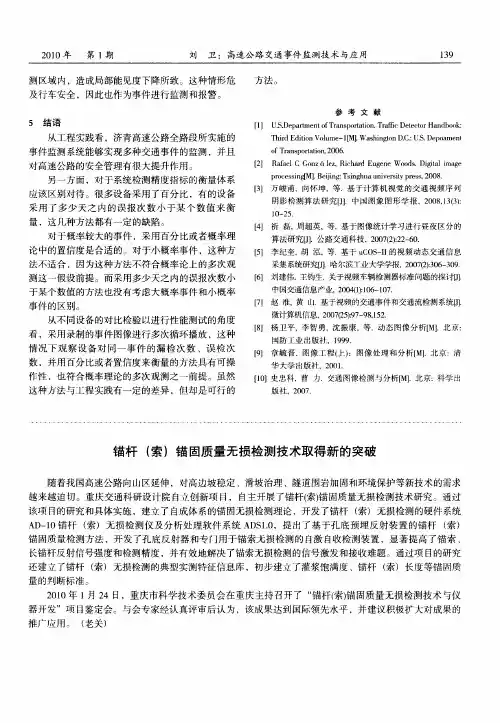

锚杆锚固质量检测新技术

锚杆检测方案1. 引言锚杆是一种常用的地质灾害防治工程技术，广泛应用于土木工程中。

为了确保锚杆在使用过程中的稳定性和安全性，对其进行定期检测是非常重要的。

本文将介绍一种锚杆检测方案，以保证锚杆的质量和使用寿命。

2. 检测目标锚杆检测的主要目标是评估锚杆的结构完整性、承载能力以及附着性能。

具体来说，我们需要检测以下几个方面：•锚杆的长度和直径是否符合设计要求；•锚杆的表面是否存在明显的腐蚀或损伤；•锚杆的锚固效果是否良好，附着力是否满足要求；•锚杆的受力状况和变形情况。

3. 检测方法3.1 非破坏性检测非破坏性检测是锚杆检测中常用的一种方法，其优点是不会对锚杆造成损伤。

常用的非破坏性检测方法包括：•超声波检测：通过发送超声波来检测锚杆中的内部缺陷。

对于有缺陷的锚杆，超声波的传播速度和振幅会发生变化，从而可以判断出锚杆的质量状况。

•雷达检测：利用雷达技术检测锚杆的结构情况。

雷达信号经过锚杆后会发生反射，根据反射的信号强度和时间延迟可以得到锚杆的形状和深度信息。

•电磁检测：利用电磁感应原理检测锚杆表面的磁性材料。

通过测量电磁信号的变化可以判断锚杆表面的附着性能和腐蚀程度。

3.2 破坏性检测破坏性检测是指通过对锚杆进行破坏性试验来评估其力学性能和结构完整性。

常用的破坏性检测方法包括：•拉力试验：在锚杆的一端施加拉力，并通过测量应变和变形来评估锚杆的承载能力和变形特性。

•剪切试验：用剪切力对锚杆进行测试，评估其抗剪强度和变形性能。

•弯曲试验：对锚杆进行弯曲试验，评估其弯曲刚度和抗弯强度。

4. 检测频率锚杆的检测频率应根据其使用环境和使用要求进行合理确定。

一般来说，高风险地区和重要工程中的锚杆应进行更为频繁的检测。

通常建议至少每年对锚杆进行一次检测，确保其正常运行和安全使用。

5. 检测报告对于每次锚杆检测，应生成一份详细的检测报告，并进行记录和归档。

检测报告应包含以下内容：•检测日期和地点；•锚杆的基本信息，包括长度、直径、材质等；•检测方法和步骤；•检测结果和评估结论；•建议的维护和修复措施；•签字和盖章确认。

实用科技摘要：采用声频应力波法对金沙江溪洛渡水电站工程锚杆锚固质量进行无损检测，对水泥砂浆的饱和度、缺陷位置和锚杆的实际长度均能准确判断，取得了良好的检测效果，为工程建设提供了更好的质量保障，同时也为如何应用无损检测技术快速检测锚杆锚固质量，提供了可借鉴的方法与经验。

关键词：锚杆应力波无损检测锚固质量1概述锚杆支护被广泛应用在高边坡护理、地下洞室及隧道支护等工程，锚杆的施工质量直接影响着边坡或洞室的安全稳定。

锚杆支护是通过锚入围岩内部的锚杆改变围岩本身的力学状态，将围岩中一定范围岩体的应力状态由单向（或双向）受压转变为三向受压，从而提高其环向抗压强度，使压缩带既可承受其自身重量，又可承受一定的外部载荷，使其有效地控制围岩变形。

锚杆施工属于隐蔽工程，全长粘结砂浆锚杆握裹水泥砂浆的灌注饱满与否是锚杆能否按设计要求起作用的重要指标。

传统的锚杆锚固质量主要通过设计、施工、试验和验收等过程进行控制。

试验主要是进行材料试验和锚杆抗拔力试验。

据有关研究结果表明，当锚杆握裹长度达到42倍锚杆直径时，其握裹力已达到锚杆材质极限抗拉强度，握裹力不再随锚杆长度的增加而增加。

金沙江溪洛渡水电站工程锚杆的长径比达到了180~375，因此锚杆拉拔力试验无法全面、客观地反映锚杆整体施工质量状况，特别是难以反映锚杆的锚固密实度。

采用声频应力波对锚杆的锚固质量进行无损检测，能够对锚杆的锚固质量作出较全面的评价[1]。

本文结合金沙江溪洛渡水电站天然边坡处理工程锚杆锚固质量无损检测结果，探索了声波锚杆无损检测技术的可行性，同时也为如何应用无损检测技术快速检测锚杆锚固质量，提供了可借鉴的方法与经验。

2检测原理[2~4]当工程锚杆构件的尺寸为圆柱体且其直径d 远远小于其长度L 时，即L ﹥﹥d ，加之锚固体中的弹性波传播速度远大于其围岩（或土体）的波速，所以锚杆可以作为一维杆件的波动理论分析处理。

锚杆中传播的一维弹性波动方程可以表示为：式中，u 为截面的纵向位移；x 、t 为空间、时间坐标；γ为锚杆周围介质的阻尼系数；S 、E 分别表示锚杆的截面积及锚杆材料的弹性模量；C 为锚杆的纵波波速；，ρ为锚杆材料的质量密度。

第4期（总第240期）标准与检测■声波反射法锚杆锚固质量无损检测技术应用陈彬（福建省闽之星水利水电工程检测有限公司，福建福州350000）摘要基于提高工程质量检测水平的目的，结合某抽水蓄能电站土建及金属结构安装工程项目的实际情况，从声波反射法锚杆锚固无损检测技术的检测原理、检测方法及对4组锚杆的锚固状态实测图谱与能量衰减情况进行了分析,对锚杆锚固质量无损检测技术的应用发展提出了几点建议。

关键词锚杆锚固；声波反射法;无损检测；波形分析0引言近年来,随着工程质量检测技术的飞速发展,无损检测技术因其独特的优点（不会对产品造成破坏等）被广泛应用于工程实际中。

以某工程为例,介绍声波反射法锚杆锚固无损检测技术的运用及结果分析。

1锚杆锚固质量检测概述锚杆锚固质量检测的关键是以锚杆长度、锚固力、密实度为基础所进行的相关检测。

现阶段，锚杆锚固长度与密实度的检测方式有很多，常见的有声波反射法和有效长度法。

通常，锚杆的锚固力检测可以使用拉拔力检测等方式。

以声波反射法为基础的无损检测技术已经逐渐取代传统的对锚固注浆饱满度有一定破坏的锚杆拉拔力检测，成为锚杆锚固质量检测的主要手段叫有的工程以锚杆无损检测为主,锚杆拉拔力检测为辅,2个方法相结合来评价锚杆锚固质量。

随着锚杆在各类土木工程中的应用日益增加，锚杆锚固质量无损检测数据处理方式的研究也开始被人们所重视。

2声波反射法无扌员检测原理及技术要点2.1声波反射法检测原理声波反射法的检测原理为在锚杆外露部位通过超磁震源、手锤敲击激发高频声波等方式发出声波，同时接收锚杆体内的反射信息。

通过超声波在受边界条件约束的一维杆状内传播的规律，特别是当边界条件变化出现的特征反射与杆体内波动能力衰减特征，对频谱与能量衰减情况进行分析，进而对锚杆的长度与锚固的状态进行快速检测。

2.2声波反射法无损检测技术要点要加强锚杆锚固质量控制必须重视声波反射法无损检测技术的要点把握，具体内容如下:①在对锚杆锚固质量进行检测时,需要先对锚杆端头进行处理,清除锚固剂与水泥浆，并把激振器和接收探头设置在锚杆的同一侧，保障检测结果的真实性与可靠性知②如果锚杆端头部位有焊伤，就会造成锚杆检测波形中存在较多瑕疵,而且波形也极不规则，因此，要注意滤波的处理，保障检测结果的真实性;③进行注浆密实度检测时,宜在注浆锚固7d后进行;④在确定波速的检测参数时，要保证仪器的波速设定值和现场波速的检测值一致性,提高检测结果的可靠性;⑤激振频率也会对检测结果造成影响冋，因此，在进行检测时也要注意激振频率的选择,确保激振源和锚杆平行,防止其他波形对锚杆底部反射信号造成影响,导致判断失误；⑥在进行无损检测操作时，要做好防控工作，防止剧烈震动对检测结果影响。

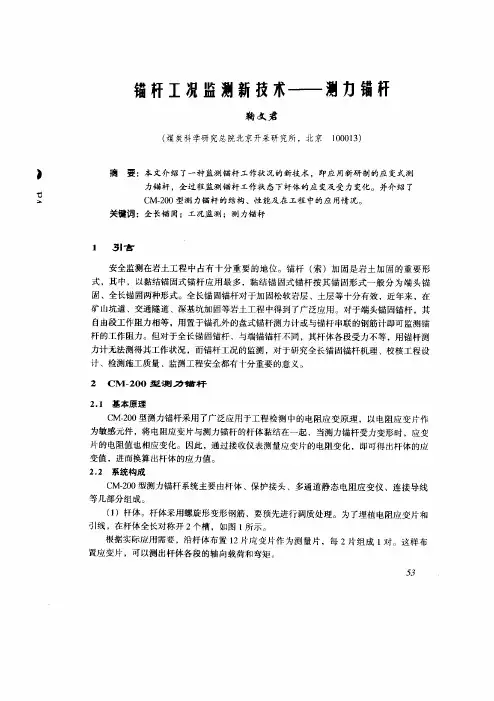

＞日锚杆工况监测新技术——测力锚杆鞠文君（煤炭科学研究总院北京开采研究所，北京１０００１３）摘要：本文介绍了一种监测锚杆工作状况的新技术，即应用新研制的应变式测力锚杆，全过程监测锚杆工作状态下杆体的应变及受力变化。

并介绍了ＣＭ一２００型测力锚杆的结构、性能及在工程中的应用情况。

关键词：全长锚固；工况监测；测力锚杆１３Ｉ言安全监测在岩土工程中占有十分重要的地位。

锚杆（索）加固是岩土加固的重要形式，其中，以黏结锚固式锚杆应用最多，黏结锚固式锚杆按其锚固形式一般分为端头锚固、全长锚固两种形式。

全长锚固锚杆对于加固松软岩层、土层等十分有效，近年来，在矿山坑道、交通隧道、深基坑加固等岩土工程中得到了广泛应用。

对于端头锚固锚杆，其自由段工作阻力相等，用置于锚孔外的盘式锚杆测力计或与锚杆串联的钢筋计即可监测锚杆的工作阻力。

但对于全长锚固锚杆，与端锚锚杆不同，其杆体各段受力不等，用锚杆测力计无法测得其工作状况，而锚杆工况的监测，对于研究全长锚固锚杆机理、校核工程设计、检测施工质量、监测工程安全都有十分重要的意义。

２ＣＭ一２００型测力锚杆２．１基本原理ＣＭ一２００型测力锚杆采用了广泛应用于工程检测中的电阻应变原理，以电阻应变片作为敏感元件，将电阻应变片与测力锚杆的杆体黏结在一起，当测力锚杆受力变形时，应变片的电阻值也相应变化。

因此，通过接收仪表测量应变片的电阻变化，即可得出杆体的应变值，进而换算出杆体的应力值。

２．２系统构成ＣＭ一２００型测力锚杆系统主要由杆体、保护接头、多通道静态电阻应变仪、连接导线等几部分组成。

（１）杆体。

杆体采用螺旋形变形钢筋，要预先进行调质处理。

为了埋植电阻应变片和引线，在杆体全长对称开２个槽，如图Ｉ所示。

根据实际应用需要，沿杆体布置１２片应变片作为测量片，每２片组成Ｉ对。

这样布嚣应变片，可以测出杆体各段的轴向载荷和弯矩。

崖图１杆体结构不意（２）接收仪表。

选用煤矿井下专用的ＹＪＫ４５００型多通道静态电阻应变仪。

锚杆锚固无损检测技术规程锚杆锚固无损检测技术是针对工程结构中的锚杆锚固部位进行的一种非破坏性检测方法。

它可以检测锚杆的质量、固定效果、损伤程度等，并对工程结构的安全性提供重要参考。

为规范锚杆锚固无损检测技术的操作流程，保证检测结果准确可靠，现制定本技术规程。

二、适用范围本技术规程适用于各种类型的锚杆锚固无损检测，包括但不限于：1. 预应力锚杆锚固无损检测；2. 喷锚锚杆锚固无损检测；3. 螺纹钢锚杆锚固无损检测；4. 钢筋锚杆锚固无损检测。

三、基本要求1. 熟悉锚杆锚固的结构、材料、施工工艺等基本知识；2. 熟练掌握锚杆锚固无损检测技术的基本原理、方法和流程；3. 了解锚杆锚固无损检测设备的使用、维护和保养方法；4. 具备一定的安全意识和操作技能。

四、操作流程1. 准备工作（1）检查锚杆锚固部位的施工质量，确认其达到设计要求；（2）选择合适的无损检测仪器和探头；（3）检查无损检测设备的状态，确保其正常工作；（4）确定检测方案和检测位置。

2. 检测操作（1）按照检测方案选择合适的探头，对锚杆锚固部位进行探头贴合；（2）启动无损检测设备，进行数据采集；（3）根据采集的数据进行分析和判断，确定锚杆锚固的质量、固定效果、损伤程度等。

3. 结果处理（1）根据检测结果，制定相应的处理方案；（2）对锚杆锚固部位进行必要的维修或加固；（3）重新进行无损检测，确认处理结果。

五、注意事项1. 在操作过程中，应遵守相关安全规定，确保人身安全；2. 操作人员应熟悉无损检测设备的使用方法，防止误操作；3. 无损检测仪器和探头应保持清洁干燥，避免受到外界干扰；4. 操作人员应随时注意检测仪器的反馈信息，及时发现问题并排除；5. 操作完成后，应对无损检测设备进行清理和保养，确保其工作状态良好。

六、结论本技术规程规范了锚杆锚固无损检测技术的操作流程，对提高检测准确性和可靠性具有重要意义。

在实际工程中，应严格按照规程操作，以确保工程结构的安全性和可靠性。

锚杆挡墙锚杆检测施工监测方案及方法锚杆挡墙是一种常见的土木工程结构，用于支护土体，稳定地下工程。

为确保锚杆挡墙的施工质量和安全性，需要进行锚杆检测和施工监测。

下面是锚杆挡墙锚杆检测、施工监测的方案及方法。

一、锚杆检测方案：1.选择检测指标：根据锚杆挡墙的设计要求和相关规范，确定检测指标。

常见的检测指标包括锚杆的结构和材料性能、锚固力的计算和检测、锚杆的应力分布等。

2.确定检测方法：根据检测指标的不同，选择相应的检测方法。

常见的锚杆检测方法包括拉力试验、无损检测、应变测量等。

3.确定检测时间：根据工程的不同阶段，确定合适的检测时间。

通常包括施工前的预检测、施工过程中的监测以及工程竣工后的终检。

4.编制检测方案：根据以上信息，编制锚杆检测方案。

具体内容包括检测指标、检测方法、检测时间和检测设备等。

二、锚杆施工监测方案：1.确定监测内容：根据锚杆挡墙的设计要求和相关规范，确定需要监测的内容。

常见的监测内容包括锚杆的长度、埋深、排列间距、固定力等。

2.确定监测方法：根据监测内容的不同，选择相应的监测方法。

常见的监测方法包括现场观察、测量和数据采集等。

3.确定监测时间：根据工程的不同阶段，确定合适的监测时间。

通常包括施工前的预监测、施工过程中的实时监测以及工程竣工后的终监测。

4.配置监测设备：根据监测方法的要求，配置合适的监测设备。

包括测量仪器和数据采集系统等。

5.编制监测方案：根据以上信息，编制锚杆施工监测方案。

具体内容包括监测内容、监测方法、监测时间和监测设备等。

三、锚杆检测、施工监测方法：1.拉力试验：通过施加拉力，并测量锚杆的变形和应力情况，来评估锚杆的承载能力和固定力。

2.无损检测：使用超声波、电磁波等无损检测技术，对锚杆进行质量和结构的评估。

3.应变测量：通过在锚杆上布设应变计，测量锚杆受力状态的变化，来评估锚杆的工作性能。

4.现场观察：对锚杆施工过程中的工艺和质量进行现场观察和记录，以确保施工质量和安全性。

锚杆锚固质量无损检测技术探讨摘要：在地下工程中锚杆支护已经获得广泛应用，采用锚杆对围岩进行锚固，而锚杆锚固质量的优劣直接影响着洞室的安全。

因此采用何种方法检测锚杆锚固的质量，确保工程质量，是近年来很多专家学者研究的课题。

文章结合工程实例采用声波反射法对锚杆长度和锚固密实度进行检测，总结锚杆无损检测经验，探讨其今后发展方向。

关键词：锚杆；锚固质量；无损检测技术1基本原理和工程概况通过在锚杆端头施加一个激振力产生应力波，应力波沿杆体向锚杆底端传播，在传播过程中遇到波阻抗变化界面时就会产生反射和透射应力波。

通常砂浆充填不均匀或不密实、杆体材质发生变化等均可产生波阻抗的变化，然后采集和分析反射波的传播时间、幅值和波形特征。

通过对信号进行处理和分析，就能判断锚杆长度和注浆密实度的情况，从而评定锚杆的锚固质量。

广东抽水蓄能电站，枢纽工程主要由上水库、下水库、输水发电系统及地下厂房洞室群等辅助工程等组成。

为确保大跨度地下厂房顶拱的施工安全，控制围岩变形，采用全长粘结性锚杆进行支护，工程锚杆总数约为8万根左右，锚杆设计直径主要有φ25mm、φ28mm两种,锚孔直径分别为42mm、50mm、54mm，锚固砂浆强度为M30，设计长度主要有3～11m。

2锚杆模拟试验为积累工程锚杆的检测经验，获得真实可靠的对比数据，现场先选用该工程具有代表性的锚杆类型进行模拟试验，模拟试验分为室内锚杆试验和现场模拟锚杆试验：其中室内模拟锚杆试验3根，采用内径与锚杆孔径相同的PVC管，将外径略小于PVC管的内空软橡胶胶管套在设计不密实段的杆体上，两端用铁丝扎紧防止浆液渗入；现场模拟锚杆共11根，在通风洞风机室洞室侧壁施工，采用先注浆后安装锚杆方式进行，缺陷位置采用内空软橡胶管套在锚杆杆体上，两端用铁丝扎紧防止浆液渗入。

模型锚杆试验分别在注浆后3天、7天、14天和28天龄期进行了测试试验，根据不同龄期实测的曲线和实际缺陷类型进行对比。

3工程锚杆现场检测由于工程的特殊性，很多部位不允许进行抗拔试验，只能进行无损检测。
