新型声控灯设计与制作

声控灯的设计在现代社会中，声控灯作为智能家居的一部分，正变得越来越流行。

传统的灯具需要人工操作，而声控灯则可以通过声音指令来控制，提供了更加便捷和智能的使用体验。

本文将设计一个声控灯的毕业设计，详细介绍其硬件组成和功能特点。

首先，声控灯的硬件组成包括主控模块、声音采集模块、信号处理模块和灯具模块。

主控模块主要负责接收和处理声音指令，控制灯具的开启与关闭。

声音采集模块用于接收外界声音，并将其转化为电信号。

信号处理模块对电信号进行处理，并提取出有用的声音信息。

灯具模块则根据指令控制灯的亮度和色彩。

其次，声控灯的功能特点主要包括以下几个方面。

首先，声控灯可以通过声音指令控制灯的开关。

用户只需要用声音说出相应的指令，例如“开灯”、“关灯”，就可以实现灯具的开启与关闭。

这种操作方式节省了时间和体力，提高了使用的便捷性。

其次，声控灯可以根据声音的强弱和频率来调节灯的亮度和色彩。

用户可以通过改变自己的声音，例如大声、小声、高频、低频等，来控制灯具的亮度和色彩，实现灯光效果的个性化。

此外，声控灯还可以与其他智能设备相连，与智能音箱、手机等进行信息交互。

用户可以通过声音指令控制多个智能设备，实现全屋声控的功能。

在设计过程中，需要注意以下几个关键点。

首先，声音采集模块需要选择高灵敏度的麦克风，以准确接收声音指令。

其次，信号处理模块需要具备强大的计算和处理能力，能够准确提取有用的声音信息。

第三，主控模块需要具备智能识别的能力，能够判断用户的指令并做出相应的响应。

最后，灯具模块需要具备灵活的可调节性能，能够根据用户的指令来调节灯的亮度和色彩。

综上所述，声控灯是一种方便、智能和实用的智能家居产品。

通过声音指令控制灯的开关和调节灯光效果，可以大大提高使用的便捷性和舒适度。

随着智能家居的不断发展，声控灯具有着广阔的市场前景。

本设计旨在满足用户的需求，提供一种新颖且实用的智能家居产品，为用户带来更好的生活体验。

一种便于调节的声控灯的制作方法1. 引言声控灯作为一种创新的照明方式，可以通过声音来调节灯光的亮度和颜色。

本文介绍了一种制作便于调节的声控灯的方法，通过以下步骤来制作一款能够根据声音实时调节亮度和颜色的灯。

2. 所需材料在制作声控灯前，需要准备以下材料：•Arduino UNO 板•杜邦线•蜂鸣器模块•RGB LED 灯珠•可变电阻•面包板•电池组或电源适配器•阻焊器和焊锡•电线切割工具•手动电焊工具3. 硬件电路连接首先，我们需要将各个硬件组件连接到 Arduino UNO 板上。

按照以下步骤进行连接：1.将 Arduino UNO 板连接到面包板上，通过杜邦线连接相关引脚。

2.将蜂鸣器模块通过杜邦线连接到 Arduino UNO 板的数字引脚。

3.将 RGB LED 灯珠通过杜邦线连接到 Arduino UNO板的数字引脚。

确保每个颜色通道（红、绿、蓝）都正确连接。

4.将可变电阻通过杜邦线连接到 Arduino UNO 板的模拟引脚。

4. 软件编程完成硬件连接后，我们需要编写 Arduino 代码来实现声控功能。

以下是基本的代码框架：// 引入必要的库#include <Adafruit_NeoPixel.h>#include <ArduinoFFT.h>// 定义硬件相关参数#define LED_PIN 6#define LED_COUNT 1// 创建对象实例Adafruit_NeoPixel pixels(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);ArduinoFFT FFT(FFT_SIZE);// 定义输入输出缓冲区double *vReal;double *vImag;void setup() {// 初始化硬件pixels.begin();pinMode(A0, INPUT);// 初始化缓冲区vReal = new double[FFT_SIZE];vImag = new double[FFT_SIZE];}void loop() {// 读取模拟输入数据for (int i = 0; i < FFT_SIZE; i++) {vReal[i] = analogRead(A0);vImag[i] = 0;delayMicroseconds(100);}// 执行 FFT 变换FFT.Windowing(vReal, FFT_SIZE, FFT_WIN_TYP_HAMMING); pute(vReal, vImag, FFT_SIZE);plexToMagnitude(vReal, vImag, FFT_SIZE);// 将 FFT 结果转换为亮度值int brightness = map((int)vReal[FFT_SIZE / 2], 0, 10 23, 0, 255);// 设置 RGB LED 灯珠的亮度pixels.setBrightness(brightness);pixels.show();}以上代码使用了 Adafruit_NeoPixel 库和 ArduinoFFT 库来控制 RGB LED 灯珠和进行 FFT 变换。

声控灯的设计与制作声控灯是一种利用声音信号控制灯光开关的智能家居设备，具有节能、方便等特点，受到了越来越多人的青睐。

本文将从声控灯的设计原理、制作步骤以及可行性进行介绍。

首先，声控灯的设计原理是基于声音信号的识别和处理。

当用户发出特定的声音信号时，传感器可以感知到并将其转化为电信号，通过对电信号的处理可以判断用户的意图，从而控制灯光的开关。

例如，用户发出的声音信号为“开灯”，则传感器可以将此声音信号转化为电信号，并通过系统判断用户的意图是要打开灯光，从而控制灯光的开关。

其次，声控灯的制作可以分为硬件部分和软件部分。

硬件部分主要包括传感器、电路板、灯具等组件。

传感器是感知声音信号的重要器件，可选择市场上常见的麦克风传感器或声控传感器。

电路板是实现声音信号转化和处理的主要部件，可以使用Arduino等开源硬件平台制作，并根据实际需要添加适当的电路元件，如电容、电阻等。

灯具可选择与电路板相配套的LED灯条或其他类型的灯具。

软件部分主要包括声音信号的识别和处理算法。

根据用户的需求可以选择不同的算法，如基于模式匹配的算法、基于语音识别的算法等。

在程序设计过程中，需要通过编程语言实现声音信号的识别与处理，并将其转化为控制信号，从而控制灯光的开关。

最后，声控灯的制作步骤如下：1.购买所需材料：传感器、电路板、灯具等。

2.搭建电路：根据电路图将传感器和电路板连接起来，并根据需要添加其他元件。

3.烧录程序：使用编程软件对电路板进行烧录操作，将声音信号的识别和处理算法写入电路板。

4.接入灯具：将电路板与灯具相连接，确保灯具与电路板可以正常配合工作。

5.完善功能：对程序进行调试和优化，确保声控灯的功能正常。

6.安装和使用：将声控灯安装在需要的位置，根据需要测试其功能，并根据实际需求进行调整。

从上述步骤可以看出，声控灯的制作相对简单，只需购买合适的材料和组件，并进行基础的电路搭建和编程操作就能实现。

可行性方面，由于市场上已经有成熟的传感器和开源硬件平台，并且声控技术也已经比较成熟，因此制作声控灯相对容易，并且有很大的可行性。

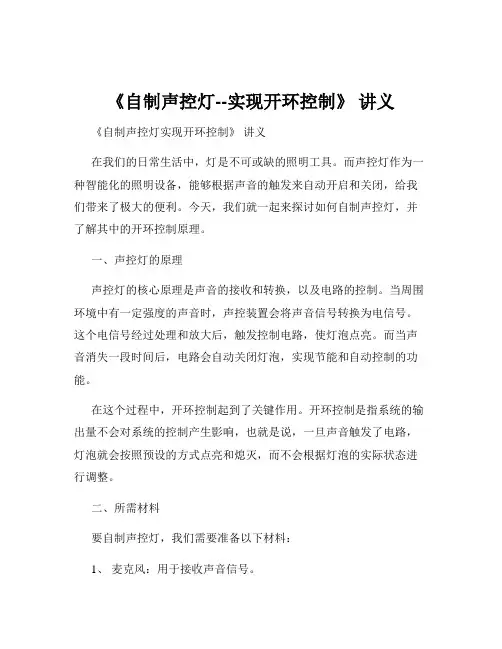

《自制声控灯--实现开环控制》讲义《自制声控灯实现开环控制》讲义在我们的日常生活中，灯是不可或缺的照明工具。

而声控灯作为一种智能化的照明设备，能够根据声音的触发来自动开启和关闭，给我们带来了极大的便利。

今天，我们就一起来探讨如何自制声控灯，并了解其中的开环控制原理。

一、声控灯的原理声控灯的核心原理是声音的接收和转换，以及电路的控制。

当周围环境中有一定强度的声音时，声控装置会将声音信号转换为电信号。

这个电信号经过处理和放大后，触发控制电路，使灯泡点亮。

而当声音消失一段时间后，电路会自动关闭灯泡，实现节能和自动控制的功能。

在这个过程中，开环控制起到了关键作用。

开环控制是指系统的输出量不会对系统的控制产生影响，也就是说，一旦声音触发了电路，灯泡就会按照预设的方式点亮和熄灭，而不会根据灯泡的实际状态进行调整。

二、所需材料要自制声控灯，我们需要准备以下材料：1、麦克风：用于接收声音信号。

2、放大器：将麦克风接收到的微弱信号放大。

3、继电器：作为控制灯泡通断的开关。

4、电阻、电容等电子元件：用于构建电路。

5、灯泡：可以选择常见的白炽灯泡或节能灯泡。

6、电路板：用于安装和连接电子元件。

7、电源：为整个电路提供电能。

三、电路设计接下来，我们来设计声控灯的电路。

电路主要由声音接收模块、信号放大模块、控制模块和电源模块组成。

声音接收模块由麦克风和相关的电容、电阻组成，负责将声音转换为电信号。

信号放大模块使用运算放大器将微弱的电信号放大到能够触发控制模块的程度。

控制模块通常由比较器和继电器组成，当放大后的信号达到一定阈值时，比较器输出高电平，驱动继电器闭合，使灯泡通电发光。

在设计电路时，要注意合理选择电子元件的参数，以确保电路的稳定性和可靠性。

同时，要考虑电路的抗干扰能力，避免外界噪声对声控灯的误触发。

四、制作步骤1、首先，在电路板上按照设计好的电路图，将电子元件依次焊接在相应的位置上。

焊接时要注意焊点的质量，确保连接牢固，避免虚焊和短路。

家庭DIY活动：自主设计声控灯，用声音掌控科技（幼儿园小班优秀科学教案）用声音掌控科技家庭是孩子成长的最佳场所，有许多富有创意和趣味性的DIY活动可以进行，激发孩子的想象力和创造力。

今天，我们要为孩子们介绍一项有趣的家庭DIY活动——自主设计声控灯，用声音掌控科技。

材料清单：1.灯座2.LED灯条或灯管3.电子元器件：MCU芯片、电容、电阻、继电器、声音传感器、发光二极管等4.面包板、杜邦线、插座等5.工具：万用表、电线剥皮钳、电烙铁、螺丝刀、剪刀等步骤一：了解基原理我们需要了解一些关于声控灯的基本原理。

声控灯主要是通过声音传感器感应到外界的声音信号，并通过MCU芯片将这个信号转化为对灯的控制信号，进而控制灯的开关、调光等操作。

因此，声控灯的制作需要使用多种电子元器件来实现。

步骤二：选购材料在了解了声控灯的基本原理后，我们需要选购所需要的材料。

例如，我们需要选择合适的MCU芯片、电容、电阻、继电器等电子元器件，并且要选择灵敏度较高、音频输出质量好的声音传感器。

此外，我们还需要选择合适的灯座和LED灯条或灯管等配件。

步骤三：电子原理图设计在选购了所需要的材料后，我们需要进行电路原理图的设计。

这个过程需要用到CAD软件和电路模拟软件，帮助我们更加清晰地设计出声控灯的电路结构，防止出现电路短路和电流过大等问题。

步骤四：电路连接和调试完成电路原理图设计后，我们需要进行电路的实际连接和调试。

这个过程需要耐心和细心，以避免电路连接错误和材料损坏。

在完成电路连接后，我们需要通过万用表等测试工具，检测电路连接和电流，以确保电路正常工作。

步骤五：调试声控灯效果当我们完成了电路连接和调试后，我们需要通过对声控灯进行实际测试和调试，以确保其效果完美。

在调试过程中，我们可以使用不同的声源，测试声控灯对不同音高、音质和音量的响应情况，并根据需要进行调光、调色和调声等操作。

步骤六：完成DIY作品当我们完成了声控灯的调试和测试后，我们可以将其装入合适的灯座和LED灯条或灯管中，并将其连接电源试用。

声光控制楼道照明灯的设计与制作毕业设计论文摘要：本文以声光控制楼道照明灯的设计与制作为研究对象，利用声控制和光控制技术，研发了一款智能化的楼道照明灯。

通过声音的感应和光线的检测，实现了对楼道照明灯的智能调节，提高了照明的舒适性和节能效果。

本文主要包括声光控制系统的设计、硬件电路设计、软件设计和实验结果分析等内容，最终实现了设计与制作的目标。

关键词：声控制，光控制，楼道照明灯，智能化，节能效果1.引言楼道照明灯是公共建筑中经常使用的照明设备之一、现有的楼道照明灯大多使用传感器控制，但是无法根据环境光线和人声的变化进行智能调节。

因此，本文的目标是设计一款具有声光控制功能的楼道照明灯，能够根据环境的变化自动调节亮度，提高照明的舒适性和节能效果。

2.声光控制系统的设计声光控制系统由声音感应模块、光线检测模块、控制模块和照明模块组成。

声音感应模块用于检测声音的变化，光线检测模块用于检测环境光线的亮度，控制模块用于接收并处理传感器的数据，照明模块用于根据控制模块的指令调节照明灯的亮度。

3.硬件电路设计硬件电路设计包括声音感应模块、光线检测模块、控制模块和照明模块的设计。

声音感应模块使用麦克风传感器，通过声音的震荡频率来判断声音的大小。

光线检测模块使用光敏电阻，并通过电路判断光线的亮度。

控制模块使用单片机，对传感器的数据进行处理，并控制照明模块的亮度。

照明模块使用LED灯，根据控制模块的指令调节亮度。

4.软件设计软件设计主要包括采集传感器数据、处理数据并控制照明灯的亮度。

通过编程实现声音感应模块和光线检测模块的数据采集，并根据设定的算法处理数据，发送指令给控制模块，从而调节照明灯的亮度。

5.实验结果分析进行了一系列实验以评估设计与制作的效果。

实验结果表明，声光控制楼道照明灯能够根据环境光线和人声的变化智能调节亮度，提高了照明的舒适性和节能效果。

实验结果还验证了硬件电路设计和软件设计的可行性和效果。

6.结论本文设计与制作了一款声光控制楼道照明灯，实现了对楼道照明灯的智能调节。

声光触摸三控照明灯的设计与制作1. 研究背景在现代社会中，照明灯具是人们生活中必不可少的设备之一。

然而，传统的照明灯具设计存在一些不便之处，例如需要手动开关、光线调节不够灵活等。

为了满足人们对照明灯具的更高需求，声光触摸三控照明灯应运而生。

2. 声光触摸三控照明灯的原理声光触摸三控照明灯是一种集声控、光控和触摸控制于一体的智能照明设备。

它通过内置的传感器和芯片，能够感应到声音、光线和触摸，并根据用户需求进行相应的调节。

3. 声控功能声控功能是声光触摸三控照明灯最为重要和特殊的功能之一。

它通过内置麦克风感应到用户发出的声音，并根据用户设定进行相应操作。

例如，当用户发出开关指令时，照明灯会自动打开或关闭；当用户发出调节亮度指令时，照明灯会根据指令调整亮度等级。

4. 光控功能除了声控功能，声光触摸三控照明灯还具备光控功能。

它通过内置光敏传感器感应到周围环境的光线强度，并根据设定的条件进行相应的调节。

例如，当环境光线较暗时，照明灯会自动调亮以提供足够的照明；当环境光线较亮时，照明灯会自动调暗以节省能源。

5. 触摸控制功能除了声控和光控功能，声光触摸三控照明灯还具备触摸控制功能。

它通过内置触摸传感器感应到用户的触摸，并根据用户设定进行相应操作。

例如，用户可以通过轻触或滑动操作来开关灯具、调节亮度或改变灯的颜色。

6. 设计与制作过程在声光触摸三控照明灯的设计与制作过程中，需要考虑多个因素。

首先是电路设计和元件选择，需要选择适合的传感器、芯片和其他电子元件，并进行合理布局和连线。

其次是外壳设计和材料选择，需要考虑外壳材料的耐用性、散热性能以及美观性等因素。

最后是软件开发，需要编写相应的程序代码，实现声控、光控和触摸控制功能。

7. 实验与测试完成声光触摸三控照明灯的设计与制作后，需要进行实验与测试。

实验过程中，可以通过模拟不同场景和条件来测试照明灯的性能和功能是否符合设计要求。

例如，可以模拟不同声音、光线和触摸条件来测试照明灯的响应速度和准确度。

声光触摸三控照明灯的设计与制作摘要本文介绍了一种新型的声光触摸三控照明灯的设计与制作。

该照明灯采用先进的声光触摸技术，用户可以通过声音、光线及触摸进行灯具的控制和调节。

论文首先描述了照明灯的设计方案和功能要求，然后详细介绍了电路设计和电路实现方法。

接着，我们介绍了使用的材料和工具，以及对组装过程的描述和步骤。

最后，通过测试实验，论文验证了照明灯的性能和优良品质，提出了未来的改进方向，表明该照明灯具有广泛的应用前景。

关键词：声光触摸，三控照明灯，电路设计，电路实现，材料和工具，测试实验IntroductionWith the rapid development of science and technology, people's demand for lighting has gradually increased, and the types and functions of lighting fixtures have also been constantly updated and upgraded. The new type of sound andlight touch three-control lighting has become a popularchoice for consumers due to its convenient and practical features. This paper introduces the design and manufacturing process of a new type of sound and light touch three-control lighting, describes the circuit design and implementation methods, and explores its wide range of application prospects.Design and Functional RequirementsThe sound and light touch three-control lighting has a simple and elegant appearance, and is designed to be easy to use and highly efficient. It has three control modes: sound, light and touch, which can be used to turn on/off the light and adjust the brightness. The design features of the soundand light touch three-control lighting are as follows:1. The lighting fixture has a compact structure, low power consumption, high conversion efficiency and longservice life.2. The lighting fixture uses a high-quality LED light source with a powerful light output, good color rendering and low heat generation.3. The sound and light touch three-control technology integrates sound, light and touch control, providing userswith a convenient and efficient lighting experience.Circuit Design and ImplementationThe sound and light touch three-control circuit mainly consists of a voice control circuit, light control circuit, and touch control circuit. The voice control circuit adopts a voice recognition IC, which can recognize the user's voice commands and convert them into electrical signals to control the lighting fixture. The light control circuit uses a light-sensitive resistor to sense the surrounding light intensity, and adjust the brightness of the lighting fixture accordingly. The touch control circuit uses a capacitive touch sensing ICto sense the user's finger touch and adjust the lighting fixture.Materials and ToolsThe materials used in the manufacturing process of the sound and light touch three-control lighting includeelectronic components such as resistors, capacitors and IC chips, as well as aluminum alloy and ABS plastic. The tools used include soldering iron, pliers, wire stripper, cutting pliers and screwdrivers.Assembly Process Description and StepsThe assembly process of the sound and light touch three-control lighting is as follows:1. Solder the electronic components to the printedcircuit board according to the circuit design, payingattention to the polarity of the components.2. Assemble the LED light source and the light reflector, and connect them to the printed circuit board.3. Install the voice recognition IC, the light-sensitive resistor and the capacitive touch sensing IC on the printed circuit board.4. Connect the power supply and the lighting fixture,and test the lighting function.5. Install the aluminum alloy base into the ABS plastic lampshade, and assemble the lamp holder and the lampshade.6. Install the printed circuit board into the lampshade, and connect the control buttons.7. Install the lampshade and the lamp holder onto the base, and test the sound, light and touch control functions.Performance TestThe sound and light touch three-control lighting was tested for its power consumption, brightness, color rendering, service life and user experience. The test results showedthat the lighting fixture has low power consumption, high brightness, good color rendering, long service life and excellent user experience. However, it was found that thevoice recognition function still needs to be further improved, and the touch sensing function is not very sensitive, which requires further optimization.ConclusionThe sound and light touch three-control lighting is anew type of lighting fixture that integrates sound, light and touch control functions, providing users with a convenientand efficient lighting experience. The design and manufacturing process of the lighting fixture were described in detail in this paper, including the circuit design and implementation method, materials and tools used, and assembly process steps. Through test experiments, the performance of the lighting fixture was verified, and the future improvement direction was proposed, indicating that the lighting fixture has broad application prospects.。

声控灯的设计与制作1设计任务及原理1.1设计任务设计一个声控灯，要求如下：1. 话筒接收到一定强度的声音信号后，LED发光二极管发光，同时计数器开始计数，并且数字显示在数码管上。

2. 发光持续一定时间（延时）后，发光二极管熄灭，计数器停止计数并清零。

3. 发光持续时间可调，计数器计数频率可调。

4. 当二极管熄灭时，计数器停止计数并清零，数码管显示清零。

1.2设计原理声控灯是将声音信号转换为电信号、电信号再转换为光信号的装置。

输入部分可由一个驻极体话筒实现。

话筒的高分子极化膜生产时就注入了一定的永久电荷。

在声波的作用下，极化膜随着声音震动，电容是随声波变化。

于是电容两极间的电压就会成反比的变化。

将电容两端的电压取出来，就可以得到和声音对应的电压了。

但是这个电压信号非常小，不能驱动LED灯。

对这个电压信号进行放大、整形，才能得到足够大的电压。

声控灯的延时可以由一个单稳态触发电路实现。

单稳态电路的暂态时间就是发光二极管的发光持续时间。

用前面经放大的电压作为触发脉冲输送给单稳态触发电路，会得到一个持续特定时间的电压输出。

这个输出来驱动发光二极管，就达到了声控、发光的目的。

计数器部分首先需要一个时钟源。

时钟源脉冲可由多谐振荡器获得。

将单稳态电路的输出与时基脉冲结合，控制计数器的计数与清零，就可以使计数部分与发光部分同步工作。

计数结果再经译码输送给共阳极数码管，显示出来。

2设计过程2.1声控灯电路原理：当驻极体话筒接受到一定强度的声音信号时，声音信号转换为电压信号，经三极管放大、施密特触发器整形后，触发单稳态延时电路，产生一个宽度可调的脉冲信号，驱动发光二极管发光。

同时，该脉冲信号作为选通信号，使计数器计数，并用数码管显示延时时间。

电路的流程图如图1所示：图 12.2 电路设计2.2.1放大电路设计：放大电路由两个三极管实现，将驻极体话筒采集的声音信号转换成的电信号进行放大。

2.2.2整形电路设计整形电路由555定时器构成的施密特触发器实现，放大后的尖峰脉冲经整形电路后，得到的波形接近方波，当尖峰脉冲信号大于3cc 时，输出为低电平；当尖峰脉冲信号小于13cc V 时，输出为高电平；当尖峰脉冲信号大于13cc V 小于23ccV 时，输出为保持原电平。

声控灯的设计与制作声控灯是一种通过声音信号来控制灯光的智能设备，它可以根据声音的强弱和频率来调节灯光的亮度和颜色。

声控灯的设计和制作涉及到电子电路、传感器技术和编程等多个方面。

以下是一种声控灯的设计与制作过程。

设计步骤：1.确定功能需求：声控灯的基本功能是根据声音信号来控制灯光的亮度和颜色。

可以根据实际需求来确定其他功能，如灯光的切换、延时关闭等。

2.选择硬件组件：为了实现声音信号的采集和处理，需要选择合适的硬件组件。

通常可以选择电位器、麦克风传感器、音频放大器等。

3.设计电路：根据功能需求和硬件组件的选择，设计电路原理图。

主要包括声音信号的采集电路、信号处理电路、灯光控制电路等。

需要注意电路的连线和电阻、电容等元件的数值选择。

4.制作电路板：根据电路原理图，使用电路设计软件绘制PCB板的图纸。

然后选择合适的电路板材料，进行切割、打孔和焊接等工艺，制作完成整个电路板。

5. 程序编写：根据电路和硬件组件的设计，编写相应的程序代码。

根据声音信号的采集和处理，控制灯光的亮度和颜色变化。

程序可以使用Arduino编程语言或其他单片机的编程语言。

6.调试与测试：将程序烧录到相应的芯片上，将电路连接好，进行电源供给后进行调试和测试。

测试过程中要注意观察灯光亮度和颜色的变化是否符合预期，是否能够正确响应声音信号的变化。

7.封装与制作外壳：根据需求进行声控灯的封装和制作外壳。

可以使用3D打印技术或其他材料来制作外壳，保护电路和硬件组件。

外壳的设计要考虑灵活性和美观性。

以上是声控灯的设计与制作的基本步骤，具体的实施过程可能会有所差异。

需要根据实际情况和具体需求来进行调整和改进。

声控灯的设计和制作需要一定的电子电路和编程知识，同时也需要仔细的操作和耐心的调试。

通过设计和制作声控灯，不仅可以提高自己的技能水平，还可以实现自己独特的创意和想法。

声光控延时照明灯的设计一、设计目的本次设计是以实践性为课题，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。

用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

二、方案设计电路由直流供电电路、控制电路、延时电路三部分组成。

控制电路采用基本数字逻辑单元进行设计。

直流供电电路由D1-D4组成桥式整流电路。

交流220V电压经桥式整流桥后变成脉动的直流电，供后续电路工作。

控制电路由四与非门CD4011、驻极体话筒BM、光敏电阻R5、三极管9014、单向可控硅SCR等元器件组成。

由CD4011的选定的输出端控制晶闸管的关闭，从而控制整个灯的关灭。

光敏电阻在白天时，电阻值小， CD40011输出永远为低电平，晶闸管为低电压，不导通，灯不亮。

光敏电阻在夜晚时阻值大，光敏电阻与声音信号的有无一起控制CD4011的输出。

夜晚当有声音时，声音信号经过放大，与光敏电阻控制的CD40011输出为高电平，晶闸管导通，灯亮。

无声音信号时，不亮。

延时电路有电容C和电阻R的冲放电里控制。

三、电路设计及理论分析1、原理框图图1 声控灯原理框图图2 声控电路原理图2．单元电路设计及分析电路由直流供电电路、控制电路、延时电路三部分组成。

2.1 直流供电电路直流供电电路由D1-D4组成桥式整流电路。

交流220V电压经桥式整流桥后变成脉动的直流电，供后续电路工作。

2.2 控制电路控制电路由四与非门CD4011、驻极体话筒BM、光敏电阻R5、三极管9014、单向可控硅SCR等元器件组成。

《自制声控灯--实现开环控制》讲义《自制声控灯实现开环控制》讲义一、引言在日常生活中，灯光的控制方式多种多样，声控灯因其便捷和节能的特点受到了广泛的应用。

通过自己动手制作声控灯，不仅能够深入理解其工作原理，还能体验到电子制作的乐趣。

在本次讲义中，我们将一起探索如何自制声控灯，并实现开环控制。

二、声控灯的原理声控灯的核心原理是声音信号的采集和处理，以及对灯光的控制。

当周围环境有声音产生时，声音传感器会将声音信号转换为电信号。

这个电信号经过一系列的处理和放大，最终控制灯光的开启或关闭。

在开环控制系统中，输入信号（声音）决定了输出结果（灯光的状态），但系统不会根据输出的结果来调整输入。

也就是说，一旦声音达到一定的强度，灯光就会亮起，而不管灯光亮起后的实际情况如何。

三、所需材料和工具要制作声控灯，我们需要准备以下材料和工具：材料：1、麦克风（声音传感器）：用于采集声音信号。

2、放大器芯片：对麦克风采集到的微弱信号进行放大。

3、继电器：用于控制灯光的通断。

4、电阻、电容等电子元件：用于构建电路。

5、灯泡或 LED 灯：作为照明光源。

工具：1、电烙铁：用于焊接电子元件。

2、焊锡丝：焊接时使用。

3、万用表：用于测量电路中的电压、电阻等参数。

4、剪刀、剥线钳：用于处理电线。

四、电路设计与搭建1、首先，根据声控灯的原理设计电路原理图。

在设计时，要考虑各个电子元件的参数和连接方式，以确保电路能够正常工作。

2、按照设计好的原理图，在电路板上进行电子元件的布局和焊接。

在焊接过程中，要注意焊接的质量，确保焊点牢固、无虚焊。

3、连接麦克风、继电器和灯泡等外部设备，完成整个电路的搭建。

五、电路调试1、完成电路搭建后，使用万用表检查电路是否存在短路或断路的情况。

2、给电路接通电源，然后轻轻拍打或发出声音，观察灯泡是否能够正常亮起。

3、如果灯泡没有亮起，需要逐步检查电路中的各个部分，如麦克风是否正常工作、放大器的放大倍数是否合适等。

声控小夜灯制作情况汇总一、组别及成员
第1 小组成员：
二、小夜灯套件采购方式描述及商家信息
1、采购方式：网上购物
2、商家信息：阿里巴巴
三、小夜灯元器件清单
四、小夜灯原理图、印制板图
电路原理：
R1为话筒MIC的偏置电阻，R2、R3使Q1处于临界截止状态，当话筒MIC接收到音频信号后，通过C1耦合给Q1基极，在音频信号的正半周加深Q1的导通，Q1还是导通，同时把Q2的基极电位拉低，Q2截止，对电路没有多大影响；在音频信号的负半周使Q1反偏压截止，Q2导通，Q3也导通，小灯炮点亮。

由于电容C1充放电需要一个过程，所以小灯炮点亮后会延时一段时间。

调整C1的大小可以改变点亮后延时熄灭的时间，容量小延时时间短，容量大，延时时间长，可以在1微法到几百微法选取。

改变R2阻值的大小可以改变Q1临界截止度，也就是改变灵敏度，阻值大，灵敏度高，反之则低。

原理图
印制板图
五、小夜灯作品焊接、调试描述
焊接描述：1、先小后大，先低后高。

2、注意电容的阴阳极。

3、注意三极管引脚的准确焊接。

4、注意连接灯泡时线不能交接。

调试描述：首先测试下电路之间是否存在短路和短路的情况出现，同时检查是否存在虚焊？最后当一切检测正常后，将两根引线线分别与电池盒相连接（红线接正，黑线接负）。

如果在发出声音的同时灯泡亮起，在无声的情况下灯泡熄灭；并重复几次灯泡依然同上，则说明电路正常，制作成功。

六、作品实物图片展示
七、该制作的体会和建议
体会：团队人数太少，完成任务不容易。

制作难度不大，全是按照图纸来。

焊接技术有待提高。

建议：给大家一个交流的机会。

声光双控灯毕业设计毕业设计：声光双控灯设计方案一、引言二、设计目标1.实现声音控制：利用声音传感器来接收环境声音，通过声音信号的强弱来调节灯光亮度。

2.实现光线控制：利用光线传感器来感知环境光线强弱，根据环境需要自动调节灯光亮度和颜色。

3.智能化操作：设计一个用户界面，可以手动调节灯光亮度和颜色，同时也可以通过手机APP进行远程控制。

三、方案设计1.系统整体架构声光双控灯的系统整体架构由三部分组成：声音传感器模块、光线传感器模块和控制模块。

声音传感器模块用于接收环境声音，并将声音信号转换成电信号。

光线传感器模块用于感知环境光线的强弱，将光线信号也转换成电信号。

控制模块接收从声音传感器和光线传感器模块发送过来的电信号，并根据信号的强弱来调节灯光的亮度和颜色。

2.硬件设计声音传感器模块采用MEMS麦克风传感器，通过对环境声音的采集来得到声音信号。

光线传感器模块采用环境光传感器，能够感知环境光线的强弱，并将其转换为电信号。

控制模块由单片机和LED灯带组成。

单片机用于接收从传感器模块发送过来的电信号，并根据信号的强弱来控制LED灯带的亮度和颜色。

3.软件设计控制模块的软件设计主要使用C语言进行编程，通过编写相应的算法来实现声音和光线的控制功能。

在用户界面方面，可以设计一个LCD显示屏和一组按键来手动调节灯光亮度和颜色。

同时，可以使用蓝牙模块将控制模块与手机APP进行连接，实现远程控制的功能。

四、性能评估为了评估设计方案的性能，可以进行以下测试和评估：1.声音传感器的灵敏度和采样频率：测试声音传感器对不同声音的识别能力和采样频率，评估其对声音的响应速度。

2.光线传感器的灵敏度和动态范围：测试光线传感器对不同光线强弱的识别能力和动态范围，评估其对光线的感应性能。

3.控制模块的调光和颜色调节精度：通过手动操作和手机APP远程操控，测试控制模块对灯光亮度和颜色的调节精度。

4.系统整体的反应速度和实时性：测试整个声光双控灯系统对环境变化的响应速度和实时性。

智能声控灯
效果展示
准备材料
1、 LED 灯：用于模拟路灯照明


2、 光敏传感器：用于检测是白天还是晚上 3、 声音传感器：用于检测是否有响声 4、 远程控制板：控制中心，如果没有的话用本地端口也一样 5、 充电电池：如果使用远程控制板，用电池供电比较方便


6、 乐高积木若干


动手搭建
第一步是灯杆，按照下面步骤拼装就行






然后在上面安上 LED 灯和光敏传感器，这里要注意：光敏传感器 一定要和 LED 灯背向放置，不然灯亮了就会影响光敏传感器






灯架搭好了，再做个地盘把它竖起了才行，先找块儿大点的底板


搭个底座把，要带孔的，这样才能把灯杆竖起来
固定好之后的效果
下一步是安装声音传感器，把它固定在底座上
最后就是安装远程控制板和电池了，按照自己需要装就行。

简易声控闪光灯的制作简易声控闪光灯的制作方法一这里介绍一款声控闪光灯电路，周围有声音（如有人说话，拍掌等）时，该电路就会随着声音而闪闪发光。

工作原理：声控闪光灯原理图如下图所示，电路主要由拾音器、晶体管放大器和发光二极管等组成。

拾音器由微型驻极体话筒MIC担任，R1是它的供电偏置电阻，它拾取室内环境声波信号后转为相应的电信号，然后经电容C1送至三极管Q1基极进行放大。

Q1、Q2组成两级直耦式放大器，选取合适的R2与R3使无声波信号时，Q1刚好处于导通状态，Q1集电极（即Q2基极）为低电平，所以Q2截止，发光管LED1、LED2都不发光，当MIC拾取声波后，就有音频信号注入Q1的基极，其信号负半周就使Q1退出饱和区，其集电极即Q2基极电位升高，Q2导通LED1、LED2就点亮发光，当输入音频信号较弱时，不足以使Q1退出饱和区，发光管LED1、LED2仍保持熄灭状态，只有较强信号时发光管才点亮，所以LED1、LED2跟随环境声波强弱起伏而闪闪发光！动手实践：按上图在电子实验板上插接好元器件，检查无误后接入电源，对着MIC讲话，发光二极管应随声音之高低而有明暗变化，声音越大，LED越亮.Q2是一级驱动放大，这里采用NPN管，我们可以换成PNP管子，体会NPN与PNP在极性的区别。

功能改善与扩展：1.改换R1，R2阻值可调节受话灵敏度2.增加一只3V继电器可驱动220V白炽灯泡闪光。

（注意安全）简易声控闪光灯的制作方法二电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。

电路原理静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。

VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。

声控音乐彩灯控制器的设计与制作摘要当您在欣赏音乐时，若能伴随着乐曲的旋律，彩灯同步闪烁变换，不仅能增添欢乐的气氛，是一种美的享受。

电路简单，成本低，尤其是适合家庭或工作单位节日欢聚之用，增加节日的欢快气氛。

本次设计运用声控电路的原理，声控电路是指以击掌声,口哨声,敲击物体声以及走步声等声响来控制电路开、关的电路。

本设计给出了声控音乐彩灯控制器的方案设计，还对元器件的构成及功能进行了较为详细的分析，运用protel软件，绘制了电路图，并完成了PCB设计。

最终通过电路板的焊接与调试后制作出来了实物。

关键词：声控电路，音乐彩灯，控制器Sonic music lights controller design and productionAuthor: AdilaiTutor: Tang hailingAbstractWhen you enjoy music, if can with music melody, flashing lights synchronization, not only can add joy change the atmosphere, it is a kind of beautiful enjoyment. Circuit is simple, low cost, especially suitable for home or work together with, the unit festival holiday lively atmosphere increase.The design principle of using sonic circuits, sonic circuits refers to strike applause, whistles, percussive sound and sound to stop such objects noise control circuit opening or closing the circuit. This design gives music lights controller scheme sonic design, but also the composition and function of components for a more detailed analysis, use of protel software, mapped the circuit diagram, and finished PCB design. Eventually the welding and debugging by circuit after produced real.Key words: Sonic circuits, music lights, controller目录1 绪论 (1)2 声控音乐彩灯控制器控制器的方案设计 (2)2.1声控电路的原理 (2)2.2声控音乐彩灯控制器的电路设计 (2)2.2.1设计思路 (2)2.2.2电路设计 (3)3 元器件构成及功能分析 (4)3.1单向可控硅 (4)3.1.1晶闸管(SCR) (4)3.1.2 普通晶闸管的结构和工作原理 (4)3.2 光耦 (6)3.2.1光耦定义和工作原理 (6)3.2.2光耦的结构与种类 (8)3.3半导体二极管 (10)3.3.1二极管的定义和分类 (10)3.3.2整流二极管 (10)3.3.3开关二极管 (11)3.4扬声器 (12)3.4.1扬声器定义和分类 (12)3.4.2扬声器的工作原理 (12)4 制作PCB板及电路板 (14)4.1制作PCB板 (14)4.2制作电路板 (15)5 电路板的焊接与调试 (16)5.1元器件焊接 (16)5.2电路调试 (17)结论 (19)致谢 (20)参考文献 (21)附录 (22)附录A 声控音乐彩灯控制器电路原理图 (22)附录B 声控音乐彩灯控制器电路PCB板图 (23)附录C 原器件清单表 (24)1 绪论近年来，随着人们生活水平的较大提高，人们对于物质生活的要求也在逐渐提高，不光是对各种各样的生活电器的需要，也开始在环境的幽雅方面有了更高的要求。

声控LED灯的制作首先，我们需要准备以下材料和工具：1. Arduino开发板：用于控制LED灯的亮度和颜色。

2.麦克风传感器：用于捕捉声音的大小和频率。

3.LED灯带：用于发光，我们可以选择单色的LED灯带或者彩色的LED灯带。

4.面包板：用于进行电路的连接和测试。

5.连接线：用于连接各个元件之间的电路。

6.电阻：用于限流和防止过电流。

其次，我们需要按照以下步骤进行制作：1. 将Arduino开发板和面包板连接起来，确保连接线的接触良好。

2. 将麦克风传感器连接到面包板上，注意将麦克风的信号线接到Arduino的模拟输入引脚上。

3. 将LED灯带连接到面包板上，注意将LED灯的正极接到Arduino 的数字输出引脚上。

4.利用连接线将麦克风传感器和LED灯带通过面包板连接起来，确保连接线的接触良好。

5. 在Arduino开发环境中编写代码，实现声控功能。

可以参考以下代码：```//声控LED灯的代码const int micPin = A0; // 模拟输入引脚连接麦克风传感器const int ledPin = 9; // 数字输出引脚连接LED灯带void setupinMode(ledPin, OUTPUT); // 设置LED灯带为输出模式Serial.begin(9600); // 设置串口通信速率为9600bpsvoid looint soundLevel = analogRead(micPin); // 读取麦克风传感器的数值Serial.println(soundLevel); // 打印出声音的大小//根据声音的大小控制LED灯带的亮度int brightness = map(soundLevel, 0, 1023, 0, 255);analogWrite(ledPin, brightness); // 控制LED灯带的亮度delay(100); // 延时100毫秒```这段代码实现了根据声音的大小来控制LED灯带的亮度，可以根据实际需求进行修改和扩展。
