声控灯设计

声控灯的设计与制作声控灯是一种利用声音信号控制灯光开关的智能家居设备，具有节能、方便等特点，受到了越来越多人的青睐。

本文将从声控灯的设计原理、制作步骤以及可行性进行介绍。

首先，声控灯的设计原理是基于声音信号的识别和处理。

当用户发出特定的声音信号时，传感器可以感知到并将其转化为电信号，通过对电信号的处理可以判断用户的意图，从而控制灯光的开关。

例如，用户发出的声音信号为“开灯”，则传感器可以将此声音信号转化为电信号，并通过系统判断用户的意图是要打开灯光，从而控制灯光的开关。

其次，声控灯的制作可以分为硬件部分和软件部分。

硬件部分主要包括传感器、电路板、灯具等组件。

传感器是感知声音信号的重要器件，可选择市场上常见的麦克风传感器或声控传感器。

电路板是实现声音信号转化和处理的主要部件，可以使用Arduino等开源硬件平台制作，并根据实际需要添加适当的电路元件，如电容、电阻等。

灯具可选择与电路板相配套的LED灯条或其他类型的灯具。

软件部分主要包括声音信号的识别和处理算法。

根据用户的需求可以选择不同的算法，如基于模式匹配的算法、基于语音识别的算法等。

在程序设计过程中，需要通过编程语言实现声音信号的识别与处理，并将其转化为控制信号，从而控制灯光的开关。

最后，声控灯的制作步骤如下：1.购买所需材料：传感器、电路板、灯具等。

2.搭建电路：根据电路图将传感器和电路板连接起来，并根据需要添加其他元件。

3.烧录程序：使用编程软件对电路板进行烧录操作，将声音信号的识别和处理算法写入电路板。

4.接入灯具：将电路板与灯具相连接，确保灯具与电路板可以正常配合工作。

5.完善功能：对程序进行调试和优化，确保声控灯的功能正常。

6.安装和使用：将声控灯安装在需要的位置，根据需要测试其功能，并根据实际需求进行调整。

从上述步骤可以看出，声控灯的制作相对简单，只需购买合适的材料和组件，并进行基础的电路搭建和编程操作就能实现。

可行性方面，由于市场上已经有成熟的传感器和开源硬件平台，并且声控技术也已经比较成熟，因此制作声控灯相对容易，并且有很大的可行性。

声控灯的课程设计报告一、课程目标知识目标：1. 学生能理解声控灯的基本工作原理，掌握声音与电信号转换的基础知识。

2. 学生能描述声控灯电路的组成部分及其功能，了解电路图的阅读与绘制。

3. 学生掌握声控灯的制作步骤，了解相关的电子元件及其在电路中的作用。

技能目标：1. 学生通过实践操作，能独立完成声控灯的制作，培养动手能力和问题解决能力。

2. 学生能运用所学知识，分析并解决声控灯制作过程中遇到的问题，提高创新思维和实际操作技能。

情感态度价值观目标：1. 学生在学习过程中，培养对科学技术的兴趣，提高探索精神和求知欲。

2. 学生通过团队协作完成项目，学会沟通与分享，培养合作意识。

3. 学生在实践过程中，认识到科技对生活的改变，培养环保意识和创新意识。

课程性质分析：本课程为科技制作类课程，旨在通过声控灯的制作，使学生掌握基础电子知识，提高动手实践能力。

学生特点分析：考虑到学生所在年级的特点，课程内容以形象、直观的方式呈现，注重实践操作，激发学生的学习兴趣。

教学要求：1. 课程内容与课本知识紧密结合，注重知识的应用与实践。

2. 教师引导学生主动参与，鼓励学生提问、思考，培养解决问题的能力。

3. 教学过程中关注学生的个体差异，给予个性化指导，确保每个学生都能达到课程目标。

二、教学内容本课程教学内容以《电子技术基础》教材中“声音传感器及其应用”章节为依据，结合以下内容展开：1. 声音传感器原理：介绍声音传感器的工作原理，包括声音信号的采集、转换和放大过程。

2. 声控灯电路设计：讲解声控灯电路的组成部分，如麦克风、运算放大器、继电器等，分析各部分功能及相互关系。

3. 电子元件识别与应用：学习常用电子元件，如电阻、电容、二极管、三极管等，了解其在声控灯电路中的作用。

4. 电路图绘制与解读：教授电路图的绘制方法，指导学生阅读和理解声控灯电路图。

5. 实践操作：安排学生进行声控灯制作实践，包括电路搭建、调试和优化。

6. 故障分析与排除：教授学生分析声控灯制作过程中可能出现的故障，掌握相应的排查和解决方法。

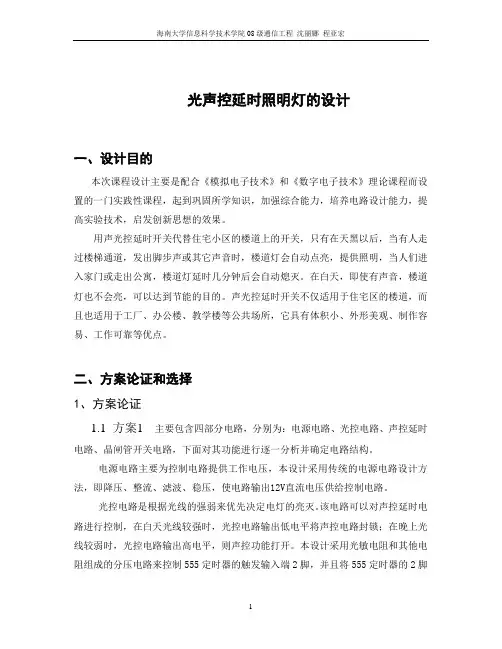

光声控延时照明灯的设计一、设计目的本次课程设计主要是配合《模拟电子技术》和《数字电子技术》理论课程而设置的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。

用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

二、方案论证和选择1、方案论证1.1 方案1主要包含四部分电路，分别为：电源电路、光控电路、声控延时电路、晶闸管开关电路，下面对其功能进行逐一分析并确定电路结构。

电源电路主要为控制电路提供工作电压，本设计采用传统的电源电路设计方法，即降压、整流、滤波、稳压，使电路输出12V直流电压供给控制电路。

光控电路是根据光线的强弱来优先决定电灯的亮灭。

该电路可以对声控延时电路进行控制，在白天光线较强时，光控电路输出低电平将声控电路封锁；在晚上光线较弱时，光控电路输出高电平，则声控功能打开。

本设计采用光敏电阻和其他电阻组成的分压电路来控制555定时器的触发输入端2脚，并且将555定时器的2脚和6脚连接在一起，通过一电容接地，555定时器的输出去控制声控电路中的555定时器的复位端。

声控延时电路该电路主要在光线较弱时起作用。

这主要是通过光控电路的输出来控制的。

在白天，该电路在光控电路的控制作用下，处于关闭状态，对任何声音信号都不响应；在晚上，光控电路将该电路的功能打开，使得该电路能根据外界声音信号作出相应的响应。

经放大处理后的声音信号控制处于单稳工作模式的555定时器来实现声控及延时功能。

晶闸管开关电路该电路受声控电路555定时器输出端的控制。

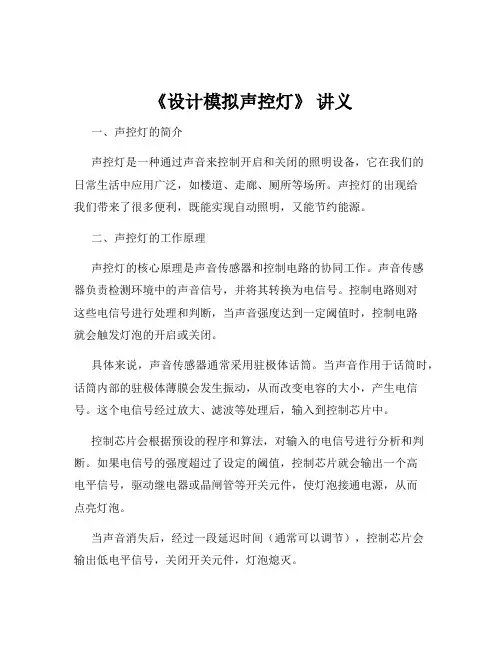

《设计模拟声控灯》讲义一、声控灯的简介声控灯是一种通过声音来控制开启和关闭的照明设备，它在我们的日常生活中应用广泛，如楼道、走廊、厕所等场所。

声控灯的出现给我们带来了很多便利，既能实现自动照明，又能节约能源。

二、声控灯的工作原理声控灯的核心原理是声音传感器和控制电路的协同工作。

声音传感器负责检测环境中的声音信号，并将其转换为电信号。

控制电路则对这些电信号进行处理和判断，当声音强度达到一定阈值时，控制电路就会触发灯泡的开启或关闭。

具体来说，声音传感器通常采用驻极体话筒。

当声音作用于话筒时，话筒内部的驻极体薄膜会发生振动，从而改变电容的大小，产生电信号。

这个电信号经过放大、滤波等处理后，输入到控制芯片中。

控制芯片会根据预设的程序和算法，对输入的电信号进行分析和判断。

如果电信号的强度超过了设定的阈值，控制芯片就会输出一个高电平信号，驱动继电器或晶闸管等开关元件，使灯泡接通电源，从而点亮灯泡。

当声音消失后，经过一段延迟时间（通常可以调节），控制芯片会输出低电平信号，关闭开关元件，灯泡熄灭。

三、声控灯的组成部分1、声音传感器如前面所述，用于检测声音信号。

2、控制电路包括放大电路、滤波电路、比较电路、延时电路等，负责对声音传感器输出的电信号进行处理和控制。

3、电源为整个声控灯系统提供电力支持。

4、灯泡作为照明光源，常见的有白炽灯泡、节能灯、LED 灯泡等。

四、设计模拟声控灯的准备工作在开始设计模拟声控灯之前，我们需要准备以下材料和工具：1、电子元件驻极体话筒运算放大器芯片（如 LM358）比较器芯片（如 LM393）电容器、电阻器（各种阻值）二极管（如 1N4148）三极管（如 9013）继电器2、工具电烙铁焊锡丝剪刀、剥线钳万用表3、其他材料洞洞板导线五、模拟声控灯的电路设计1、声音检测电路使用驻极体话筒将声音信号转换为电信号，然后通过运算放大器进行放大，再经过滤波电路去除噪声和干扰。

2、比较电路将放大和滤波后的电信号输入到比较器中，与预设的阈值电压进行比较。

1、声控灯走廊开关的主要功能1、走廊声控灯白天呈关闭状态。

2、夜晚听到声响时自动点亮。

3、具有节能优点。

2、系统框图本声控灯的设计方案为：当为白天时，光开关为开启状态，无论声开关是否关闭，声控灯都处于关闭状态。

当为夜晚时，光开关处于闭合状态，但声控灯依然处于开启状态，当外界有声音发出时，声开关处于关闭状态，声控灯自动点亮。

系统框图如下：系统框图3、单元电路的设计及元器件的选择三极管VT选用9014，ß>=150。

F1~F6选用CD4069或国产CC4069型六反相器集成电路。

CD4069六反相器内部结构及脚管排列如图所示：CD4069六反相器内部结构单向晶闸管VS为MCR100-6或MCR100-8或1A/400V的单向晶闸管。

光电二极管VD1为2CU312.电阻均为1/8W金属膜电阻。

C1、C2为CD11型电解电容器。

发光二极管是一种能把光照强弱变化转换成电信号的半导体器件。

下图为2CU型发光二极管的外形、符号及接脚法。

2CU型光电二极管外形及电路符号声控走廊灯开关的接线方法如下声控走廊灯开关的接线方法4、总电路原理图电路原理如图所示：声控走廊节能灯电路二极管VD4~VD7组成桥式整流电路。

电阻R10、电容C4组成降压、滤波电路。

单向晶闸管VS是照明灯HL的无触点开关。

VS导通，HL点亮；VS关断，HL熄灭。

白天，由于光电二极管CD1受到环境光线的照射阻值很小，反相器F3的13脚呈低电位，12脚呈高电位，经反相器F4的10脚呈低电位，二极管VD3呈截止状态。

反相器F5的6脚呈高电位，反相器F6的8脚呈低电位，三极管VT处于截止状态。

由于单向晶闸管VS无触发电压而关断。

照明灯HL不亮。

天黑时，光电二极管的阻值增大，虽然F3的13脚的电位有所上升，但仍达不到开启F3的阈值电压，故处于预备工作状态。

此时，F6的8脚呈低电位，照明灯HL依然不亮。

当外界有声音发出时，其声波被压电陶瓷片BC转换为电信号，经两级反相器F1和F2变换，4脚输出的信号经电容C1耦合，由限流电阻R3加给F3的13脚。

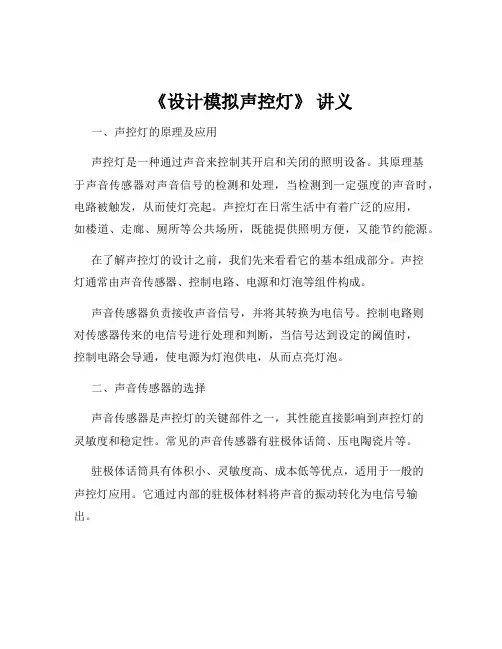

《设计模拟声控灯》讲义一、声控灯的原理及应用声控灯是一种通过声音来控制其开启和关闭的照明设备。

其原理基于声音传感器对声音信号的检测和处理，当检测到一定强度的声音时，电路被触发，从而使灯亮起。

声控灯在日常生活中有着广泛的应用，如楼道、走廊、厕所等公共场所，既能提供照明方便，又能节约能源。

在了解声控灯的设计之前，我们先来看看它的基本组成部分。

声控灯通常由声音传感器、控制电路、电源和灯泡等组件构成。

声音传感器负责接收声音信号，并将其转换为电信号。

控制电路则对传感器传来的电信号进行处理和判断，当信号达到设定的阈值时，控制电路会导通，使电源为灯泡供电，从而点亮灯泡。

二、声音传感器的选择声音传感器是声控灯的关键部件之一，其性能直接影响到声控灯的灵敏度和稳定性。

常见的声音传感器有驻极体话筒、压电陶瓷片等。

驻极体话筒具有体积小、灵敏度高、成本低等优点，适用于一般的声控灯应用。

它通过内部的驻极体材料将声音的振动转化为电信号输出。

压电陶瓷片则具有结构简单、可靠性高的特点，但其灵敏度相对较低。

在选择声音传感器时，需要考虑其灵敏度、频率响应、噪声水平等参数，以满足具体的应用需求。

三、控制电路的设计控制电路是声控灯的核心部分，它决定了声控灯的工作模式和性能。

控制电路通常由放大器、比较器、定时器等组成。

放大器用于将声音传感器输出的微弱电信号放大，以便后续处理。

比较器则将放大后的信号与设定的阈值进行比较，当信号超过阈值时，输出高电平触发后续电路。

定时器的作用是控制灯亮的时间。

当声音触发灯亮后，定时器开始计时，经过设定的时间后，控制电路关闭灯泡，以避免长时间亮灯造成能源浪费。

在设计控制电路时，需要合理选择电子元件的参数，如放大器的增益、比较器的阈值、定时器的时间常数等，以确保声控灯的性能稳定可靠。

四、电源的选择与设计电源为声控灯提供工作所需的电能。

常见的电源有交流电源和直流电源两种。

在公共场所使用的声控灯，通常采用交流电源，通过降压、整流、滤波等电路将市电转换为适合控制电路和灯泡工作的直流电压。

声控灯的设计与制作1设计任务及原理1.1设计任务设计一个声控灯，要求如下：1. 话筒接收到一定强度的声音信号后，LED发光二极管发光，同时计数器开始计数，并且数字显示在数码管上。

2. 发光持续一定时间（延时）后，发光二极管熄灭，计数器停止计数并清零。

3. 发光持续时间可调，计数器计数频率可调。

4. 当二极管熄灭时，计数器停止计数并清零，数码管显示清零。

1.2设计原理声控灯是将声音信号转换为电信号、电信号再转换为光信号的装置。

输入部分可由一个驻极体话筒实现。

话筒的高分子极化膜生产时就注入了一定的永久电荷。

在声波的作用下，极化膜随着声音震动，电容是随声波变化。

于是电容两极间的电压就会成反比的变化。

将电容两端的电压取出来，就可以得到和声音对应的电压了。

但是这个电压信号非常小，不能驱动LED灯。

对这个电压信号进行放大、整形，才能得到足够大的电压。

声控灯的延时可以由一个单稳态触发电路实现。

单稳态电路的暂态时间就是发光二极管的发光持续时间。

用前面经放大的电压作为触发脉冲输送给单稳态触发电路，会得到一个持续特定时间的电压输出。

这个输出来驱动发光二极管，就达到了声控、发光的目的。

计数器部分首先需要一个时钟源。

时钟源脉冲可由多谐振荡器获得。

将单稳态电路的输出与时基脉冲结合，控制计数器的计数与清零，就可以使计数部分与发光部分同步工作。

计数结果再经译码输送给共阳极数码管，显示出来。

2设计过程2.1声控灯电路原理：当驻极体话筒接受到一定强度的声音信号时，声音信号转换为电压信号，经三极管放大、施密特触发器整形后，触发单稳态延时电路，产生一个宽度可调的脉冲信号，驱动发光二极管发光。

同时，该脉冲信号作为选通信号，使计数器计数，并用数码管显示延时时间。

电路的流程图如图1所示：图 12.2 电路设计2.2.1放大电路设计：放大电路由两个三极管实现，将驻极体话筒采集的声音信号转换成的电信号进行放大。

2.2.2整形电路设计整形电路由555定时器构成的施密特触发器实现，放大后的尖峰脉冲经整形电路后，得到的波形接近方波，当尖峰脉冲信号大于3cc 时，输出为低电平；当尖峰脉冲信号小于13cc V 时，输出为高电平；当尖峰脉冲信号大于13cc V 小于23ccV 时，输出为保持原电平。

声控灯的设计与制作声控灯是一种通过声音信号来控制灯光的智能设备，它可以根据声音的强弱和频率来调节灯光的亮度和颜色。

声控灯的设计和制作涉及到电子电路、传感器技术和编程等多个方面。

以下是一种声控灯的设计与制作过程。

设计步骤：1.确定功能需求：声控灯的基本功能是根据声音信号来控制灯光的亮度和颜色。

可以根据实际需求来确定其他功能，如灯光的切换、延时关闭等。

2.选择硬件组件：为了实现声音信号的采集和处理，需要选择合适的硬件组件。

通常可以选择电位器、麦克风传感器、音频放大器等。

3.设计电路：根据功能需求和硬件组件的选择，设计电路原理图。

主要包括声音信号的采集电路、信号处理电路、灯光控制电路等。

需要注意电路的连线和电阻、电容等元件的数值选择。

4.制作电路板：根据电路原理图，使用电路设计软件绘制PCB板的图纸。

然后选择合适的电路板材料，进行切割、打孔和焊接等工艺，制作完成整个电路板。

5. 程序编写：根据电路和硬件组件的设计，编写相应的程序代码。

根据声音信号的采集和处理，控制灯光的亮度和颜色变化。

程序可以使用Arduino编程语言或其他单片机的编程语言。

6.调试与测试：将程序烧录到相应的芯片上，将电路连接好，进行电源供给后进行调试和测试。

测试过程中要注意观察灯光亮度和颜色的变化是否符合预期，是否能够正确响应声音信号的变化。

7.封装与制作外壳：根据需求进行声控灯的封装和制作外壳。

可以使用3D打印技术或其他材料来制作外壳，保护电路和硬件组件。

外壳的设计要考虑灵活性和美观性。

以上是声控灯的设计与制作的基本步骤，具体的实施过程可能会有所差异。

需要根据实际情况和具体需求来进行调整和改进。

声控灯的设计和制作需要一定的电子电路和编程知识，同时也需要仔细的操作和耐心的调试。

通过设计和制作声控灯，不仅可以提高自己的技能水平，还可以实现自己独特的创意和想法。

声光控延时照明灯的设计一、设计目的本次设计是以实践性为课题，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。

用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

二、方案设计电路由直流供电电路、控制电路、延时电路三部分组成。

控制电路采用基本数字逻辑单元进行设计。

直流供电电路由D1-D4组成桥式整流电路。

交流220V电压经桥式整流桥后变成脉动的直流电，供后续电路工作。

控制电路由四与非门CD4011、驻极体话筒BM、光敏电阻R5、三极管9014、单向可控硅SCR等元器件组成。

由CD4011的选定的输出端控制晶闸管的关闭，从而控制整个灯的关灭。

光敏电阻在白天时，电阻值小， CD40011输出永远为低电平，晶闸管为低电压，不导通，灯不亮。

光敏电阻在夜晚时阻值大，光敏电阻与声音信号的有无一起控制CD4011的输出。

夜晚当有声音时，声音信号经过放大，与光敏电阻控制的CD40011输出为高电平，晶闸管导通，灯亮。

无声音信号时，不亮。

延时电路有电容C和电阻R的冲放电里控制。

三、电路设计及理论分析1、原理框图图1 声控灯原理框图图2 声控电路原理图2．单元电路设计及分析电路由直流供电电路、控制电路、延时电路三部分组成。

2.1 直流供电电路直流供电电路由D1-D4组成桥式整流电路。

交流220V电压经桥式整流桥后变成脉动的直流电，供后续电路工作。

2.2 控制电路控制电路由四与非门CD4011、驻极体话筒BM、光敏电阻R5、三极管9014、单向可控硅SCR等元器件组成。

声光控灯电路设计
声光控灯电路设计主要包括以下几个部分：
1.声音传感器部分：声音传感器通常采用驻极体麦克风，将声音信号转换为电信号。

电信号经过放
大后，通过比较器与阈值进行比较，当达到阈值时，比较器输出高电平，触发后续电路。

2.光敏传感器部分：光敏传感器通常采用光敏电阻，其阻值随光照强度变化而变化。

当光照强度足
够强时，光敏电阻阻值变小，通过比较器比较后输出低电平，从而关闭后续电路。

3.控制电路部分：控制电路通常采用单片机或逻辑电路，根据声音传感器和光敏传感器的输出信号
进行逻辑判断，控制灯的开关状态。

4.电源部分：电源部分为整个电路提供电源，通常采用市电或直流电源。

根据实际需求，还可以对电路进行改进和优化。

例如，可以通过调节比较器的阈值来调节声音和光照强度对灯的控制作用；可以通过加入延时电路来避免短暂的声音或光照干扰；可以通过增加遥控模块或智能家居系统来提高控制便捷性和智能化程度等。

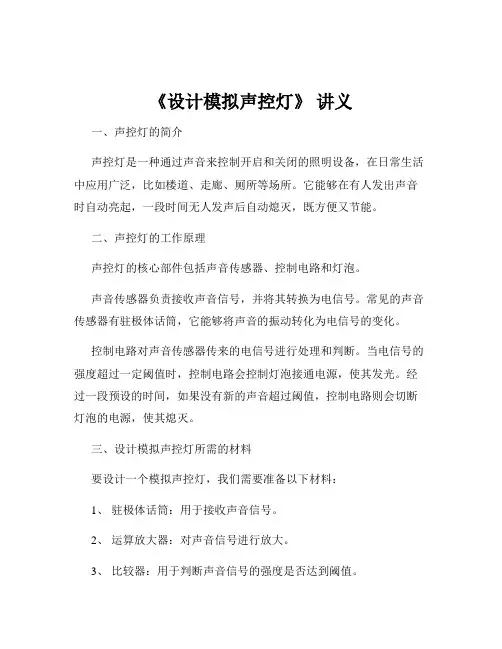

《设计模拟声控灯》讲义一、声控灯的简介声控灯是一种通过声音来控制开启和关闭的照明设备，在日常生活中应用广泛，比如楼道、走廊、厕所等场所。

它能够在有人发出声音时自动亮起，一段时间无人发声后自动熄灭，既方便又节能。

二、声控灯的工作原理声控灯的核心部件包括声音传感器、控制电路和灯泡。

声音传感器负责接收声音信号，并将其转换为电信号。

常见的声音传感器有驻极体话筒，它能够将声音的振动转化为电信号的变化。

控制电路对声音传感器传来的电信号进行处理和判断。

当电信号的强度超过一定阈值时，控制电路会控制灯泡接通电源，使其发光。

经过一段预设的时间，如果没有新的声音超过阈值，控制电路则会切断灯泡的电源，使其熄灭。

三、设计模拟声控灯所需的材料要设计一个模拟声控灯，我们需要准备以下材料：1、驻极体话筒：用于接收声音信号。

2、运算放大器：对声音信号进行放大。

3、比较器：用于判断声音信号的强度是否达到阈值。

4、定时器芯片：控制灯泡点亮的时间。

5、继电器：用于控制灯泡的通断。

6、电阻、电容等电子元件：用于构建电路。

7、灯泡：作为照明光源。

8、电源：为整个电路提供电能。

四、电路设计1、声音信号放大电路驻极体话筒输出的信号通常比较微弱，需要通过运算放大器进行放大。

运算放大器可以将微弱的声音信号放大到适合后续处理的幅度。

2、阈值比较电路经过放大的声音信号输入到比较器中，与预设的阈值电压进行比较。

当声音信号的电压超过阈值电压时，比较器输出高电平；否则，输出低电平。

3、延时控制电路当比较器输出高电平时，触发定时器芯片开始计时。

定时器芯片可以设置一个固定的时间，在这段时间内保持输出高电平，使继电器闭合，灯泡点亮。

当计时结束后，定时器芯片输出低电平，继电器断开，灯泡熄灭。

五、制作与调试1、制作电路板根据设计好的电路原理图，将电子元件焊接在电路板上。

在焊接过程中，要注意元件的极性和焊接质量，确保电路连接可靠。

2、调试电路接通电源后，使用发声设备（如拍手、说话等）测试声控灯是否能够正常工作。

声控灯protues课程设计一、教学目标本课程旨在通过声控灯Protues课程设计，让学生掌握声控灯的基本原理，学会使用Protues软件进行声控灯的设计与仿真。

通过本课程的学习，学生将能够：1.理解声控灯的工作原理，包括声音的检测、信号的处理和灯光的控制。

2.熟练使用Protues软件，进行声控灯的电路设计与仿真。

3.培养动手实践能力，提高创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括以下几个部分：1.声控灯的基本原理：介绍声音的产生、传播和检测，以及声控灯的工作原理。

2.Protues软件的使用：讲解Protues软件的基本操作，包括电路图的绘制、元件的选择和仿真设置。

3.声控灯电路设计：引导学生运用Protues软件设计声控灯电路，并进行仿真测试。

4.动手实践：学生分组进行声控灯的制作，培养实践能力和团队合作精神。

三、教学方法为了提高教学效果，本课程将采用以下几种教学方法：1.讲授法：讲解声控灯的基本原理和Protues软件的使用方法。

2.案例分析法：分析声控灯电路设计的案例，引导学生学会运用Protues软件进行电路设计与仿真。

3.实验法：学生动手制作声控灯，培养实践能力和团队合作精神。

4.讨论法：学生进行小组讨论，分享制作声控灯的心得和解决问题的方法。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：声控灯Protues课程设计教材，为学生提供理论知识和实践指导。

2.参考书：提供相关的电子书籍，供学生课后自主学习。

3.多媒体资料：制作课件和视频教程，帮助学生更好地理解声控灯的原理和Protues软件的使用。

4.实验设备：准备声控灯制作所需的实验设备和材料，为学生提供动手实践的机会。

五、教学评估本课程的评估方式将包括以下几个方面：1.平时表现：评估学生在课堂上的参与程度、提问回答等情况，占总评的30%。

2.作业：评估学生完成作业的质量和速度，占总评的20%。

《设计模拟声控灯》讲义一、声控灯的基本原理声控灯是一种通过声音来控制灯光开启和关闭的装置。

其核心原理是利用声音传感器将声音信号转换为电信号，然后经过一系列的电路处理和控制，实现对灯光的控制。

声音传感器通常采用麦克风或压电陶瓷等元件，能够将周围环境中的声音转化为微弱的电信号。

当声音达到一定的强度和频率时，传感器输出的电信号会触发后续的控制电路。

控制电路一般包括放大器、比较器、定时器等部分。

放大器用于放大声音传感器输出的微弱电信号，使其能够被后续电路处理。

比较器则将放大后的信号与预设的阈值进行比较，当信号超过阈值时，产生触发信号。

定时器用于控制灯光的持续时间，避免灯光在声音消失后立即熄灭。

灯光部分通常使用灯泡或 LED 灯，其电源可以是市电或者电池。

二、所需的材料和工具1、材料麦克风或声音传感器运算放大器芯片（如 LM358）比较器芯片（如 LM393）定时器芯片（如 NE555）电阻、电容、电感等电子元件灯泡或 LED 灯电路板电线2、工具电烙铁焊锡丝万用表螺丝刀剪刀三、电路设计1、声音采集与放大电路声音传感器将声音转换为电信号后，需要通过运算放大器进行放大。

放大倍数可以根据实际情况通过调整电阻的值来设定。

2、比较电路放大后的信号输入到比较器中，与预设的阈值电压进行比较。

当输入信号大于阈值电压时，比较器输出高电平。

3、定时控制电路比较器输出的高电平触发定时器开始工作。

定时器的时间常数决定了灯光的持续时间。

可以通过调整电阻和电容的值来改变定时时间。

4、灯光驱动电路根据所使用的灯泡或LED 灯的类型和功率，选择合适的驱动电路。

如果使用 LED 灯，还需要考虑限流电阻的选择，以防止电流过大损坏LED 灯。

四、电路板制作1、设计电路板布局根据电路原理图，在电路板上合理安排各个元件的位置，尽量使布线简洁、短捷，减少干扰。

2、焊接元件将各个元件按照设计好的布局焊接到电路板上。

焊接时要注意焊接质量，避免虚焊、短路等问题。

11. 设计任务1.1 设计目的(1)利用51系列单片机作为中央处理器； (2)具有声控功能； (3)完成系统电路设计；（4）完成仿真电路，通过单片机编程能实现改变灯亮时间的长短。

1.2 设计指标1.通过声音控制器控制发光二极管亮30秒2.设计思路与总体框图.2.1原理框图声控传感器利用声音的相对比较，返回是否有声单的相对信号给机器人主机。

使用调节器调节给定声控传感器的初始值，声控传感器不断地把外界声音的强度与给定强度比较，超过给定的强度时，向主机发送“有声音”信号，否则发送“没有声音”的信号。

通过声音采集器采集声音，将其转换为电信号传输给AT89C51单片机，经单片机处理以后将信号输出给LED 灯，从而实现自动控制。

在设计制作中加入了可调电路，实现对采集声音范围的可调如图2-1所示。

图2-1原理框图3.系统硬件电路的设计3.1 AT89C51核心板功能简介3.1.1 AT89C51是一种带4K字节闪存可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。

AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除1000次，器件采用ATMEL公司的高密度、非易失性存储技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

外形及引脚排列如图2-2所示。

图 2-2 AT89C51主控电路图3.1.2 AT89C51管脚说明：VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。
