保温层计算规则一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。

即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。

如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。

三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。

（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。

（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。

（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。

（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。

（六）其他保温隔热：1. 池槽隔热层按图示池槽保温隔热层的长、宽及其厚度以立方米计算。

其中池壁按墙面计算，池底按地面计算。

2. 门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内。

3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。

（七）、外墙保温:按设计实铺面积以平方米计算工程量。

四保温层在窗户侧面处的面积也要计算。

五建筑外墙体面积- 门窗洞口的面积+ 门窗洞口的内侧面实际粘贴面积涂料面积计算规则1）内墙面抹灰工程量计算。

内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。

扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。

墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。

内墙面抹灰的长度，以主墙间的图示净长尺寸计算。

内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。

房屋建筑工程中外墙涂料识图和工程量计算在房地产开发商项目中，外墙涂料工程一直以来都是很多分包老板眼中的“金元宝”，因为施工工艺简单、施工难度较低、施工周期较短、关键是利润丰厚。

从分包老板的角度讲，管理得当、与建设单位合作融洽的项目利润高达35%到40%，一般项目老板也要让自己赚到20%左右的利润。

外墙涂料工程还有一个优点：启动资金无需太多也能跑步入场。

我做甲方成本管理的过程中发现很多老板把外墙涂料工程接下来都已经施工完成了，却对图纸比较陌生、对工程量计算规则一知半解、也很难计算出准确工程量。

由于外墙涂料一般都是甲方分包工程，所以很多总包预算和其他分包预算接触不多，接下来从识图和算量两个方面分享，供大家参考。

一、外墙涂料工程图纸识读有的设计院出的图纸相对很简单，只有外立面效果图和一般的建筑施工图，细节部分由分包单位深化或者甲方现场确认。

正常情况下，外墙涂料工程图纸有平面图、立面图、节点详图，然后在配合外立面效果图更加清晰明了。

（如下图所示）我个人的识图习惯分两步走：第一步：看立面图，了解各楼栋外立面整体效果，配合图例看每栋楼由那几种涂料组成。

例如图纸中的外墙涂料有多彩仿石涂料、米黄色真石漆、深咖色和米白色弹性涂料，通过立面图能也能读出外墙分缝情况。

（如下图所示）第二步：看平面图和节点详图，从平面图中知道各楼层涂料分布情况，了解细部做法和施工范围。

例如图纸呈现的空调位内部做法是弹性涂料，外墙立面是真石漆。

（如图所示）二、外墙涂料工程量计算工程造价的基本工作就是识图和算量，在看懂图纸的同时还要熟悉计算规则（通常指清单计算规则），并根据计算规则正确算出工程量。

对外墙涂料工程而言，《房屋建筑与装饰工程计量规范》中是这样约定的：按设计图示尺寸以面积计算。

如果外立面有装饰不同颜色或者不同材料的线条，一般按图纸尺寸按m 计算工程量。

具体的计算规格在合同签订的时候如果双方约定了计算规则，就得遵守合同约定计算规则。

保温层计算规则一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。

即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。

如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。

三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。

（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。

（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。

（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。

（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。

（六）其他保温隔热：1.池梢隔热层按图示池梢保温隔热层的长、宽及其厚度以立方米计算。

其中池壁按墙面计算，池底按地面计算。

2.门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。

（七）、外墙保温：按设计实铺面积以平方米计算工程量。

四保温层在窗户侧面处的面积也要计算。

五建筑外墙体面积-门窗洞口的面积+门窗洞口的内侧面实际粘贴面积涂料面积计算规则1）内墙面抹灰工程量计算。

内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。

扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。

墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。

内墙面抹灰的长度，以主墙间的图示净长尺寸计算。

内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。

保温、隔热、防腐工程一、说明（一）本章包括：保温、隔热，防腐面层，其他防腐，隔声吸声4节共191个子目。

（二）屋面保温定额子目是按屋面坡度≤22°编制的，设计为坡度＞22°时按相应定额子目综合工日乘以系数1.079。

（三）保温柱、梁适用于独立柱、梁的保温；与墙和天棚相连的柱、梁保温分别执行保温隔热墙面和保温隔热天棚相应定额子目；柱帽保温隔热并入天棚工程量内。

（四）保温隔热墙面包括保温层的基层处理，不包括底层抹灰，设计要求抹灰时，执行第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。

（五）玻纤网格布及钢丝网与保温墙面中的罩面砂浆配套使用，其他砂浆抹面执行第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。

（六）耐酸砖防腐面层中包括结合层，平面及立面找平层分别执行第十一章楼地面装饰工程和第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。

（七）定额中大模内置专用挤塑聚苯板墙面保温中包括界面剂、插丝等辅料。

（八）砌块墙中的夹心保温执行保温隔热墙面中的相应定额子目。

（九）其他保温隔热适用于龙骨式隔墙或吊顶龙骨间填充保温材料。

（十）天棚隔声吸声定额是按50mm厚编制的，设计厚度不同时材料消耗量可进行调整。

（十一）屋面找坡执行保温隔热屋面相应定额子目。

DS砂浆找坡执行第九章屋面及防水工程第五节防水保护层相应定额子目。

二、工程量计算规则（一）保温隔热屋面按设计图示尺寸以面积计算。

扣除面积＞0.3m2孔洞及占位面积。

屋面找坡按设计图示水平投影面积乘以平均厚度以体积计算。

（二）保温隔热天棚按设计图示尺寸以面积计算。

扣除面积＞0.3m2上柱、垛、孔洞所占面积，与天棚相连的梁按展开面积计算并入天棚工程量内。

（三）保温隔热墙面按设计图示尺寸以面积计算。

扣除门窗洞口以及面积＞0.3m2梁、孔洞所占面积；门窗洞口侧壁以及与墙相连的柱，并入保温墙体工程量内。

（四）保温柱、梁按设计图示尺寸以面积计算。

广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。

2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。

2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”3.绘制墙体时，墙体材质设置千万要正确，否则在做装修时，房间墙面装修会因找不到对应依附材料而出差错。

4.墙面抹灰应混凝土面与砖墙面分别绘制，并且分开套定额。

因为存在混凝土柱、梁、墙需另外增加抹水泥浆的问题。

5.梁柱增加抹水泥浆的画法。

如果要计算柱抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐柱计算方法”—选“1柱与墙平齐时按凸出墙面柱计算”。

如果要计算梁抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐梁计算方法”—选“1梁与墙平齐时按凸出墙面梁计算”。

6.注意楼梯间房间装修画法。

梯段部位在底层有地面有踢脚却无天棚，中间层部位既无地面、无踢脚也无天棚，顶层无地面无踢脚却有天棚。

楼层休息平台部位先用虚墙与楼梯段部分隔开后，再采用绘制“房间”的命令绘制。

7.房间地面。

在点布地面和智能布地面时，地面是按鼠标点击部分板的边界与四周墙体内边界综合考虑的，两者范围不同时是取最小边界范围的，这一点在布地面时千万要注意，很容易出差错。

天棚也同样如此。

8.房间地面防水要先将属性编辑框中“是否计算防水”点“是”，另外还要注意四周墙边立面卷起的设置，点“定义立面防水高度”设置立面防水的高度。

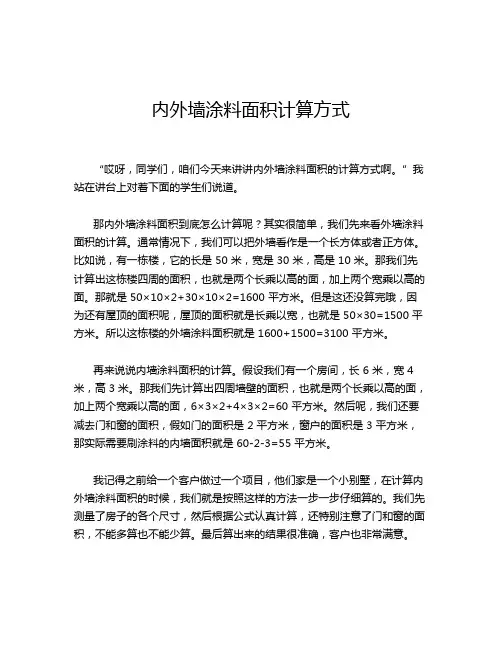

内外墙涂料面积计算方式“哎呀，同学们，咱们今天来讲讲内外墙涂料面积的计算方式啊。

”我站在讲台上对着下面的学生们说道。

那内外墙涂料面积到底怎么计算呢？其实很简单，我们先来看外墙涂料面积的计算。

通常情况下，我们可以把外墙看作是一个长方体或者正方体。

比如说，有一栋楼，它的长是 50 米，宽是 30 米，高是 10 米。

那我们先计算出这栋楼四周的面积，也就是两个长乘以高的面，加上两个宽乘以高的面。

那就是50×10×2+30×10×2=1600 平方米。

但是这还没算完哦，因为还有屋顶的面积呢，屋顶的面积就是长乘以宽，也就是50×30=1500 平方米。

所以这栋楼的外墙涂料面积就是 1600+1500=3100 平方米。

再来说说内墙涂料面积的计算。

假设我们有一个房间，长 6 米，宽 4 米，高 3 米。

那我们先计算出四周墙壁的面积，也就是两个长乘以高的面，加上两个宽乘以高的面，6×3×2+4×3×2=60 平方米。

然后呢，我们还要减去门和窗的面积，假如门的面积是 2 平方米，窗户的面积是 3 平方米，那实际需要刷涂料的内墙面积就是 60-2-3=55 平方米。

我记得之前给一个客户做过一个项目，他们家是一个小别墅，在计算内外墙涂料面积的时候，我们就是按照这样的方法一步一步仔细算的。

我们先测量了房子的各个尺寸，然后根据公式认真计算，还特别注意了门和窗的面积，不能多算也不能少算。

最后算出来的结果很准确，客户也非常满意。

同学们，在实际操作中，我们还要注意一些细节问题。

比如说，有的墙面可能不是完全平整的，会有一些凹凸不平的地方，那我们在计算的时候就要适当增加一些面积，以保证涂料能够完全覆盖。

还有就是，如果墙面有一些特殊的造型或者装饰，也要根据实际情况进行单独计算。

总之，计算内外墙涂料面积虽然看起来简单，但是一定要仔细认真，不能马虎。

外墙保温工程量计算实例假设我们要计算一栋住宅的外墙保温工程量，该住宅的外墙面积为200平方米，要求保温层厚度为10厘米，保温材料选择聚苯乙烯泡沫板。

1. 计算保温材料的体积聚苯乙烯泡沫板的密度一般为18-30kg/m³，假设我们选择的密度为20kg/m³，则保温材料的体积为：体积 = 面积 ×厚度 = 200平方米 × 0.1米 = 20立方米2. 计算保温材料的重量保温材料的重量等于体积乘以密度，所以保温材料的重量为：重量 = 体积 ×密度 = 20立方米 × 20kg/m³ = 400kg3. 计算保温材料的价格保温材料的参考价格为200元/平方米，故该工程的保温材料费用为：费用 = 面积 ×单价 = 200平方米 × 200元/平方米 = 40000元4. 计算保温层面积由于要贴在墙体表面的保温材料还需要留出一定的空隙，所以保温层的实际面积会大于墙体面积。

假设我们选择的保温材料采用粘贴法施工，预留出的空隙为10%，则保温层的实际面积为：面积 = 墙体面积 ×（1+空隙率）= 200平方米×（1+10%）= 220平方米5. 计算保温层的厚度由于保温层采用的是聚苯乙烯泡沫板，其热传导系数一般为0.03 W/m·K，故10厘米厚的保温层的热阻值为：热阻值 = 厚度 / 热传导系数 = 0.1米 / 0.03 W/m·K = 3.33m²·K/W6. 计算保温层的导热系数保温层的导热系数等于保温材料的热传导系数，即0.03W/m·K。

7. 计算保温层的保温性能由于墙体保温后的热阻值为：热阻值 = 3.33 m²·K/W所以保温层的保温性能为：保温性能 = 热阻值 ×实际面积 = 3.33 m²·K/W × 220平方米 = 732.6 m²·K/W通过以上计算，我们得出了这个外墙保温工程的材料需求、费用、面积、厚度、导热系数、保温性能等参数，为工程实施提供了基础数据。

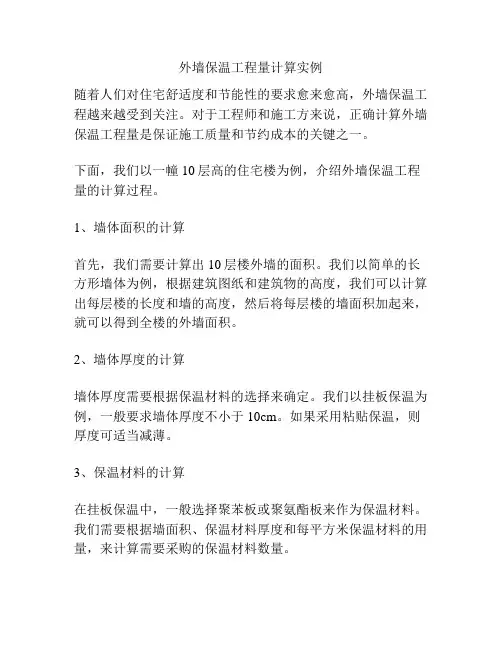

外墙保温工程量计算实例随着人们对住宅舒适度和节能性的要求愈来愈高，外墙保温工程越来越受到关注。

对于工程师和施工方来说，正确计算外墙保温工程量是保证施工质量和节约成本的关键之一。

下面，我们以一幢10层高的住宅楼为例，介绍外墙保温工程量的计算过程。

1、墙体面积的计算首先，我们需要计算出10层楼外墙的面积。

我们以简单的长方形墙体为例，根据建筑图纸和建筑物的高度，我们可以计算出每层楼的长度和墙的高度，然后将每层楼的墙面积加起来，就可以得到全楼的外墙面积。

2、墙体厚度的计算墙体厚度需要根据保温材料的选择来确定。

我们以挂板保温为例，一般要求墙体厚度不小于10cm。

如果采用粘贴保温，则厚度可适当减薄。

3、保温材料的计算在挂板保温中，一般选择聚苯板或聚氨酯板来作为保温材料。

我们需要根据墙面积、保温材料厚度和每平方米保温材料的用量，来计算需要采购的保温材料数量。

4、保温钉的计算在挂板保温中，保温板需要用保温钉固定在墙体上。

保温钉的数量需要根据墙面积、保温板厚度和保温钉间距来确定。

一般来说，保温钉的间距为25cm*25cm。

5、外墙涂料的计算完成保温施工后，需要对外墙进行喷涂或涂刷。

这里我们以聚合物防水涂料作为外墙涂料，需要按照墙面积和每平方米涂料用量进行计算。

6、其他材料的计算除了保温材料和涂料外，还需要计算其他材料的用量，例如玻纤网格布、外墙角线、密封胶等。

7、人工成本的计算最后，需要计算工人施工外墙保温的工时和费用。

工资不同地区和公司有差异，但一般上传统挂网板保温，包括基层工程、施工工艺及保温系统的施工工程，其人工费用占到整个工程造价的60%左右。

通过以上步骤，我们可以计算出外墙保温工程所需要的材料和人工成本。

如果施工方能够正确计算工程量，避免材料的浪费和人工的重复工作，不仅可以提高施工效率和节约成本，更可以保证工程质量和满足业主的需求。

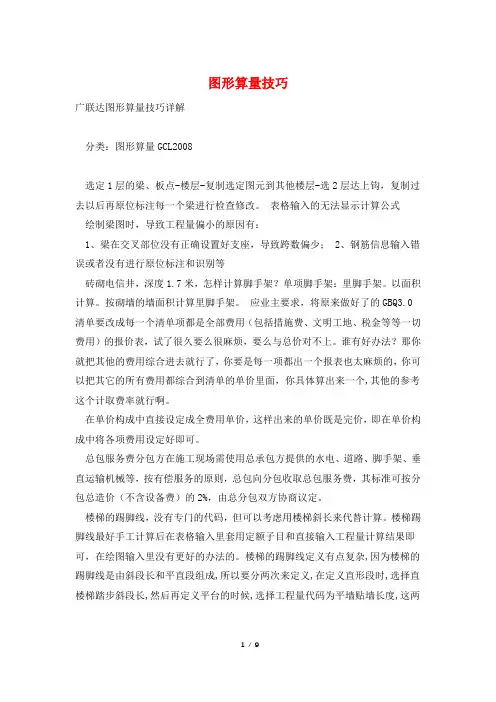

图形算量技巧广联达图形算量技巧详解分类：图形算量GCL2008选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进行检查修改。

表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在交叉部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进行原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。

以面积计算。

按砌墙的墙面积计算里脚手架。

应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用（包括措施费、文明工地、税金等等一切费用）的报价表，试了很久要么很麻烦，要么与总价对不上。

谁有好办法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个,其他的参考这个计取费率就行啊。

在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。

总包服务费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿服务的原则，总包向分包收取总包服务费，其标准可按分包总造价（不含设备费）的2%，由总分包双方协商议定。

楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。

楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的办法的。

楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。

地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。

屋面陶粒砼找坡3%如何绘图?最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗? 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。
