《重点部位细部作法标准化手册》编写提纲前言第一章地基与基础工程1、基础筏板后浇带留置2、地下外墙止水钢板做法3、抗浮锚杆防水收头构造4、地下室超前止水构造5、桩头防水做法第二章主体结构工程1、混凝土墙柱顶部及根部防漏浆措施2、梁柱核心区不同强度等级混凝土浇筑3、填充墙拉接筋预埋做法4、填充墙顶部砌筑做法5、构造柱马牙槎砌筑6、预制构件中穿线管、套管7、砌体上管线刻槽及填补8、构造柱与主体结构软连接构造9、钢筋直螺纹连接车丝做法10、剪力墙洞口工具式定型模板11、劲性结构梁柱节点深化设计与施工12、PC墙板套筒灌浆13、PC构件竖向接缝14、叠合楼板板底水平拼缝12、沥青道路管井周边基础做法13、路沿石转角处做法14、地下管廊预制构件节段拼装缝防水做法第三章屋面工程1、排烟（风）道做法：2、屋面排气孔做法3、屋面防水细部做法4、出屋面管道栈桥做法第四章装饰装修工程第一节外墙面工程1、室外构件顶部找坡及滴水槽做法2、外墙大角粉刷做法3、外墙变形缝做法4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工程1、填充墙与混凝土墙交界处理2、室内楼梯滴水线做法3、涂料内墙面阳角粉刷第三节建筑地面1、水泥砂浆楼梯踏步阳角保护2、地暖楼地面面层抗裂做法：3、室外散水防沉降、开裂做法4、大面积地坪基层抗裂做法5、大面积地坪分隔缝填充做法第四节门窗工程1、外窗打胶质量控制：2、门窗框与洞口填充处理做法3、卫生间等多水部位门套防潮做法第五章安装工程1、穿墙管道、桥架封堵做法2、配电室扁钢接地转角部位做法3、吊顶内电线管敷设4、屋顶风机电源管敷设做法5、桥架伸缩节、吊架做法6、联合支架、阶梯型联合支架做法7、配电柜上部排线做法（主要是省去做电缆沟和电缆敷设的麻烦）8、地暖工程地暖管固定、面层防开裂做法9、接地端子蝴蝶卡做法10、管道保温铁皮包裹做法11、吊架丝杆做法12、屋面避雷带敷设做法第二章，第九条钢筋直螺纹连接车丝做法施工要点：钢筋直螺纹车丝前，应采用砂轮片切割机对钢筋端头进行切割，切口端面与钢筋轴线垂直，切除马蹄形或者有扭曲的部分，不得用气割或者钢筋切断机进行切割。
![创优工程重点部位及细部做法[1]](https://uimg.taocdn.com/cd301ee2de80d4d8d05a4f45.webp)
六、创优工程重点部位及细部做法1、主体结构主体结构是确保建筑物安全使用的根本保证，不能有任何影响使用功能的质量问题和危及结构安全的隐患。
梁柱节点要方正，截面尺寸要准确，要做到内实外光，不能有裂缝、渗水、漏水等现像。
填充墙砌块砌筑灰缝要饱满、均匀，表面要平整，墙柱马牙槎留置、墙顶混砖要规范。
如下图有示：梁、柱模板施工图示柱钢筋定位图砼施工质量图示←地下室底板施工质量砖砌体施工质量图示2、地下室地下室表面要平整，表面不能有裂缝、麻面、起灰，做到无积水、无渗漏；地沟槽尺寸准确、坡度（向）正确，抹灰平整密实；沟盖板表面与地面要求平齐，缝隙均匀、严密；设备基础应与地面作法一致，有水、有油设备基础应有集中措施；刚性找平地面应设分格缝，缝距不大于6.0m，且在柱脚位置要交圈；敷贴地面表面要平整，对缝要准确，缝宽窄应一致，力求能做到“三同缝”，管道安装要整齐规范、标识清楚。
地下室施工质量要求如下图所示：地下室做法图示1地下室做法图示2地下室管道安装做法3、卫生间卫生间防水要到位，要做二次浸水试验。
排水坡度、坡向要正确，不能有渗漏。
卫生器具、蹲（坐）式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，做到地砖、墙砖、顶棚的排列与器具的安装标高，方位共同考虑。
力求做到“三同缝”如墙、地砖、吊顶、经纬线对齐；“六对齐”如洗脸色板上口墙砖缝对齐；台板立面档板与墙砖对齐；镜子上、下水平缝对齐，两侧对称、竖缝对齐；门上口和水平缝、立框和砖模数对齐；小便器、落地、上口、墙缝、两边和竖缝对齐；电线、电器开关、插座，上口水平缝对齐。
“一居中”即吊灯、地漏，包括对地砖、插座、吊顶、开关等居中布置；“一中心”即地漏在地板砖中心。
墙的排砖要有序，不能和安装形成杂乱无章。
等；隔板底部要有防锈措施，洗脸下支架安装牢固、防锈到位、排线（管）整齐、固定牢靠。
卫生间施工质量要求如下图所示：卫生间三同缝图示一居中、二对齐一中心施工图示4、屋面（1）屋面防水、找平、排气孔及通气孔。
预算索引分部分项施工做法图示地下室底板1、50mmC20细石混凝土，光面（底板分割缝按照柱网切割，油膏填缝）(分隔深度2公分，宽度0.5公分)2、自防水钢筋混凝土底板3、100厚C15素混凝土垫层注：截水沟做法按照甲方确认图纸计算。
侧墙外侧：1、20厚泡沫板保护层（聚苯乙烯泡沫板）2、2厚911聚氨酯防水涂膜（卓宝），包裹整个迎水面不包括梁（阴角倒圆角）3、自防水钢筋混凝土外墙（抗渗等级按设计要求）内侧：1、12厚1：3水泥砂浆打底2、8厚1：2.5水泥砂浆罩面（抹灰按照此做法）墙到板底，柱到梁底3、刮二道外墙防水腻子，一道封闭底漆4、刷两道防霉涂料（涂料、底漆甲供）顶板1、回填土/种植土,回填至建筑标高2、无纺布隔离层，与墙面交接处上翻100mm高，并用粘贴剂粘结3、60mm厚粒径10～30mm石子滤水层5、40mm 厚C20细石混凝土保护层，浇筑时必须一次压平抹光，6、2.0mm厚聚氨酯防水涂膜（上翻土方完成面200mm）17、抗渗钢筋混凝土顶板，混凝土抗渗等级不低于P6级，顶板混凝土结构起坡，坡度1% （与地下室底板及地面排水系统整体考虑找坡方向）8、顶棚做法：（1）顶棚不抹灰；（2）刮二道外墙防水腻子，一道封闭底漆；（3）刷两道防霉涂料（涂料、底漆甲供）。
内墙（含通风井、采光井）墙柱：1、刷两道防霉涂料（涂料、底漆甲供）2、刮外墙腻子二道，封闭底漆一道3、20厚水泥砂浆抹灰注：柱子做到梁底，墙做到板底（梁下有填充墙的做到板底）注：水电井随砌随抹（配合比1:2.5强度M15，20厚）钢丝挂网1、外墙砌体表面满挂网，延伸至混凝土面125mm2、内墙砌体与混凝土交界面挂网宽度250mm3、室内开槽部位挂网宽度250mm4、室内配电箱背侧位置墙面挂网延长125mm5、非包砌烟道满挂网延至墙面125mm注：整栋楼做法踢脚线1、刷两道150高深灰色防霉涂料（底漆、涂料甲供）（踢脚线仅颜色与上部不同）2、刮外墙腻子二道，封闭底漆一道3、20厚水泥砂浆抹灰架空层地面原混凝土结构层，不需收光，二次装饰暂不计分三种情况1、无顶板有回填土地面——100厚C20钢筋砼（双层双向钢筋8@200）、100厚碎石垫层、素土夯实，压实系数0.9；2、有顶板有回填土地面——100厚C20钢筋砼（单层双向钢筋8@200）、100厚碎石垫层、素土夯实，压实系数0.9；3、原混凝土地下室顶板2墙面1、12厚1：3水泥砂浆打底2、8厚1：2.5水泥砂浆罩面（抹灰按照此做法）墙到板底标准层楼面楼面（客厅、房间）1、混凝土结构层2、35厚1:2.5水泥砂浆找平层，压光注：铺木地板的部位做找平（按精装图确定铺木地板区域）卫生间楼面（小降板）高层1、20厚1：3水泥砂浆保护层2、1.5厚聚合物类水泥防水涂料，完成面上翻200，淋浴区上翻1800mm（建筑标高）。

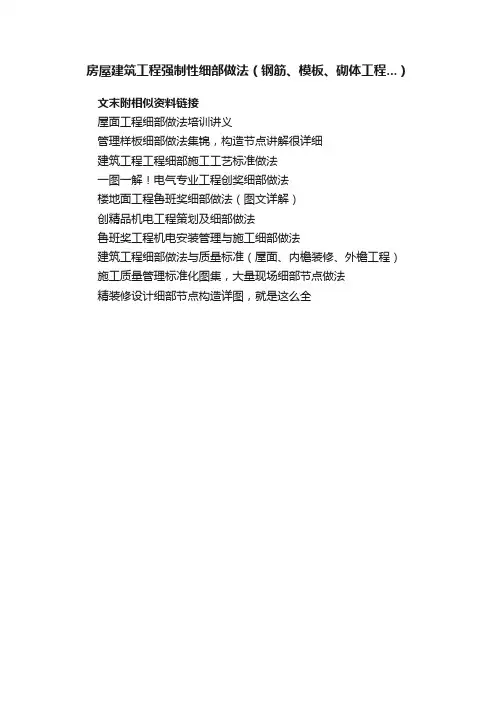

房屋建筑工程强制性细部做法（钢筋、模板、砌体工程...）
文末附相似资料链接
屋面工程细部做法培训讲义
管理样板细部做法集锦，构造节点讲解很详细
建筑工程工程细部施工工艺标准做法
一图一解！电气专业工程创奖细部做法
楼地面工程鲁班奖细部做法（图文详解）
创精品机电工程策划及细部做法
鲁班奖工程机电安装管理与施工细部做法

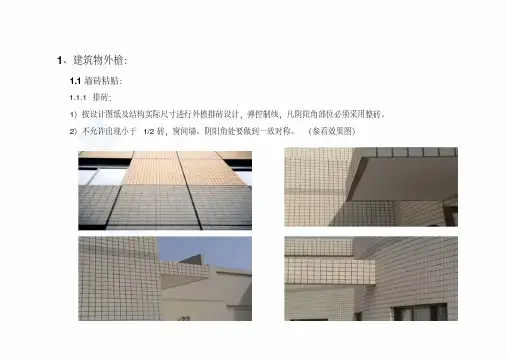

建筑工程细部做法与质量标准（屋面、内檐装修、外檐工程）施工质量管理标准化图集，大量现场细部节点做法
精装修设计细部节点构造详图，就是这么全。

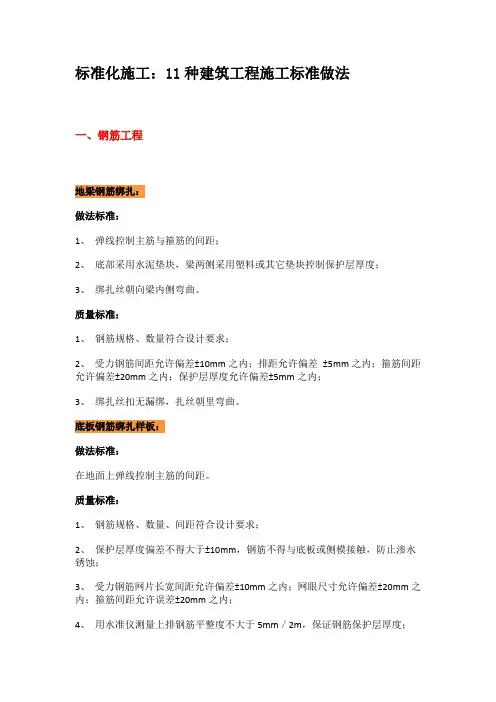

标准化施工：11种建筑工程施工标准做法一、钢筋工程地梁钢筋绑扎：做法标准：1、弹线控制主筋与箍筋的间距；2、底部采用水泥垫块，梁两侧采用塑料或其它垫块控制保护层厚度；3、绑扎丝朝向梁内侧弯曲。
质量标准：1、钢筋规格、数量符合设计要求；2、受力钢筋间距允许偏差±10mm之内；排距允许偏差±5mm之内；箍筋间距允许偏差±20mm之内；保护层厚度允许偏差±5mm之内；3、绑扎丝扣无漏绑，扎丝朝里弯曲。
底板钢筋绑扎样板：做法标准：在地面上弹线控制主筋的间距。
质量标准：1、钢筋规格、数量、间距符合设计要求；2、保护层厚度偏差不得大于±10mm，钢筋不得与底板或侧模接触，防止渗水锈蚀；3、受力钢筋网片长宽间距允许偏差±10mm之内；网眼尺寸允许偏差±20mm之内；箍筋间距允许误差±20mm之内；4、用水准仪测量上排钢筋平整度不大于5mm／2m，保证钢筋保护层厚度；5、绑扎丝扣无漏绑，扎丝朝里弯曲。
钢筋套筒连接样板：做法标准：1、钢筋下料采用无齿锯切割，端面平直；2、钢筋套筒合格，钢筋螺纹加工牙形饱满，无断牙秃牙等缺陷；螺纹加工完毕，应套保护盖保护；3、套筒连接采用扭矩扳手连接，拧紧力矩值符合规范要求；4、逐一检查，合格后点油漆标明。
质量标准：1、钢筋端头应与轴线垂直，不得有马蹄形或挠曲；2、扭矩扳手拧紧力矩值符合规范或设计要求，力矩扳手的精度为±15%；3、连接后每端外露不能超过一个完整丝；4、两条互相连接的钢筋肋部应在一条直线上。
二、模板工程木模板安装样板：做法标准：1、模板接缝不应漏浆；采用硬拼缝；2、模板使用前应涂刷隔离剂；3、模板安装的偏差应符合规范规定。
质量标准：1、全数检查模板接缝和隔离剂涂刷情况；2、模板安装后检查模板允许偏差：轴线位置5mm之内；截面尺寸：＋4mm到-5mm；3、相邻模板表面高低差允许偏差2mm以内；表面平整度不能大于5mm；4、顶板模板需按照跨度的1/1000~3/1000起拱。
预算索引分部分项施工做法图示地下室底板1、50mmC20细石混凝土，光面（底板分割缝按照柱网切割，油膏填缝）(分隔深度2公分，宽度0.5公分)2、自防水钢筋混凝土底板3、100厚C15素混凝土垫层注：截水沟做法按照甲方确认图纸计算。
侧墙外侧：1、20厚泡沫板保护层（聚苯乙烯泡沫板）2、2厚911聚氨酯防水涂膜（卓宝），包裹整个迎水面不包括梁（阴角倒圆角）3、自防水钢筋混凝土外墙（抗渗等级按设计要求）内侧：1、12厚1：3水泥砂浆打底2、8厚1：2.5水泥砂浆罩面（抹灰按照此做法）墙到板底，柱到梁底3、刮二道外墙防水腻子，一道封闭底漆4、刷两道防霉涂料（涂料、底漆甲供）顶板1、回填土/种植土,回填至建筑标高2、无纺布隔离层，与墙面交接处上翻100mm高，并用粘贴剂粘结3、60mm厚粒径10～30mm石子滤水层5、40mm 厚C20细石混凝土保护层，浇筑时必须一次压平抹光，6、2.0mm厚聚氨酯防水涂膜（上翻土方完成面200mm）17、抗渗钢筋混凝土顶板，混凝土抗渗等级不低于P6级，顶板混凝土结构起坡，坡度1% （与地下室底板及地面排水系统整体考虑找坡方向）8、顶棚做法：（1）顶棚不抹灰；（2）刮二道外墙防水腻子，一道封闭底漆；（3）刷两道防霉涂料（涂料、底漆甲供）。
内墙（含通风井、采光井）墙柱：1、刷两道防霉涂料（涂料、底漆甲供）2、刮外墙腻子二道，封闭底漆一道3、20厚水泥砂浆抹灰注：柱子做到梁底，墙做到板底（梁下有填充墙的做到板底）注：水电井随砌随抹（配合比1:2.5强度M15，20厚）钢丝挂网1、外墙砌体表面满挂网，延伸至混凝土面125mm2、内墙砌体与混凝土交界面挂网宽度250mm3、室内开槽部位挂网宽度250mm4、室内配电箱背侧位置墙面挂网延长125mm5、非包砌烟道满挂网延至墙面125mm注：整栋楼做法踢脚线1、刷两道150高深灰色防霉涂料（底漆、涂料甲供）（踢脚线仅颜色与上部不同）2、刮外墙腻子二道，封闭底漆一道3、20厚水泥砂浆抹灰架空层地面原混凝土结构层，不需收光，二次装饰暂不计分三种情况1、无顶板有回填土地面——100厚C20钢筋砼（双层双向钢筋8@200）、100厚碎石垫层、素土夯实，压实系数0.9；2、有顶板有回填土地面——100厚C20钢筋砼（单层双向钢筋8@200）、100厚碎石垫层、素土夯实，压实系数0.9；3、原混凝土地下室顶板2墙面1、12厚1：3水泥砂浆打底2、8厚1：2.5水泥砂浆罩面（抹灰按照此做法）墙到板底标准层楼面楼面（客厅、房间）1、混凝土结构层2、35厚1:2.5水泥砂浆找平层，压光注：铺木地板的部位做找平（按精装图确定铺木地板区域）卫生间楼面（小降板）高层1、20厚1：3水泥砂浆保护层2、1.5厚聚合物类水泥防水涂料，完成面上翻200，淋浴区上翻1800mm（建筑标高）。
《重点部位细部作法标准化手册》编写提纲前言第一章地基与基础工程1、基础筏板后浇带留置2、地下外墙止水钢板做法3、抗浮锚杆防水收头构造4、地下室超前止水构造5、桩头防水做法第二章主体结构工程1、混凝土墙柱顶部及根部防漏浆措施2、梁柱核心区不同强度等级混凝土浇筑3、填充墙拉接筋预埋做法4、填充墙顶部砌筑做法5、构造柱马牙槎砌筑6、预制构件中穿线管、套管7、砌体上管线刻槽及填补8、构造柱与主体结构软连接构造9、钢筋直螺纹连接车丝做法10、剪力墙洞口工具式定型模板11、劲性结构梁柱节点深化设计与施工12、PC墙板套筒灌浆13、PC构件竖向接缝14、叠合楼板板底水平拼缝12、沥青道路管井周边基础做法13、路沿石转角处做法14、地下管廊预制构件节段拼装缝防水做法第三章屋面工程1、排烟(风)道做法:2、屋面排气孔做法3、屋面防水细部做法4、出屋面管道栈桥做法第四章装饰装修工程第一节外墙面工程1、室外构件顶部找坡及滴水槽做法2、外墙大角粉刷做法3、外墙变形缝做法4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工程1、填充墙与混凝土墙交界处理2、室内楼梯滴水线做法3、涂料内墙面阳角粉刷第三节建筑地面1、水泥砂浆楼梯踏步阳角保护2、地暖楼地面面层抗裂做法:3、室外散水防沉降、开裂做法4、大面积地坪基层抗裂做法5、大面积地坪分隔缝填充做法第四节门窗工程1、外窗打胶质量控制:2、门窗框与洞口填充处理做法3、卫生间等多水部位门套防潮做法第五章安装工程1、穿墙管道、桥架封堵做法2、配电室扁钢接地转角部位做法3、吊顶内电线管敷设4、屋顶风机电源管敷设做法5、桥架伸缩节、吊架做法6、联合支架、阶梯型联合支架做法7、配电柜上部排线做法(主要是省去做电缆沟和电缆敷设的麻烦)8、地暖工程地暖管固定、面层防开裂做法9、接地端子蝴蝶卡做法10、管道保温铁皮包裹做法11、吊架丝杆做法12、屋面避雷带敷设做法第二章,第九条钢筋直螺纹连接车丝做法施工要点:钢筋直螺纹车丝前,应采用砂轮片切割机对钢筋端头进行切割,切口端面与钢筋轴线垂直,切除马蹄形或者有扭曲的部分,不得用气割或者钢筋切断机进行切割.加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致.丝扣加工长度大于1/2套筒长度.然后采用磨光机将加工的直螺纹丝头的毛刺打磨平整,加套塑料保护帽. 做法详图:实例图:钢筋下料端头切除车丝检查丝扣长度端头毛刺打磨加套保护帽第二章,第十条剪力墙洞口工具式定型模板施工要点:使用木方、木模板制作成“口”型基本框架,通过钢制转角夹具对直角处进行固定形成整体定型模板.将制作好的门窗洞口定型模板安装到洞口位置;使用钢丝绳与花篮螺栓对就位后的定型模板进行纠偏;达到垂直要求后的定型模板,在其上下用钢筋头焊在钢筋骨架上,固定上下位置;再在洞口的左右两侧焊接钢筋头,固定定型模板的左右位置;为防止定型模板变形,在水平及竖直方向采用钢架管(4)对顶加固,间距为200米米-400米米.做法详图:第二章,第十一条劲性结构梁柱节点深化设计与施工施工要点:因BI米技术具有模拟性及可视化特点,利用已有的CAD结构模型和Tekla Structures系列软件先进行钢构件模型搭建,实现钢构件3D实体建模,给予形象而直观化的认知,其次在钢构件模型的基础上进行钢筋模型搭建,然后分析劲性节点及交叉关系,对其进行调整并优化.1、采用Tekla Structures软件开展钢构件复杂节点深化设计,实现钢构件3D实体建模,给予形象而直观化的认知,3D模型包含了设计、制造、安装的全部信息需求,提高了制造和安装效率.2、在钢构件复杂节点模型的基础上,根据平面设计图纸中梁、柱配筋信息,建立钢筋与钢构件的关系模型,发现节点连接问题及冲突,并对其进行处理,同时优化节点设计,确保构件制作质量,从而提高工程整体质量.3、混凝土梁与钢柱连接,为了减少钢筋搭接,一端采用接驳器连接,一端采用连接板连接.做法详图:实例图:第二章,第十二条PC构件竖向接缝施工要点:套筒灌浆连接是指在预制混凝土构件中预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式.PC构件与现浇构件的接合部,PC构件间的连接,PC构件与梁的连接,都采用了现浇混凝土.这些部位转角比较多,可采用定型模板.模板加固都使用对拉螺栓固定.在预制墙板时留好对拉螺栓预留孔.采用连通灌浆还需要进行划分灌浆区域,通常任意两个灌浆套筒间距不超过1.5米.灌浆前,对预制构件底部缝隙进行封闭,封闭材料通常使用高强砂浆.做法详图:第二章,第十三条PC墙板套筒灌浆施工要点:套筒灌浆连接是指在预制混凝土构件中预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式. 其连接性能应满足《钢筋机械连接技术规程》JGJ 107-2010 中的Ⅰ级接头的要求,预制剪力墙中钢筋接头处套筒外侧钢筋的混凝土保护层厚度不应小于15米米,预制柱中钢筋接头处套筒外侧箍筋的混凝土保护层厚度不应小于20米米,套筒之间的净距不应小于25米米.做法详图:实例图:第二章,第十四条叠合楼板板底水平拼缝施工要点:首先确定叠合楼板钢模具加工尺寸,对预埋构件进行精准定位;搭设临时支撑→调整支撑龙骨→叠合板安装→安装板上层钢筋网片→浇筑混凝土→养护→拆除临时支撑→板底拼缝的处理;清理板面及板缝→将叠合楼板钢筋锚入支座中→绑扎支座处负弯矩短钢筋.做法详图:实例图:第二章,第十五条沥青道路管井周边基础做法施工要点:沥青道路管井周边易塌陷,主要原因为周边基础夯实不密实或者砌筑管井漏水等原因导致周边下沉,在施工时,具备条件时,尽可能现浇钢筋混凝土管井,杜绝漏水,另一方面,周边采用粘土按每层250米米进行人工夯实,确保不沉陷.实例图:第二章,第十六条路沿石转角做法施工要点:1.路沿石必须按线码砌侧平石,侧平石要安正,切忌前仰后合,侧面顶线顺直圆滑平顺,无高低错牙现象,平面无上下错台、内外错牙现象.2.路沿石必须座浆砌筑,座浆必须密实,严禁塞缝砌筑;3.路沿石接缝处错位不超过1米米;侧石和平石必须在中间均匀错缝.4.路沿石侧平石应保证尺寸和光洁度满足设计要求.外观美观,对弯道部分侧石应按设计半径专门加工弯道石,砌筑时保证线形流畅、圆顺、拼缝紧密.弧形侧石必须人工精凿后抛光处理.5.路沿石后背应还土夯实,夯实宽度不小于50米米,厚度不小于15米米.6.路沿石勾缝:勾缝时必须再挂线,把侧石缝内的杂物剔除干净,用水润湿,然后用1:2.5水泥砂浆灌缝填实勾干.7.侧平石勾缝、安砌后适当浇水养护.做法详图:第二章,第十七条地下管廊预制构件节段拼装缝防水做法施工要点:采用插口工作面密封+端面密封的防水构造形式,插口深度为100~130米米,接口转角为1.5°~2.5°,接口防水采用2道橡胶圈主防水,插口橡胶采用三元乙丙楔形弹性橡胶圈,断面为CEPZ150型遇水膨胀弹性复合胶垫.插口胶条采用滑动就位安装,针对外侧漏水进入管廊,楔形圈张口方向朝外,抵抗外部水压.预制管廊接口处设置注浆管对管廊接口处进行注胶、注浆封装等维护措施.做法详图:实例图:第三章,第三条屋面防水细部做法施工要点:(1)檐口、天沟、檐沟防水构造应符合下列规定:1)天沟、檐沟应增铺附加层.当采用沥青防水卷材时应增铺一层卷材;当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层.2)天沟、檐沟与屋面交接处的附加层宜空铺,空铺宽度应为200米米.3)卷材防水层应由沟底翻上至沟外檐顶部,天沟、檐沟卷材收头应用水泥钉固定,并用密封材料封严.4)在天沟、檐沟与细石混凝土防水层的交接应留凹槽并用密封材料嵌填严密.5)高低跨内排水天沟与立墙交接处应采取适应变形的密封处理.(2)檐口的防水构造做法:无组织排水檐口8OO米米范围内卷材应采取满粘法;卷材收头应压入凹槽并用金属压条固定,密封材料封口;涂膜收头应用防水涂料多遍涂刷或用密封材料封严;檐口下端应抹出鹰嘴或滴水槽.(3)女儿墙泛水的防水构造做法1)铺贴泛水处的卷材应采取满粘法.泛水收头应根据泛水高度和泛水墙体材料确定收头密封形式;砖墙上的卷材收头可直接铺压在女儿墙压顶下,压顶应做防水处理;也可压人砖墙凹槽内固定密封,凹槽距屋面找平层最低高度不应小于250米米,凹槽上部的墙体应做防水处理;混凝土墙上的卷材收头应采用金属压条钉压,并用密封材料封严.2)泛水宜采取隔热防晒措施,可在泛水卷材面砌砖后抹水泥砂浆或浇细石混凝上保护;亦可采用涂刷浅色涂料或粘贴铝箔保护层.(4)变形缝的防水构造做法1)变形缝的泛水高度不应小于250米米,防水层应铺贴到变形缝两侧砌体的上部.2)变形缝内宜填充聚苯乙烯泡沫塑料或沥青麻丝,上部填放衬垫材料,并应用卷材封盖,顶部应加扣混凝土盖板或金属盖板,混凝土盖板的接缝应用密封材料嵌填.(5)水落口防水构造应符合下列规定1)水落口杯上口的标高应设置在沟底的最低处.2)防水层伸入水落口杯内不应小于50米米.3)水落口周围直径500米米范围内坡度不应小于5%,并采用防水涂料或密封材料涂封,其厚度不应小于2米米o4)水落口杯与基层接触处应留宽20米米、深20米米凹槽,并嵌填密封材料.(6)凝土压顶女儿墙、山墙可采用现浇混凝土或预制混也可采用金属制品或合成高分子卷材封顶.(7)反梁过水孔构造应符合下列规定1)应根据排水坡度要求留设反梁过水孔,图纸应注明孔底标高.2)留置的过水孔高度不应小于150米米,宽度不应小于250米rxi;当采用预留管做过水孔时,管径不得小于75米米.3)过水孔可采用防水涂料或密封材料做防水处理.预埋管道两端周围与混凝土接触处应留凹槽,用密封材料封严.(8)伸出屋面管道的防水构造应符合下列要求1)管道根部直径500米米范围内,找平层应抹出高度不小于30米米的圆台.2)管道周围与找平层或细石混凝土防水层之间,应预留20米米×20米米的凹槽,并用密封材料嵌填严密.防水层收头应用金属箍箍紧,并用密封材料封严.3)管道根部四周应增设附加层,宽度和高度不应小于300米米.(9)屋面垂直出人口防水层收头应压在混凝土压顶圈下(图13.6.1—16);水平出入口防水层收头应压在混凝土踏步下,防水层的泛水应设护墙.做法详图:檐沟防水细部做法1一防水层;2一附加层;3一水泥钉;4一密封材料檐沟卷材收头做法1一防水层;2一附加层;3一水泥钉;4一密封材料;5—钢压条高低跨变形缝做法1一密封材料;2一金属或合成高分子防水卷材盖板;3—防水层;4一金属压条水泥钉固定;5一水泥钉无组织排水檐口做法1一防水层;2一密封材料;3一水泥钉砖墙卷材泛水收头做法1—密封材料;2一附加层;3一防水层;4一水泥钉;5一防水处理混凝土墙卷材泛水收头做法1一密封材料;2一附加层;3一防水层;4一金属、合成高分子防水卷材盖板;5一水泥钉变形缝构造(砖墙)做法1一衬垫材料;2一卷材封盖;3一防水层;4一附加增强层;5一沥青麻丝;6一水泥砂浆;7—混凝土盖板变形缝构造(混凝土墙)做法1一防水层;2一附加防水层;3一合成高分子卷材;4—聚乙烯泡沫棒;5一混凝土压顶;6一保护层;7一保温层;8一衬垫材料(聚乙烯泡沫板)高低跨变形缝做法1一找平层;2一防水层;3一合成高分子卷材;4—聚乙烯泡沫棒;5一衬垫材料(聚乙烯泡沫板);6一金属板;7一固定、密封;8一附加防水层;9一保护层;10一保温层变形缝(结构为预制板)做法变形缝防水层;.1—13横式水落口2一附加层;3—密封材料;4一水落口直式水落口1一防水层;2一附加层;3一密封材料;4一水落口杯伸出屋面管道防水构造1一防水层;2—附加层;3一密封材料;4一金属箍垂直出入口防水构造1一防水层;2一附加层;3一人孔盖;4—混凝土压顶圈水平出人口防水构造1一防水层;2一附加层;3一护墙;4一踏步第三章,第四条出屋面管道栈桥做法施工要点:出屋面管道栈桥需结合排砖的分割和颜色进行加工,对于高度小于500米米的管道栈桥,宜采用铁艺成品栈桥,造型美观,对于高度超过500米米的管道栈桥,可采用型钢进行加工制作,在栈桥两侧设置不小于1.2米高的栏杆扶手,防止人员失足摔伤.实例图:第三章,第一节,第四条幕墙装饰及不规则部位采用定制材料做法施工要点:随着建筑材料和工艺的更新,幕墙工程作为建筑物的重要装饰工程,材料也趋于多样化:金属幕墙、玻璃幕墙、石材幕墙、水泥纤维丝板幕墙、陶瓷幕墙等逐渐普及.而幕墙工程部分节点不规则造型部位因细部节点复杂、造型线条多变、现场加工难度大等因素影响,为保证幕墙材料防火节能、抗压吸音等性能指标,宜根据图纸对材质进行深化设计后定制幕墙材料,交由工厂预制完成后运至现场进行安装.有条件的情况下可利用软件进行装饰面预拼装,对所有块料进行编号后全部进行工厂加工,现场仅安装即可.实例图:第四章第三节 3条室外散水防沉降、开裂做法施工要点:考虑建筑美观与设计规范要求,散水找坡在基层完成,基层回填密实,防止沉陷,坡度控制为4%~5%为宜.散水外缘高出室外地坪5厘米,砼散水应采用原浆压实收光覆盖养护,外缘模板在砼初凝前拆除.伸缩缝设置,每12米设置一道伸缩缝,在转角处增设45度斜缝,缝宽10米米、深20~30米米为宜;沿建筑物外墙通长断开设置的沉降缝深度同散水厚度,缝宽为15米米宜;缝内采用柔性防水材料填充密实,防止温度变形、收缩开裂.做法详图:实例图:第四章,第三节,第五条第三章,第三节,第三条大面积地坪基层抗裂做法施工要点:先策划后施工,为防止地坪的不均匀开裂,分块面积不宜过大,按照现场柱距沿柱轴线切真缝.每个施工分仓区为连续或者平行施工,浇筑间隔时间不宜小于3天.为更好的释放混凝土温度应力及收缩应力,在浇筑混凝土时,按照跳仓浇筑技术进行浇注施工.跳仓范围根据前期策划的分块原则进行设置.通过跳仓技术浇筑,能有效地释放混凝土应力,保证混凝土地坪浇筑质量.槽钢模板仅用于分仓处.注意支设模板时应超出分仓缝2～3厘米,拆模后将此部分混凝土上部3厘米切除,以保持分仓缝的顺直.支撑架间距:按距槽钢端部250米米、中间部位间距1000米米控制.相邻槽钢接缝处粘上海绵条,防止漏浆,以保证施工缝处混凝土的密实.混凝土浇筑完成24h后,即开始用切割机按照轴网分割为相应的分割单元.切割宽度为5米米,深度为30米米.表面切割有效地释放混凝土表面应力,保证了地坪混凝土质量.虽然采用了跳仓浇筑,使混凝土应力得到一定程度的释放,但是混凝土应力释放是一个很漫长的过程.为此,在施工缝位置设置抗裂拉杆.抗裂拉杆为:圆钢20@500,长度为600米米,两边各预留300米米,间距500米米.在混凝土浇筑前,在施工缝两侧预留.为防止墙边、柱边混凝土面层开裂,减少混凝土在此部位的外力约束,在距结构墙边、柱边四周设置一圈分隔缝,分隔缝采用10米米厚苯板固定设置在墙、柱边.振捣:使用插入式振捣棒和平板式振捣器进行振捣作业.混凝土振捣后水平仪检测模板水平情况,对偏差部分进行调整.混凝土面的整平采用专门制作的混凝土整平梁架进行,采用L50角钢焊接制作,将小型振动器放在振捣梁架上.混凝土面用振动梁架振捣完后,用3米长铝合金刮尺将砼刮平,待混凝土沉实后对低凹处适当填补砼,然后用木抹子搓平压实,再进入面层金刚砂施工工艺.卸模及边缘混凝土切除:卸模可在耐磨材料地坪完成后第二天进行.卸模作业时应注意不损伤地台边缘.做法详图:实例图:第三章,第三节,第四条大面积地坪分隔缝填充做法施工要点:大面积地坪施工时,宜根据地坪配筋与否及设计要求设置不大于4000米米*4000米米的分隔缝,缝宽不大于20米米.分隔缝可采用预留或后切的做法(本做法仅讨论预留做法).施工时需注意控制预留缝的线型和深度,做好成品保护,确保分隔缝无破损,后期地坪不开裂.做法详解:1.地面基层找平,预留分隔缝安装位置,预留分隔缝可采用成品Y字形镀锌铁皮栏板或10米米厚挤塑聚苯板,两侧用同标号砂浆固定;2.地坪混凝土浇注,养护;3.将预留的分格缝渣用高压吹风机清理干浄并用沥青橡胶聚合物灌封胶灌封.(若为预留挤塑聚苯板,需将苯板全部清理干净后填充)实例图:第四章,第四节,第一条外窗打胶质量控制施工要点:1.门窗扇应保证合理的胶缝间隙(5米米-8米米),打胶作业应在洁净工作间进行,注胶前要清洁型材和玻璃与硅胶的结合面,注胶及养护应在温度适宜的环境中作业(5°--40°之间),保证密封胶与玻璃、铝材有良好粘结.2.打胶时应注意清洁注胶槽口及基层,并在保证干燥的前提下打胶.3.打胶所用材料必须符合图纸设计要求,宜采用中性硅酮密封胶,严禁在涂料面层上直接打胶.4.施打密封胶应保证连续、光滑、粘结牢固,不得有气泡、开裂和脱胶现象.第四章,第四节,第二条门窗框与洞口填充处理做法施工要点:现场施工中往往存在门窗框与预留洞口存在不同误差的缝隙,以窗框为例,预制砂浆块,掺加玻璃纤维(具体尺寸根据现场缝隙定).用塞缝神器填堵窗框、预制砂浆快缝隙;后在预制砂浆块上挂耐碱纤维网格布,用15米米厚1:3专用抗裂砂浆抹面.做法详图:实例图:第四章第四节第三条卫生间等多水部位门套防潮做法施工要点:在多水房间木质门套离地15~20厘米高度范围内,换用石材等其他耐水防潮材料制作门套.对石材下口及内里面做好防返碱背涂处理,内衬龙骨采用钢制材料,防止受潮、起锈.对与地面及上不木门框相接部位做好打胶处理,防止潮气渗入.做法详图:无实例图:第五章,第七条配电柜上部排线做法施工要点:配电柜上部排线需核算配电柜距顶板的净空,确保上部有足够的空间安装金属线槽且应预留足够的检修操作空间,布线应平直、整齐、统一,走线合理,接点不得松动,便于检查和检修;走线通道应尽可能少,且横平竖直.同一通道中的导线要分类集中,单层平行密排或成束时应紧贴敷设面,同一层次的导线应高低或前后一致,不能交叉.做法详图:实例图:第五章,第八条地暖工程地暖管固定、面层防开裂做法施工要点:地暖管弯头两端宜设固定卡;固定间距必须满足直线段固定点间距宜为0.5-0.7米,弯曲管段固定点间距宜为0.2-0.3米.一个回路用一盘整管且地面下敷设的盘管埋地部分不应有接头,地暖管用扎带和卡钉与面层钢丝网片固定牢固,严禁有翘起.做法详图:实例图:第五章,第九条接地端子蝴蝶卡做法施工要点:接地端子沿建筑物墙壁水平敷设或在墙上安装接地端子时,距地面高度宜为250～300米米;与建筑物墙壁间的间隙宜为10～15米米,并均匀涂刷15～100米米宽度相等的黄绿相间条纹标志漆,蝴蝶卡与接地端子铜排应固定牢固、不松动、不脱落.做法详图:实例图:第五章,第十条管道保温铁皮包裹做法施工要点:铁皮保护层必须紧贴保温层,搭接宽度为30米米,搭接应沿顺水方向,搭接缝隙保持一致且尽可能在阴面布置;整体美观、中心在同一直线上、大小一致、环向和横向均有压边.铁皮板表面平整,自攻钉固定牢固,横向在靠近滚边处自攻螺钉固定、间距一致,弯头每节分片上固定螺钉不少于2个.管径大于32的管道弯头必须按照“虾壳”状安装,法兰和变径处端面做成大小头严禁做成咬口状.做法详图:实例图:吊架丝杆做法施工要点:丝杆吊架制作必须使用专用的施工机械进行切割、开孔并去除毛刺进行倒角,丝杆上端膨胀螺栓必须进行受力计算确保管道安装安全,管道必须可靠的固定在支架上且在安装前必须进行除锈刷漆. 做法详图:实例图:屋面避雷带敷设做法施工要点:避雷带需沿着屋脊、屋顶边缘及女儿墙安装时、应是支架垂直固定牢固,支架高度不应小于150米米,直线段支架水平间距为1-1.5米、垂直段支架垂直间距为1.5-2米,其中转弯处支架应距转弯中点0.25-0.5米且转弯处避雷带弯曲半径不宜小于圆钢直径的10倍、弯曲角度大于90度. 避雷带过伸缩缝时应向侧面弯曲成半径为100米米的弧形,安装好的避雷带应平直、牢固、不应有高低起伏和弯曲现象.做法详图:实例图:。
