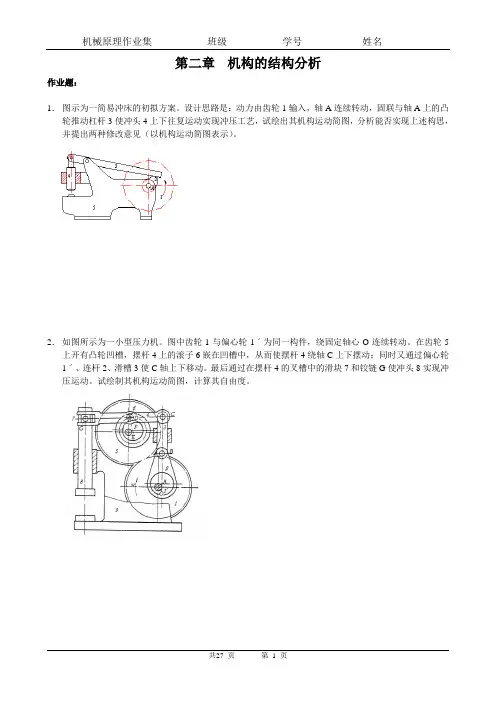

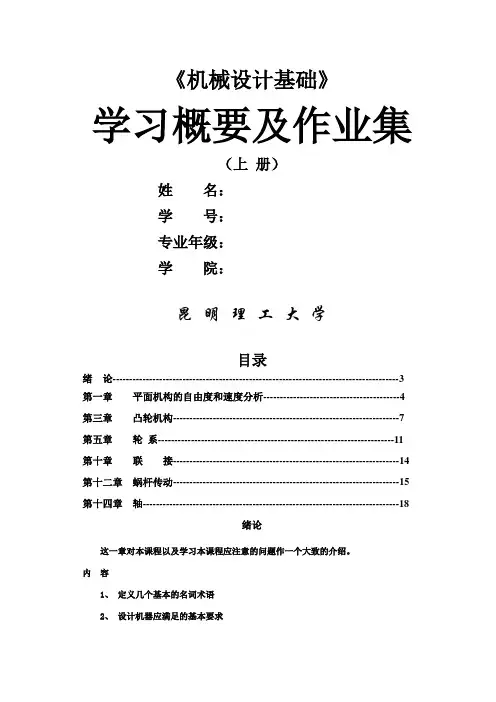

《机械设计基础》学习概要及作业集（上册）姓名：学号：专业年级：学院：昆明理工大学目录绪论--------------------------------------------------------------------------------------3 第一章平面机构的自由度和速度分析-----------------------------------------4 第三章凸轮机构--------------------------------------------------------------------7 第五章轮系-----------------------------------------------------------------------11 第十章联接--------------------------------------------------------------------14 第十二章蜗杆传动--------------------------------------------------------------------15第十四章轴-----------------------------------------------------------------------------18绪论这一章对本课程以及学习本课程应注意的问题作一个大致的介绍。
内容1、定义几个基本的名词术语2、设计机器应满足的基本要求3、机械设计的几种方法和机械设计的大致步骤4、课程研究的内容与教学目标5、本课程的特点和学习方法重点机械设计的基本要求课程研究内容与目标课程特点和学习方法难点机械设计应满足的基本要求思考题1.对具有下述功用的机器各举出两个实例：（1）原动机；（2）变换机械能为其他形式能量的机器；（3）变换物料的机器；（4）变换或传递信息的机器；（5）传递物料的机器；（6）传递机械能的机器。

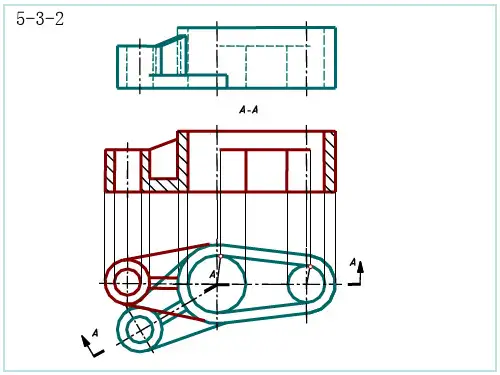

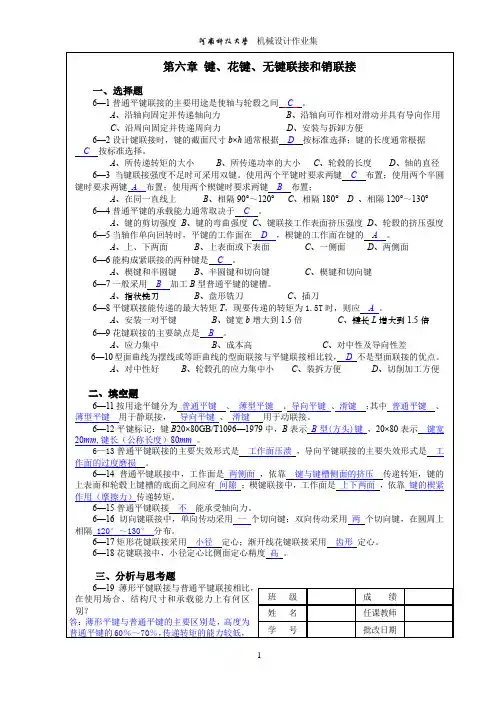

班 级成 绩姓 名任课教师学 号批改日期第六章 键、花键、无键联接和销联接一、选择题6—1普通平键联接的主要用途是使轴与轮毂之间 C 。
A 、沿轴向固定并传递轴向力B 、沿轴向可作相对滑动并具有导向作用C 、沿周向固定并传递周向力D 、安装与拆卸方便6—2设计键联接时，键的截面尺寸b ×h 通常根据 D 按标准选择；键的长度通常根据C 按标准选择。
A 、所传递转矩的大小B 、所传递功率的大小C 、轮毂的长度D 、轴的直径 6—3 当键联接强度不足时可采用双键。
使用两个平键时要求两键 C 布置；使用两个半圆键时要求两键 A 布置；使用两个楔键时要求两键 B 布置；A 、在同一直线上B 、相隔90°～120°C 、相隔180°D 、相隔120°～130° 6—4普通平键的承载能力通常取决于 C 。
A 、键的剪切强度B 、键的弯曲强度C 、键联接工作表面挤压强度D 、轮毂的挤压强度 6—5当轴作单向回转时，平键的工作面在 D ，楔键的工作面在键的 A 。
A 、上、下两面B 、上表面或下表面C 、一侧面D 、两侧面 6—6能构成紧联接的两种键是 C 。
A 、楔键和半圆键B 、半圆键和切向键C 、楔键和切向键 6—7一般采用 B 加工B 型普通平键的键槽。
A 、指状铣刀B 、盘形铣刀C 、插刀6—8平键联接能传递的最大转矩T ，现要传递的转矩为1.5T 时，则应 A 。
A 、安装一对平键B 、键宽b 增大到1.5倍C 、键长L 增大到1.5倍 6—9花键联接的主要缺点是 B 。
A 、应力集中B 、成本高C 、对中性及导向性差 6—10型面曲线为摆线或等距曲线的型面联接与平键联接相比较，D 不是型面联接的优点。
A 、对中性好B 、轮毂孔的应力集中小C 、装拆方便D 、切削加工方便二、填空题6—11按用途平键分为 普通平键 、 薄型平键 、 导向平键 、 滑键 ；其中 普通平键 、薄型平键 用于静联接， 导向平键 、 滑键 用于动联接。
《机械控制工程基础》作业集层次：高起专授课教师：王军平时间：2014年3月31日《机械控制工程基础》目录第一章绪论第二章拉普拉斯变换的数学方法第三章系统的数学模型第四章控制系统的时域分析第五章系统的频率特性第六章系统的稳定性第一章绪论本章重点：1.控制系统的组成及基本要求；本章难点分析系统的控制原理。
题型-分析及问答题1、根据下图所示的电动机速度控制系统工作原理图，完成：(1) 将a，b与c，d用线连接成负反馈状态；(2) 画出系统方框图。
2、下图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
3、下图为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
4、下图是控制导弹发射架方位的电位器式随动系统原理图。
图中电位器1P 、2P 并联后跨接到同一电源0E 的两端，其滑臂分别与输入轴和输出轴相联结，组成方位角的给定元件和测量反馈元件。
输入轴由手轮操纵；输出轴则由直流电动机经减速后带动，电动机采用电枢控制的方式工作。
试分析系统的工作原理，指出系统的被控对象、被控量和给定量，画出系统的方框图。
5、采用离心调速器的蒸汽机转速控制系统如下图所示。
其工作原理是：当蒸汽机带动负载转动的同时，通过圆锥齿轮带动一对飞锤作水平旋转。
飞锤通过铰链可带动套筒上下滑动，套筒内装有平衡弹簧，套筒上下滑动时可拨动杠杆，杠杆另一端通过连杆调节供汽阀门的开度。
在蒸汽机正常运行时，飞锤旋转所产生的离心力与弹簧的反弹力相平衡，套筒保持某个高度，使阀门处于一个平衡位置。
如果由于负载增大使蒸汽机转速ω下降，则飞锤因离心力减小而使套筒向下滑动，并通过杠杆增大供汽阀门的开度，从而使蒸汽机的转速回升。
同理，如果由于负载减小使蒸汽机的转速ω增加，则飞锤因离心力增加而使套筒上滑，并通过杠杆减小供汽阀门的开度，迫使蒸汽机转速回落。
这样，离心调速器就能自动地抵制负载变化对转速的影响，使蒸汽机的转速ω保持在某个期望值附近。
机械设计作业集2第五版答案机械设计基础试题：1 与齿轮等啮合传动相比较，带传动的优点有哪些?答案 1.因具有较好的弹性,可缓和冲击及振动,传动稳定, 噪声大.2.靠摩擦传动的带,过载时将在轮面上打滑,起到安全保护作用3.可以用作两轮中心距很大的场合4.传动装置结构简单,制造容易,维修方便,成本较低.2 与齿轮等压板传动相比较，拎传动的缺点存有哪些?答案1.靠摩擦传动的带传动,由带的弹性变形产生带在轮上的弹性滑动,使传动比不稳定,不准确.2.拎的寿命短,传动效率高, V拎传动的效率约为0.95 .3.无法用作严酷的工作场合.3 V带传动的主要参数有哪些?答案小带轮直径d,小带轮包角,带速v,传动比i,中心距a,初拉力F,拎的根数z,拎的型号等.4 带传动中，以带的形状分类有哪几种形式?答案平带,V拎,多楔带,圆带和活络拎传动.5 按材料来说，带的材料有哪些?答案棉织橡胶制备的,尼龙橡胶制备的和皮革等.6 带传动的打滑经常在什么情况下发生?答案当拉力差值大于摩擦力极限值时,拎与轮面之间的滑动在整个包角内发生,此时主动轮旋转无法传至带,则拎无法运动,拎传动丧失工作能力,此时爆胎情况出现.7 带传动时，带的横截面上产生那些应力?答案扎形变,Vergt形变和弯曲应力.8 在V带传动中，拉力差与哪些因素有关?答案主动轮包角,当量摩擦系数,拎轮楔角,材料摩擦系数有关.9 带传动为什么要限制带速，限制范围是多少?答案因带速愈小,则离心力愈小,并使轮面上的也已压力和摩擦力增大,拎忍受的形变减小,对传动有利,但有效率圆周力维持不变时,带速低有助于提升承载能力,通常带速在5~25m/s范围为宜.10 带传动中，小带轮的直径为什么不宜太小?答案因带轮的直径愈小,带愈薄,则拎的弯曲应力愈小,对拎传动有利,所以拎轮直径不必过大.11 V带传动的主要失效形式有哪些?答案主要失灵形式存有爆胎,磨损,散层和烦躁脱落.12 带传动的设计准则是什么?答案设计准则为避免爆胎和确保足够多的使用寿命.13 V带传动设计计算的主要内容是确定什么?答案拎的型号,根数,基准长度,拎轮直径,中心距和拎轮的结构尺寸,以及采用何种张紧装置.14 V带的型号有哪几种?答案型号存有Y,Z,A,B,C,D,E七种15 带传动中，增大包角的主要方法有哪些?答案加强中心距和带的松边外侧加张很紧轮，可以提升包角.16 带传动中，为什么常设计为中心距可调节?答案一就是调整初拉力,提升拎的传动能力.二就是可以加强中心距,减小包角,提升传动能力.三就是易于修理.17 带传动中的工况系数K与哪些主要因素有关?答案 K与拎传动中的载荷性质,工作机的类型,原动机的特性和每天工作时间有关.18 带传动为什么要核验包角?答案小带轮包角愈小,碰触弧上可以产生的摩擦力也越大,则拎传动的承载能力也愈小,通常情况下,增加收入包角大于120o.19 为什么要控制初拉力的大小?答案初拉力过大,音速摩擦力大,极易爆胎;初拉力过小,磨损慢，减小压轴力.20 在带传动设计时，当包角过小应采取什么措施?答案可以使用如下措施:1)减小中心距;2)掌控传动比; 3)加设张很紧轮装置.21 与带传动相比较，链传动有什么优点?答案由于链传动就是压板传动,故传动比精确,工作可靠性不好,承载能力小,传动尺寸较紧凑型,可以在严酷条件下工作(例如工作高温,多尘,易燃等)，压轴力较小.22 与带传动相比较，链传动有什么缺点?答案链传动的瞬时传动比不恒定，噪声很大.23 与齿轮传动相比较，链传动有什么优点?答案链传动的中心距很大、成本低、加装难。
机械制造技术基础作业集AHessen was revised in January 2021机械制造技术基础作业集A（1、3、5章）姓名： ____________________班级： ____________________任课教师：______________新疆大学机械工程学院机械自动化教研室早热木·依玛尔年月日目录第一章机械加工方法一、填空题1．在钻床上钻孔，单件小批生产或加工要求低的工件常用____________法安装，大批量钻孔或工件位置精度要求较高时，宜用____________安装工件钻孔。
2．在车床上钻孔，工件常安装在____________或____________内，麻花钻安装在车床的____________内。
钻孔前，首先进行____________，然后进行钻中心孔，再将孔钻出。
3．当孔径大于___________mm时，一般需要安排扩孔工序。
与钻孔相比，扩孔钻的中心不切削，横刃____________，容屑槽浅，钻芯____________，切削深度也大大____________，改善了加工条件。
故扩孔的进给量较钻孔____________ 。
而切削深度较钻____________孔。
4．铰刀的种类按使用方式可分为____________铰刀和____________铰刀;按铰孔形状分为____________铰刀和____________铰刀;按结构分为____________铰刀和____________铰刀。
5．零件内圆表面磨削方法有__________、__________及__________三种，当磨削孔和孔内台肩面可使用__________砂轮。
6．孔常用的精加工方法有__________、__________、__________、__________等。
7．研磨实际上包含了__________和__________的综合作用。
8．圆孔拉刀结构由__________、颈部、过渡锥、__________、__________、__________、后导部组成。
9.箱体上一系列有要求的孔称为孔系。
孔系一般可分为___________________、_________________和_______________。
10.常用的平面加工方法有刨、铣、磨等，其中__________常用于平面的精加工，而__________和__________则常用于平面的粗加工和半精加工。
11.铣削用量四要素为____________、____________、____________和____________。
12.箱体材料一般选用_____________，负荷大的主轴箱材料也可采用____________。
13.铣削的主运动是_______________，进给运动是_______________。
14.平面磨削方式有__________和__________两种，相比较而言__________的加工精度和表面质量更高，但生产率较低。
15．齿形的切削加工，按加工原理不同可分为两大类______________、______________。
16．直齿圆柱齿轮的铣削常用_____________铣刀或_____________铣刀进行加工。
当加工模数大于8mm的齿轮时，一般选用______________铣刀进行加工。
17．滚齿加工时，齿形的形成应由______________运动获得，完成齿宽方向的加工由______________运动获得。
18．滚刀精度有AA级、_________级、_________级和C级可分别加工出6-7级，__________、__________、9-10级齿轮。
19．在齿轮精加工中，磨齿生产率远比_________和珩齿低。
20．利用展成原理加工齿轮的方法有_________、_________、_________、_________珩齿和磨齿等。
21．插齿时，为保证插齿刀与工件正确的啮合关系，应具备_____运动，为了避免刀具擦伤已加工的齿面，应具备_____运动。
22．给下列齿轮选择用展成法加工齿形的方法:螺旋齿轮选用_________；双联小齿轮选用_________；内齿轮选用_________；蜗轮选用_________。
齿形的切削加工，按加工原理不同可分为两大类______________、______________。
23．直齿圆柱齿轮的铣削常用_____________铣刀或_____________铣刀进行加工。
当加工模数大于8mm的齿轮时，一般选用______________铣刀进行加工。
24．滚齿加工时，齿形的形成应由______________运动获得，完成齿宽方向的加工由______________运动获得。
25．在齿轮精加工中，磨齿生产率远比_________和珩齿低。
26．利用展成原理加工齿轮的方法有_________、_________、_________、_________珩齿和磨齿等。
二.简答题1.简答外圆表面、内孔表面和平面加工常用的加工方法。
2.轴类零件常选用哪几种材料对于不同的材料，在加工的各个阶段应安排哪些合适的热处理工序3．简答顶尖孔在轴类零件加工中的作用4.简答轴类零件加工的典型工艺路线。
5.试比较外圆磨削时纵磨法、横磨法及综合磨法的特点及应用。
6.根据无心磨削的原理，说明无心磨削时要满足的必要条件。
7.如何合理安排轴上键槽，花键加工顺序8.试分析细长轴车削的工艺特点，并说明反向走刀车削法的先进性。
9.试比较平面刨削与铣削的特点有哪些不同10．什么是顺铣和逆铣各有什么特点应用在何种条件下．11.齿轮传动的基本要求有哪几方面试举例说明这些要求对齿轮传动质量的影响12.试分析插齿和滚齿的共同点和不同点13．珩齿加工的齿形表面质量高于剃齿，而修正误差的能力低于剃齿是什么原因第三章金属切削机床一、单项选择题1．车床的主电机的旋转运动，经过带传动首先传入（）。
