机械制造技术基础大作业—姚文超

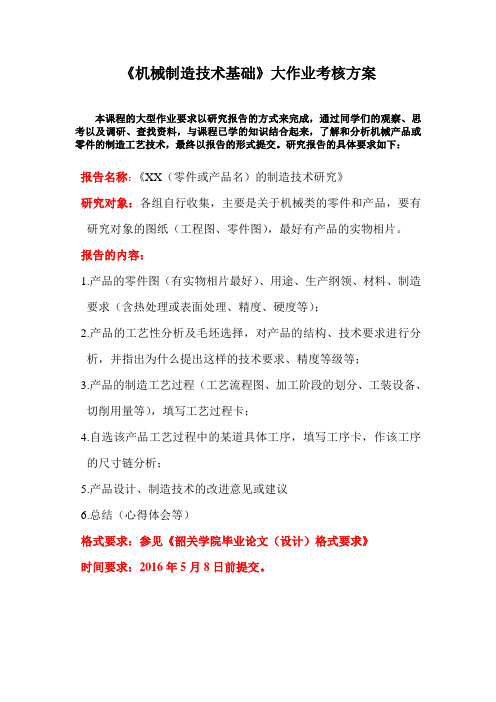

《机械制造技术基础》大作业考核方案本课程的大型作业要求以研究报告的方式来完成，通过同学们的观察、思考以及调研、查找资料，与课程已学的知识结合起来，了解和分析机械产品或零件的制造工艺技术，最终以报告的形式提交。

研究报告的具体要求如下：报告名称：《XX（零件或产品名）的制造技术研究》研究对象：各组自行收集，主要是关于机械类的零件和产品，要有研究对象的图纸（工程图、零件图），最好有产品的实物相片。

报告的内容：1.产品的零件图（有实物相片最好）、用途、生产纲领、材料、制造要求（含热处理或表面处理、精度、硬度等）；2.产品的工艺性分析及毛坯选择，对产品的结构、技术要求进行分析，并指出为什么提出这样的技术要求、精度等级等；3.产品的制造工艺过程（工艺流程图、加工阶段的划分、工装设备、切削用量等），填写工艺过程卡；4.自选该产品工艺过程中的某道具体工序，填写工序卡，作该工序的尺寸链分析；5.产品设计、制造技术的改进意见或建议6.总结（心得体会等）格式要求：参见《韶关学院毕业论文（设计）格式要求》时间要求：2016年5月8日前提交。

分组情况及注意事项：以组为单位，三人一组，班上自由组合，三人分工合作共同完成研究报告。

为了同学们能够很好地完成报告及每个同学在完成报告的同时也能得到专业知识的提升，要求同学们按高、中、低的原则组合（所谓的高中低就是指基本知识扎实的与基本知识一般的同学组合），这样有助于大家互相学习与进步！ 评分办法：1、 自评A ：依据学生个人在做研究报告过程中的态度、投入程度、贡献、收获、专业知识的运用等各方面的自我认定进行评价，以百分制进行评分；2、 互评B ：依同组同学对报告所起作用（贡献度所占百分比）进行评价，由3人共同协商评定，即3人得分总和应为100分； 3、 教师评价C ：依研究报告质量进行评价，以百分制进行评分，并构成对前面2项评分的质量系数； 4、 个人总分计算办法：4.0100)3.03.0(max ∙+∙∙+∙∙=C CB B B A N i i i i 其中：max B 指同组3人中，互评分的最高分10机制《机械制造技术基础》大型作业考核评分表。

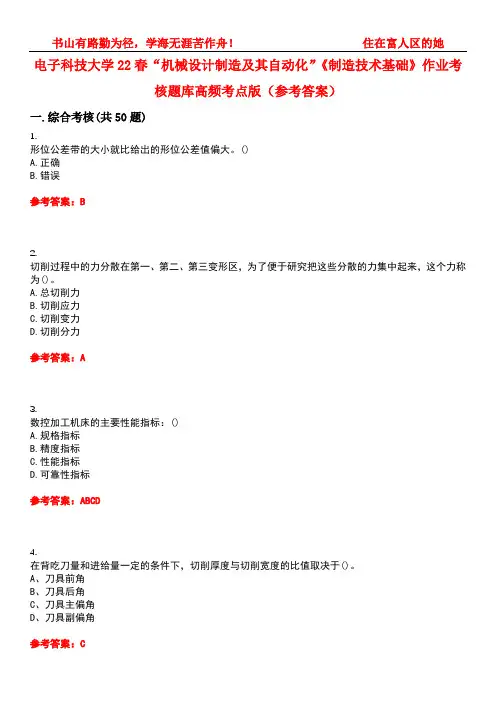

电子科技大学22春“机械设计制造及其自动化”《制造技术基础》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.形位公差带的大小就比给出的形位公差值偏大。

()A.正确B.错误参考答案：B2.切削过程中的力分散在第一、第二、第三变形区，为了便于研究把这些分散的力集中起来，这个力称为()。

A.总切削力B.切削应力C.切削变力D.切削分力参考答案：A3.数控加工机床的主要性能指标：()A.规格指标B.精度指标C.性能指标D.可靠性指标参考答案：ABCD4.在背吃刀量和进给量一定的条件下，切削厚度与切削宽度的比值取决于()。

A、刀具前角B、刀具后角C、刀具主偏角D、刀具副偏角5.外圆表面是轴、套、盘等类零件的主要表面或辅助表面，这类零件在机器中占有很少的比例。

()A.正确B.错误参考答案：B6.母线和导线统称为什么?()A.螺旋线B.直线C.截形线D.发生线参考答案：D7.进给量是工件或道具每回转一周时两者沿进给运动方向的相对位移。

()A.正确B.错误参考答案：A8.加工塑性材料时，()切削容易产生积屑瘤和鳞刺。

A、低速B、中速C、高速D、超高速参考答案：B9.以下哪些是机器零件的常用表面?()A.成形表面D.圆柱面参考答案：ABCD10.标准公差是由国家规定的，用以确定公差带大小的特殊公差。

()A.正确B.错误参考答案：B11.工艺过程是指那些由原材料变成产品有关的过程。

()A.正确B.错误参考答案：A12.形位误差的产生是可以采用一定的方法避免的。

()A.正确B.错误参考答案：B13.数控铣床是以铣削为加工方式的数控机床。

()A.正确B.错误参考答案：A14.制造机器时，由原材料到成品之间的所有劳动过程的总和称为生产过程。

() T、对参考答案：T15.下面哪一项体现了对被测要素的设计精度要求，同时是加工和检验的依据?()A.形状公差B.形位误差C.形位公差带D.形位公差参考答案：C16.车刀刀尖安装高于工件回转轴线，车外圆时，()。

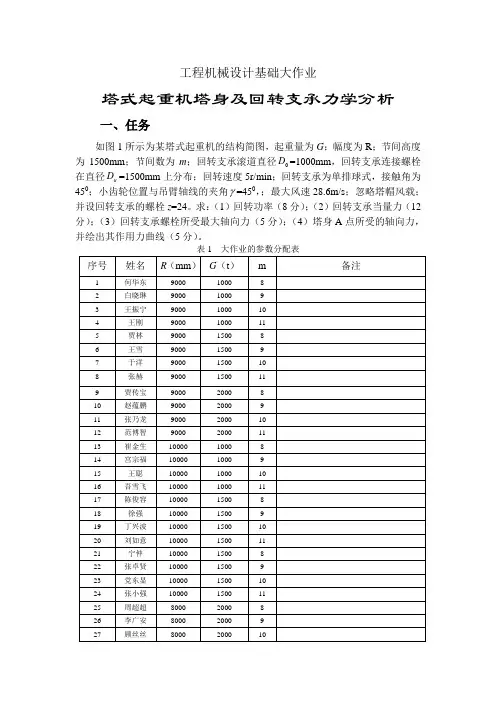

工程机械设计基础大作业塔式起重机塔身及回转支承力学分析一、任务如图1所示为某塔式起重机的结构简图，起重量为G；幅度为R；节间高度为1500mm；节间数为m；回转支承滚道直径D=1000mm，回转支承连接螺栓在直径D=1500mm上分布；回转速度5r/min；回转支承为单排球式，接触角为u450；小齿轮位置与吊臂轴线的夹角 =450，；最大风速28.6m/s；忽略塔帽风载；并设回转支承的螺栓z=24。

求：（1）回转功率（8分）；（2）回转支承当量力（12分）；（3）回转支承螺栓所受最大轴向力（5分）；（4）塔身A点所受的轴向力，并绘出其作用力曲线（5分）。

吊臂展开图二、 分析步骤提示1. 载荷分析（1）自重载荷计算根据所给的数据对吊臂自重、塔身自重和配重进行计算。

（2）风载计算根据《塔式起重机设计规范》计算塔身的风压和吊臂风载； 吊重风载按迎风面积为1m 2计算。

2．回转支承的基本载荷计算公式31G G G kP F b Q a +++= k=0.55（1+2ϕ） （1） w b b Q h W h W h P l G l G l G R kP M 2113311+++--+= （2）γcos 121r r P P W W F -++= （3）γαcos tan 20121D M P W W F swr -++= sw M 未知，不能计算 （4） 式中 a F 、M 和r F ——分别是轴向等效力、等效力矩和径向等效力。

sw M ——回转力矩其他符号见图1。

3．回转支承滚道总压力计算公式∑+=h gmN NN （5）式中 gm N ——由M 和a F 引起的回转支承的压力，08282D Mk N e gm .=h N ——为由r F 引起的回转支承的压力，r H h F k N =，821.=H k 故有r e h gmF D Mk N NN 82182820..+=+=∑ r F 未知，还不能计算 （6） 4. 回转阻力矩Q P W S f sw M M M M M M ++++= （7）式中 sw M ——回转阻力矩；f M ——回转装置摩擦阻力矩；S M ——回转平台倾斜引起的阻力矩；W M ——风压引起的阻力矩（自己推导，并计算）；P M ——惯性引起的阻力矩，本题不计其他零件惯性力； Q M ——吊重偏摆引起的阻力矩∑=21.7)-(1.50D N M f μ∑N 未知，不能计算 （8）R P M Q S 0.017)(0.0175-= （9）⎪⎪⎭⎫ ⎝⎛+=g l G g R G t n M b P 3355.92112 =t 4～10s （10） []20.3)(0.25sin 640α-=R P M Q Q . （11）由式（4）、式（6）～（8）得（12）()[]()γαμμcos tan 7.15.182.1191.04.11.7)-(1.50121-++++++++=QP W S e sw M M M M D P W W M k M把sw M 代入式（4）得r F ；把r F 代入式（6）得∑N ；把∑N 代入式（8）得f M 。

“机械制造技术基础”课程大作业
本课程安排大作业的目的在于，训练学生根据多样性的题目自主收集查询相关资料、综合运用各方面知识、系统解决较为复杂工程问题的能力，以深化对课程内容的理解和掌握。

题目一：工件的装夹方案设计
设计要求：
从教师所提供的各类工件及其加工要求中自选某个工件的加工，运用夹具设计和有关机构设计原理，查阅相关设计手册，综合分析、计算并设计符合该工序要求的装夹方案。

工作要求：
1、定位方案设计，主要包括定位原理分析、定位元件选择和定位误差计算。

2、夹紧方案选择，主要定性分析适合本序加工的工件夹紧方式，并选择夹紧机构。

3、完成设计说明书一份，装夹方案草图一张。

题目（自选其一）：
题1：图示为中批量加工的某盘状零件的各部尺寸和技术要求，若该零件的
孔，试为该工序设计装夹方案。

最后加工工序为钻削8
题2：某零件主要加工要求如图，其加工的铣槽工序为最后工序，试为之设计装夹方案。

参考资料：
[1] 李旦．机械加工工艺手册：第1卷，工艺基础卷 ．2版．北京：机械工业出
版社，2007．
[2] 徐鸿本．机床夹具设计手册．沈阳：辽宁科学技术出版社，2004．
[3] 王光斗，等．机床夹具设计手册．上海：上海科学技术出版社，2000．
[4] 赵家齐．机械制造工艺学课程设计指导书．2版．北京：机械工业出版社，
2002．
[5] 李益民．机械制造工艺设计简明手册．北京：机械工业出版社，1994．
[6] 李旦，等．机械制造工业学课程设计机床专用夹具图册．2版．哈尔滨：哈
尔滨工业大学出版社，2005．
50。

------------------------------------------------------------------------------------------------------------------------------ 江南大学现代远程教育第一阶段练习题考试科目:《机械制造技术基础》第一章至第三章（总分100分）__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单选题（每小题2分，共计10分）1.在车床上车制螺纹的运动过程中，联系主电动机与主轴之间的传动联系是一条。

A．外联系传动链；B．内联系传动链；C.不确定。

2.金属切削机床中，没有进给运动的机床是。

A．刨床；D．滚齿机；C．拉床；D．不存在。

3．在外圆磨床上磨削工件外圆表面，其主运动是。

A．砂轮的回转运动 B．工件的回转运动C．砂轮的直线运动 D．工件的直线运动4．小型复杂成形车刀常用作为刀具材料A．硬质合金 B．高速钢 C．人造金刚 D．陶瓷5．对刀具耐用度影响最大的切削用量是；对切削力影响最大的切削用量是。

A．vc； B．f； C．a p 。

二、填空题（每题2分，共计10分）1．机床有多少种运动，就相应有几条。

2．超越离合器主要用于两个速度不同的运动源传递给同一根轴时，避免传动过程中出现。

3．滚齿机在加工齿轮时，展成运动即为和之间的啮合运动。

4．车削外圆加工时若刀尖位置低于工件回转中心，或在车床上镗孔时刀尖位置高于工件回转中心，都会使刀具的实际前角而后角5．影响刀具的锋利程度、减小切削变形、减小切削力的刀具角度是：。

三、判断题（每小题2分，共计10分。

正确打（√）、错误打（×））1．在切削加工中，进给运动只能有一个（）2．正交平面是垂直于主切削刃的平面。

( )3．切削用量三要素中，对刀具耐用度影响最小的是背吃刀量。

（）4．加工塑性材料与加工脆性材料相比，应选用较小的前角和后角。

题目要求：工件如下图所示，材料为45 钢正火，长200mm，横截面为φ80，要求设计可转位车刀，完成粗车外圆。

设计步骤：一、选择刀片加固结构考虑到加工在CA6140 普通机床上进行，且属于连续加工，采用偏心式刀片加工结构。

二、选择刀片材料硬质合金牌号，由原始条件给定：被加工材料为45 钢，连续切削，完成粗车工序。

按照硬质合金的选用原则，选取刀片材料为YT15。

三、选择刀片合理角度根据刀具合理几何参数的选择原则，并考虑到可转位车刀几何角度的形成特点，选取如下四个主要角度：①前角γ 0 =15°②后角αo =5°③主偏角κγ =75°④刃倾λs =-6°后角αo 的实际数值以及副后角α ' 和副偏角κ ' 在计算刀槽角度时经校验后确定。

o γ四、选择切削用量根据切削用量的选择原则，查表确定切削用量。

粗车时切削深度a p =3mm，进给量f=0.6mm/r。

五、选择刀片型号和尺寸（1）选择刀片有无中心孔r 由于刀片加固结构已选择为偏心式，因此应选用有中心孔的刀片。

（2）选择刀片形状按选定的主偏角 κγ =75°参照刀片形状的选择原则选用正方形刀片。

（3）选择刀片精度等级 参照刀片精度的选择原则，选用 M 级。

（4）刀片长度的确定根据已确定的背吃刀量 a p =3mm, 主偏角 κγ =75,刃倾角 λs =-6°,将 a p , κγ , λs 代入下 式可得刀刃的实际参加工作长 L se 为L se =∂ ρsin κγ cos λs 3 = sin75cos(-5)=3.12mm所选刀片的刃口长度 L>1.5×L se =4.68mm 即可。

（5）选择刀片厚度 s根据已选择的背吃刀量 a p =3mm ，进给量 f=0.6mm/r 及选择刀片厚度的诺莫图图，求得 刀片厚度 S ≥4.8mm 。

（6）选择刀尖圆弧半径 ε根据已选择的背吃刀量 a p =3mm,进给量 f=0.6mm/r 及选择刀尖圆角半径的诺莫图，求得 连续切削时 r ε =1.2mm 。

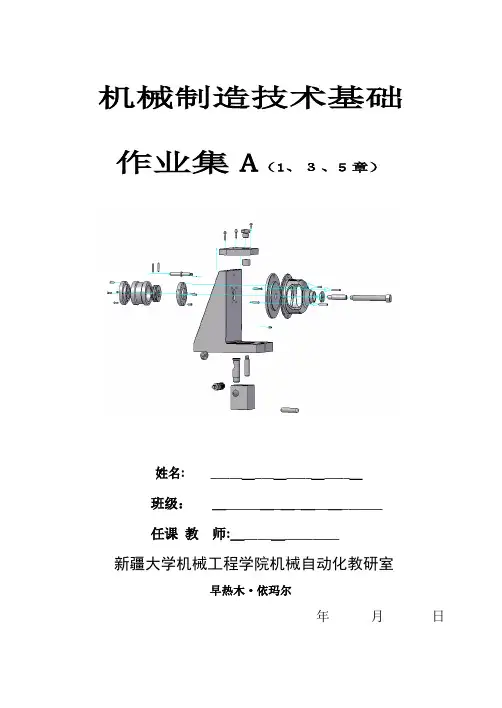

机械制造技术基础
作业集A（1、３、5章）
姓名: _____＿___＿____＿____＿
班级：＿_____＿_＿_＿__＿______
任课教师:＿____＿________
新疆大学机械工程学院机械自动化教研室
早热木·依玛尔
年月日
目录
第一章机械加工方法 (3)
一、填空题ﻩ3
二．简答题 .............................................................................................. 错误!未定义书签。

第三章金属切削机床ﻩ错误!未定义书签。

一、单项选择题ﻩ错误!未定义书签。

二、填空题ﻩ错误!未定义书签。

三、综合题ﻩ错误!未定义书签。

第五章机械制造质量分析与控制练习题 ......................... 错误!未定义书签。

一、单项选择ﻩ错误!未定义书签。

二、多项选择 ........................................................................................ 错误!未定义书签。

三、判断题ﻩ错误!未定义书签。

四、分析题计算题ﻩ错误!未定义书签。

[东北大学]21春学期《机械制造技术基础》在线平时作业1
提示：本套试卷是课程辅导学习资料，仅做课程学习参考使用！！
一、单选题 (共 10 道试题,共 40 分)
1.大批量生产强度要求较高的形状复杂的轴，其毛坯一般选用（）。

[A.]砂型铸造的毛坯
[B.]自由锻的毛坯
[C.]模锻的毛坯
[D.]轧制棒料
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
2.在机加工中若采用快换刀夹，则可以缩短单件时间定额中的（）。

[A.]准备终结时间
[B.]工作地服务时间
[C.]辅助时间
[D.]基本时间
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
3.内应力引起的变形误差属于（）。

[A.]常值系统性误差
[B.]变值系统性误差
[C.]随机性误差
[D.]其他误差
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
4.不具有独立变化的特征，是装配后才间接形成的，多为产品或部件的装配精度指标，这是装配尺寸链（）的基本特征。

[A.]组成环
[B.]增环
[C.]减环
[D.]封闭环
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:D
5.利用平面磨床磨削零件水平面时，（）方向为误差敏感方向。

[A.]纵向进给
[B.]横向进给
[C.]垂直
[D.]主运动
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C。

哈工大机械制造技术基础大作业一、零件加工图样在CA6140机床中，拨叉在变速箱中起到控制齿轮组的移动，改变啮合齿轮对，从而改变传动比实现变速功能。

零件材料采用200HT 灰铸铁，生产工艺简单、可铸性高，但材料脆性大不易磨削。

需要加工的部分及加工要求如下：1、0.0210Φ22+孔，还有与其相连的8M 螺纹孔和Φ8锥销孔；2、小孔的上端面，大孔的上下两端面；3、大头的半圆孔0.40Φ55+；4、Φ40上端面，表面粗5、糙度为 3.2Ra ，该面和Φ20孔中心线垂直度误差为0.05mm ；5、0.50Φ73+半圆形上下端面与Φ22孔中心线垂直度误差为0.07mm 。

二、零件加工工艺设计（一）确定毛坯的制造形式零件材料为HT200。

考虑到零件在机床运行时过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。

选用铸件尺寸公差等级CT9级。

（二）工艺初步安排零件的加工批量以大批量为主，用通用机床加工，工序适当集中，减少工件装夹次数以缩短生产周期、保证其位置精度。

（三）选择基准基准的选择是工艺规程设计中的重要工作之一。

基准选择得正确合理，可以使加工质量得到保证，生产效率得以提高。

（1）粗基准的选择：以零件的底面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准。

这样就能限制工件的五个自由度，再加上垂直的一个机械加紧，就可达到完全定位。

（2）精基准的选择：考虑到要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要定位基准，以两个小孔头内圆柱表面为辅助的定位精基准。

（四）制定工艺路线1.工艺方案分析此零件加工工艺大致可分为两个：方案一是先加工完与Φ22mm 的孔有垂直度要求的面再加工孔。

而方案二恰恰相反，先加工Φ22mm的孔，再以孔的中心线来定位加工完与之有垂直度要求的三个面。

方案一装夹次数较少，但在加工Φ22mm的时候最多只能保证一个面与定位面之间的垂直度要求。

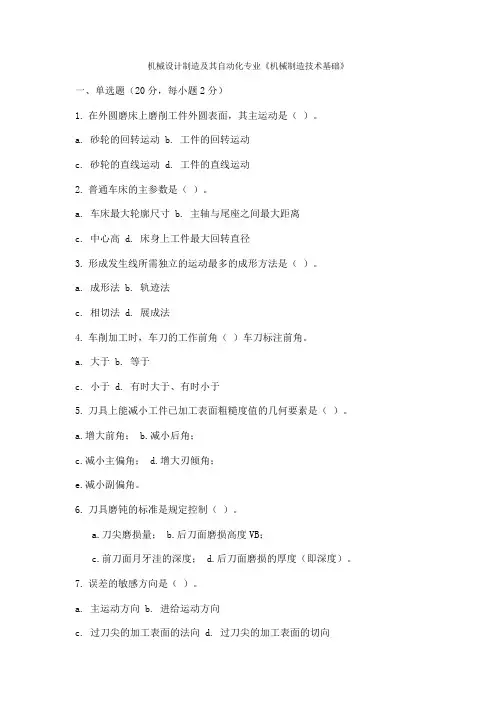

机械设计制造及其自动化专业《机械制造技术基础》一、单选题（20分，每小题2分）1.在外圆磨床上磨削工件外圆表面，其主运动是（）。

a. 砂轮的回转运动b. 工件的回转运动c. 砂轮的直线运动d. 工件的直线运动2.普通车床的主参数是（）。

a. 车床最大轮廓尺寸b. 主轴与尾座之间最大距离c. 中心高d. 床身上工件最大回转直径3.形成发生线所需独立的运动最多的成形方法是（）。

a. 成形法b. 轨迹法c. 相切法d. 展成法4.车削加工时，车刀的工作前角（）车刀标注前角。

a. 大于b. 等于c. 小于d. 有时大于、有时小于5.刀具上能减小工件已加工表面粗糙度值的几何要素是（）。

a.增大前角；b.减小后角；c.减小主偏角；d.增大刃倾角；e.减小副偏角。

6.刀具磨钝的标准是规定控制（）。

a.刀尖磨损量；b.后刀面磨损高度VB；c.前刀面月牙洼的深度；d.后刀面磨损的厚度（即深度）。

7.误差的敏感方向是（）。

a. 主运动方向b. 进给运动方向c. 过刀尖的加工表面的法向d. 过刀尖的加工表面的切向8.箱体类零件常采用（）作为统一精基准。

a. 一面一孔b. 一面两孔c. 两面一孔d. 两面两孔9.淬火钢7级精度外圆表面常采用的加工路线是（）。

a. 粗车-半精车-精车 c. 粗车-半精车-粗磨b. 粗车-半精车-精车-金刚石车 d. 粗车-半精车-粗磨-精磨10.直线尺寸链采用极值算法时，其封闭环的下偏差等于（）。

a.增环的上偏差之和减去减环的上偏差之和b.增环的下偏差之和减去减环的上偏差之和c.增环的上偏差之和减去减环的下偏差之和d.增环的下偏差之和减去减环的下偏差之和二、多选题（20分，每小题2分）1.主运动和进给运动可以（）来完成。

a. 单独由工件b. 单独由刀具c. 分别由工件和刀具d. 分别由刀具和工件2.切削用量包括（）。

a. 切削速度b. 进给量c. 切削深度d. 切削厚度3.Y3150E型滚齿机上的内联系传动链有（）。
