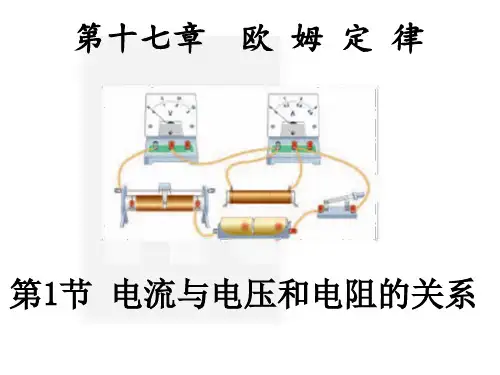

物理人教版九年级全册电流与电压电阻的关系1电流与电压和电阻的关系(45)精品PPT课件

1.有人根据公式R=U/I跟公式I=U/R 在形式上相似，说“电阻R跟电压U 成正比，跟电流I成反比。”你认为 这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性 质，它只跟导体的材料、长度、横截面积 和温度有关，跟电流、电压无关。
二、计算：欧姆定律的应用
例题1 一只电灯泡正常工作时的灯丝电阻是 242欧，如果电灯线路的电压是220伏，求灯丝 中通过的电流。
公式：
I=
U R
I
电流
U= I R
R=
U I
安培（A）
U
电压
伏特（V）
R
电阻
欧姆（Ω）
（1）公式中的各个物理量必须对应于 同一段电路 即I、U、R三者必须是同一电路或同一状态下的 三个对应的量。
（2）只有当R不变时，I与U成正比才成立；只有 当U不变时， I与R成反比才成立。
（3）公式中的单位要统一即 I、U、R三者单位必 须是同一单位制的单位。即分别是：安（A）、 伏（V）、欧（Ω）
一 电流与电压和电阻的关系
物理量
物理意义
电流 电荷定向移动
符号
国际 单位
测量工 具
I A 电流表
电压 电阻
使电荷移动形成电流 的原因
U
导体对电流的阻碍 作用
R
V 电压表 Ω
观察
思考 一、观察以下实验并思考
现象：用两节电池供电时，灯泡发光更_亮___；
分析：灯泡两端的电压升高，灯泡中的电流
随之__变__大___。
探 实验步骤
1、按电路图连接电路；
（注意：连接电路前先断开开关，并将滑动变阻
究 器滑片移到最大值处,电流表和电压表要选择合适的 量程和正确的接线柱。）
过 2、闭合开关，移动滑动变阻器的滑片，使电
压表的示数成整数倍增加（如分别为0.5V、1V、 2V），依次记下电流表的示数，把数据记录在
程 表格中。
3、分析数据，得出结论
注意事项：
①连接电路时，开关应处于断开状态； 闭合开关前滑片应置于最大值处。
②电流表和电压表的使用方法要正确，量程选 择要合适。
③改变电压时，要使电压成整数倍的变化。
④通电时间不要太长，测量次数不 少于三次。 ⑤要更换电阻再次实验，使实验结论更具有 普遍性。
研究I-U的关系
研究I-U的关系
结论：
本节课我们通过实验来探究这个关系。
讨论 要探究当电阻一定时，
探
电流与电压的关系，应如何 设计实验方案？
究 你可以这样考虑：
1、要测量哪些物理量？
过 导体中的电流I和导体两端的电压U
2、需要什么测量工具？
程 电流I——电流表；电压U——电压表
R’
V
A R
实验一：控制电阻一定，探究电流与电压的关系
探
当电阻一定时，通过导体的电流跟它
究 两端的电压成正比。
4、本实验中滑动变阻器的作用是什么？
过
改变导体两端的电压
程
实验二：控制电压一定，探究电流与电阻的关系
实验步骤
探 1、按电路图连接电路；
（注意：连接电路前先断开开关，并将滑动变阻器
究 滑片移到最大值处,电流表和电压表要选择合适的量程
和正确的接线柱。）
．
6.
4.
．
2.
．
.. .
O 0.２ 0.4 0.６ 0.8 1 I/A
结论:
在电压一定时，导体中的电流与导 体的电阻成反比。
注意事项： （1）电压电阻电流要是同一段电路中的量。 （2）不能反过来说，电压一定时，电阻跟电流 成反比。因为电阻决定电流；
结论1：在电阻一定的情况下，导体中的
电流跟这段导体两端的电压成正比。
究 流表的示数，把数据记录在表格中；
过 4、再更换一个新的电阻，记下其阻值（ 如
15Ω ），重复上次实验。
程
5、分析数据，得出结论
探
当电压一定时，通过导体的电流跟它
究 的电阻成反比。
6、本实验中滑动变阻器的作用是：
过
控制导体两端的电压保持不变。
程
R’
V
A R
分析数据
U/V
在分析实验数据时，还可采用图像法 保持电阻不变时，电流随电压变化的图像。
R2（10 Ω） 3
2 1
· ·R1（ 5Ω） ·· · ·
·O 0.1 0.2 0.3
I/A
结论:
电流、电压、电阻的关系可以表示为
在电阻一定时，导体中的电流 与导体两端的电压成正比。
注意事项： （1）电压电阻电流要是同一段电路中的量。 （2）不能反过来说，电阻一定时，电压跟电流 成正比。因为电压决定电流；
实验三．电压不变时，电流与电阻的关系
电压U=＿2 V
实验 次序
电阻
电流
/Ω /安
(1) 2 1
(2) 4 0.5
(3) 8 0.25
分析与论证
实验 次序
电压
1
2 U=2__V
3
电阻R/Ω 电流I/A
2
1ห้องสมุดไป่ตู้
4 ０.5
8
０.２5
分析数据
Ｒ/ Ω
8·
在分析实验数据时，还可采用图像法 保持压不变时，电流随电阻变化的图像。
结论2：在电压不变的情况下，导体中的
电流跟导体的电阻成反比。
教学考点
1.考实验器材，如填电流表、电压表。 2.考电路图、实物图的画法。 3.考滑动变阻器的作用。（1）改变定值电阻的电压
和电路中的电流，（2）保护电路 4.考电路故障（1）滑动变阻器滑片滑动时，电流表
电压表示数不变化。（滑动变阻器接线柱都接在 上边或下边） （2）滑片滑动时，电流表示数变大，电压表示数变 小（电压表接在滑动变阻器两端了） 5考电表示数的变化。 6.考研究方法：控制变量法
观察
思考 二、观察以下实验并思考
现象：开关闭合后，右图中灯泡亮度比左图中的小 分析：电流与电阻有关：在电压不变时，电路中电
阻增大，电路中的电流反而__减___小__。
从以上实验我们看到：
电路中的电流与电压和电阻有关系。电路中的 电流随电压的增大而增大，随电阻的增大而减小。
那么，它们之间究竟有着怎样的定量 关系呢？
过
2、记下电阻值（如 5Ω ），闭合开关，移动 滑动变阻器的滑片，使电压表的示数为某一值
（如2V），记下电流表的示数，把数据记录
程 在表格中；
控制电压一定，探究电流与电阻的关系
探 3、更换一个新的电阻，记下其阻值（ 如
10Ω ），移动滑动变阻器的滑片，使电压 表的示数保持不变（如仍为2V），记下电
电阻一定时，通过导体的电流 与导体两端的电压成正比。
研究I-R的关系
研究I-R的关系
结论：
导体两端的电压一定时，通过导体 的电流与导体本身的电阻成反比
德国物理学家
欧姆
欧姆定律：
导体中的电流，跟导体两端的 电压成正比，跟导体的电阻成
反比。
欧姆定律内容：
导体中的电流，与导体两端的电压 成正比，与导体的电阻成反比。
