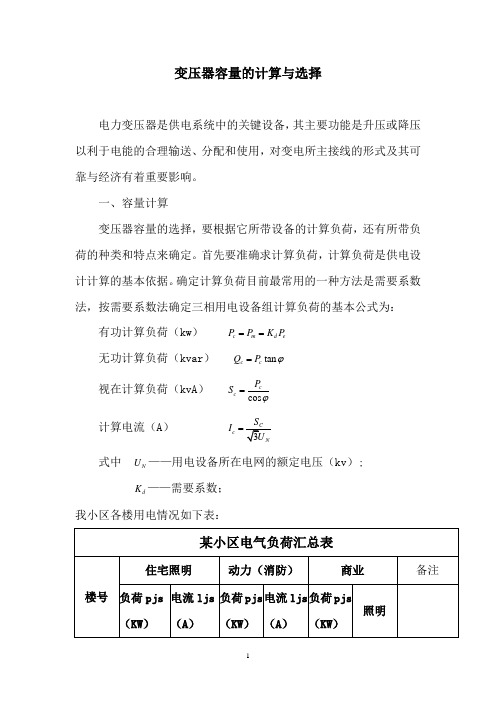

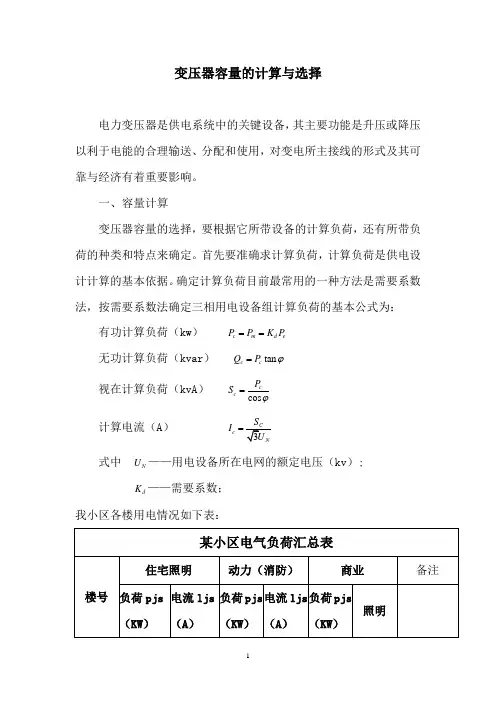

变压器容量的计算与选择电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。
一、容量计算变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。
首先要准确求计算负荷，计算负荷是供电设计计算的基本依据。
确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan c c Q P ϕ= 视在计算负荷（kvA ） cos cc P S ϕ= 计算电流（A ）c I =式中 N U ——用电设备所在电网的额定电压（kv ）;d K ——需要系数；我小区各楼用电情况如下表：换热站暂估150kw ，须设置独立箱变。
住宅照明用电cos φ=0.9, tan φ=0.48P c1=K d P e =1506.2 kwQ c1=P c1tan φ=1506.2×0.48=722.98 kvar考虑用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，照明计算负荷为P c 照明=0.95×1506.2=1430.89 kw Q c 照明=0.97×722.98=701.28 kvar S c 照明22193.8148.41244c S kvA kvA ==+=I c 照明244370.730.38c kvAI A kv ===⨯动力（消防）用电cos φ=0.8, tan φ=0.75P c2=K d P e =569.96 kwQ c2=P c2tan φ=569.96×0.75=427.47 kvar考虑用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，动力计算负荷为P c 动力=0.95×569.96=541.46 kw Q c 动力=0.97×427.47=414.65 kvar S c 动力22193.8148.41244c S kvA kvA ==+=I c 动力244370.730.38c kvAI A kv===⨯商业用电cos φ=0.9, tan φ=0.48P c3=K d P e =705.95 kwQ c3=P c3tan φ=705.95×0.48=338.86 kvar考虑用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，商业计算负荷为P c 商业=0.95×705.95=670.65 kw Q c 商业=0.97×338.86=328.69 kvar S c 商业22193.8148.41244c S kvA kvA ==+=I c 商业244370.730.38c kvAI A kv===⨯换热站用电cos φ=0.8, tan φ=0.75P c2=K d P e =150 kwQ c2=P c2tan φ=150×0.75=112.5 kvar考虑用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，动力计算负荷为P c 动力=0.95×150=142.5 kw Q c 动力=0.97×112.5=109.12 kvar S c 动力22193.8148.41244c S kvA kvA ==+=I c 动力244370.730.38c kvAI A kv===⨯综合计算结果为：考虑到节能和留有余量，变压器的负荷率一般取70%~85%，这里按80%进行计算，所选变压器容量为：换热站179.48/0.8=224.35 KVA其他（3201.83-179.48）/0.80=3777.9 KVA二、台数选择该小区中居民照明为三级负荷，动力（消防）用电为二级负荷，集中负荷容量较大，一台变压器供电容量不够，应装设两台及以上变压器。
完善的产业链和个性化解决方案，满足全球客户的不同需求！人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
公司简介COMPANY PROFILE更 安 全保障人员生命及财产安全。
更 可 靠不间断供应电力，全天随时可用。
更 高 效降低能源消耗和成本，提高生产率，缩短需求供应时间。
优化机械、工厂流程，提高使用舒适性。
更 经 济更 环 保通过可再生能源提供能量，减少二氧化碳排放量。
电力与能源电力石油石化交通工业与机器矿业/建材水利/水处理汽车数据中心IT高科技互联网商业网络银行保险金融机构电信运营楼宇办公楼宇工业建筑基础设施住宅住宅建设公共建设小区设施剩余电流保护断路器逆变器直流断路器直流塑壳断路器直流框架断路器光伏箱变直流熔断器直流浪涌保护器终端新能源JBK系列控制变压器E -001BK 、BKC系列控制变压器E -006JMB 、JMB2系列照明行灯变压器E -008QZB系列自耦变压器E -010XD1系列限流电抗器E -012ACL 、OCL系列进出线电抗器E -014CKSG/CKSC系列高低压串联电抗器E -019TDGC 、TSGC 、TDGC2、TSGC2系列调压器E -022电抗器DCL系列直流平波电抗器E -017调压器稳压器JJW 、JSW精密净化交流稳压器E -037S 、D 、T 、Q 系列开关电源E -051SVC(TND)II系列高精度全自动交流稳压电源E -045SVC-III系列高精度全自动交流稳压电源E -040SVR系列高精度全自动交流稳压电源E -046电源装置AVR系列交流稳压器E -034SVC (TND 、TNS )系列交流稳压器E -024DBW 、SBW系列交流稳压器E -031TSD系列交流稳压器E -029RDBK系列控制变压器E -004JBK 系列控制变压器结构特征主要技术参数JBK 系列机床控制变压器适用于交流50/60Hz,输入电压不超过660V 的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明入指示灯的电源。
变压器控制变压器的选型控制变压器是用来降低控制和信号电路电压，满足电气元件电压要求，保证控制电路安全可靠的控制电器。
控制变压器主要根据所需要变压器容量及一次侧、二次侧的电压等级来选择。
控制变压器可根据以下两种情况来确定其容量（最终取大值）。
1．根据控制电路在最大工作负载时所需要的功率确定容量。
一般可按式(1)计算(1)：——变压器所需的容量(VA)；——变压器容量储备系数，一般取1.1～1.25。
——控制电路最大负载时工作的电器所需要的功率(VA)，对交流电器（交流接触器、交流中间继电器及交流电磁铁等)，应取吸持功率值，一般认为这些电器功率因数近似相等。
2．变压器的容量应保证部分电器已吸合的情况下还能起动吸合剩余电器。
一般可按式(2)或按式(3)计算（参见表1）表1 常用交流电磁电器的起动与吸持功率/ (2)(3)式中：——所有同时起动的交流接触器、交流中间继电器在起动时所需要的总功率（VA）；——所有同时起动的电磁铁在起动时所需的总功率（VA）；——电磁铁的工作行程与额定行程之比的修正系数：当/=0.5～0.8时，=0.7～0.8；当/＞0.9时，=1。
——已吸合的电器所需要的功率；--为同时起动电器的总吸持功率。
不知道怎么选择变压器，就找万江电器变压器行业的领导品牌----万江变压器，大品牌，有保障。
专业生产BK控制变压器、JBK机床控制变压器、JMB行灯照明变压器、SG三相干式变压器、TDB电梯专用变压器、进口设备专用伺服变压器、定做各种非标特种变压器。
采用全紫铜线，日本进口硅钢片，温升低，寿命长，质保18个月。
为了品质，只做全铜变压器，欢迎来电洽谈：135******** 徐经理。
QQ:173182772。
BK系列控制变压器选型指南产品名称额定容量额定电压（输入/输出）BK□□25:25VA M:380V220V/220V36V24V6V(220V常用)50:50VA S:380V220V/127V36V12V6V(127V常用)…F:380V220V/110V36V24V6V(110V常用)50000:50kVA C:380V220V/36V24V12V6V(36V常用)D01:380V/220VD02:380V/36VD03:380V/24VD04:380V/220V36VD05:380V220V/36VD06:380V220V/24VD07A:220V/220V隔离D08:220V/36VD09:220V/24VDZ1:定制DZ1A:定制A级产品用途BK系列控制变压器适用于交流50Hz～60Hz，在机床及其他机械设备的电气系统中，作为控制电路、照明电路、信号电路的电源和电子设备的电源，且具有两个或两个以上电气隔离绕组的变压器。
外形及安装尺寸(mm)BK系列控制变压器外形及安装尺寸(mm)产品型号外形尺寸安装尺寸安装孔尺寸L×W×H a×bBK-2578×67×8856×505×9BK-5078×67×8856×505×9BK-10084×80×9264×635×9BK-150102×85×10876×655×9BK-200102×92×10876×705×9BK-250120×107×12390×776×11 BK-300120×113×12390×836×11 BK-400132×117×132110×93 6.5×10 BK-500132×122×132110×98 6.5×10 BK-700150×128×147110×103 6.5×10 BK-800150×132×147110×108 6.5×10 BK-1000150×137×147110×113 6.5×10 BK-1200180×210×185150×1358.5×12 BK-1500180×254×205150×1408.5×12 BK-2000180×270×205150×1568.5×12 BK-2500192×310×215160×1608.5×12 BK-3000192×315×215160×1658.5×12 BK-4000240×340×245180×1708.5×19 BK-5000240×350×245180×1708.5×19 BK-6000240×360×245180×1908.5×19 BK-7000240×360×245180×1908.5×19 BK-8000300×360×310240×1708.5×19 BK-10k300×370×310240×1808.5×19 BK-15k300×390×310240×2008.5×19 BK-20k362×385×360240×1958.5×19 BK-25k362×420×360240×2308.5×19 BK-30k362×420×360240×2308.5×19。
《广东省10kV及以下业扩工程设备选型规范（2010年版）》部分摘录4.3.1 用户报装容量时应留有一定裕度，可按照最大实际使用容量的1.25倍确定报装容量；4.3.2 配电变压器的长期工作负荷率不宜大于85%；4.5 中性点接地方式4.5.1 10kV系统接地方式为不接地、消弧线圈接地或小电阻接地；4.5.2 0.38/0.22kV系统采用中性点直接接地方式；4.6 无功补偿4.6.1 2）当配电变压器容量在100kVA及以上时，应配置无功补偿。
配电变压器在最大负荷时高压侧功率因数和用户处的功率因数不应低于0.9。
3)室内配电站宜采用动态无功补偿装置，箱式变和柱上变宜采用静态无功补偿装置。
无功补偿装置应具有自动投切功能。
4.6.2 无功补偿容量1）低压侧配置的电容器容量应根据负荷性质确定。
当不具备计算条件时，无功补偿容量可按变压器额定容量的30%-50%配置。
4.9 配电范围2）低压配电线路的电压损失不应大于4%，供电半径用控制在以下范围内：市中心：150米；一般市区或规划市区：250米；农村地区：500米。
4.10 防雷接地10kV及以下配电网的防雷保护装置应采用带脱扣器的金属氧化锌避雷器，避雷器的装设地点和接地电阻应符合以下要求：1）与10kV架空线路相连的电缆，当电缆长度大于50m时，应在其两端装设避雷器；当电缆长度小于50m，可在线路变换处一端装设。
避雷器接地端应与电缆的金属外皮连接，避雷器安装点接地网接地电阻不应大于10欧。
2）配电站和开闭所的10kV母线、变压器的高低压侧、线路分段开关的电源侧以及线路联络开关的两侧均应装设避雷器，避雷器的安装点接地网接地电阻不应大于10欧。
4.10.2 配电站（室内站、箱式变及柱上变）高低压电气装置宜公用接地装置，其接地电阻不应大于4欧。
4.10.3低压配电网络中PE线或PEN线的每一个重复接地装置的接地电阻不应大于10欧。
5.3电缆型式与截面选择5.3.5 电缆标称截面大于400mm2回路或电缆敷设于水下时，宜选取单芯电缆，金属铠装选用不锈钢带材料，金属屏蔽应采用铜丝屏蔽构成。
●油浸式变压器●10kV配电变压器产品特点：公司批量生产80多个规格的10kV级配电变压器，包括油浸自冷、无励磁调压及有载调压、全密封等，产品具有损耗低、噪音低、免吊芯、温升低、结构紧凑、外形美观等特点，产品广泛用于城市、农村电网新建及改造项目，并大量出口欧、亚、非等多个国家。
10kV电压等级11型全密封双绕组无励磁调压配电变压器10kV电压等级13型全密封双绕组无励磁调压配电变压器立体卷铁心变压器产品特点：三维立体卷铁芯变压器是近年来发展起来的新型节能配电变压器，该变压器采用传统冷轧硅钢片材料，在磁路结构上进行了特殊布置，使硅钢带的高导磁方向与磁路完全一致，三个心柱呈等边三角形立体排列，三相磁路长度相同，使其具有降低空载损耗、节省材料、减少噪声、抗短路能力强等优点，比S11型同容量变压器，空载损耗平均降低30%，空载电流下降70%，噪声下降10～25dB型号说明：电压等级kV 额定容量kVA 立体 卷铁心 全密封 型 三相非晶合金配电变压器产品特点：非晶合金配电变压器是采用非晶合金作为导磁材料所制造的一种配电变压器，可取代硅钢片铁芯的变压器而广泛用于配电系统，空载损耗比S9型变压器降低75%左右，是目前节能效果最理想的配电变压器。
本产品特别适用于电能不足、负荷波动大以及难以进行日常维护的地区，本产品采用全密封结构，绝缘油不受外界大气的污染，是城乡广大配电网络中理想的配电设备。
10kV电压等级SH15型油浸式非晶合金铁芯配电变压器高燃点变压器产品特点：高燃点绝缘油变压器是目前世界广泛应用的城网专用变压器，适用于城镇住宅区、宾馆商厦、医院、实验室、学校、剧院、石油化工、车站地铁、机场、矿井等要求安全防火性高、噪声低等重要场所，属于新型安全、防火、环保节能型变压器。
兼顾了油浸式变压器和干式变压器的共同优点，比普通油浸式变压器更安全，比干式变压器更实惠，成为继普通油变、干变之后的又一新型变压器，高燃点绝缘油变压器的推广应用将成为中国变压器技术领域的又一次产业革命。

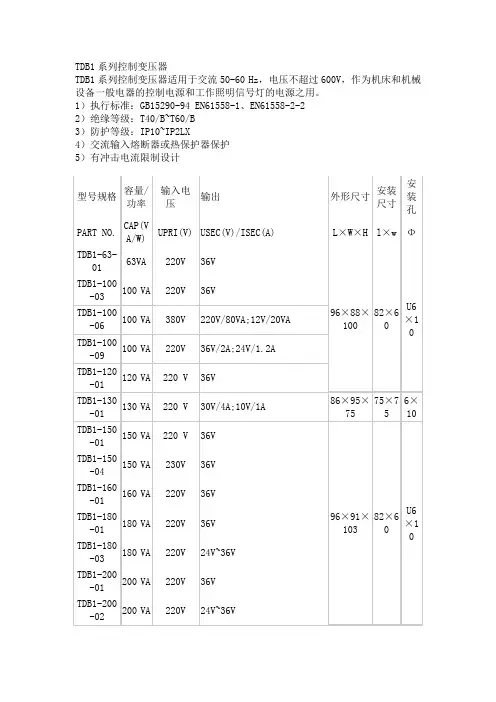

TDB1系列控制变压器
TDB1系列控制变压器适用于交流50-60 Hz，电压不超过600V，作为机床和机械设备一般电器的控制电源和工作照明信号灯的电源之用。
1）执行标准：GB15290-94 EN61558-1、EN61558-2-2
2）绝缘等级：T40/B~T60/B
3）防护等级：IP10~IP2LX
4）交流输入熔断器或热保护器保护
5）有冲击电流限制设计
TDB 系列整流控制变压器
TDB 系列整流控制变压器适用于交流 50-60Hz 电压等级、工业或工矿企业机床和机械设备中一般电器的控制
电力、电源隔离,该产品适用于对市电电压需要变压或安全隔离及单台设备同时需要交直流电压的场合。
1）执行标准： GB15290-94 EN61558-1、EN61558-2-2
2）绝缘等级： T40/B~T60/B
3）防护等级： IP10~IP2LX
4）交流输入及直流输出熔断器保护
5）有冲击电流限制和过电压保护设计
返回。

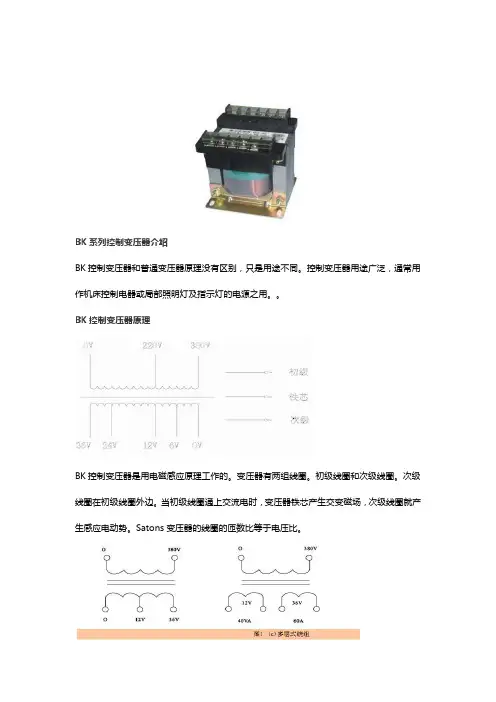

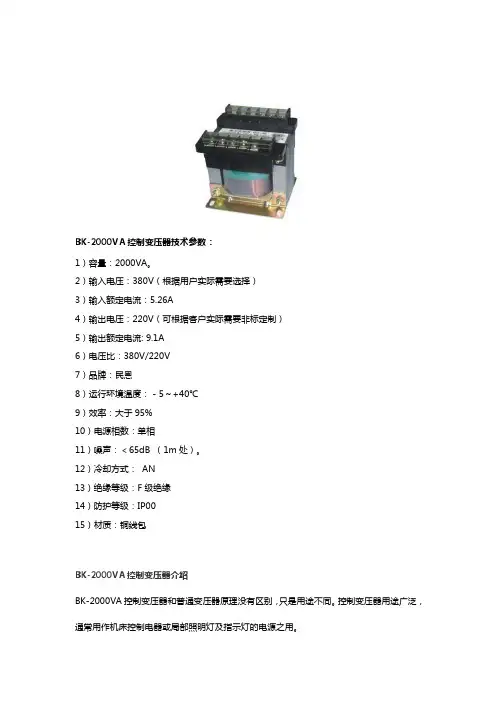

上海民恩电气有限公司手机：158********QQ:969827336联系人：刘先生BK系列控制变压器介绍BK控制变压器和普通变压器原理没有区别，只是用途不同。
