直流电机的电力拖动
一、概述
直流电机是一种常见的电动机，利用直流电流产生的磁场来实现转动。
在工业领域，直流电机的电力拖动应用广泛，包括但不限于电动车辆、机器人、工业生产线等领域。
二、直流电机的结构
直流电机通常包括定子和转子两部分。
定子上绕有电磁线圈，转子上则安装有电刷和电枢。
当电流通过电磁线圈产生磁场时，磁场与转子上的磁铁相互作用，导致转子产生转动。
三、直流电机的工作原理
直流电机的工作原理是基于洛伦兹力的作用。
当电流流过电磁线圈时，产生的磁场与磁铁相互作用，使转子受到一个力矩，从而实现转动。
这种力矩被称为电力拖动的基础。
1. 电动车辆
直流电机在电动车辆中广泛应用。
电动汽车利用直流电机将电能
转化为机械能，驱动车辆行驶。
电力拖动的优势在于高效、省时省力。
2. 机器人
机器人是另一个常见的使用直流电机电力拖动的例子。
直流电机
提供了机器人运动的动力，使其具备移动、抓取等功能。
3. 工业生产线
在工业生产线中，直流电机常用于传送带、旋转机械等设备的驱动。
通过电力拖动，提高了生产效率和精确度。
电力拖动具有高效、响应速度快、控制方便等特点。
通过调节电
流大小和方向，可以实现精准的转动控制，适用于多种工业应用。
六、结语
直流电机的电力拖动在现代工业中扮演着重要的角色，其应用范
围广泛且效果显著。
通过适当的控制和调节，直流电机可以实现高效、精准的电力拖动，推动各种机械设备的运行和发展。

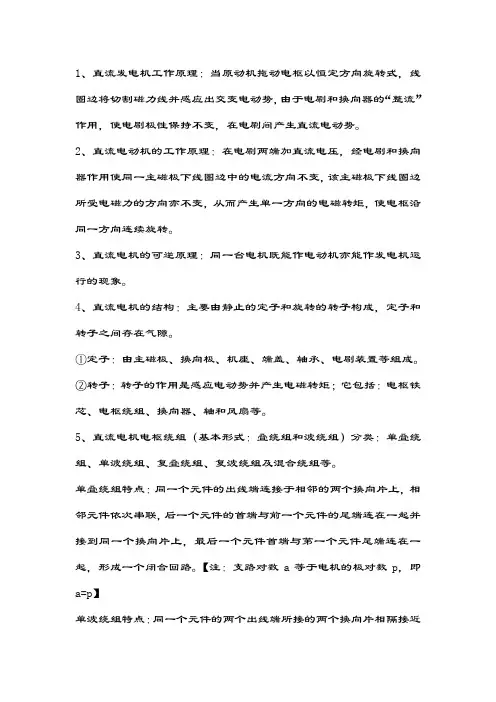

1、直流发电机工作原理：当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。
2、直流电动机的工作原理：在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。
3、直流电机的可逆原理：同一台电机既能作电动机亦能作发电机运行的现象。
4、直流电机的结构：主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。
①定子：由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。
②转子：转子的作用是感应电动势并产生电磁转矩；它包括：电枢铁芯、电枢绕组、换向器、轴和风扇等。
5、直流电机电枢绕组（基本形式：叠绕组和波绕组）分类：单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。
单叠绕组特点：同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。
【注：支路对数a等于电机的极对数p，即a=p】单波绕组特点：同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。
【注：并联支路数总是2，即极对数a=1】★单叠与单波绕组区别：单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。
单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。
6、直流电机分类（按励磁方式分）：他励、并励、串励、复励7、主磁通和漏磁通定义及其作用：同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。
主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。
1. 直流电拖动系统概述机直流电动机在电力拖动系统中具有两个突出优点。
首先直流电动机具有良好的启动、制动性能、调速性能和控制性能，这个优点使直流电动机运动控制系统（简称直流调速系统）在需要调速的高性能电力拖动中得到广泛的应用。
另外，它的电枢电压、电枢电力、电枢回路电阻、电机输出转矩、电机转速等各参数、变量之间的关系几乎都是近似的线性函数关系，这使直流电动机的数学模型较为简单、准确、相应地使得直流调速控制系统的分析、计算及设计也较为容易，且经过较长时间的实践，直流拖动控制系统在理论和实践上都比较成熟、经典，而且从反馈闭环控制的角度来看，它又是及交流调速控制系统的基础。
但常规的意义的直流电动机也具有它不可克服的缺点---带有机械换向装置，即有换向器和电刷，运行时会产生火花和电磁干扰，电刷易磨损需维护、更换；而交流电动机则不存在机械换向的问题。
2. 单闭环直流调速系统3. 双闭环直流调速系统在许多工程实践中，有一些生产机械由于生产工艺的要求，要求电机经常处于启动，制动的工作状态，其速度图多为梯形或三角形。
这类生产机械要求电机经常过载或堵转，例如，往返运动的龙门刨床，可逆轧钢机等。
这类机械要求尽量缩短启、制动过程的时间，来提高生存率。
为此，要求电机在最大允许电流和转矩条件下，充分利用电机的过载能力，最好是在过度过程中始终保持电流（转矩）为允许的最大值，使电力拖动系统以最大的加速度启动，达到稳态转速时，立即让电流减下来，使转矩马上与负载相平衡，从而转入稳态运行。
这样的理想启动过程中，启动电流呈方波型，转速按线性增长。
这是在最大的电流（转矩）受限制时调速系统所能获得的最快的启动过程。
如图1。
图13.1 双闭环直流调速系统的基本构成双闭环直流调速系统是指含有：○1转速负反馈，实现转速的无静差调节；○2电流负反馈环，使系统在充分利用电动机过载能力的条件下获得最佳过度过程。
在单闭环控制系统中，一个调节器的动态参数无法保证两种调节器过程同时具有良好的动态品质。
