高频电子线路复习题

(一）一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C )A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带2．在自激振荡电路中,下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高 3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路 ( D）A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ） A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 ( A） A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档7．若载波u C（t)=U C cosωC t,调制信号uΩ（t)= UΩcosΩt,则调频波的表达式为( A ）A．uFM （t）=UCcos（ωCt＋mfsinΩt) B．uFM（t）=UCcos（ωCt＋mpcosΩt)C．uFM (t)=UC（1＋mpcosΩt)cosωCt D．uFM(t）=kUΩUCcosωCtcosΩt8．MC1596集成模拟乘法器不可以用作（C )A．振幅调制 B．调幅波的解调 C．频率调制 D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为（ A ）A．干扰哨声 B．中频干扰C．镜像干扰 D．交调干扰10．混频电路又称变频电路,在变频过程中以下正确叙述是 ( C )A．信号的频谱结构发生变化 B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

高频电子线路（复习资料）一、填空1、LC 并联谐振回路的谐振频率为 W0，当工作频率 W 〈 W0时，回路呈感性；当 W 〉W0时，回路呈容性；当 W=W0时，回路呈纯阻性。

此外，回路的品质因数Q 越高，则回路选择性越好，通频带越窄。

2、高频谐振功率放大器有欠压、过压和临界工作状态。

假设电路原来工作于临界状态，其它条件不变，若增大集电极直流电源电压 E C , 则电路将进入过压状态。

3、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅 。

4、一个三点式振荡电路，已知晶体管 c-e 间接上电感元件，为满足相位条件，则 b-e 间应接电感元件， c-b 间应接电容元件。

5、常用的调频方法有直接调频、间接调频两种。

6、反馈式振荡器的振荡平衡条件是∑Ф =2n п和Uf=Ui7、模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和 混频等频谱搬移电路中。

8、混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 和场效应管混频器等。

9、三点式振荡器判别法则是X be 和X ce 电抗性质相同，X cb 和它们电抗性质相反。

10、直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

11、LC 回路并联谐振时，回路阻抗最大，且为纯阻性；12、LC 回路串联谐振时，电容上的电压为电路端电压的Q 倍，且相位 落后总电压９０度；13、LC 并联谐振回路的通频带B w0.7等于00Q f ，其中f 0等于LC π21，回路Q 值等于CR L R 000ωω或14、模拟通信中信号载波调制方法有调幅（AM ），调频（FM ），调相（PM ）三种；15、非线性电路的基本特征是：在输出信号中产生新的频率分量；17、减少高频功放晶体管Pc 的方法是：(1).减少集电极电流的电流;(2).在集电极电流流通时导通角最小；18、幅度调制根据调幅信号频谱结构的不同分为基本调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅三种调幅方式；19、集电极调幅常见的失真有惰性失真，负峰切割失真两种。

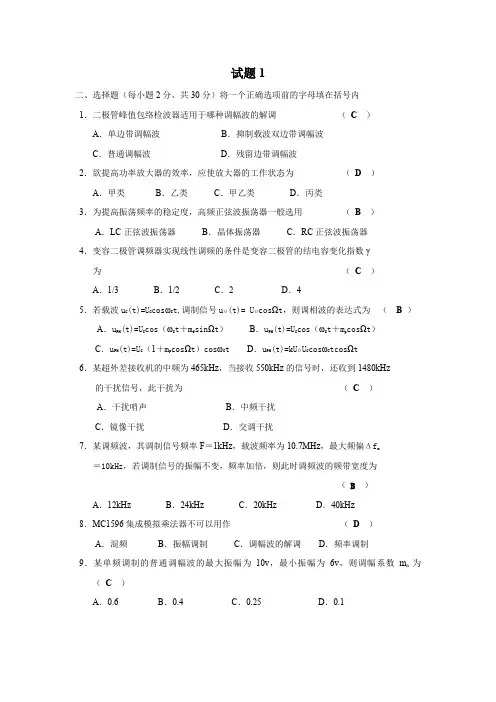

试题1二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．二极管峰值包络检波器适用于哪种调幅波的解调（C）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（C）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以用作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（C）A．二极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D）A．过压B．弱过压C．临界D．欠压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制B．调幅波的解调C．混频D．鉴频15．二极管峰值包络检波器，原电路正常工作。

试题 1、选择题（每小题 2 分、共 30 分）将一个正确选项前的字母填在括号内 1．二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A ．单边带调幅波B ．抑制载波双边带调幅波C .普通调幅波D •残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A •甲类B •乙类C .甲乙类D •丙类3 •为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ） A • LC 正弦波振荡器 B .晶体振荡器 C • RC 正弦波振荡器 4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数C )5.若载波uqt ）=U C COS 訳，调制信号uyt ）= U ©cos Q t ，则调相波的表达式为 （B ）C ．u pM (t)=U C (1＋m p cos Q t ) cos w C tD ．u pM (t)=kU Q U C cos w C tcos Q t6.某超外差接收机的中频为465kHz ，当接收550kHz 的信号时，还收到1480kHz的干扰信号，此干扰为 （ C ）A •干扰哨声B •中频干扰D •交调干扰F = 1kHz ，载波频率为10.7MHz ，最大频偏△ f m=10kH z ,若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为B )A ． 1/3B ． 1/2C ． 2D ．4A • u p^t)=U c cos ( we t + m f sin Q t )B • u p^t)=U e cos ( w t + m )cos Q t )C .镜像干扰7．某调频波，其调制信号频率A ． 12kHzB ．24kHzC ． 20kHz8． MC1 596 集成模拟乘法器不可以用作A ．混频B ．振幅调制C ・调幅波的解调D ． 40kHz（D ）D ．频率调制9．某单频调制的普通调幅波的最大振幅为（C ） 10v ,最小振幅为6v ，则调幅系数 m a 为A ．0.6B ．0.4C ．0.25D ．0.110 •以下几种混频器电路中，输出信号频谱最纯净的是A •二极管混频器B •三极管混频器C •模拟乘法器混频器11 •某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为A •过压B.弱过压C.临界 D •欠压12.鉴频的描述是A •调幅信号的解调B •调频信号的解调C・调相信号的解调13 •利用石英晶体的电抗频率特性构成的振荡器是A • f = fs时，石英晶体呈感性，可构成串联型晶体振荡器B • f = fs时，石英晶体呈阻性，可构成串联型晶体振荡器C • fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D • fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14 •下图所示框图能实现何种功能？其中U s（t）= U s COS o tCOS Q t , u L（t）= U L COS W L t蒂通曲（I）15.二极管峰值包络检波器，原电路正常工作。

《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是 选频滤波功能。

9.放大器的噪声系数N F 是指输入端的 信噪比与输出端的信噪比 两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。

一、填空题1、为了加宽调谐放大器的通频带，可以在谐振回路两端并联电阻，此时放大器的增益 减少（或降低） 。

2、小信号调谐放大器一般工作于 甲类，高功放一般工作于 丙 类。

3、从晶体管角度看，影响高频小信号放大器的稳定性的因素为 C b ’c /C μ/Y re ，为了提高其稳定性，常用的措施有 中和法 和 失配法 。

5、并联LC 回路在高频电路中作负载，具有 选频和阻抗匹配 功能。

6．在小信号谐振放大器中，三极管的集电极负载通常采用 LC 回路 ，它的作用是 选频 。

7、一高功放工作于临界状态，若输入信号的中心频率突然增大较多，则工作状态变为增大 ，晶体管工作是否安全 不安全 。

8、一高功放工作于临界状态，若外接负载间变然短路，则工作状态 过压 ，晶体管工作是否安全 安全 。

9、欲使工作于过压状态的高功放调至临界状态，可以增大 Ucc 参数。

10、丙类谐振功率放大器按晶体管集电极电流脉冲形状可分为 欠压 、 临界 、 过压三种工作状态，它一般工作在 临界 状态。

11、高频谐振功率放大器为了提高效率而工作在 丙 类状态，其导通角θ小于 900，因此要求放大器的基极偏压U BB 小于 发射结截电压(U TH ) 。

12、已知丙类谐振功率放大器工作在欠压状态，现为了提高效率而改变电路参数，此时可将谐振回路电阻R P 增大 ，或将电源电压V CC 减小 。

13、高频功放在放大调频信号时，一般选 过压 工作状态；高频功放在放大AM 信号时，一般选 欠压 工作状态。

14、某谐振功放，已知Vcc=24V 、P 0=5W 。

当η=60%时，P =8.33W 、I c0= 0.35A ，若P =不变，η=80%，则P O = 6.66W 。

15、正弦波振荡器的振幅起振条件是 KF>1 ，而相位平衡条件是 1=+F k ϕϕ；振幅平衡条件是 KF=1 、而相位平衡条件πϕϕn F k 2=+。

16、三点式振荡器的基本组成原则是晶体管的e 到c 和b 间要接 相同性质 电抗， 而b-c 间接与be 间电抗 相反性质 电抗。

高频电子线路复习题 一、填空1、调幅的几种调制方式是 普通调频（AM ）、 抑制载波双边带调制（DSB ）、 抑制载波单边带调制（SSB ）。

2、集电极调幅，应使被调放大器工作于_过压_状态。

3、反馈式振荡器的振荡平衡条件是 T （jw ）=1 、和 πϕn T2= n=0,1,2,3，... 。

4、通常将携带有信息的电信号称为 调制信号 ，未调制的高频振荡信号称为 载波信号 ，通过调制后的高频振荡信号称为 已调信号 。

5、三点式振荡器判别法则是 发射极 和 相接的两个 电抗性质相同, 集电极和基极 和它们电抗性质相反 。

6、LC 串联谐振回路品质因数（Q ）下降，频带 越宽 ，选择性 越差 。

7、某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到 欠压 状态，回路两端电压cm U 将 减小 ，若负载阻抗增加时，则工作状态由临界过渡到 过压 状态，回路两端电压cm U 将 增大 。

8、调相时， 调相指数 与调制信号幅度成正比。

(瞬时频偏)9、模拟乘法器的应用很广泛，主要可用来实现调制 、混频和检波 等频谱搬移电路中。

10、谐振功率放大器的 负载特性 是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

11、混频器按所用非线性器件的不同，可分为 二极管双平衡 、 混频电路 和 晶体三极管混频电路等。

（模拟乘法器混频电路）12、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535 KHz 时，本振频率为1000KHz 。

13、直接调频的优点是 电路简单频偏较大 ，间接调频的优点是 调相时可以不在主振荡电路中进行，易于保持中心频率的稳定 。

14、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 0.1时的频带范围与通频带之比。

《高频电子线路》复习题一、选择题（单选）1、已知信号的频率f 为20MHz,则其波长为 。

（ ）A ．15mB ．30m C.50m2、已知信号的波长为20m,则其频率为 。

（ ） A. 10MHz B. 15MHz C. 30MHz3、超外差接收机的电路结构特点是增加了 。

（ ） A. 振荡器 B. 混频器 C.解码器4、适宜沿地面传播的电磁波是 。

（ ）A.中长波B.短波C.超短波5、适宜通过电离层折射和反射进行传播的电磁波是 。

（ ） A.中长波 B.短波 C.超短波6、为兼顾谐振功率放大器的输出功率和效率，一般取通角θ为 度。

（ ） A ．50° B ．60° C ．70°7、为使谐振功率放大器工作于丙类状态，其基极偏置BB V 应设置在晶体管的 区。

（ ） A ．饱和区B ．放大区C ．截止区8、谐振功率放大器工作 状态，输出功率最大，效率也比较高。

（ ） A. 欠压 B. 临界 C. 过压9、反馈振荡器的振幅平衡条件是 。

（ ） A ．B ．C ．10、若LC 并联谐振回路的谐振频率0f =600KHz,回路的有载品质因数Qe=30，则该回路的通频带BW 0.7= 。

（ ） A. 5KHz B. 10KHz C. 20KHz11、反馈振荡器的振幅起振条件是 。

（ ） A ．B ．C ．12、反馈振荡器产生振荡的相位平衡条件是 。

（ ） A ．πϕϕn f a 2=+ B ．πϕϕn f a 2>+ C ．πϕϕn f a 2<+13、下列正弦波振荡器中，频率稳定度最高的是 。

（ ） A ．电容三点式振荡器 B ．西勒振荡器 C ．石英晶体振荡器14、已知谐振功率放大器的波形系数()1g θ =1.4,集电极电压利用系数ξ=1时其集电极效率c η为 。

（ ）A. 50%B. 60%C. 70%15、利用相乘器进行单频普通调幅时，若相乘器的增益系数为Am ,t COS U U c cm x ω=，Y m U U U COS t θΩ=+Ω时，则a m 为 。

高频电子线路复习题第一章 复习题一、填空题：1. （1）为了改善系统的性能、实现信号的（远距离有效传输）及（多路复用），通信系统中广泛采用调制技术。

（2）用待传输的基带信号去改变高频载波信号某一参数的过程，称为（调制），用基带信号去改变载波信号的幅度，称为（调幅）。

（3）无线电波传播方式大体可分为（沿地面传播）、（直线传播）、（依靠电离层的传播）。

（4）非线性器件能够产生（新频率分量），具有（频率变换）的作用.1.3已知调制信号()2cos(2π500)V,u t t Ω=⨯载波信号5()4cos(2π10)V,c u t t =⨯令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度。

画出调幅波频谱图。

解: ))](cos cos(1[00t t m U U c a m ϖΩ+==4(1+0.5cos V t t )102cos()50025⨯⨯ππ5.0420===Ωm m aa U U k m 14212121=⨯⨯=ma a U m BW=2F=2⨯500=1000Hz2、已知调制信号 ,)8002cos(3)(V t t u ⨯=Ωπ 载波信号 ,)102cos(66V uc ⨯=π令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度。

画出调幅波频谱图。

解:))](cos cos(1[00t t ma U U c m ϖΩ+==6(1+0.5cos2πV t t )102cos()8006⨯⨯π5.0630===Ωm m a a U U k m 5.16212121=⨯⨯=ma maU BW=2F=HZ 16008002=⨯三、问答题：下图是通信系的基本组成框图。

试述各组成部分的作用？信源:信息的来源输入变换器:将信源输入的信息变换成电信号,该信号称为基带信号发送设备:将基带信号进行某种处理并以足够的功率送入信道信道:信号传输的通道接收设备:由信道传送过来的已调信号由接收设备取出并进行处理,得到与发送端相对的基带信号(解调),复原成原来形式的信息.输出调换器:将信源输出电信号复原成原来形式的信息.第二章复习题一、单选题：1. 单调谐放大器中，Qe对选择性和通频带的影响是（B ）。
