广联达安装算量常见问题

1、如何识别设备与消声器及静压箱之间的短管和帆布软接？？？先识别完设备和消声器后再识别风管，以后可以自动生成。

2、在风管识别以后，进行风管通头的识别，但是通头识别以后，为什么在【通风管道（F)】这个状态下，通头显示不出来。

而在其他的状态下可以显示出来，现在存在的问题就是在通风管道状态下难以确定通头是否识别！因为识别的通头在通风管道构件下被你隐藏了，在通风管道界面下点击风管通头对应构件的子目U即可；3、安装算量里复制、移动等有没有快捷键呀？选择号构件后，右键，再按C或V就能实现复制和移动的作用。

4、在进行图例识别和管道识别时，有时候会选中图例和标注确认后，出现不能识别的现象，应如何解决？？这个原因是因为软件默认图例和标注之间的距离是一定的，我们可以通过cad操作设置命令按钮进行cad识别选项中值属性的修改，将其间水平管识别时标识和CAD线的最大距离增大其的数值即可。

5、在进行cad风管识别以后，有部分风管未识别上，然后我进行逐个识别的剩余风管，但是在识别通头以后出现通头识别问题，是四通的识别成了三通，请问如何进行修改？？？一.毛病的产生：1.风管没有全部识别完成就开始识别通头。

2.（左）有通头的地方，风管不能连着，应该断开。

二，不能修改，因为通头删除后（风管就展开了），就无法重新识别通头了，必须全部删除，重新来过6、为什么在进行立管识别时，进行给水立管和雨水立管识别时，鼠标不能选中立管的圆圈，而进行排水立管识别时却可以，请问如何解决？？？可以通过管道编辑下的布置立管识别7、识别立管的方法？a选择识别立管、b布置立管、c扣立管、d设置相应的标高来进行识别8、如何改变识别后管线的颜色？？？可以通过工具下的系统样式进行改变相应管道的颜色，使之更加显著。

9、如何进行上下喷头的识别？？？数字造价中有王工专门写的一个经验介绍，复制给你，供参考：我用软件首先是从需要开始的，做的多了之后，我认识了软件，软件算量成了我所不可缺少的工具，我再回到原点，从基础开始系统学习，这次的算量大赛帮助我在用软件算量起到了极大的收益，“答疑解惑”让我对软件各项功能更加深理解，并且从众多的安装算量高手那里获得了很多很多宝贵经验，同时也通过上机验证了高手们的居多使用技巧，在我的感染下，我身边的同事也都用开了软件算量，这也是对软件算量的认同，我相信：软件算量是造价行业发展的必然趋势。

广联达图形算量软件常见问题汇总广联达图形算量软件是一款应用于建筑行业的工具，用于计算建筑材料的用量和成本、生成图形模型等。

在使用该软件的过程中，可能会遇到一些常见问题，下面对这些问题进行汇总。

1. 错误提示1.1. 获取许可证错误该错误提示通常出现在软件未能成功启动或新安装后启动软件时。

解决方法是检查许可证文件是否正确、或者是否需要更新许可证文件。

1.2. 断开软件服务连接该错误提示通常出现在软件启动后，但突然断开了软件服务连接。

解决方法是检查网络连接是否正常、或者获取新的许可证文件。

1.3. 空间不足该错误提示通常出现在计算大型模型时，可能是因为硬盘空间不足。

解决方法是释放磁盘空间、或升级硬盘。

1.4. 执行错误该错误提示可能是因为软件本身的问题或管理员权限不足。

解决方法是升级软件版本、或获取管理员权限。

2. 计算模型问题2.1. 模型无法正常生成该问题通常出现在输入的参数或数据有误。

解决方法是重新检查输入参数和数据的正确性，或者联系软件协作者。

2.2. 模型没有精度该问题通常出现在模型数据的精度不够，导致计算结果不准确。

解决方法是重新调整计算参数，或者提高模型数据的精度。

2.3. 模型计算速度慢该问题通常出现在计算复杂模型时，导致计算速度变慢。

解决方法是优化计算方法和算法、或者升级计算机配置。

3. 数据管理问题3.1. 数据丢失或损坏该问题通常出现在软件更新或计算过程中发生的异常情况。

解决方法是通过备份或其他方法恢复数据，或者联系软件协作者。

3.2. 数据备份和恢复问题该问题通常出现在备份和恢复过程中出现的错误。

解决方法是检查备份和恢复的操作步骤和方法是否正确，或者询问软件协作者。

3.3. 数据共享和权限问题该问题通常是因为数据共享和权限设置不当。

解决方法是重新设置数据共享和权限，或者联系软件协作者。

4. 其他问题4.1. 软件界面和使用方法问题该问题通常是因为用户对软件界面和使用方法不熟悉。

安装常见冋题1、如何将定义好的构件复制到其他楼层？解决方法：1:在当前层，楼层-【复制构件到其他楼层】2:在目标层，楼层-【从其他楼层复制选定构件】2、为什么绘图区最下面的状态条看不到了？解决方法：这个很明显都看出来是电脑下方的任务栏挡住了软件最下方的显示，如图：3、上下层的立管错位了如何对齐？解决方法：从首层开始-菜单栏-工具-【设置原点】-找每层公共的那根立管点一下，图元会消失，按全屏即可显示出来，切换楼层去其他楼层，挨个操作此功能，选择相同位置的立管，即可。

4、为什么动态观察看不到图纸和构件？解决方法：工具-合法性检查（F5）,将所有报错的挨个双击，修改报错位置即可。

5、如何取消绘图界面图元的名称？解决方法：方法一：菜单栏-视图-【构件图元显示设置】（F12），在弹出来的窗口里面，将右边的对勾去掉即可方法二：左边导航栏里面每种构件后面都有一个字母，按Shift+该字母即可显示或隐藏名称。

6、如何查看适用于软件安装的电脑配置？解决方案：菜单栏帮助-文字帮助-软件安装与卸载-软件运行环境，即可查看到 所需电脑配置的最低要求。

（XL 2II 口佛助文占 & P7、报错提示：阀门法兰（水）布置不正确，超出楼层设置范围 如图:]\ 4阀门法兰冰尸布置不正确 > 超出桂层设詈苑围解决思路：合法性检查都能成功，就是在汇总计算时候提示, 和标咼有关系。

解决方法：经过查看工程最顶层的管道标高超出了工程顶层的标高，管道上面还 布置的阀门所以才有这个报错。

将管道标高设置在工程标高范围内即可。

8报错提示：配电箱设置不正确，超出楼层设置范围，如图:解决方法：配电箱的标高不能超出整个工程的楼层高度。

解决方法：配电箱柜界软件运存环境-9删K 单X AcADiij5ft®E *电塔栗草 *电门标单 » $累篥单 就秤罰运行建度会因为意弼计3MfL 再“配蓋叫芋圈而略衬不何$ T DG 基ItffrJT 于汁・机耳嫌配覽的豪水費求】Inter Pent un 4 埋£f 我亶jS Wndows XP 、Windows Vista^ Windows 7ICS RAM独立虛卡于£12M 並祥）原旣千10GB 可用證盘仝|filBdW 3也立叢色感更*出祝时的科良蛊示农灿2孙料日或甕鬲旳狂示春牛構軍COROMIEM根据提示看应该是I 摆•如3尸5 且录心無iqp »*s ）<・面-选中配电箱- 属性- 距地高度发现输入的是-10000，超出了整个工程的最低标高，重新修改正确才去汇总计算即可。

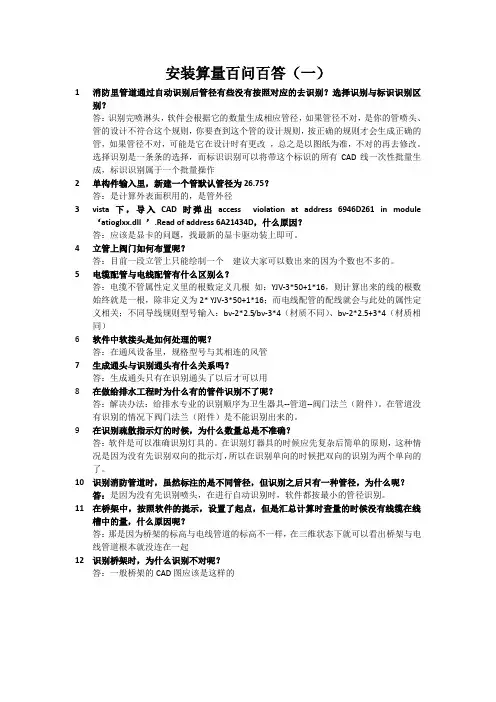

安装算量百问百答（一）1消防里管道通过自动识别后管径有些没有按照对应的去识别？选择识别与标识识别区别？答：识别完喷淋头，软件会根据它的数量生成相应管径，如果管径不对，是你的管喷头、管的设计不符合这个规则，你要查到这个管的设计规则，按正确的规则才会生成正确的管，如果管径不对，可能是它在设计时有更改，总之是以图纸为准，不对的再去修改。

选择识别是一条条的选择，而标识识别可以将带这个标识的所有CAD线一次性批量生成，标识识别属于一个批量操作2单构件输入里，新建一个管默认管径为26.75？答：是计算外表面积用的，是管外径3vista下，导入CAD时弹出access violation at address 6946D261 in module ‘atioglxx.dll ’.Read of address 6A21434D，什么原因？答：应该是显卡的问题，找最新的显卡驱动装上即可。

4立管上阀门如何布置呢？答：目前一段立管上只能绘制一个建议大家可以数出来的因为个数也不多的。

5电缆配管与电线配管有什么区别么？答：电缆不管属性定义里的根数定义几根如：YJV-3*50+1*16，则计算出来的线的根数始终就是一根，除非定义为2* YJV-3*50+1*16；而电线配管的配线就会与此处的属性定义相关；不同导线规则型号输入：bv-2*2.5/bv-3*4（材质不同）、bv-2*2.5+3*4（材质相同）6软件中软接头是如何处理的呢？答：在通风设备里，规格型号与其相连的风管7生成通头与识别通头有什么关系吗？答：生成通头只有在识别通头了以后才可以用8在做给排水工程时为什么有的管件识别不了呢？答：解决办法：给排水专业的识别顺序为卫生器具--管道--阀门法兰（附件）。

在管道没有识别的情况下阀门法兰（附件）是不能识别出来的。

9在识别疏散指示灯的时候，为什么数量总是不准确？答：软件是可以准确识别灯具的。

在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的批示灯，所以在识别单向的时候把双向的识别为两个单向的了。
