电力系统暂态分析(第二章习题答案)

电力系统暂态分析期末复习题答案第2章同步发电机突然三相短路一、简答题1.电力系统暂态过程的分类暂态过程分为波过程、电磁暂态过程和机电暂态过程。

波过程主要研究与过电压有关的电压波和电流波的传递过程；电磁暂态过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。

2.为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

3.同步发电机突然三相短路时，定子绕组电流中包含哪些电流分量？转子励磁绕组中包含哪些电流分量？阻尼绕组中包含哪些电流分量？它们的对应关系和变化规律是什么？定子电流中包含基频交流分量、直流分量和倍频交流分量；转子励磁绕组中包含强制励磁电流分量、直流分量和基频交流分量；d轴阻尼绕组中包含直流分量和基频交流自由分量；q轴阻尼绕组中仅包含基频交流分量。

定子绕组中直流分量和倍频分量与转子励磁绕组中的基频交流分量相对应，两者共同衰减，最后衰减至零；转子回路直流分量与定子基频交流分量相对应，共同衰减但不会为零4.同步发电机原始磁链方程中哪些电感系数为常数？哪些电感系数是变化的？变化的原因是什么？凸极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数；定子的自感系数、定子绕组间的互感系数可变可不变，定子与转子间的互感系数是变化，变化的主因是转子旋转，辅因是转子凸级气息中d，q磁路不对称。

隐极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数、定子的自感系数、定子绕组间的互感系数均为常数；定子与转子间的互感系数是变化的，变化的原因是定子绕组和转子绕组之间存在相对运动。

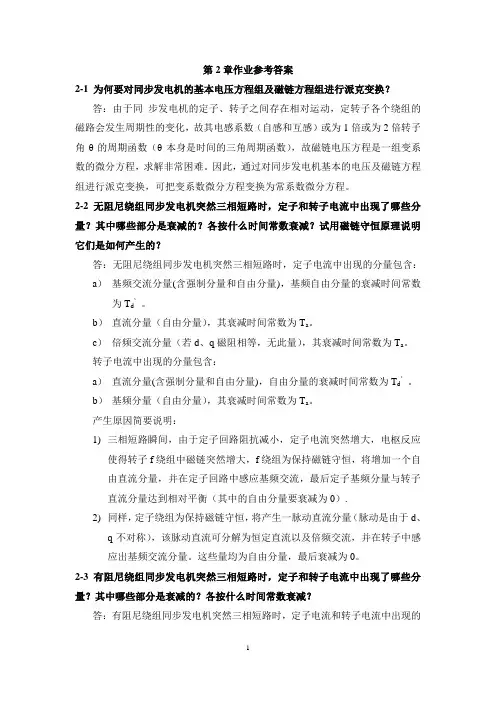

第2章作业参考答案2-1为何要对同步发电机的基本电压方程组及磁链方程组进行派克变换？答：由于同步发电机的定子、转子之间存在相对运动，定转子各个绕组的磁路会发生周期性的变化，故其电感系数（自感和互感）或为1倍或为2倍转子角θ的周期函数（θ本身是时间的三角周期函数），故磁链电压方程是一组变系数的微分方程，求解非常困难。

因此，通过对同步发电机基本的电压及磁链方程组进行派克变换，可把变系数微分方程变换为常系数微分方程。

2-2无阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？试用磁链守恒原理说明它们是如何产生的？答：无阻尼绕组同步发电机突然三相短路时，定子电流中出现的分量包含：a）基频交流分量(含强制分量和自由分量)，基频自由分量的衰减时间常数为T d’。

b）直流分量（自由分量），其衰减时间常数为Ta。

c）倍频交流分量（若d、q磁阻相等，无此量），其衰减时间常数为Ta。

转子电流中出现的分量包含：a）直流分量(含强制分量和自由分量)，自由分量的衰减时间常数为Td’。

b）基频分量（自由分量），其衰减时间常数为Ta。

产生原因简要说明：1)三相短路瞬间，由于定子回路阻抗减小，定子电流突然增大，电枢反应使得转子f绕组中磁链突然增大，f绕组为保持磁链守恒，将增加一个自由直流分量，并在定子回路中感应基频交流，最后定子基频分量与转子直流分量达到相对平衡（其中的自由分量要衰减为0）.2)同样，定子绕组为保持磁链守恒，将产生一脉动直流分量（脉动是由于d、q不对称），该脉动直流可分解为恒定直流以及倍频交流，并在转子中感应出基频交流分量。

这些量均为自由分量，最后衰减为0。

2-3有阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？答：有阻尼绕组同步发电机突然三相短路时，定子电流和转子电流中出现的分量与无阻尼绕组的情况相同。

电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.361-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。

②工程近似计算各元件电抗的标么值，S B ＝100MV A 。

解：① 精确计算法U BI ＝10.5kV S B ＝100MV AU BII ＝5.101215.10⨯＝121kVU BIII ＝1106.65.101215.10⨯⨯＝7.26kV 3.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法50MV A 10.5kV X d ’’=0.15 60MV A 10.5kV/121kV U k %=10.5 0.4Ω/km 100km 30MV A 110kV/6.6kV U k %=10.5U B ＝U av S B ＝100MV A3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？ 解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、(1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值； (2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

第2章作业参考答案2-1 为何要对同步发电机的基本电压方程组及磁链方程组进行派克变换？答：由于同步发电机的定子、转子之间存在相对运动，定转子各个绕组的磁路会发生周期性的变化，故其电感系数（自感和互感）或为1倍或为2倍转子角θ的周期函数（θ本身是时间的三角周期函数），故磁链电压方程是一组变系数的微分方程，求解非常困难。

因此，通过对同步发电机基本的电压及磁链方程组进行派克变换，可把变系数微分方程变换为常系数微分方程。

2-2 无阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？试用磁链守恒原理说明它们是如何产生的？答：无阻尼绕组同步发电机突然三相短路时，定子电流中出现的分量包含：a）基频交流分量(含强制分量和自由分量)，基频自由分量的衰减时间常数为T d’。

b）直流分量（自由分量），其衰减时间常数为T a。

c）倍频交流分量（若d、q磁阻相等，无此量），其衰减时间常数为T a。

转子电流中出现的分量包含：a）直流分量(含强制分量和自由分量)，自由分量的衰减时间常数为T d’。

b）基频分量（自由分量），其衰减时间常数为T a。

产生原因简要说明：1)三相短路瞬间，由于定子回路阻抗减小，定子电流突然增大，电枢反应使得转子f绕组中磁链突然增大，f绕组为保持磁链守恒，将增加一个自由直流分量，并在定子回路中感应基频交流，最后定子基频分量与转子直流分量达到相对平衡（其中的自由分量要衰减为0）.2)同样，定子绕组为保持磁链守恒，将产生一脉动直流分量（脉动是由于d、q不对称），该脉动直流可分解为恒定直流以及倍频交流，并在转子中感应出基频交流分量。

这些量均为自由分量，最后衰减为0。

2-3 有阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？答：有阻尼绕组同步发电机突然三相短路时，定子电流和转子电流中出现的分量与无阻尼绕组的情况相同。

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。

1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。

1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。

1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。

第2次作业一、单项选择题（本大题共15分，共 15 小题，每小题 1 分）1. 短路电流运算曲线编制时，计算电抗仅编制到3.5，其原因是（）。

A. 于计算电抗大于3.5的电源可以视为无限大功率电源，其任意时刻的短路电流周期分量有效值，就是短路瞬间短路电流周期分量的起始有效值B. 实际工程上不存在计算电抗大于3.5的情况C. 由于计算电抗大于3.5的电源，其向短路点提供的短路电流很小，实际计算时可以忽略D. 以上均错误2. 输电线路的正序阻抗与负序阻抗相比，其值要( )。

A. 大 B. 小 C. 相等D. 都不是3. 快速切除故障将使得系统的暂态稳定性得到( )。

A. 无变化 B. 提高 C. 降低 D. 微弱的负值变化4. 分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（）。

A. 正序等效定则 B. 等耗量微增率准则 C. 等力矩原则 D. 等面积定则5. 单相短路中，附加阻抗为( )。

A. B. C. D.6. 在中性点不接地系统中同一地点发生两相短路和两相短路接地时，关于短路点故障相短路电流有效值，下述说法中正确的是（）。

A. 两种情况下短路电流大小相等B. 两相接地短路电流大于两相短路电流C. 两相接地短路电流小于两相短路电流D. 无法确定哪种情况下短路电流更大7. 大扰动后，减少原动机出力的主要目的是为了提高系统的( )。

A. 暂态稳定 B. 静态稳定 C. 电压稳定 D. 经济性8. 关于短路冲击电流，下述说法中错误的是（）。

A. 短路冲击电流是最恶劣短路条件下发生三相短路时，短路电流的最大瞬时值 B. 短路冲击电流出现在短路发生后约二分之一周期时 C. 短路回路阻抗角越大，则短路冲击系数越大 D. 短路回路阻抗角越小，则短路冲击系数越大9. 为简化同步发电机三相短路的分析计算，采用了一些假设条件，下面各组条件中属于同步发电机三相短路分析假设条件的一组是（） A. 发电机绕组阻抗为零、发电机频率保持不变 B. 发电机磁路不饱和、发电机频率保持不变 C. 发电机绕组阻抗为零、发电机磁路不饱和 D. 发电机绕组电阻为零，发电机磁路已饱和10. 在下列各种故障类型中,属于纵向故障的是（）。

（完整版）电⼒系统暂态分析（第⼆章习题答案）第2章作业参考答案2-1 为何要对同步发电机的基本电压⽅程组及磁链⽅程组进⾏派克变换？答：由于同步发电机的定⼦、转⼦之间存在相对运动，定转⼦各个绕组的磁路会发⽣周期性的变化，故其电感系数（⾃感和互感）或为1倍或为2倍转⼦⾓θ的周期函数（θ本⾝是时间的三⾓周期函数），故磁链电压⽅程是⼀组变系数的微分⽅程，求解⾮常困难。

因此，通过对同步发电机基本的电压及磁链⽅程组进⾏派克变换，可把变系数微分⽅程变换为常系数微分⽅程。

2-2 ⽆阻尼绕组同步发电机突然三相短路时，定⼦和转⼦电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？试⽤磁链守恒原理说明它们是如何产⽣的？答：⽆阻尼绕组同步发电机突然三相短路时，定⼦电流中出现的分量包含：a）基频交流分量(含强制分量和⾃由分量)，基频⾃由分量的衰减时间常数为T d’。

b）直流分量（⾃由分量），其衰减时间常数为T a。

c）倍频交流分量（若d、q磁阻相等，⽆此量），其衰减时间常数为T a。

转⼦电流中出现的分量包含：a）直流分量(含强制分量和⾃由分量)，⾃由分量的衰减时间常数为T d’。

b）基频分量（⾃由分量），其衰减时间常数为T a。

产⽣原因简要说明：1)三相短路瞬间，由于定⼦回路阻抗减⼩，定⼦电流突然增⼤，电枢反应使得转⼦f绕组中磁链突然增⼤，f绕组为保持磁链守恒，将增加⼀个⾃由直流分量，并在定⼦回路中感应基频交流，最后定⼦基频分量与转⼦直流分量达到相对平衡（其中的⾃由分量要衰减为0）.2)同样，定⼦绕组为保持磁链守恒，将产⽣⼀脉动直流分量（脉动是由于d、q不对称），该脉动直流可分解为恒定直流以及倍频交流，并在转⼦中感应出基频交流分量。

这些量均为⾃由分量，最后衰减为0。

2-3 有阻尼绕组同步发电机突然三相短路时，定⼦和转⼦电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？答：有阻尼绕组同步发电机突然三相短路时，定⼦电流和转⼦电流中出现的分量与⽆阻尼绕组的情况相同。

电力系统暂态分析(第三版） 李光琦 习题解答第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：222121300.1050.12111031.5x *=⨯⨯= 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x 电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t U s a)120cos(3.62ο-+⨯=αωt U s a)120cos(3.62ο++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时ο30=α。

U B1 =10.5kV ，1 B130 3 10.5 = 1.65kAU B 2 =115kV ， I B1 30 3 115=0.15kA第一章电力系统分析基础知识 1-2-1对例1-2，取U B 2 =110kV , S B =30MVA ,用准确和近似计算法计算参数标幺值。
