通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。
通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。
一、地震相分析（一）地震相概念地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。
（二）地震相分析地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。
用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下:（1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。
（2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。
（3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。
大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。
（4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。
视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。
（5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。
连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。
（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。
由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。
但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。
地震相分析通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。
通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。
一、地震相分析（一）地震相概念地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。
（二）地震相分析地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。
用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下:（1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。
（2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。
（3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。
大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。
（4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。
视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。
（5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。
连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。
（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。
由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。
超详细——地震相的定义、识别标志与分析⽅法识别最下⽅⼆维码，回复“地震相”，获取本⽂word⽂档。
1、定义不同沉积体系的各级界⾯、岩性及⼏何特征在地震剖⾯上的综合表现。
地震相分析就是识别每个层序内独特的地震反射波组特征及其形态组合，并将其赋予⼀定的地质含义，进⽽进⾏沉积相的解释。
因此对有利层序内陆震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从⽽为有利储层的综合预测奠定了基础。
2、识别标志（1）地震反射基本属性与结构（2）内部反射构造（3）外部⼏何形态（4）边界关系（包括反射终⽌型和横向变化型（5）层速度等。
最常⽤的是前三种标志。
3、描述原则地震内部反射构造是指地震地层单元内部多个同相轴的形态组合⽽外部⼏何形态则是地震地层单元的外观形体特征，反映上、下两个同相轴所构成的⼏何形态。
前者属于地震相的内部属性，⽽后者则为地震相的外观形态，因此在描述的语⾔上应有明显的区别。
4、地震反射基本属性与结构地震反射属性是指地震剖⾯各组成部分（即同相轴）的物理地震学特征，其基本属性包括振幅、视频率、连续性三个要素。
4.1 基本属性（1）振幅（Amplitude）振幅是质点离开其平衡位置的位移量。
视振幅反映相应地震界⾯反射系数的⼤⼩。
对于相同的⼊射波⽽⾔，界⾯的反射系数越⼤则所产⽣的反射波振幅越强。
反射系数的⼤⼩由界⾯上下岩层的波阻抗差所决定，波阻抗差越⼤则反射系数就越⼤。
波阻抗与岩性有着密切的关系，⼀般说来泥岩的波阻抗较低，砂岩的波阻抗中等，⽽碳酸盐岩的波阻抗较⾼。
因此，视振幅的⼤⼩最终可归结为界⾯上、下岩性差别⼤⼩。
（2）视频率（Frequency）视频率反映了相邻反射界⾯之间间距的⼤⼩。
间距越⼤，上、下界⾯处产⽣的反射波之间的时间间隔就越⼤，即视频率越⼩；反之，间距越⼩则视频率越⼤。
当界⾯间距⼩于⼊射地震波的 1/4 主波长时，两个界⾯形成的反射波将相互叠加成为⼀个复合波；从⽽⽆法将两个界⾯区分开，这就是所谓的地震波垂向分辨率（能确定出两个独⽴界⾯⽽不是⼀个界⾯所需的最⼩反射⾯间距，这⾥为 1/4 主波长）。
第二节地震相分析地震相是由地震反射参数（振幅、频率、相位、同相轴以及反射结构等）所限定的三维地震反射单元，它是特定沉积相或地质体的地震响应。
从研究层次上来看，地震相是地震层序或体系域的次一级单元，一个层序可以包含若干种地震相，这些地震相往往是特定沉积相的地震响应，因此对地震相的理解是应用地震相推断和划分沉积相的基础。

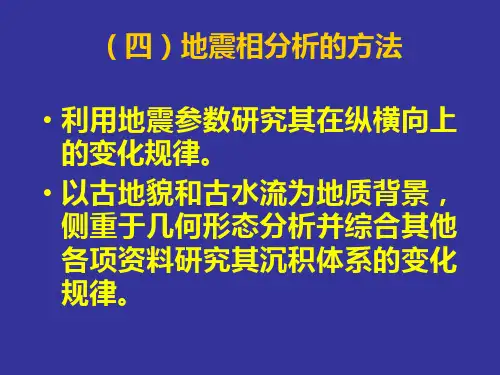

地震相的分析和识别有两种方法，第一种方法是通过肉眼来观测地震反射特征，并与所建立的标准地震相特征进行比较，判别属于何种地震相，俗称“相面法”。
这种方法一般应用于局部的地震资料解释和分析中，解释和识别精度较低。
第二种方法是应用地震数据处理技术、计算机技术以及一定的数学方法对地震数据体进行分析和计算，提取出能够反映沉积相变化的属性参数，依据地震属性参数的空间变化划分地震相，这种方法被称为定量地震相分析方法。
由于该方法能够对整个地震数据的属性参数进行精确分析和计算，因此是一种高效、先进的分析方法。
在本节主要介绍第一种地震相识别方法，定量地震相识别方法在地震属性分析一节中介绍。
一、地震相划分参数及地质意义（一）地震相分析参数地震相分析就是利用地震反射结构、连续性、振幅、频率、层速度和外部几何形态等参数解释和分析不同参数组合所反映的地质意义，从而推断可能的沉积相。
这些地震参数及其地质解释如表11-1所示。
表11-1 地震相参数及其地质意义（二）内部反射结构反射结构是指层序内部反射同相轴的横向变化情况及同相轴之间的关系。
根据内部反射结构的形态可以分为平行与亚平行反射结构，发散反射结构，前积反射结构，乱岗状反射结构，杂乱状反射结构和无反射。
1．平行与亚平行反射结构反射层由一组平行和亚平行的地震反射同相轴构成，地震相以中强振幅、中高连续性、近平行反射结构为特征，它往往出现在席状、披盖及充填型单元中。
平行与亚平行反射代表均匀沉降的陆架三角洲台地或稳定的盆地平原背景上的匀速沉积作用（图11－7a, 7b）。
地震相分析地震相：指有一定分布范围的三维地震反射单元，它由地震参数不同于相邻地震相单元的反射波组所构成。
地震相代表了产生其反射的沉积物的一定岩性组合、层理和沉积特征。
地震相的概念主要有三层含义：1、地震相指在区域内能够圈定、有一定规模可以作图的三维地震反射单元。
2、地震相单元的主要地震参数包括单元内部反射结构、单元外部几何形态（几何外形）、反射振幅、反射频率、反射连续性、地层速度地震参数是识别和划分地震相单元的标志。
正如识别和描述沉积相需用沉积物的颜色、粒度、结构、构造（如层理）等参数一样，识别和描述地震相也要有一定的参数。
地震相分析就是描述地震反射参数的特征和变化，并对其进行地质解释。
每个地震参数都提供了相当多的地下地质信息。
也可以说，地震相划分的依据就是地震反射参数特征的变化。
因此，地震参数很重要，下面还要详细讲述。
3、说明了地震相的地质含义。
归根结底，地震相就是沉积相的地震反射响应。
但由于地震反射波分辨能力的限制，地震相又不是沉积相细微的表现，而是沉积相宏观特征的响应。
地震相的目的及优点目的：既然地震相是沉积相的反映，我们可以根据地震层序内地震相的平面分布特征编制地震相平面图，进而转换成的沉积相平面图，帮助分析层序的沉积环境及古地理，重塑盆地的沉积史和构造史，预测盆地中生油岩相和储集岩相的分布；并在地震资料和地震相的解释过程中，可预测地层、岩性等有利圈闭。
地震相平面图→沉积相平面图优点：地震相分析是沉积盆地分析的一种新手段，特别是在盆地勘探早期、钻井有限的情况下尤为适用。
单井相分析是一孔之见，虽然精度高、可靠性强，但横向上不可能外推很远，尤其对于相变较快的陆相盆地。
在盆地勘探早期、井少的情况下，单用井资料恢复整个盆地的沉积相难度很大，地震相分析则有效地克服了这一点。
因为现代勘探，地震先行，地震资料往往很丰富，通过地震相分析制作地震相平面图，再结合钻井的岩心相、测井相标定对应的地震相，将地震相转换成沉积相，能对盆地的沉积环境和古地理有一个整体的把握，以便指导勘探。
