工厂低压配电之电缆与断路器的选择

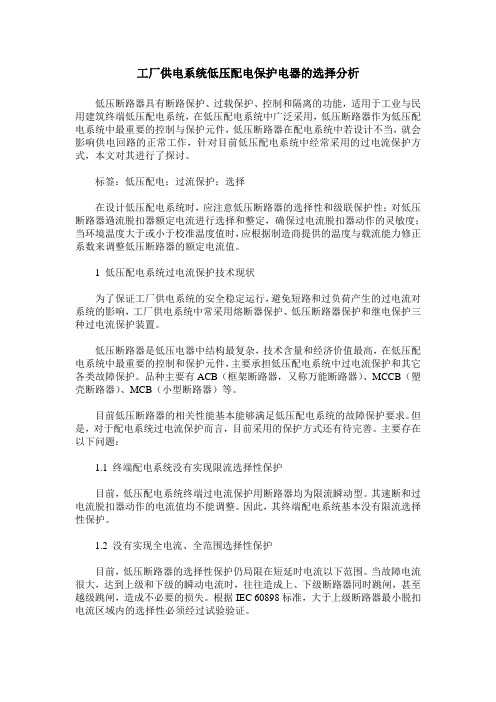

工厂供电系统低压配电保护电器的选择分析低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用，低压断路器作为低压配电系统中最重要的控制与保护元件，低压断路器在配电系统中若设计不当，就会影响供电回路的正常工作，针对目前低压配电系统中经常采用的过电流保护方式，本文对其进行了探讨。

标签：低压配电；过流保护；选择在设计低压配电系统时，应注意低压断路器的选择性和级联保护性；对低压断路器過流脱扣器额定电流进行选择和整定，确保过电流脱扣器动作的灵敏度；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。

1 低压配电系统过电流保护技术现状为了保证工厂供电系统的安全稳定运行，避免短路和过负荷产生的过电流对系统的影响，工厂供电系统中常采用熔断器保护、低压断路器保护和继电保护三种过电流保护装置。

低压断路器是低压电器中结构最复杂，技术含量和经济价值最高，在低压配电系统中最重要的控制和保护元件，主要承担低压配电系统中过电流保护和其它各类故障保护。

品种主要有ACB（框架断路器，又称万能断路器）、MCCB（塑壳断路器）、MCB（小型断路器）等。

目前低压断路器的相关性能基本能够满足低压配电系统的故障保护要求。

但是，对于配电系统过电流保护而言，目前采用的保护方式还有待完善。

主要存在以下问题：1.1 终端配电系统没有实现限流选择性保护目前，低压配电系统终端过电流保护用断路器均为限流瞬动型。

其速断和过电流脱扣器动作的电流值均不能调整。

因此，其终端配电系统基本没有限流选择性保护。

1.2 没有实现全电流、全范围选择性保护目前，低压断路器的选择性保护仍局限在短延时电流以下范围。

当故障电流很大，达到上级和下级的瞬动电流时，往往造成上、下级断路器同时跳闸，甚至越级跳闸，造成不必要的损失。

根据IEC 60898标准，大于上级断路器最小脱扣电流区域内的选择性必须经过试验验证。

探讨低压配电设计中电力电缆的选择与施工随着电力系统的发展和完善，低压配电设计中电力电缆的选择和施工变得愈发重要。

电力电缆是将电力从发电站输送到用电终端的重要设备，其选择和施工质量直接关系到电力系统的安全稳定运行。

本文将探讨低压配电设计中电力电缆的选择和施工，以期帮助读者更好地理解和应用相关知识。

一、电力电缆的选择1. 电力电缆的种类根据用途和结构不同，电力电缆可以分为多种类型。

常见的有塑料绝缘电力电缆、橡套电力电缆、交叉链接聚乙烯绝缘电力电缆等。

不同类型的电缆适用于不同情况，选择恰当的电缆类型对于保证低压配电系统的正常运行至关重要。

低压配电系统的额定电压一般为1000V及以下，因此在选择电力电缆时，需要根据系统的实际电压需求来确定电缆的额定电压。

选择适当的额定电压可以有效地提高电缆的使用寿命和安全性能。

导体截面是影响电力电缆输电能力的重要参数，较大的导体截面可以减小电阻，提高电缆的输电能力，使得电缆能够承受更大的负载。

在选择电力电缆时，需要充分考虑系统的负载情况和未来的扩展需求。

低压配电系统中的电力电缆一般要求具有良好的阻燃性能，以确保在发生火灾时可以尽快熄灭，减小火灾造成的损失。

因此在选择电力电缆时，需要考虑其阻燃等级，尽量选择具有较高阻燃等级的电缆产品。

在低压配电系统中，由于电力电缆长期处于高温环境中，因此其耐热性能就显得尤为重要。

在选择电力电缆时，需要充分考虑其耐热温度等级，选择适合系统要求的耐热性能电缆，以确保其长期稳定运行。

低压配电系统中的电力电缆需要经常受到机械损伤和化学腐蚀，因此其外护层材质也是需要仔细考虑的。

一般来说，选择外护层材质耐磨、耐腐蚀、耐老化的电缆产品可以提高其使用寿命，减少维护和更换频率。

1. 施工前的准备工作在进行电力电缆的施工前，需要做好充分的准备工作。

首先需要对施工现场进行勘察，了解场地情况和环境特点，明确敷设路径和方式。

其次需要根据电力电缆的规格要求，准备好施工需要的工具和材料，确保施工工作的顺利进行。

工厂供电系统低压配电保护电器的合理选择方面：（1）低压熔断器的类别和分断范围。

通常人们所使用的熔断器主要包括偏置触刀、圆筒帽形、螺栓连接等类型的熔断器，此类熔断器主要是以熔断体来对线路进行保护。

（2）低压熔断器自身的时间—电流特性主要是根据故障电流自身的大小来决定熔断时间，其能够利用反时特性曲线表示。

（3）熔断体本身所具有的分段能力。

在规定的性能和使用条件下，熔断体能够在规定条件下了解分断电流的预期值，也就是交流分量自身所具有的有效值。

（4）过电流选择性，主要是指电流保护电器之间相关特性的配合。

1.2低压断路器在断路器当中，脱扣器是用来对电路进行分断的重要元件，而当前所使用的脱扣器主要划分为欠电压、过电流以及分励等类型脱扣器。

其中过电流脱扣器还分为反时、定时以及瞬时三种类型过流器。

1.3对比分析对熔断器和断路器进行对比分析，从功能角度来说，熔断器与断路器都具有防止短路故障的发生的作用，但是熔断器属于一次性设备，当使用完以后需要相关工作人员对其进行更换，其价格相对较为低廉，应用范围也相对较广，是一种常用的保护设施。

然而，断路器属于遥控型控制器，它所具有的保护功能更加完善，而且当线路发生故障而断开时，能够继续使用，校验热效应下的短路电流持续时间见表1。

从两者对比分析来看，两种类型的保护电器都各有特点，人们可以根据具体情况来选择与之相应的保护器，以此最大程度发挥其作用。

二、保护电器的选择2.1短路保护及保护电器的选择常见的线路绝缘层老化以及短时间内通过电路的电流过大致使绝缘层被击穿等都会导致短路现象，一旦出现短路将会对电器设备造成一定程度的损坏，并产生热效应，甚至出现火灾事故。

因此就需要保护电器能够及时切断短路的电流，将危险降到最低。

针对这一情况，保护电器的选择要遵循以下的要求：1）分断能力强。

当出现短路现象的时候，保护电器会利用自身的分断能力，将短路电流进行分断处理，只有保护电器的分断能力强于短路电流时，才能真正实现保护作用。

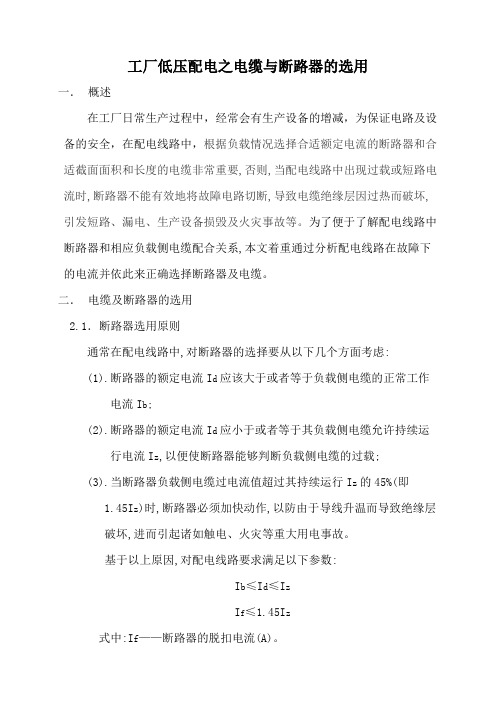

工厂低压配电之电缆与断路器的选用一．概述在工厂日常生产过程中，经常会有生产设备的增减，为保证电路及设备的安全，在配电线路中，根据负载情况选择合适额定电流的断路器和合适截面面积和长度的电缆非常重要,否则,当配电线路中出现过载或短路电流时,断路器不能有效地将故障电路切断,导致电缆绝缘层因过热而破坏,引发短路、漏电、生产设备损毁及火灾事故等。

为了便于了解配电线路中断路器和相应负载侧电缆配合关系,本文着重通过分析配电线路在故障下的电流并依此来正确选择断路器及电缆。

二．电缆及断路器的选用2.1．断路器选用原则通常在配电线路中,对断路器的选择要从以下几个方面考虑:(1).断路器的额定电流I d应该大于或者等于负载侧电缆的正常工作电流I b;(2).断路器的额定电流I d应小于或者等于其负载侧电缆允许持续运行电流I z,以便使断路器能够判断负载侧电缆的过载;(3).当断路器负载侧电缆过电流值超过其持续运行I z的45%(即1.45I z)时,断路器必须加快动作,以防由于导线升温而导致绝缘层破坏,进而引起诸如触电、火灾等重大用电事故。

基于以上原因,对配电线路要求满足以下参数:I b≤I d≤I zI f≤1.45I z式中:I f——断路器的脱扣电流(A)。

为了确保断路器具有保护负载侧电缆的功能，选择合适的断路器以配合相应的电缆尤为重要。

断路器的选择可按以下的程序进行：首先确定电缆，根据载流能力的要求、安装条件等因素选择合适截面积的电缆。

断路器的选择可根据电力作业标准，将断路器的脱扣电流I f整定到小于1.45I n 即可。

事实上只要按照正常负载电流选择断路器，即可以满足对电缆过电流保护的要求，即满足：I b≤I n≤I z2.2.电缆的选用原则在配电线路中,对电缆的选择要从以下几个方面考虑:(1).电缆的允许载流量In应该大于负载额定电流I b（2）电缆的允许载流量In应该大于断路器额定电流I d;(3).电缆的工作电流I g应小于断路器额定电流I d基于以上原因，对配电电缆要求满足以下参数：I b≤I nI g≤I d≤In在电缆的实际使用过程中还应综合考虑：（1）.电缆的用途、（2）.电缆敷设的条件、（3）.使用的安全性要求。

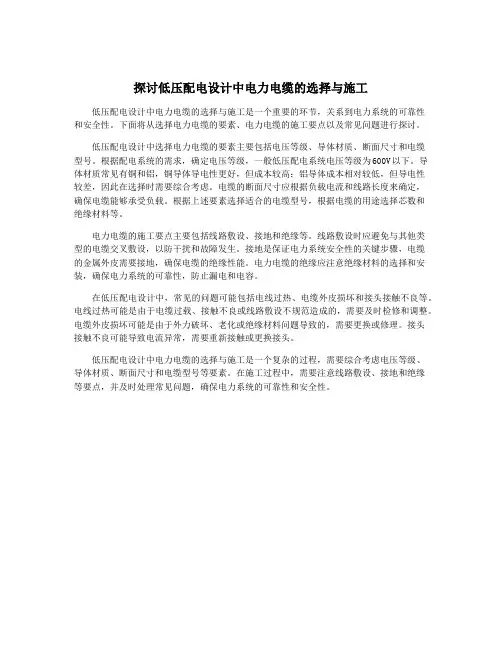

探讨低压配电设计中电力电缆的选择与施工低压配电设计中电力电缆的选择与施工是一个重要的环节，关系到电力系统的可靠性和安全性。

下面将从选择电力电缆的要素、电力电缆的施工要点以及常见问题进行探讨。

低压配电设计中选择电力电缆的要素主要包括电压等级、导体材质、断面尺寸和电缆型号。

根据配电系统的需求，确定电压等级，一般低压配电系统电压等级为600V以下。

导体材质常见有铜和铝，铜导体导电性更好，但成本较高；铝导体成本相对较低，但导电性较差，因此在选择时需要综合考虑。

电缆的断面尺寸应根据负载电流和线路长度来确定，确保电缆能够承受负载。

根据上述要素选择适合的电缆型号，根据电缆的用途选择芯数和绝缘材料等。

电力电缆的施工要点主要包括线路敷设、接地和绝缘等。

线路敷设时应避免与其他类型的电缆交叉敷设，以防干扰和故障发生。

接地是保证电力系统安全性的关键步骤，电缆的金属外皮需要接地，确保电缆的绝缘性能。

电力电缆的绝缘应注意绝缘材料的选择和安装，确保电力系统的可靠性，防止漏电和电容。

在低压配电设计中，常见的问题可能包括电线过热、电缆外皮损坏和接头接触不良等。

电线过热可能是由于电缆过载、接触不良或线路敷设不规范造成的，需要及时检修和调整。

电缆外皮损坏可能是由于外力破坏、老化或绝缘材料问题导致的，需要更换或修理。

接头接触不良可能导致电流异常，需要重新接触或更换接头。

低压配电设计中电力电缆的选择与施工是一个复杂的过程，需要综合考虑电压等级、导体材质、断面尺寸和电缆型号等要素。

在施工过程中，需要注意线路敷设、接地和绝缘等要点，并及时处理常见问题，确保电力系统的可靠性和安全性。

低压配电设备及导线的选择分析1. 引言在电力系统中，低压配电设备及导线的选择是一个非常重要的任务。

合理选用适合的低压配电设备和导线可以确保电力系统的安全、可靠、高效运行。

本文将对低压配电设备及导线的选择进行分析。

2. 低压配电设备的选择低压配电设备包括开关设备、保护设备、仪表设备等。

在选择低压配电设备时，需要考虑以下几个因素：2.1 电流容量根据实际的负载需求和电网容量要求，选择合适的低压配电设备的电流容量。

过小的电流容量可能导致设备过载，过大的电流容量则会造成资源浪费。

2.2 使用环境根据使用环境的特点选择合适的低压配电设备，例如温度、湿度、气候条件等。

耐高温、防湿、防爆等特殊环境要求应特别考虑。

2.3 设备品质和可靠性选择品质可靠的低压配电设备，以确保设备在长期运行中的稳定性和可靠性。

特别注意设备的保护功能是否完善，以防止意外事故发生。

2.4 维护和维修便利性考虑低压配电设备的维护和维修便利性，选择易于操作、易于维护的设备。

这样可以减少维修时间和维修成本，提高设备的可用性。

3. 导线的选择导线在低压配电系统中起着传输电力信号的重要作用。

在选择导线时需要考虑以下几个因素：3.1 电流负载根据实际负载电流确定导线的截面积。

过小的截面积可能导致电线发热过大，过大的截面积则会造成资源浪费。

3.2 输电距离根据导线的输电距离选择合适的导线材质和截面积。

长距离输电时，需要选择导线电阻较小的材质和截面积，以减少线损。

3.3 使用环境根据使用环境选择耐高温、耐腐蚀等特殊要求的导线。

如在潮湿或腐蚀性气候条件下使用，需要选择防潮、防腐蚀的导线。

3.4 安全性选择符合安全要求的导线，例如选择具有良好绝缘性能的导线，以确保电力系统的安全运行。

4. 总结低压配电设备及导线的选择是电力系统设计中的重要环节。

通过合理选择低压配电设备和导线，可以确保电力系统的安全、可靠、高效运行。

在选择过程中，需要考虑因素包括电流容量、使用环境、设备品质和可靠性、维护和维修便利性等。

高压低压配电柜的线路保护与断路器选择指南高压低压配电柜是工业生产中常见的电力设备，用于对电能进行配送和保护。

为了确保电力系统的安全和可靠运行，正确选择线路保护和断路器是至关重要的。

本文将为您介绍高压低压配电柜的线路保护原则和断路器选择指南。

一、高压低压配电柜的线路保护原则1. 过载保护：过载是指电路中的电流超过设定值，可能导致线路过热甚至烧毁。

为了防止过载，应根据电路的额定电流和使用负载的特性来选择合适的过载保护装置。

常用的过载保护装置有热过载继电器和电流保护器。

2. 短路保护：短路是指电路中出现电流传导路径的直接接触，电流迅速增加至极高值，可能引发火花、爆炸等危险。

为了防止短路，应选择快速动作的短路保护装置，如熔断器和断路器。

3. 接地保护：接地故障是指电路中的导体意外接触地电势，可能引发电击伤害和损坏设备。

接地故障保护装置应能快速地检测接地故障并切断故障电流，如接地故障保护器。

4. 过电压保护：过电压是指电路中电压超出额定值，可能导致设备过电压损坏。

过电压保护装置应能快速地检测过电压并切断电路，如过电压继电器和避雷器。

二、断路器的选择指南断路器是高压低压配电柜中最常用的线路保护设备，可以快速切断电路，防止故障扩大和设备损坏。

以下是针对不同情况的断路器选择建议：1. 额定电流：根据电路的额定电流选择断路器，确保断路器的额定电流大于或等于电路的额定电流，以提供足够的保护。

2. 短路电流能力：短路电流是指短路时流过断路器的电流值。

断路器的短路电流能力应大于或等于电路的短路电流，以确保断路器在短路故障时能可靠地切断电路。

3. 分断能力：分断能力是指断路器在正常操作情况下切断电路的能力。

断路器的分断能力应与电路的需求相匹配，以确保稳定地切断电路。

4. 过载保护：一般情况下，断路器本身已具备过载保护功能。

然而，在某些关键电路中，可选择具有专用过载保护功能的断路器，以提高过载保护的准确性和可靠性。

5. 防护等级：根据安装环境的要求，选择适当的断路器防护等级。

如何正确选用高压低压配电柜的开关柜和电缆接头高压低压配电柜是电力系统中重要的设备之一，用于配电和控制电源的供应。

在正确选用开关柜和电缆接头方面，需要考虑多个因素，包括电压等级、电流负载、环境条件等。

本文将就如何正确选用高压低压配电柜的开关柜和电缆接头进行论述。

一、电压等级选择在选用高压低压配电柜的开关柜和电缆接头时，首先需要了解电力系统的电压等级。

电压等级一般分为高压和低压，高压一般指10kV及以上的电压等级，低压指1000V及以下的电压等级。

在选择开关柜和电缆接头时，需要根据电力系统的电压等级来选择相应的产品。

对于高压配电柜，一般选择气体绝缘金属封闭开关柜。

这种开关柜具有耐久性强、可靠性高的特点，能够适应高压环境下的运行。

在选择具体型号时，需要考虑电流负载、断开能力等因素。

对于低压配电柜，一般选择空气绝缘开关柜。

空气绝缘开关柜具有结构简单、安装方便的特点，在低压配电系统中得到广泛应用。

在选择具体型号时，需要考虑电流负载、短路能力等因素。

二、电流负载选择在选用高压低压配电柜的开关柜和电缆接头时，需要根据电流负载来选择相应的产品。

电流负载是指通过配电柜的电流大小，也是衡量开关柜和电缆接头能力的重要指标。

根据电流负载的不同，可以选择不同额定电流的开关柜和电缆接头。

在选择高压配电柜的开关柜时，需要根据电流负载来选择适当的额定电流等级，确保开关柜能够承受正常的负荷运行。

同时，还需要考虑开关柜的断开能力，确保在故障情况下能够安全切断电流。

在选择低压配电柜的开关柜时，同样需要根据电流负载来选择适当的额定电流等级。

此外，还需要考虑开关柜的短路能力，确保在发生短路时能够及时切断电流。

三、环境条件选择在选用高压低压配电柜的开关柜和电缆接头时，还需要考虑环境条件。

环境条件包括室内环境和室外环境两个方面。

对于室内环境，一般可以选择金属封闭开关柜和电缆接头。

金属封闭开关柜具有良好的防护性能，能够防止灰尘、湿气等物质对设备的侵蚀。

低压配电断路器额定分断能力选择与电缆热稳定校验摘要:通过低压配电断路器额定分断能力分析及相关低压电缆热稳定校验，探讨工程设计中应注意的低压配电设计及电缆选型问题。

关键词:低压配电断路器；额定分断能力；电缆；热稳定校验低压配电设计的主要内容是断路器与低压电缆选型。

断路器及电缆的正确选型对于设备的安全、稳定运行至关重要。

一些电气工程设计人员在低压断路器及低压电缆选型时，忽略了对断路器及电缆的校验,结果造成设备或电缆得不到有效保护, 酿成事故。

下面探讨低压配电断路器额定分断能力的选择及电缆热稳定校验，并举例说明。

1 低压配电断路器额定分断能力选择低压配电断路器选型时，首先要选择断路器的额定分断能力,正确的选择是有效保护线路及设备的前提。

规范上对于断路器额定分断能力是有要求的，即短路保护电器的分断能力不得小于其安装处的预期短路电流。

断路器额定分断能力分为额定极限分断能力（Ics）与额定运行分断能力（Icu）。

其中 Ics 指按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力，Icu 指按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。

额定运行分断能力不大于额定极限分断能力，规范规定其值为四挡（或三挡），分别为 25%、50%、75%及 100% Ics（其中框架断路器无 25%）。

Ics 是一个重要指标，在选择低压配电断路器时，必须保证其安装处的预期短路电流小于Ics；在保证 Ics 的前提下，可根据断路器配电负荷的重要性，尽量选择 Icu 较高的断路器。

现阶段技术能力下，很多低压开关制造厂家生产的低压断路器都能够做到 Icu 等于 Ics,在设计选型时可优先考虑此类断路器。

断路器安装处的预期短路电流值由系统短路电流计算得出，对于由低压配电变压器直接供电的配电柜，由于变压器低压出线线路很短，预期短路电流值近似等于低压配电变压器低压侧短路电流。

对于大部分工程设计配电设计都属于发电机远端配电，故可按照发电机远端短路来计算变压器低压侧短路电流，如图 1 所示。
