《模拟电子技术》教学大纲课程编码：1041803课程性质：专业基础课适用专业：电子信息工程学分学时：5学分，90学时（理论教学72学时，实验教学18学时）开设学期：第3学期一、教学目的通过该课程的学习，使学生熟悉模拟电子技术的基本理论、基础知识和基本技能，熟悉模拟电子电路的组成、工作原理，掌握模拟电子电路的分析方法和性能指标的计算，具备正确运用模拟电子电路的能力。
二、教学重点与难点1．重点：半导体器件基础，放大电路分析基础，负反馈放大电路，集成运算放大器，信号的运算与处理电路，信号产生电路，直流稳压电源。
2．难点：负反馈放大电路，集成运算放大器，信号产生电路，直流稳压电源。
三、教学方法建议讲授法、启发式、讨论式、小组合作式。
四、教学内容第一章绪论（4学时）教学要求：了解模拟电子技术研究的对象、特点和方法，模拟电子技术与数字电子技术、计算机组成原理、接口技术等课程之间的关系；了解电子系统、信号及其频谱、模拟信号与数字信号的区别；掌握电子技术中放大电路的基本知识。
1．信号2. 信号的频谱3. 模拟信号和数字信号4. 放大电路模型5. 放大电路的主要性能指标第二章运算放大器（8学时）教学要求：掌握虚短和虚断的概念；掌握基本运算放大电路的结构特点、工作原理及性能指标的计算。
1．集成电路运算放大器2. 理想运算放大器3. 基本线性运放电路4. 同相输入和反相输入放大电路的其他应用第三章二极管及其基本电路（8学时）教学要求：掌熟悉半导体的基本知识；理解PN结的形成及特性；掌握半导体二极管的结构、工作原理、特性曲线和主要参数；熟悉半导体二极管的基本电路及其分析方法；了解特殊二极管的结构、工作原理等。
1．半导体的基本知识2. PN结的形成及特性3. 二极管4. 二极管的基本电路及其分析方法5. 特殊二极管第四章双极结型三极管及放大电路基础（10学时）教学要求：了解多极放大电路的级间耦合以及放大电路的频率响应；掌握放大电路的组成原则、工作原理、分析方法和性能指标等基本概念；掌握放大电路静态工作点的确定、放大电路的H参数小信号模型分析法；掌握放大电路的三种组态、特点、应用范围；理解放大电路的直流工作状态、放大电路的动态分析、静态工作点的稳定。
课程教学大纲（理论部分）
实验教学大纲
课程编号：92110330 课程名称：电子线路实验
Electronic circuit experiment
课程总学时：16
课程总学分：1
实验总学时16 实验总学分：1 适用专业：信息工程、电子信息科学与技术等
课程类型：选修
先修课程：电路、电子线路等
一、实验项目与内容：
二、主要教材、参考书：
1．臧春华主编电子线路设计与应用北京：高等教育出版社2004
2．王成华主编现代电子技术基础(模拟部分)，北京：北京航空航天大学出版社，2005
三、考核方式：考查
四、使用主要仪器设备说明：
1．双踪示波器一台
2．信号源一台
3．直流稳压电源一台
4．计算机一台
5．实验板一块
电子线路课程设计实施教学大纲
课程编号：92140339课程名称：电子线路课程设计
Course Design of Electronic Circuits 课程总学时：一周课程总学分：1
实验总学时：一周实验总学分：1
适用专业：电子信息与技术
课程类型：
□选修
先修课程：电工
一、实验项目与内容：
二、主要教材、参考书：
1．臧春华主编电子线路设计与应用高等教育出版社2004
2．王成华主编现代电子技术基础(模拟部分)，北京：北京航空航天大学出版社，2005
三、考核方式：考查
四、使用主要仪器设备说明：
1．双踪示波器一台
2．信号源一台
3．直流稳压电源一台
4．计算机一台
5．实验板一块。

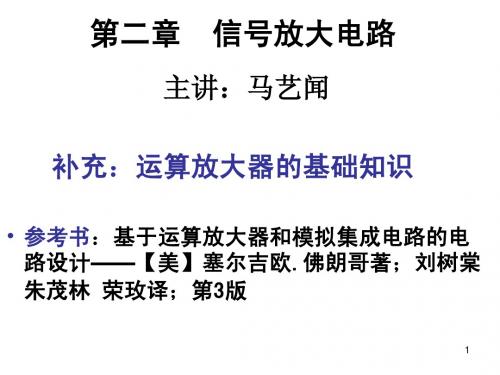

运算放大器基础知识概要运算放大器（Operational Amplifier，简称OP-AMP）是一种重要的电路元件，被广泛应用于电子工程中。
它由一个差分输入和一个差分放大器组成，具备高增益、高输入阻抗和低输出阻抗等特性。
本文将对运算放大器的基础知识进行概要介绍。
一、运算放大器的基本结构运算放大器通常由差分放大器、级联放大器和输出级组成。
差分放大器是运算放大器的核心部分，它由一对输入电压分别连接到放大器的非反相输入端（+）和反相输入端（-）。
通常，差分放大器还配备一个负反馈网络，将输出信号与输入信号进行比较，以实现放大器的稳定性和精确性。
二、运算放大器的主要参数1. 增益：运算放大器的增益指的是输入信号与输出信号之间的比例关系。
与放大器中的电压增益AV有关的参数有开环增益Ao和封闭环增益Af。
2. 输入电阻和输入偏置电流：输入电阻是衡量运算放大器对输入电流的敏感度的指标，通常用欧姆（Ω）表示。
输入偏置电流则是指差分输入端的电流不一致性。
3. 输出电阻：输出电阻是指运算放大器的输出端对负载电阻的影响，输出电阻越小，输出电压对负载的影响越小。
4. 带宽和相位裕度：运算放大器的带宽是指其放大功能有效的频率范围，相位裕度则是指输出信号相对于输入信号的相移。
5. 失调电压和失调电流：运算放大器的失调电压是指在输入信号为零时输出信号的基准电平。
失调电流是指在输入电路中存在的任何源产生的电流不平衡。
三、运算放大器的应用领域运算放大器广泛应用于模拟电路和数字电路中。
在模拟电路中，它可以用于电压放大、电流放大、信号滤波、加法器、减法器、积分器等。
在数字电路中，运算放大器可以用作比较器、电压参考源等。
结语运算放大器是电子工程中不可或缺的一部分，通过差分放大、反馈控制等功能，实现了信号的放大、稳定性和精确性。
本文概要介绍了运算放大器的基础知识，包括其基本结构、主要参数和应用领域，为读者提供了一个初步了解运算放大器的视角。
