电调典型操作票(客运中心为例)操作票设备命名原则为电压等级+设备名称+设备编号,断路器统一命名为开关,闸刀命名为隔离开关。
接地闸刀命名不作更改,具体如下:一、1500V直流进线开关201、202;负极隔离开关2011、2021(负极电压为0V,故不表示)二、1500V直流馈线开关211、212、213、214,对应的2111、2121、2131、2141为1500V上网隔离开关,1500V触网联络隔离开关2113、2124三、35kV 1#整流变进线开关122,35kV 2#整流变进线开关124,35kV 1#整流变进线隔离开关1221,35kV 2#整流变进线隔离开关1241,接地闸刀1221D、1241D,四、35kV 1#电力变进线开关111,35kV 2#电力变进线开关112,35kV 1#电力变进线隔离开关1111,35kV 2#电力变进线隔离开关1121,接地闸刀1221D、1241D ,0.4kV 一段母线进线开关401,0.4kV 二段母线进线开关402 ,0.4kV 母联开关403一、触网上下行送电(1)客运中心站无地线1、合上1500V上网隔离开关21112、合上1500V直流馈线开关2113、合上1500V上网隔离开关21215、合上1500V上网隔离开关21316、合上1500V直流馈线开关2137、合上1500V上网隔离开关21418、合上1500V直流馈线开关214(2)客运中心站有接挂地线1、拆除1500V上网隔离开关2111处接地线1组2、拆除1500V上网隔离开关2121处接地线1组3、拆除1500V上网隔离开关2131处接地线1组4、拆除1500V上网隔离开关2141处接地线1组确认九和路1500V上网隔离开关2131、2141处地线已拆除确认下沙西1500V上网隔离开关2111、2121处地线已拆除5、合上1500V上网隔离开关21116、合上1500V直流馈线开关2117、合上1500V上网隔离开关21218、合上1500V直流馈线开关2129、合上1500V上网隔离开关213110、合上1500V直流馈线开关21311、合上1500V上网隔离开关214112、合上1500V直流馈线开关214二、触网上下行停电2、拉开1500V上网隔离开关21113、拉开1500V直流馈线开关2124、拉开1500V上网隔离开关21215、拉开1500V直流馈线开关2136、拉开1500V上网隔离开关21317、拉开1500V直流馈线开关2148、拉开1500V上网隔离开关2141三、触网上下行停电检修(挂接地线)1、拉开1500V直流馈线开关2112、拉开1500V上网隔离开关21113、拉开1500V直流馈线开关2124、拉开1500V上网隔离开关21215、拉开1500V直流馈线开关2136、拉开1500V上网隔离开关21317、拉开1500V直流馈线开关2148、拉开1500V上网隔离开关2141确认九和路至客运中心上下行、下沙西至客运中心上下行触网已停电9、在上网隔离开关2111处验电并挂接地线1组10、在上网隔离开关2121处验电并挂接地线1组11、在上网隔离开关2131处验电并挂接地线1组12、在上网隔离开关2141处验电并挂接地线1组四、1#(2#)电力变停役(1)1#电力变停役确认0.4kV母联自投装置在自动位置1、拉开35kV 1#电力变进线开关1112、拉开35kV 1#电力变进线隔离开关1111 确认0.4kV母联已自投(2)2#电力变停役确认0.4kV母联自投装置在自动位置1、拉开35kV 2#电力变进线开关1122、拉开35kV 2#电力变进线隔离开关1121 确认0.4kV母联已自投五、1#(2#)电力变检修(1)1#电力变检修确认0.4kV母联自投装置在自动位置1、拉开35kV 1#电力变进线开关1112、拉开35kV 1#电力变进线隔离开关1111 确认0.4kV母联已自投3、合上接地闸刀1111D4、合上35kV 1#电力变进线开关111(2)2#电力变检修确认0.4kV母联自投装置在自动位置1、拉开35kV 2#电力变进线开关1122、拉开35kV 2#电力变进线隔离开关1121 确认0.4kV母联已自投3、合上接地闸刀1121D4、合上35kV 2#电力变进线开关112六、1#(2#)电力变送电(1)1#电力变送电(停役状态)确认0.4kV母联自投装置在自动位置1、合上35kV 1#电力变进线隔离开关11112、合上35kV 1#电力变进线开关111确认0.4kV母联已自投(2)2#电力变送电(停役状态)确认0.4kV母联自投装置在自动位置1、合上35kV 2#电力变进线隔离开关11212、合上35kV 2#电力变进线开关112确认0.4kV母联已自投(3)1#电力变送电(检修状态)1、拉开35kV 1#整流变进线开关1112、拉开接地闸刀1111D确认0.4kV母联自投装置在自动位置3、合上35kV 1#电力变进线隔离开关11114、合上35kV 1#电力变进线开关111确认0.4kV母联已自投(4)2#电力变送电(检修状态)1、拉开35kV 2#整流变进线开关1122、拉开接地闸刀1121D确认0.4kV母联自投装置在自动位置3、合上35kV 2#电力变进线隔离开关11214、合上35kV 2#电力变进线开关112确认0.4kV母联已自投七、1#(2#)整流机组停役(1)1#整流机组停役1、拉开1500V直流进线开关2012、拉开35kV 1#整流变进线开关1223、拉开35kV 1#整流变进线隔离开关12214、拉开负极隔离开关2011(2)2#整流机组停役1、拉开1500V直流进线开关2022、拉开35kV 1#整流变进线开关1243、拉开35kV 1#整流变进线隔离开关12414、拉开负极隔离开关2021八、1#(2#)整流机组检修(1)1#整流机组检修1、拉开1500V直流进线开关2012、拉开35kV 1#整流变进线开关1223、拉开35kV 1#整流变进线隔离开关12214、拉开负极隔离开关20115、合上接地闸刀1221D6、合上35kV1#整流变进线开关122(2)2#整流机组检修1、拉开1500V直流进线开关2022、拉开35kV 2#整流变进线开关1243、拉开35kV 2#整流变进线隔离开关12414、拉开负极隔离开关20215、合上接地闸刀1241D6、合上35kV1#整流变进线开关124九、1#(2#)整流机组送电(1)1#整流机组送电(停役状态)1、合上负极隔离开关20112、合上35kV1#整流变进线隔离开关12213、合上35kV1#整流变进线开关1224、合上1500V直流进线开关201(2)2#整流机组送电(停役状态)1、合上负极隔离开关20212、合上35kV1#整流变进线隔离开关12413、合上35kV1#整流变进线开关1244、合上1500V直流进线开关202(3)1#整流机组送电(检修状态)1、拉开35kV1#整流变进线开关1222、拉开接地闸刀1221D3、合上负极隔离开关20114、合上35kV1#整流变进线隔离开关12215、合上35kV1#整流变进线开关1226、合上1500V直流进线开关201(4)2#整流机组送电(检修状态)1、拉开35kV2#整流变进线开关1242、拉开接地闸刀1241D3、合上负极隔离开关20214、合上35kV2#整流变进线隔离开关12415、合上35kV2#整流变进线开关1246、合上1500V直流进线开关202电力调度接触网故障预案杭州地铁集团有限责任公司运营分公司 2012.01.01。
目录附录A:两票统计记录格式 (1)附件B:倒闸操作票样票 (3)附录C:工作票样票 (6)C1:变电站第一种工作票总票样票 (6)C2:变电站第一种工作票分票样票 (9)C3:变电站第二种工作票样票 (12)C4:变电站带电作业工作票样票 (14)C5:变电站事故应急抢修单样票 (16)C6:二次工作安全措施票样票 (17)C7:电力线路第一种工作票样票 (18)C8:电力线路工作任务单样票 (20)C9:电力线路第二种工作票样票 (23)C10:电力线路带电作业工作票样票 (24)C11:现场勘察记录样票 (26)C12:电力电缆第一种工作票样票 (27)C13:电力电缆第二种工作票样票 (30)C14:电力线路事故应急抢修单样票 (32)C15:一级动火工作票样票 (33)C16:二级动火工作票样票 (35)附录D:工作票中单位编号 (37)附录A:两票统计记录格式A1 操作票统计记录…………………………………装………订………线………………………………………年月倒闸操作票统计A2 工作票统计记录年 月电气工作票统计………………………………………………装…………订…………线………………………………………………………附件B:倒闸操作票样票B.1 开关分闸操作间接位置判断判据票例:变电站倒闸操作票B.2 刀闸分闸操作间接位置判断判据票例:变电站倒闸操作票B.3 输配电线路停电接地间接验电操作票例:变电站倒闸操作票附录C:工作票样票C1:变电站第一种工作票总票样票变电站第一种工作票单位变电检修工区编号总320910097(03)1.工作负责人(监护人)孙志强班组变检一班、继电保护班、试验油务班2.工作班人员(不包括工作负责人)王玉刚、张天明、齐顺利等共 11 人。
3.工作的变、配电站名称220kV赵庄变电站计划工作时间:自 2009 年 10 月 19 日 8 时 30 分至 2009 年 10 月 22 日 18 时 0 分6.安全措施(必要时可附页绘图说明)*已执行栏目及接地线编号由工作许可人填写。
变电站(发电厂)倒闸操作票操作单位:铜岭岗变电站编号共7页发令人受令人发令时间:年月日时分操作开始时间:年月日时分操作结束时间:年月日时分操作任务:为配合6#主变本体绕组温度计检修,4#主变铜228、910、1010开关由热备用转运行,6#主变铜232、1305、1405开关由运行转热备用分序号倒闸操作内容操作时间执行(√)总序号1 1—1 检查#4主变本体无异物,且具备送电条件2 2—.1 检查#4主变高压侧铜228开关三相确在断开位置3 2—2 检查#4主变高压侧铜2282刀闸三相确在拉开位置4 2—3 检查#4主变高压侧铜2281刀闸三相确在推上位置5 2—4 检查#4主变高压侧铜2286刀闸三相确在推上位置6 2—5 检查#4主变高压侧铜2285地刀三相确在拉开位置7 2—6 检查#4主变高压侧铜2288地刀三相确在拉开位置8 2—7 检查#4主变高压侧铜2289地刀三相确在拉开位置9 3—1 检查10kV#3母线联络铜312开关三相确在合上位置10 3—2 检查10kV#5母线联络铜3121间隔手车三相确在“工作”位置11 3—3 检查10kV#5母线至#7母线联络Ⅰ铜503开关三相确在合上位置12 3—4 检查10kV#5母线至#7母线联络Ⅱ铜507开关三相确在合上位置13 3—5 检查10kV#7母线至#5母线联络Ⅰ铜701开关三相确在合上位置14 3—6 检查10kV#7母线至#5母线联络Ⅱ铜702开关三相确在合上位置15 3—7 检查10kV#7母线联络铜710开关三相确在合上位置16 3—8 检查10kV#9母线联络铜7101间隔手车三相确在“工作”位置17 3—9 检查10kV应急母线联络铜911开关三相确在合上位置18 3—10 检查10kV应急母线联络铜911Y间隔手车三相确在“工作”位置19 3—11 检查10kV应急母线联络铜YJ10开关手车三相确在“实验”位置20 3—12 检查10kV应急母线奇偶数段联络铜YJ15开关手车三相确在“实验”位置21 3—13 检查10kV应急母线联络铜1101Y间隔手车三相确在“工作”位置22 3—14 检查10kV#11母线联络铜1101开关三相确在合上位置23 3—15 检查10kV#11母线联络铜1114开关三相确在合上位置24 3—16 检查10kV#13母线联络铜11141间隔手车三相确在“工作”位置25 3—17 检查10kV#4母线至#8母线联络铜404开关三相确在合上位置26 3—18 检查10kV#4母线联络铜412开关三相确在合上位置执行(√)总序号分序号倒闸操作内容操作时间27 3—19 检查10kV#6母线联络铜4121间隔手车三相确在“工作”位置28 3—20 检查10kV#6母线至#8母线联络铜603开关三相确在合上位置29 3—21 检查10kV#8母线至#4母线联络铜801开关三相确在合上位置30 3—22 检查10kV#8母线至#6母线联络铜802开关三相确在合上位置31 3—23 检查10kV#8母线联络铜810开关三相确在合上位置32 3—24 检查10kV#10母线联络铜8101间隔手车三相确在“工作”位置33 3—25 检查10kV#10母线奇偶数段联络铜1002开关手车三相确在“实验”位置34 3—26 检查10kV#10母线至#12母线联络Ⅰ铜1006开关三相确在合上位置35 3—27 检查10kV#10母线至#12母线联络Ⅱ铜1008开关三相确在合上位置36 3—28 检查10kV#12母线至#10母线联络Ⅰ铜1204开关三相确在合上位置37 3—29 检查10kV#12母线至#10母线联络Ⅱ铜1208开关三相确在合上位置38 3—30 检查10kV#12母线联络铜1214开关三相确在合上位置39 3—31 检查10kV#14母线联络铜12141间隔手车三相确在“工作”位置40 4—1 检查#4主变低压侧铜910开关手车三相确在“工作”位置41 4—2 检查#4主变低压侧铜910开关柜小母线室内:控制电源开关1DK确在合上位置42 4—3 检查#4主变低压侧铜910开关柜小母线室内:加热照明电源开关2DK确在合上位置43 4—4 检查#4主变低压侧铜1010开关手车三相确在“工作”位置44 4—5 检查#4主变低压侧铜1010开关柜小母线室内:控制电源开关1DK确在合上位置45 4—6 检查#4主变低压侧铜1010开关柜小母线室内:加热照明电源开关2DK确在合上位置46 5—1 检查#4主变保护Ⅰ屏上:低压侧分支二保护电压空开1ZKK4确已合上47 5—2 检查#4主变保护Ⅰ屏上:低压侧分支一交流电压空开1ZKK3确已合上48 5—3 检查#4主变保护Ⅰ屏上:高压侧保护电压1ZKK1确已合上49 5—4 检查#4主变保护Ⅰ屏上:高压侧第二组控制电源1-4K2确已合上50 5—5 检查#4主变保护Ⅰ屏上:高压侧第一组控制电源1-4K1确已合上51 5—6 检查#4主变保护Ⅰ屏上:高压侧电压切换电源7K确已合上52 5—7 检查#4主变保护Ⅰ屏上:通讯装置84K确已合上53 5—8 检查#4主变保护Ⅰ屏上:保护装置电源1K确已合上54 5—9 检查#4主变保护Ⅰ屏上:跳高压侧压板1C1LP1确在加用位置执行(√)总序号分序号倒闸操作内容操作时间55 5—10 检查#4主变保护Ⅰ屏上:跳高压侧压母联压板1C1LP2确在加用位置56 5—11 检查#4主变保护Ⅰ屏上:投解除高压侧失灵复压闭锁压板1C1LP3确在加用位置57 5—12 检查#4主变保护Ⅰ屏上:启动高压侧失灵压板1C1LP4确在加用位置58 5—13 检查#4主变保护Ⅰ屏上:跳低分支一压板1C3LP1确在加用位置59 5—14 检查#4主变保护Ⅰ屏上:跳低分支一分段压板1C3LP2确在加用位置60 5—15 检查#4主变保护Ⅰ屏上:跳低压侧分支一应急分段压板1C3LP3确在加用位置61 5—16 检查#4主变保护Ⅰ屏上:跳低分支二压板1C4LP1确在加用位置62 5—17 检查#4主变保护Ⅰ屏上:跳低分支二分段压板1C4LP2确在加用位置63 5—18 检查#4主变保护Ⅰ屏上:置检修状态压板1RLP1确在停用位置64 5—19 检查#4主变保护Ⅰ屏上:投差动保护压板1RLP2确在加用位置65 5—20 检查#4主变保护Ⅰ屏上:投高压侧后备保护压板1RLP3确在加用位置66 5—21 检查#4主变保护Ⅰ屏上:投高压侧电压压板1RLP4确在加用位置67 5—22 检查#4主变保护Ⅰ屏上:投低分支一后备保护压板1RLP5确在加用位置68 5—23 检查#4主变保护Ⅰ屏上:投低分支一电压压板1RLP6确在加用位置69 5—24 检查#4主变保护Ⅰ屏上:投低分支二后备保护压板1RLP7确在加用位置70 5—25 检查#4主变保护Ⅰ屏上:投低分支二电压压板1RLP8确在加用位置71 6—1 检查#4主变保护Ⅱ屏上:低压侧分支二保护电压空开1ZKK4确已合上72 6—2 检查#4主变保护Ⅱ屏上:低压侧分支一交流电压空开1ZKK3确已合上73 6—3 检查#4主变保护Ⅱ屏上:高压侧保护电压空开1ZKK1确已合上74 6—4 检查#4主变保护Ⅱ屏上:低压侧分支二控制电源空开4-4K确已合上75 6—5 检查#4主变保护Ⅱ屏上:低压侧分支一控制电源空开1-4K确已合上76 6—6 检查#4主变保护Ⅱ屏上:非电量保护直流电源空开5K确已合上77 6—7 检查#4主变保护Ⅱ屏上:高压侧电压切换电源空开7K确已合上78 6—8 检查#4主变保护Ⅱ屏上:通讯装置电源空开84K确已合上79 6—9 检查#4主变保护Ⅱ屏上:保护装置电源空开1K确已合上80 6—10 检查#4主变保护Ⅱ屏上:跳高压侧压板1C1LP1确在加用位置81 6—11 检查#4主变保护Ⅱ屏上:跳高压侧压母联压板1C1LP2确在加用位置82 6—12 检查#4主变保护Ⅱ屏上:投解除高压侧失灵复压闭锁压板1C1LP3确在加用位置83 6—13 检查#4主变保护Ⅱ屏上:启动高压侧失灵压板1C1LP4确在加用位置执行(√)总序号分序号倒闸操作内容操作时间84 6—14 检查#4主变保护Ⅱ屏上:跳低分支一压板1C3LP1确在加用位置85 6—15 检查#4主变保护Ⅱ屏上:跳低分支一分段压板1C3LP2确在加用位置86 6—16 检查#4主变保护Ⅱ屏上:跳低分支一应急分段压板1C3LP3确在加用位置87 6—17 检查#4主变保护Ⅱ屏上:跳低分支二压板1C4LP1确在加用位置88 6—18 检查#4主变保护Ⅱ屏上:跳低分支二分段压板1C4LP2确在加用位置89 6—19 检查#4主变保护Ⅱ屏上:置检修状态压板1RLP1确在停用位置90 6—20 检查#4主变保护Ⅱ屏上:投差动保护压板1RLP2确在加用位置91 6—21 检查#4主变保护Ⅱ屏上:投高压侧后备保护压板1RLP3确在加用位置92 6—22 检查#4主变保护Ⅱ屏上:投高压侧电压压板1RLP4确在加用位置93 6—23 检查#4主变保护Ⅱ屏上:投低分支一后备保护压板1RLP5确在加用位置94 6—24 检查#4主变保护Ⅱ屏上:投低分支一电压压板1RLP6确在加用位置95 6—25 检查#4主变保护Ⅱ屏上:投低分支二后备保护压板1RLP7确在加用位置96 6—26 检查#4主变保护Ⅱ屏上:投低分支二电压压板1RLP8确在加用位置97 6—27 检查#4主变保护Ⅱ屏上:非电量跳高压侧线圈一压板5CLP1确在加用位置98 6—28 检查#4主变保护Ⅱ屏上:非电量跳高压侧线圈二压板5CLP2确在加用位置99 6—29 检查#4主变保护Ⅱ屏上:非电量跳低分支一压板5CLP3确在加用位置100 6—30 检查#4主变保护Ⅱ屏上:非电量跳低分支二压板5CLP4确在加用位置101 6—31 检查#4主变保护Ⅱ屏上:压力突变启动跳闸压板5QLP8确在停用位置102 6—32 检查#4主变保护Ⅱ屏上:置检修状态5RLP1确在停用位置103 6—33 检查#4主变保护Ⅱ屏上:投非电量延时保护压板5RLP2确在停用位置104 6—34 检查#4主变保护Ⅱ屏上:投非电量延时保护压板5RLP2确在停用位置105 6—35 检查#4主变保护Ⅱ屏上:本体重瓦斯启动跳闸压板5QLP1确在加用位置106 6—36 检查#4主变保护Ⅱ屏上:调压重瓦斯启动跳闸压板5QLP2确在停用位置107 6—37 检查#4主变保护Ⅱ屏上:本体压力释放启动跳闸压板5QLP3确在停用位置108 6—38 检查#4主变保护Ⅱ屏上:油温高启动跳闸压板5QLP4确在停用位置109 6—39 检查#4主变保护Ⅱ屏上:绕组过温启动跳闸压板5QLP5确在停用位置110 6—40 检查#4主变保护Ⅱ屏上:调压压力释放启动跳闸压板5QLP6确在停用位置111 6—41 检查#4主变保护Ⅱ屏上:冷控失压启动跳闸压板5QLP7确在停用位置112 7—1 检查220kV母线保护Ⅰ屏上:投断路器失灵保护压板1RLP2确在加用位置113 7—2 将220kV母线保护Ⅰ屏上:跳#4变高压侧压板1C5LP1加用114 7—3 将220kV母线保护Ⅰ屏上:#4变失灵联跳压板1S5LP1加用115 8—1 将220kV母线保护Ⅱ屏上:跳#4变高压侧压板1C5LP1加用执行(√)总序号分序号倒闸操作内容操作时间116 8—2 将220kV母线保护Ⅱ屏上:#4变失灵联跳压板1S5LP1加用117 8—3 检查220kV母线保护Ⅱ屏上:投失灵保护压板1RLP2确在加用位置118 9—1 检查#4主变测控屏上:#4主变高压侧铜228测控直流电源1K空开确已合上119 9—2 检查#4主变测控屏上:#4主变高压侧铜228交流测量电压1ZKK空开确已合上120 9—3 检查#4主变测控屏上:#4主变低压侧分支一铜910测控电源2K空开确已合上121 9—4 检查#4主变测控屏上:#4主变低压侧分支一铜910交流测量电压2ZKK空开确已合上122 9—5 检查#4主变测控屏上:#4主变低压侧分支二铜1010测控电源3K空开确已合上123 9—6 检查#4主变测控屏上:#4主变低压侧分支二铜1010交流测量电压3ZKK空开确已合上124 9—7 检查#4主变测控屏上:#4主变本体及非电量测控直流电源7 K空开确已合上125 9—8 检查#4主变测控屏上:主变档位控制电源44 K空开确已合上126 9—9 检查#4主变测控屏上:#4主变高压侧铜228“远方/就地”1QK切换把手确已打至“远方”127 9—10 检查#4主变测控屏上:#4主变低压侧分支一铜910“远方/就地”2QK切换把手确已打至“远方”128 9—11 检查#4主变测控屏上:#4主变低压侧分支二铜1010“远方/就地”2QK切换把手确已打至“远方”129 9—12 检查#4主变测控屏上:1n-rcs9705C装置置检修压板1LP1停用130 9—13 检查#4主变测控屏上:同期手合压板1LP2加用131 9—14 检查#4主变测控屏上:#4主变高压侧铜228遥控跳闸压板1LP3加用132 9—15 检查#4主变测控屏上:#4主变高压侧铜228遥控合闸压板1LP4加用133 9—16 检查#4主变测控屏上:#4主变高压侧铜2281遥控压板1LP5加用134 9—17 检查#4主变测控屏上:#4主变高压侧铜2282遥控压板1LP6加用135 9—18 检查#4主变测控屏上:#4主变高压侧铜2285遥控压板1LP7停用136 9—19 检查#4主变测控屏上:#4主变高压侧铜2288遥控压板1LP8停用137 9—20 检查#4主变测控屏上:#4主变高压侧铜2286遥控压板1LP9加用执行(√)总序号分序号倒闸操作内容操作时间138 9—21 检查#4主变测控屏上:#4主变高压侧铜2289遥控压板1LP10停用139 9—22 检查#4主变测控屏上:2n-rcs9705C装置置检修压板2LP1停用140 9—23 检查#4主变测控屏上:同期手合压板2LP2加用141 9—24 检查#4主变测控屏上:#4主变低压分支一铜910遥控跳闸压板2LP3加用142 9—25 检查#4主变测控屏上:#4主变低压分支一铜910遥控合闸压板2LP4加用143 9—26 检查#4主变测控屏上:3n-rcs9705C装置置检修压板3LP1停用144 9—27 检查#4主变测控屏上:同期手合压板3LP2加用145 9—28 检查#4主变测控屏上:#4主变低压分支一铜1010遥控跳闸压板3LP3加用146 9—29 检查#4主变测控屏上:#4主变低压分支一铜1010遥控合闸压板3LP4加用147 9—30 检查#4主变测控屏上:7n-rcs9705C装置置检修压板7LP1停用148 9—31 检查#4主变测控屏上:投远控压板7LP2加用149 9—32 检查#4主变测控屏上:#4主变高压侧中性点铜2287地刀遥控压板7LP3加用150 9—33 检查#4主变测控屏上:分接头遥控压板7LP6加用151 10—1 检查#4主变与#6主变档位一致152 11—1 检查#4主变中性点铜2287接地刀闸三相确在拉开位置153 11—2 推上#4主变中性点铜2287接地刀闸154 11—3 检查#4主变中性点铜2287接地刀闸三相确已推上155 11—4 检查#4主变高压侧铜228开关三相确已储能156 11—5 合上#4主变高压侧铜228开关157 11—6 检查#4主变高压侧铜228三相确已合上158 11—7 检查#4主变高压侧铜228汇控柜上:三相带点指示灯确已亮159 11—8 检查#4主变已运行正常160 12—1 检查#4主变低压侧铜910开关手车三相确在“工作”位置161 12—2 检查#4主变低压侧铜910开关柜上手车“工作”位置指示灯确已亮162 12—3 将#4主变低压侧铜910开关柜上:解除联锁压板加用163 12—4 检查#4主变低压侧铜910开关三相确已储能164 12—5 合上#4主变低压侧铜910开关165 12—6 检查#4主变低压侧铜910开关三相确已合上166 12—7 检查#4主变保护Ⅱ屏上:CJX操作继电器箱#4主变低压侧分支一“HWJ”绿灯确已亮167 13—1 检查#4主变低压侧铜1010开关手车三相确在“工作”位置执行(√)总序号分序号倒闸操作内容操作时间168 13—2 检查#4主变低压侧铜1010开关柜上手车开关“工作”位置指示灯确已亮169 13—3 将#4主变低压侧铜1010开关柜上:解除联锁压板加用170 13—4 检查#4主变低压侧铜1010开关三相确已储能171 13—5 合上#4主变低压侧铜1010开关172 13—6 检查#4主变低压侧铜1010开关三相确已合上173 13—7 检查#4主变保护Ⅱ屏上:CJX操作继电器箱#4主变低压侧分支二“HWJ”绿灯确已亮174 14—1 检查#6主变中性点铜2327地刀确在推上位置175 15—1 断开#6主变低压侧铜1305开关176 15—2 检查#6主变低压侧铜1305开关三相确已断开177 15—3 检查#6主变保护Ⅱ屏上:CJX操作继电器箱#6主变低压侧分支一“TWJ”红灯确已亮178 16—1 断开#6主变低压侧铜1405开关179 16—2 检查#6主变低压侧铜1405开关三相确已断开180 16—3 检查#6主变保护Ⅱ屏上:CJX操作继电器箱#5主变低压侧分支二“TWJ”红灯确已亮181 17—1 断开#6主变高压侧铜232开关182 17—2 检查#6主变高压侧铜232开关三相确已断开189 17—3 检查#6主变保护Ⅰ屏上:RCS-978变压器成套保护装置跳闸指示红灯确已亮184 17—4 检查#6主变保护Ⅱ屏上:RCS-978变压器成套保护装置跳闸指示红灯确已亮185 18—1 拉开#6主变中性点铜2327接地刀闸186 18—2 检查#6主变中性点铜2327接地刀闸确已拉开187 19—1 将220kV母线保护Ⅰ屏上:跳#6变高压侧压板1C6LP1停用188 19—2 将220kV母线保护Ⅰ屏上:#6变失灵联跳压板1S6LP1停用189 19—3 将220kV母线保护Ⅱ屏上:跳#6变高压侧压板1C6LP1停用190 19—4 将220kV母线保护Ⅱ屏上:#6变失灵联跳压板1S6LP1停用备注此票以()调()字第()号指令票为依据操作人:监护人:值班负责人(值长):综合操作指令票操作单位:铜岭岗变电站2011年月日(星期) ()调综字第号第1页操作任务为配合6#主变本体绕组温度计检修,4#主变铜228、910、1010开关由热备用转运行,6#主变铜232、1305、1405开关由运行转热备用发令时间月日时分发令人受令人操作开始时间时分汇报时间月日时分调度员汇报人操作结束时间时分注意事项1、将4#主变(铜228、910、1010开关)由热备用转运行确有负荷后,将6#主变(铜232、1305、1405开关)由运行转热备用。
110KV变电站典型操作票8、合上Ⅰ矿化1下刀闸,查Ⅰ矿化1下刀闸确已合好9、拉开Ⅰ矿化1上刀闸,查Ⅰ矿化1上刀闸确已拉开10、拉开永矿2上刀闸,查永矿2上刀闸确已拉开11、合上永矿2下刀闸,查永矿2下刀闸确已合好12、合上Ⅰ矿郊1下刀闸,查Ⅰ矿郊1下刀闸确已合好13、拉开Ⅰ矿郊1上刀闸,查Ⅰ矿叫1上刀闸确已拉开14、合上Ⅰ矿陈1下刀闸,查Ⅰ矿陈1下刀闸确已合好15、拉开Ⅰ矿陈1上刀闸,查Ⅰ矿陈1上刀闸确已拉开16、合上矿111下刀闸,查矿111下刀闸确已合好17、拉开矿111上刀闸,查矿111上刀闸确已拉开18、合上Ⅰ梁矿2下刀闸,查Ⅰ梁矿2下刀闸确已合好19、拉开Ⅰ梁矿2上刀闸,查Ⅰ梁矿2上刀闸确已拉开20、断开矿110KV上母PT二次侧空气开关21、取下矿110KV上母PT二次侧保险22、退出110KV母线保护装臵“倒闸过程中”压板23、装上矿110开关“控制电源保险” 24、查110KV上母确不带负荷运行25、拉开矿110开关26、查矿110开关确在分闸位臵27、拉开矿110上刀闸,查矿110上刀闸确已拉开28、拉开矿110下刀闸,查矿110下刀闸确已拉开29、拉开矿11上表刀闸,查矿11上表刀闸确已拉开30、操作完毕B、操作任务:矿110KV上母作安措1、查矿110KV上母确在冷备用状态2、在矿110KV上母与矿11上表之间验明三相确无电压3、合上矿11上母地,查矿11上母地刀闸确已合好4、操作完毕C、操作任务:矿110KV上母拆除安措- 46 -1、查矿110KV上母确在检修状态2、拉开矿11上母地,查矿11上母地刀闸确已拉开3、操作完毕D、操作任务:矿110KV上母灰备、用矿110母联充电投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、合上矿110上刀闸,查矿110上刀闸确已合好4、合上矿110下刀闸,查矿110下刀闸确已合好5、合上矿11上表刀闸,查矿11上表刀闸确已合好6、合上矿110KV上母PT二次侧空气开关7、装上矿110KV上母PT二次侧保险8、投入矿110KV母线保护“母联充电保护”压板9、投入矿110KV母线保护“母联充电保护速动”压板10、投入矿110KV母线保护“母联过流保护”压板11、投入矿110KV母线保护“母联后备保护出口”压板12、合上矿110开关13、查矿110开关确已合好14、退出矿110KV母线保护“母联充电保护”压板15、退出矿110KV母线保护“母联充电保护速动”压板16、退出矿110KV母线保护“母联过流保护”压板17、退出矿110KV母线保护“母联后备保护出口”压板18、操作完毕E、操作任务:矿110KV上母灰备,用永矿2充电、投运1、查矿110KV上母确在冷备用状态2、查在送电范围内确无接地和短路3、查永矿线确热备用于110KV下母4、拉开永矿2下刀闸,查永矿2下刀闸确已拉开5、合上永矿2上刀闸,查永矿2上刀闸确已合好6、合上矿110上刀闸,查矿110上刀闸确已合好- 47 -7、合上矿11上表刀闸,查矿11上表刀闸确已合好8、合上矿110KV上母PT二次侧空气开关9、装上矿110KV上母PT二次侧保险10、退出矿110KV母线保护所有出口压板,保留“永矿2出口”压板11、查永矿2保护确已按调度指令全部投入12、合上永矿2开关13、查永矿2开关确在合闸位臵14、拉开永矿2开关15、查永矿2开关确在分闸位臵16、投入矿110KV母线保护所有出口压板17、合上矿110下刀闸,查矿110下刀闸确已合好18、合上矿110开关19、查矿110开关确在合闸位臵20、操作完毕F、操作任务:矿110KV上母倒为正常运行方式1、查Ⅰ热矿线、Ⅰ矿化线、Ⅰ矿郊线、Ⅰ矿陈线、矿111、Ⅰ梁矿线确带110KV下母2、查永矿线确热备用于110KV下母3、查矿110母联确在运行状态4、投入110KV母线保护装臵“倒闸过程中”压板5、取下矿110开关“控制电源保险”6、合上Ⅰ热矿2上刀闸,查Ⅰ热矿2上刀闸确已合好7、拉开Ⅰ热矿2下刀闸,查Ⅰ热矿2下刀闸确已拉开8、合上Ⅰ矿化1上刀闸,查Ⅰ矿化1上刀闸确已合好9、拉开Ⅰ矿化1下刀闸,查Ⅰ矿化1下刀闸确已拉开10、拉开永矿2下刀闸,查永矿2下刀闸确已拉开11、合上永矿2上刀闸,查永矿2上刀闸确已合好12、合上Ⅰ矿郊1上刀闸,查Ⅰ矿郊1上刀闸确已合好13、拉开Ⅰ矿郊1下刀闸,查Ⅰ矿叫1下刀闸确已拉开- 48 -负荷运行于14、合上Ⅰ矿陈1上刀闸,查Ⅰ矿陈1上刀闸确已合好15、拉开Ⅰ矿陈1下刀闸,查Ⅰ矿陈1下刀闸确已拉开16、合上矿111上刀闸,查矿111上刀闸确已合好17、拉开矿111下刀闸,查矿111下刀闸确已拉开18、合上Ⅰ梁矿2上刀闸,查Ⅰ梁矿2上刀闸确已合好19、拉开Ⅰ梁矿2下刀闸,查Ⅰ梁矿2下刀闸确已拉开20、退出110KV母线保护装臵“倒闸过程中”压板21、装上矿110开关“控制电源保险” 22、操作完毕(二)母线PT操作A、操作任务:110KV矿11上表停运、解备1、查110KV上母PT确带负荷运行2、查矿110母联确在运行状态3、将110KV电压切换开关打倒切换位臵4、断开矿110KV上母PT二次侧空气开关5、取下矿110KV上母PT二次侧保险6、拉开矿11上表刀闸,查矿11上表刀闸确已拉开7、操作完毕B、操作任务:110KV矿11上表作安措1、查110KV上母PT 确在冷备用状态2、在矿110KV上母PT与矿11上表之间验明三相确无电压3、合上矿11上表地,查矿11上表地刀闸确已合好4、操作完毕C、操作任务:110KV矿11上表拆除安措1、查110KV上母PT 确在检修状态2、拉开矿11上表地,查矿11上表地刀闸确已拉开3、操作完毕D、操作任务:110KV矿11上表恢备、投运1、查110KV上母PT确在冷备用状态- 49 -2、查在送电范围内确无接地和短路3、合上矿11上表刀闸,查矿11上表刀闸确已合好4、合上矿110KV上母PT二次侧空气开关5、装上矿110KV上母PT二次侧保险6.将110KV电压切换开关打到断开位臵7.操作完毕注意:本操作是在正常运行方式下检修PT的操作,由于110KV电压互感器是电容式电压互感器操作有较大的电容电流,会产生很强烈的电弧声,操作110KVPT刀闸时应当动作迅速。
倒闸操作票、电气工作票样票机电队倒闸操作票、停送电联系票填写要求及相关规定1、编号:变电所简称年-月-序号,如北八2013-01-01。
北八变电所简称北八;北十变电所简称北十;北部东翼配电点简称东翼;北部西翼配电点简称西翼;-600变电所简称-600;-570变电所简称-570;中央变电所简称中央;-370变电所简称-370;南三变电所简称南三;南十一变电所简称南十一;-720变电所简称-720;-560变电所简称-560;南十五配电点简称南十五;十五采区泵房配电点简称十五。
2、除倒闸操作票、停送电联系票总编号中的序号为三位数,其余两票中涉及到的数字均为双位数。
3、若操作票未执行,需在备注栏内写明“作废”字样。
4、若操作项目超过1页时,在备注栏中注明“转下页NO:××”,“接上页NO:××”。
5、受令人为实际操作人;操作人为实际操作人;监护人为负责监护工作的人;运行值班负责人为负责供电运行的班组长。
6、涉及到做安措的操作票必须根据现场实际情况来填写。
7、每次办票前,向机电队电力监控室要倒闸操作票、停送电联系票的双重编号,没有编号严禁操作。
8、电力监控室将各变电所、配电点的倒闸操作票、停送电联系票的双重编号记入机电队倒闸操作票台账中,电力监控室所记录的倒闸操作票、停送电联系票编号格式为JD年-月-序号,如JD2013-01-001。
9、值班配电工或电工将变电所或配电点的倒闸操作票、停送电联系票的双重编号记入该变电所或配电点倒闸操作票、停送电联系票记录本中,没有具体位置的,填在备注栏中。
所记录的倒闸操作票、停送电联系票编号格式为变电所简称年-月-序号,如北八2013-01-01。
10、变电所或配电点某一回路检修可以写一份操作票,但必须按照正常的停送电流程操作流程写票。
11、各变电所或配电点停送电联系票的编号格式与倒闸操作票的编号格式相同。
12、停送电联系票(编号格式为变电所停送电联系票编号(机电队停送电联系票编号),如南三2013-01-01(JD2013-01-001)。

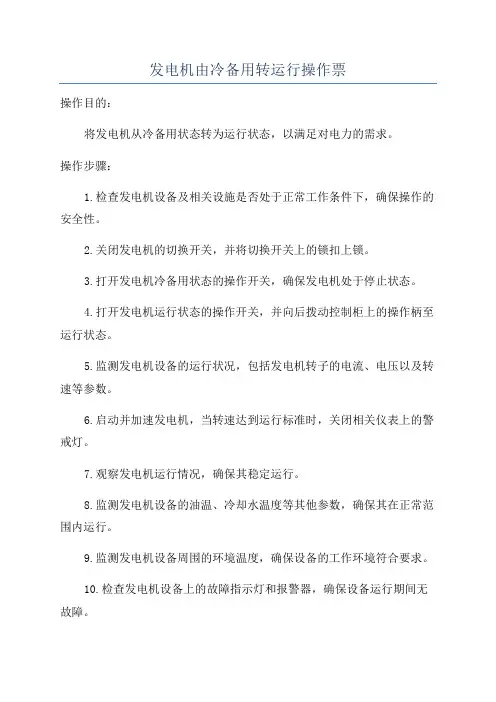

发电机由冷备用转运行操作票操作目的:将发电机从冷备用状态转为运行状态,以满足对电力的需求。
操作步骤:1.检查发电机设备及相关设施是否处于正常工作条件下,确保操作的安全性。
2.关闭发电机的切换开关,并将切换开关上的锁扣上锁。
3.打开发电机冷备用状态的操作开关,确保发电机处于停止状态。
4.打开发电机运行状态的操作开关,并向后拨动控制柜上的操作柄至运行状态。
5.监测发电机设备的运行状况,包括发电机转子的电流、电压以及转速等参数。
6.启动并加速发电机,当转速达到运行标准时,关闭相关仪表上的警戒灯。
7.观察发电机运行情况,确保其稳定运行。
8.监测发电机设备的油温、冷却水温度等其他参数,确保其在正常范围内运行。
9.监测发电机设备周围的环境温度,确保设备的工作环境符合要求。
10.检查发电机设备上的故障指示灯和报警器,确保设备运行期间无故障。
11.在发电机运行过程中,定期检查设备上的绝缘状况,确保电气安全。
12.当需要停机检修或停机维护时,按照相应的操作规程进行操作,确保设备的安全。
13.当需要转为冷备用状态时,按照相关规程进行操作,并将操作开关和切换开关锁扣上锁。
14.清理发电机设备周围的杂物,保持设备周围的工作环境清洁整齐。
15.在发电机运行过程中,定期检查和维护设备的润滑系统,确保其正常运行。
16.定期对发电机设备进行巡视和检修,以确保设备的长期稳定运行。
注意事项:1.操作前要确保发电机设备停止运行,并断开发电机与电网之间的连接。
2.在操作过程中要注意人身安全,避免触碰高压设备和旋转部件。
3.使用工具时要注意安全操作,避免造成设备和人员的伤害。
4.操作结束后要及时清理工作现场,确保设备周围的安全和整洁。
5.在设备运行过程中,要及时处理设备的故障和异常情况,确保设备的正常运行。
6.操作人员要熟悉发电机设备的结构和工作原理,能够独立进行设备的操作和维护。
7.在操作过程中要严格按照操作规程进行操作,确保设备的安全和可靠运行。
操作 票单位:编号: 0000073操 作 票单位:明英电站编号:0000002操作票操作票操作票单位:明英电站编号:0000004操作票单位:明英电站编号: 0000005操作票单位:明英电站编号: 0000005操作票单位:明英电站编号: 0000006操作票单位:明英电站编号: 0000006操作票单位:明英电站编号: 0000007操作票单位:明英电站编号: 0000007操 作 票单位:明英电站编号: 0000008操作票单位:明英电站编号: 0000008操作票单位:明英电站编号: 0000009操作票单位:明英电站编号: 0000009操作票单位:明英电站编号: 0000009操作票单位:明英电站编号: 0000009操作票单位:明英电站编号: 0000010操作票单位:明英电站编号: 0000010操作票单位:明英电站编号: 0000010操作票单位:明英电站编号: 0000010操作票单位:明英电站编号:0000011操作票单位:明英电站编号:0000012操作票单位:明英电站编号:0000013操作票单位:明英电站编号:0000013操作票单位:明英电站编号:0000014操作票单位:明英电站编号:0000015操作票单位:明英电站编号:0000015操作票单位:明英电站编号:0000016操作票单位:明英电站编号:0000016操作票单位:明英电站编号:0000017操作票单位:明英电站编号:0000017操作票单位:明英电站编号:0000018操作票操作票单位:明英电站编号:0000018单位:明英电站编号:0000018。
倒闸操作票样票开关分闸操作间接位置判断判据票例:变电站倒闸操作票单位:陈楼平地变电站编号: CLPD1203001发令人受令人发令时间年月日时分操作开始时间:年月日时分操作结束时间:年月日时分承上页NO操作任务:10kV新昌线103开关由运行转线路检修顺序操作项目√1 …………2 检查新昌线103开关电流表指示为××A3 检查新昌线103开关带电显示装置三相指示灯亮4 检查新昌线103开关位置指示器确在“合”位5 检查新昌线103开关遥控图示确在“合”位6 检查新昌线103开关遥控量电流显示××A7 断开新昌线103开关断路器8 检查新昌线103开关电流表确无指示9 摇出新昌线103开关小车10 检查新昌线103开关带电显示装置三相指示灯灭11 检查新昌线103开关位置指示器确在“分”位12 检查新昌线103开关遥控图示确在“分”位13 检查新昌线103开关遥控量电流显示“0”A14 合新昌线103开关接地刀闸15 检查新昌线103开关接地刀闸指示器确在“合”位16 …………备注:接下页NO操作人:监护人:说明:本票以10kV开关柜开关分闸操作为例,例举“间接位置判断”的选择判据。
工作票样票陈楼平地变电站第一种工作票编号____CL12030001___工作负责人:吴占强工作班组:平地电修计划工作时间自 2012 年 03 月 10 日 8 时 30 分至 2012 年 03 月 10 日 14 时 30 分工作人员:张三,李四共 2 人工作任务:检修清扫1#变压器工作地点:高压室外变压器区工作要求的安全措施应拉断路器(开关)和隔离开关(小车)(注明编号)断路器(开关):103开关隔离开关(小车):103开关小车应投切相关直流电源(空气开关、熔断器、连接片)、低压及二次回路:应合接地开关(注明编号)、装接地线(注明确实地点)、应设绝缘挡板:应设遮栏、应挂标示牌(注明位置):2#变压器和1#变压器之间设置遮拦,2#变压器侧悬挂“高压危险”警示牌,1#变压器侧悬挂“正在工作”标牌线路对侧安全措施:要求线路对侧接地(是/否):需办理二次设备及回路工作安全技术措施单(是/否):,共张。
1、发电机利用手动准同期并列(冷态→运行):1.检查发电机检修工作全部结束,工作票全部收回,安全措施已拆除,周围清洁无杂物,常设遮拦已恢复2.模拟操作3.检查发电机保护按规定投入正确4.检查发电机碳刷、滑环、励磁机各部正常5.摇测发电机定子、转子回路绝缘电阻6.检查发电机出口开关确在“分闸”位置7.将发电机出口开关推至“试验”位置8.合上发电机出口开关控制直流插件9.合上发电机出口开关控制直流电源开关10.合上发电机出口开关动力直流保险11.检查发电机出口开关位置指示正确12.拉开发电机出口开关控制直流电源开关13.检查发电机出口开关储能良好14.检查发电机出口电压互感器1YH一次保险良好15.检查发电机出口电压互感器1YH二次保险良好16.检查发电机出口电压互感器1YH控制直流保险良好17.合上发电机出口电压互感器1YH控制直流保险18.将发电机出口电压互感器1YH推至“工作”位置19.检查发电机出口电压互感器1YH位置指示正确20.合上发电机出口电压互感器1YH二次保险21.检查发电机励磁电压互感器2YH一次保险良好22.检查发电机励磁电压互感器2YH二次保险良好23.检查发电机励磁电压互感器2YH控制直流保险良好24.合上发电机励磁电压互感器2YH控制直流保险25.将发电机励磁电压互感器2YH推至“工作”位置26.检查发电机励磁电压互感器2YH位置指示正确27.合上发电机励磁电压互感器2YH二次保险28.检查发电机励磁变各部正常29.检查发电机励磁变控制直流保险良好30.合上发电机励磁变控制直流保险31.将发电机励磁变推至“工作”位置32.检查发电机励磁变位置指示正确33.合上发电机励磁变二次保险34.检查发电机出线电容器及避雷器正常且接地良好35.合上发电机出线电容器及避雷器控制直流保险36.将发电机出线电容器及避雷器推至“工作”位置37.检查发电机出线电容器及避雷器位置指示正确38.检查发电机灭磁开关确在“分闸”位置39.检查发电机“励磁方式选择开关”确在“自励”位置40.检查发电机I#励磁调节器交流电源确在“分闸”位置41.检查发电机I#励磁调节器直流电源确在“分闸”位置42.检查发电机II#励磁调节器交流电源确在“分闸”位置43.检查发电机II#励磁调节器直流电源确在“分闸”位置44.检查发电机励磁调节屏“他励”电源良好45.合上发电机励磁调节屏“他励”电源开关46.检查发电机励磁调节屏控制继电器投入正常47.检查发电机起励电源正常48.检查发电机励磁调节屏电源正常49.合上发电机励磁调节屏电源开关50.合上发电机励磁调节屏控制电源保险51.合上发电机励磁调节屏合闸电源保险52.检查发电机I#励磁调节器投入开关确在“断开”位置53.合上发电机I#励磁调节器投入开关54.合上发电机I#励磁调节器直流电源开关55.合上发电机I#励磁调节器交流电源开关56.检查发电机I#励磁调节器指示正确57.检查发电机II#励磁调节器投入开关确在“断开”位置58.合上发电机II#励磁调节器投入开关59.合上发电机II#励磁调节器直流电源开关60.合上发电机II#励磁调节器交流电源开关61.检查发电机II#励磁调节器指示正确62.待汽机定速63.检查发电机出口开关确在“试验”位置64.合上发电机出口开关控制直流电源65.将发电机出口开关摇至“工作”位置66.检查发电机出口开关位置指示正确67.请示单元长:合上机灭磁开关68.检查发电机灭磁开关确已合好69.投入发电机励磁70.检查发电机起励正常71.检查发电机各表计指示正确72.将发电机电压升至额定值73.核对发电机空载参数74.检查无压闭锁开关确在“有压”位置75.投入发电机出口同期开关76.将“调节方式选择”开关切至“手动”位置77.将“同期方式选择”开关切至“手准”位置78.利用模拟屏上发电机调速开关,发电机调压开关调整发电机电压、周波与系统一致79.视整步表指针,顺时针缓慢转动,接近同期点时,按下集中同期合闸按钮80.检查发电机出口开关确已合好81.将发电机同期开关切至“断开”位置82.将“同期方式选择”开关切至“退出”位置83.检查发电机各部无异常84.记录发电机电度表底码85.汇报单元长操作完毕2、发电机利用自动准同期并列(冷态→运行)1.检查发电机检修工作全部结束,工作票全部收回,安全措施已拆除,周围清洁无杂物,常设遮拦已恢复2.模拟操作3.检查发电机保护按规定投入正确4.检查发电机碳刷、滑环、励磁机各部正常5.摇测发电机定子、转子回路绝缘电阻6.检查发电机出口开关确在“分闸”位置7.将发电机出口开关推至“试验”位置8.合上发电机出口开关控制直流插件9.合上发电机出口开关控制直流电源开关10.合上发电机出口开关动力直流保险11.检查发电机出口开关指示正确12.拉开发电机出口开关控制直流电源开关13.检查发电机出口开关储能良好14.检查发电机出口电压互感器1YH一次保险良好15.检查发电机出口电压互感器1YH二次保险良好16.检查发电机出口电压互感器1YH控制直流保险良好17.合上发电机出口电压互感器1YH控制直流保险18.将发电机出口电压互感器1YH推至“工作”位置19.检查发电机出口电压互感器1YH位置指示正确20.合上发电机出口电压互感器1YH二次保险21.检查发电机励磁电压互感器2YH一次保险在良好22.检查发电机励磁电压互感器2YH二次保险良好23.检查发电机励磁电压互感器2YH控制直流保险良好24.合上发电机励磁电压互感器2YH控制直流保险25.将发电机励磁电压互感器2YH推至“工作”位置26.检查发电机励磁电压互感器2YH位置指示正确27.合上发电机励磁电压互感器2YH二次保险28.检查发电机励磁变各部正常29.检查发电机励磁变控制直流保险良好30.合上发电机励磁变控制直流保险31.将发电机励磁变推至“工作”位置32.检查发电机励磁变位置指示正确33.合上发电机励磁变二次保险34.检查发电机出线电容器及避雷器正常且接地良好35.将发电机出线电容器及避雷器推至“工作”位置36.合上发电机出线电容器及避雷器控制直流保险37.检查发电机出线电容器及避雷器位置指示正确38.检查发电机灭磁开关确在“分闸”位置39.检查发电机“励磁方式选择开关”确在“自励”位置40.检查发电机I#励磁调节器交流电源确在“分闸”位置41.检查发电机I#励磁调节器直流电源确在“分闸”位置42.检查发电机II#励磁调节器交流电源确在“分闸”位置43.检查发电机II#励磁调节器直流电源确在“分闸”位置44.检查发电机励磁调节屏“他励”电源良好45.合上发电机励磁调节屏“他励”电源开关46.检查发电机励磁调节屏“他励”电源开关确已合好47.检查发电机励磁调节屏控制继电器投入正常48.检查发电机起励电源正常49.检查发电机励磁调节屏电源正常50.合上发电机励磁调节屏电源开关51.合上发电机励磁调节屏控制电源保险52.合上发电机励磁调节屏合闸电源保险53.检查发电机I#励磁调节器投入开关确在“断开”位置54.合上发电机I#励磁调节器投入开关55.合上发电机I#励磁调节器直流电源开关56.合上发电机I#励磁调节器交流电源开关57.检查发电机I#励磁调节器指示正确58.检查发电机II#励磁调节器投入开关确在“断开”位置59.合上发电机II#励磁调节器投入开关60.合上发电机II#励磁调节器直流电源开关61.合上发电机II#励磁调节器交流电源开关62.检查发电机II#励磁调节器指示正确63.待汽机定速64.检查发电机出口开关确在“试验”位置65.合上发电机出口开关控制直流电源开关66.将发电机出口开关摇至“工作”位置67.检查发电机出口开关位置指示正确68.请示单元长:合上机灭磁开关69.检查发电机灭磁开关确已合好70.投入发电机励磁71.检查发电机起励正常72.检查发电机各表计指示正确73.将发电机电压升至额定值74.核对发电机空载参数75.检查无压闭锁开关确在“有压”位置76.投入发电机出口同期开关77.将“调节方式选择开关”切至“自动”位置78.经汽机DEH确认79.将“同期方式选择开关”切至“自准”位置80.视自动准同期装置整步表缓慢转动至同期点时发电机出口开关自动合闸81.检查发电机出口开关确已合好82.按下模拟屏上“同期复归”按钮,复归自动准同期装置83.将发电机同期开关切至“断开”位置84.将“同期方式选择“开关切至“退出”位置85.将“调节方式选择开关”切至“手动”位置86.检查发电机各部无异常87.记录发电机电度表底码88.汇报单元长操作完毕3、发电机由运行转热备用:1.模拟操作2.检查发电机有功负荷减至零3.将发电机无功负荷减至零4.记录发电机电度表底码(此时有功、无功电度表不转,防止发电机进相)5.拉开发电机出口开关6.利用发电机逆变灭磁装置将发电机灭磁7.拉开发电机灭磁开关8.检查发电机出口开关确已断开9.检查发电机灭磁开关确已断开10.检查发电机出线至母线各处无异常11.检查发电机出口电压互感器1YH无异常12.检查发电机励磁电压互感器2YH无异常13.检查发电机励磁变无异常14.检查发电机励磁调节屏指示正确15.检查发电机保护装置指示正确16.检查发电机厂用电系统正常17.汇报单元长操作完毕4、发电机由热备用转冷备用:1.模拟操作2.检查发电机出口开关确在“分闸”位置3.拉开发电机出口开关动力直流电源4.将发电机出口开关拉至“试验”位置5.检查发电机出口开关位置指示正确6.拉开发电机出口开关控制电源7.拉开发电机出口开关控制直流插件8.检查机灭磁开关确在“分闸”位置9.拉开发电机I#励磁调节器交流电源开关10.拉开发电机I#励磁调节器直流电源开关11.拉开发电机II#励磁调节器交流电源开关12.拉开发电机II#励磁调节器直流电源开关13.拉开发电机励磁调节屏I#励磁调节器投入开关14.拉开发电机励磁调节屏II#励磁调节器投入开关15.拉开发电机励磁调节屏控制电源16.拉开发电机励磁调节屏合闸电源17.拉开发电机励磁调节屏电源开关18.拉开发电机出口电压互感器1PT二次保险。
高压倒闸操作票模板高压倒闸操作票是一种重要的电力工作票,用于指导电力工作人员在配电系统中进行高压倒闸操作。
这种操作票不仅是电力工作的必备工具,也是确保电力安全的重要保障。
为了制定一份高效、准确、安全的操作票,不少电力企业开始使用操作票模板。
高压倒闸操作票模板的主要目的是方便操作人员及时记录和明确标示高压设备的运行参数,可以大大提高操作效率和减少操作错误。
那么,如何制定一份高效、安全的操作票模板呢?首先,制定高压倒闸操作票模板应考虑如下几点要求:(1)操作票的格式应合乎规范,包括操作票的名称、操作人员的姓名、清单编号以及时间等;(2)票据的内容应准确详细,方便操作人员很好地理解不同操作的要求。
(3)电力设备的相关参数,例如电力电压、电流、工作时间以及设备的型号等都要得以充分体现。
其次,在设计高压倒闸操作票模板时还需要注意以下几个要点:1.操作步骤要点: 对于高压设备的操作步骤及操作要点,需要进行详细描述,并注意与电力安全相关的各项事项。
2.安全警示事宜: 在操作票模板中,需要注明各种安全警示事项,包括眼睛、手部和听力保护等,以便发生任何突发情况时能及时有效地掌握问题。
3.设备型号规格: 对于不同规格和型号的设备,操作票模板应当予以区别,以便人员能够针对不同的设备进行操作。
4.工具清单: 对于高压设备操作,需要使用一些特殊的工具和仪器设备。
在操作票模板中,应当充分列举出各种仪器设备和工具以便人员有效使用。
(注: 本条偏向于之前的学习管理经验)5.部分重点操作说明: 对于一些具有一定的复杂性的操作,应当更加注重说明.此种方法能够大大提高操作的准确度。
6.紧急处理计划: 对于不同的情况下,电力操作票模板同样应提供紧急处理计划,以便在紧急情况下,人员能够及时有效地应对。
总之,制定一份高效、准确、安全的高压倒闸操作票模板是至关重要的,仅仅有设计并设定一个程序还不足以充分实施这种票模。
操作前需要需要深入理解操作要点并按要求执行,并严格按照操作票文件执行。
电力线路工作票3。
1、电力线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的检修作业,施工、检修单位及业主单位均应根据工作任务,组织现场勘察,使用现场勘察单.3。
2、下列工作应填用第一种工作票:1、在停电的线路或同杆(塔)架设多回线路中的部分停电线路上的工作。
2、在全部或部分停电的配电设备上的工作。
3、输电线路参数测试工作。
3。
3、下列工作应填用第二种工作票:1、带电线路杆塔上的工作.2、在运行中的配电设备上的工作。
3。
4、带电作业或与邻近带电设备距离小于《国宝电网公司电力安全工作规程》(下称安规)线路部分表5—1规定的工作,应填用电力线路带电作业工作票。
3.5、事故应急抢修是指设备在运行中发生故障或严重缺陷,有扩大故障范围、危及人身安全、造成设备严重损坏的可能,必须立即进行隔离处理的工作.事故应急抢修可不用工作票,但应使用电力线路事故应急抢修单。
上述情况应记入调度值班记录簿。
如事故应急抢修超过二十四小时,应办理工作票。
工作票的计划工作时间和许可开始工作时间从开始抢修时起算。
3。
6 按口头或电话命令方式进行的工作,命令应由工作票签发人或经工区分管生产领导批准的人员发布,并应同时布置安全措施和安全注意事项。
口头或电话命令的过程必须录音备查。
3.7 地调和配调应建立工作票登记制度,登记内容包括工作票号码、工作负责人、工作任务、许可工作时间及完工时间,可采用工作票登记簿或用计算机管理。
3。
8 工作票由设备运行管理单位签发,也可经设备运行管理单位审核合格且经批准的修试及基建单位签发。
允许签发工作票的修、试及基建单位与设备管理单位已订立有关维护、运行协议,有关专业人员熟悉运行单位设备和典型运行方式的系统内单位。
修试及基建单位的工作票签发人、工作负责人名单应事先报设备管理单位审核、备案.3.9 本局无线路工作票签发人的车间或非省公司系统单位,要在线路上进行工作时,工作票应由管辖该设备的单位签发,方式单位应书面向签发单位提出工作任务、人员状况和安全措施要求,经工作票签发单位审核符合现场条件后签发工作票,并办理许可手续。
配电室工作票和操作票范本一、配电室工作票范本1. 工作票编号:[此处留白,供填写]2. 工作负责人:[此处留白,供填写]3. 工作班成员:[此处留白,供填写]4. 工作任务:工作地点:[配电室具体地点留白]工作内容:[详细描述工作内容留白]5. 计划工作时间:开始时间:[年/月/日/时/分留白]结束时间:[年/月/日/时/分留白]6. 安全措施:应拉开关和刀闸:开关名称:[具体开关留白],刀闸名称:[具体刀闸留白]应装接地线:装设地点:[具体地点留白],编号:[接地线编号留白]应设遮栏、应挂标示牌:遮栏设置地点:[具体地点留白],标示牌内容:[如“止步,高压危险”等,具体留白]7. 工作票签发人:[此处留白,供填写]签发日期:[年/月/日留白]8. 工作许可人:[此处留白,供填写]许可时间:[年/月/日/时/分留白]9. 工作终结:工作班人员已全部撤离,现场清理完毕。
工作负责人签名:[此处留白,供填写]工作许可人签名:[此处留白,供填写]终结时间:[年/月/日/时/分留白]二、配电室操作票范本1. 操作票编号:[此处留白,供填写]2. 操作任务:[详细描述操作任务留白]3. 操作开始时间:[年/月/日/时/分留白]4. 操作结束时间:[年/月/日/时/分留白]5. 操作人:[此处留白,供填写]6. 监护人:[此处留白,供填写]7. 操作项目:操作顺序1:操作内容:[如拉开某个开关,具体内容留白] 操作时间:[年/月/日/时/分留白]操作顺序2:操作内容:[如合上某个刀闸,具体内容留白] 操作时间:[年/月/日/时/分留白]操作顺序3:操作内容:[其他操作内容留白]操作时间:[年/月/日/时/分留白]8. 备注:[此处留白,供填写特殊情况等]。
变电运行典型操作票操作票是指在特定场景下的操作流程和步骤的记录表,是指导操作人员正确执行工作的重要工具之一、在变电运行中,操作票的编写和使用对确保电力系统的安全运行至关重要。
下面是一个变电运行典型操作票的示例,以帮助操作人员进行正确的操作。
操作票名称:变电站开关运行操作票操作人员:操作人员X日期:YYYY年MM月DD日1.操作目的:本操作票的目的是指导操作人员进行变电站开关的运行操作,确保安全可靠运行。
2.安全措施:-操作人员必须佩戴个人防护用品,包括绝缘手套、防护眼镜和绝缘鞋。
-所有设备必须处于可靠的停电状态,并进行接地处理。
-操作人员应按照安全操作规程进行操作,如遇危险情况应立即停止操作并上报领导。
3.操作步骤:3.1前期准备:3.1.1操作人员检查并确认所要操作的开关设备是否正常。
3.1.2确认电源已完全切断,并使用万能表或开关状态指示器检查是否完全断电。
3.1.3确保设备处于安全位置,并没有其他工作人员在附近。
3.2操作步骤:3.2.1操作人员借助合适的工具将开关手柄或机械操作杆(如果有)置于操作位置。
3.2.2操作人员确认开关处于"开"的位置,确保与上级调度的指令一致。
3.2.3在确认操作条件符合要求后,操作人员打开电源刀闸或负荷刀闸,并等待一段时间以便观察设备运行状况是否正常。
3.2.4操作人员观察继电保护、安全装置是否正常运行,如有异常停止操作并上报领导。
3.2.5在无异常的情况下,操作人员确认开关运行状态稳定后,继续进行后续操作。
3.3操作结束:3.3.1操作人员将开关手柄或机械操作杆置于"关"的位置。
3.3.2操作人员确认开关已完全断开,并关闭电源刀闸或负荷刀闸。
3.3.3重新进行设备检查,确保设备处于安全状态,并在操作票上填写完成时间和角色名称。
3.3.4操作人员将操作票交给上级或相关部门进行审核和存档。
备注:-上级调度在操作前需发出书面指令,并有指定人员负责指导和监督操作。
二十五种倒闸操作票一、填写操操作作票的要求一、停电的操作要求1,先停低压,后停高压;先停负荷后停电源;先拉断路器,后拉隔离开关(或刀开关).2,先拉负荷侧隔隔离开关,后拉电源侧隔离开关.3,拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4, 先停出线开关后停主进开关.5,每操作一项应查确已处在断开位置.6, 33、44、55、39、49、59不操作。
7, 变压器解列之前查变压器的负荷分配情况,查运行的变压器有无过负荷。
8,非调度用户:若两路10KV供电时,两路10KV电源不允许合环,倒闸时必需先停后送.调度用户:两路10KV电源可以合环,合环之前先解除过流保护跳闸压板,合环后恢复保护压板,并查合环电流。
9, 全站停电应用21、22。
10,检修时:停电,验电,挂标示牌。
11,备用分热备用和冷备用:冷备用断路器、隔离开关(刀开关)都处于断开位置;热备用断路器处于断开位置,隔离开关(刀开关)处于合闸位置。
二、送电操作要求1,先送电源,后送负荷;先送高压,后送低压;先合主进,后合出线;先合隔离开关,后合断路器.2,操作完后,查确已处在合上位置。
3,合隔离开关(刀开关)之前,应查断路器确处在断开位置。
4,先合电源侧隔离开关,后合负荷侧隔离开关。
5,电源必须PT二次电压应正常。
6,变压器送电后,必须听声音正常,充电三分钟。
7,变压器并列运行应满足并列运行条件,且分接开关在同一档位。
8,设备检修后再投入运行前,应先拆除临时接地线和标示牌。
9,当合401-2,402—2后应查变压器二次电压且正常。
10,操作前应先填写操作票,并在模拟板上模拟操作,无误后方可实际操作;操作时应两人,穿绝缘靴,戴绝缘手套,执行复诵制,应有预令和动令。
二,填写操作票一、全站停电操作1、全站停电操作现运行方式为:第一电源供电,1T运行带全负荷;第二电源及2T备用。
1,拉低压电容器开关,查确已断开;2,拉低压各出线开关,查确已断开;3,拉445,查确已断开;4,拉445-5,查确已断开;5,拉445—4,查确已断开;7,拉401-4,查确已断开;8,拉401—2,查确已断开;9,拉211,查确已断开;10,拉211—2,查确已断开;11,拉211-4,查确已断开;12,拉201,查确已断开;13,拉201-4,查确已断开;14,拉201-9,查确已断开;15,拉201—2,查确已断开;16,拉202—9,查确已断开;17,拉202-2,查确已断开;18,拉21,查确已断开;19,拉22,查确已断开;20,全面检查操作质量.2、全站停电操作现运行方式为:第一电源供电,2T运行带全负荷;第二电源及1T备用。
附件1沂南县供电公司变电站(发电厂)倒闸操作票单位:编号:附录2沂南县供电公司电力线路倒闸操作票单位:编号:沂南县供电公司低压操作票编号:操作人:监护人:沂南县供电公司变电站(发电厂)第一种工作票单位:编号:1、工作负责人(监护人)班组:2、工作班人员(不包括工作负责人)共人。
3、工作的变配电站名称及设备双重名称:。
5、计划工作时间:自年月日时分至年月日时分工作票签发人签名:签发日期:年月日时分7、收到工作票时间:年月日时分运行值班人员签名:工作负责人签名:8、确认本工作票1至7项工作负责人签名:工作许可人签名:许可开始工作时间:年月日时分9、确认工作负责人布置的任务和本施工项目安全措施。
工作班组人员签名:10、工作负责人变动情况:原工作负责人离去,变更为工作负责人。
工作票签发人:年月日时分工作人员变动情况(增添人员姓名、变动日期及时间):工作负责人签名:11、工作票延期:有效期延长到年月日时分工作负责人签名:年月日时分工作许可人签名:年月日时分13、工作终结:全部工作于年月日时分结束,设备及安全措施已恢复至开工前状态,工作人员已全部撤离,材料工具已清理完毕,工作已终结。
工作负责人签名:工作许可人签名:14、工作票终结:临时遮拦、标示牌已拆除,常设遮拦已恢复。
未拆除或未拉开的接地线编号等共组、接地开关(小车)共副(台),已汇报调度值班员。
工作许可人签名:年月日时分15、备注:(1)指定专责监护人负责监护(地点及具体工作)。
(2)其他事项:附录5沂南县供电公司变电站(发电厂)第二种工作票单位:编号:1、工作负责人(监护人):班组:2、工作班人员(不包括工作负责人)共人。
3、工作的变配电站名称及设备双重名称:4、工作任务5、计划工作时间:自年月日时分至年月日时分6、工作条件(停电或不停电,或邻近及保留带电设备名称):。
7、注意事项(安全措施):。
工作票签发人签名:签发日期:年月日时分8、补充安全措施(工作许可人填写):。
