专利名称：一种超材料吸波器专利类型：实用新型专利
发明人：李俊杉,黄杰
申请号：CN202020117851.5申请日：20200119
公开号：CN211150791U
公开日：
20200731
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种超材料吸波器，该吸波器是三明治结构组成，所述谐振器形成在顶层基底上，为内部一个环形以及外部被两个“Ω”型上下对称包围的双重结构，所述的微流道层接近顶层基底部分刻蚀成单道‑圆环分叉道‑单道结构凹槽，即为微流道，微流道的设计分布于该谐振器电场强度最强的区域。
不同液体注入微流通道后，可以改变微流道区域的介电常数以及损耗因数，当电场受到扰动，吸波频率发生偏移，该偏移量可为不同液体的参数进行表征。
本实用新型提供的吸波器具有吸收性能高，测试效果好，结构简单，容易制备的特点。
申请人：西南大学
地址：400715 重庆市北碚区天生路2号
国籍：CN
代理机构：重庆华科专利事务所
代理人：康海燕
更多信息请下载全文后查看。
![一种红外超材料吸波体[实用新型专利]](https://img.taocdn.com/s1/m/f0092a005b8102d276a20029bd64783e09127df2.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821390342.9(22)申请日 2018.08.28(73)专利权人 苏州唐东电子科技有限公司地址 215131 江苏省苏州市相城经济开发区漕湖产业园春耀路18号(72)发明人 吴友余 (74)专利代理机构 苏州创策知识产权代理有限公司 32322代理人 杨阳(51)Int.Cl.G02B 5/00(2006.01)(54)实用新型名称一种红外超材料吸波体(57)摘要本实用新型公开了一种红外超材料吸波体，包括基底，所述基底的上端设置有金属层，所述金属层的上端设置有介质层，所述介质层的上端表面均匀设置有若干圆环结构，所述圆环结构的内部设置有第一椎体结构，所述圆环结构两两之间连接有连接块。
本实用新型通过在介质层的上表面设置有圆环结构，在圆环结构的内部设置第一椎体结构，在圆环结构两两之间连接有连接块，同时在连接块与圆环结构连接形成的槽内设置有第二椎体结构，利用第一椎体结构将未吸收线波反射到圆环结构内壁，通过圆环结构内壁进行吸收，第二椎体结构将未吸收线波反射到圆环结构外壁和连接块表面，使其吸收，多角度线波均能有效被吸收，有效提高吸波体的吸收率。
权利要求书1页 说明书2页 附图1页CN 208621775 U 2019.03.19C N 208621775U1.一种红外超材料吸波体，包括基底(3)，所述基底(3)的上端设置有金属层(2)，所述金属层(2)的上端设置有介质层(1)，其特征在于：所述介质层(1)的上端表面均匀设置有若干圆环结构(4)，所述圆环结构(4)的内部设置有第一椎体结构(5)，所述圆环结构(4)两两之间连接有连接块(7)，所述连接块(7)与圆环结构(4)连接形成的槽内设置有第二椎体结构(6)。
2.根据权利要求1所述的一种红外超材料吸波体，其特征在于：所述圆环结构(4)、第一椎体结构(5)、第二椎体结构(6)和连接块(7)使用材质均相同。

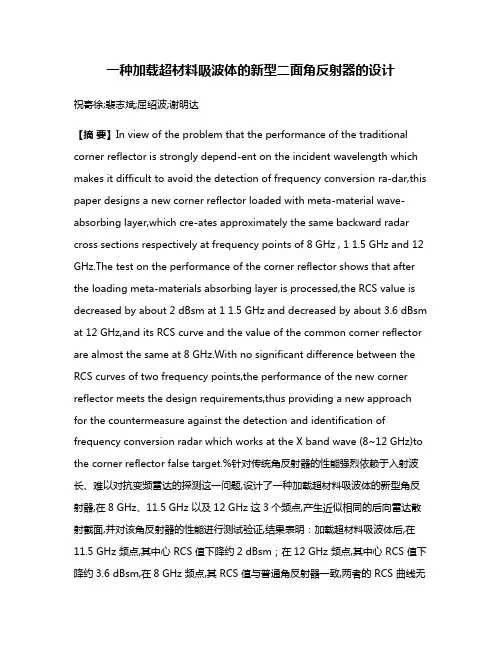

一种加载超材料吸波体的新型二面角反射器的设计祝寄徐;裴志斌;屈绍波;谢明达【摘要】In view of the problem that the performance of the traditional corner reflector is strongly depend-ent on the incident wavelength which makes it difficult to avoid the detection of frequency conversion ra-dar,this paper designs a new corner reflector loaded with meta-material wave-absorbing layer,which cre-ates approximately the same backward radar cross sections respectively at frequency points of 8 GHz , 1 1.5 GHz and 12 GHz.The test on the performance of the corner reflector shows that after the loading meta-materials absorbing layer is processed,the RCS value is decreased by about 2 dBsm at 1 1.5 GHz and decreased by about 3.6 dBsm at 12 GHz,and its RCS curve and the value of the common corner reflector are almost the same at 8 GHz.With no significant difference between the RCS curves of two frequency points,the performance of the new corner reflector meets the design requirements,thus providing a new approach for the countermeasure against the detection and identification of frequency conversion radar which works at the X band wave (8~12 GHz)to the corner reflector false target.%针对传统角反射器的性能强烈依赖于入射波长、难以对抗变频雷达的探测这一问题,设计了一种加载超材料吸波体的新型角反射器,在8 GHz、11.5 GHz 以及12 GHz 这3个频点,产生近似相同的后向雷达散射截面,并对该角反射器的性能进行测试验证,结果表明：加载超材料吸波体后,在11.5 GHz 频点,其中心 RCS 值下降约2 dBsm；在12 GHz 频点,其中心 RCS 值下降约3.6 dBsm,在8 GHz 频点,其 RCS 值与普通角反射器一致,两者的 RCS 曲线无明显差别。
