ISMG系列通用伺服电机使用说明一、产品介绍二、安装与调试1.安装时，请确保电机安装在平整和稳固的表面上，以避免振动或旋转时的不稳定性。
2.请按照电机和驱动器的接线图连接电源和控制信号线。
确保所有接线正确并牢固。
3.在进行任何调试之前，请确保所有的连接都已完成并且接触良好。
4.在进行驱动器参数设置之前，请确保已经正确选择驱动器型号，并了解所需的运动参数。
三、驱动器参数设置1.打开驱动器的参数设置软件，并连接电脑与驱动器。
选择合适的驱动器型号，并点击“连接”按钮。
2.在参数设置页面，根据实际需求，设置运动参数，如速度、加速度和位置控制等。
3.进行参数设置之后，点击“确定”按钮保存设置，并断开电脑与驱动器的连接。
四、控制系统配置1.连接控制信号线，确保信号线正确连接并固定。
2.打开控制软件，并选择相应的控制模式。
3.在控制软件中设置运动参数，如速度和位置等。
五、运行与故障排除1.在所有设置完成后，可以通过控制软件控制电机的运动。
通过增加或减小速度、加速度和位置等参数，可以实现不同的运动需求。
2.如果出现故障，可以通过查看控制软件中的错误信息来排除问题。
常见的故障可能是电源故障、接线故障或驱动器故障。
六、注意事项1.在使用过程中，请确保电源和控制信号线的连接牢固，以避免断电或信号中断导致的运动异常。
2.使用之前，请检查电机和驱动器是否有损坏或松动的零件，并及时维修或更换。
3.请遵守相关安全操作规程，以保证人身安全和设备安全。
总结：ISMG系列通用伺服电机是一种高性能的电机，通过正确的安装、调试和控制系统配置，可以实现高速、高精度和高响应的运动控制。
使用者在使用之前应仔细阅读本使用说明，并按照说明正确操作和维护电机，以保证设备正常运行和延长使用寿命。

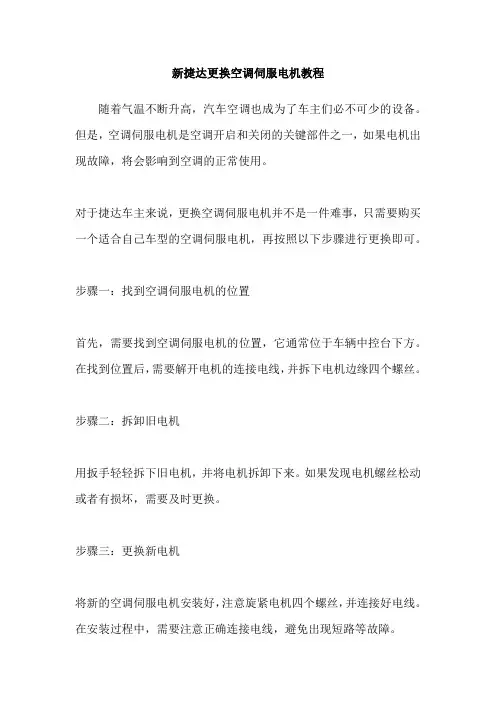

新捷达更换空调伺服电机教程
随着气温不断升高，汽车空调也成为了车主们必不可少的设备。
但是，空调伺服电机是空调开启和关闭的关键部件之一，如果电机出现故障，将会影响到空调的正常使用。
对于捷达车主来说，更换空调伺服电机并不是一件难事，只需要购买一个适合自己车型的空调伺服电机，再按照以下步骤进行更换即可。
步骤一：找到空调伺服电机的位置
首先，需要找到空调伺服电机的位置，它通常位于车辆中控台下方。
在找到位置后，需要解开电机的连接电线，并拆下电机边缘四个螺丝。
步骤二：拆卸旧电机
用扳手轻轻拆下旧电机，并将电机拆卸下来。
如果发现电机螺丝松动或者有损坏，需要及时更换。
步骤三：更换新电机
将新的空调伺服电机安装好，注意旋紧电机四个螺丝，并连接好电线。
在安装过程中，需要注意正确连接电线，避免出现短路等故障。
步骤四：测试新电机
在完成电机更换后，需要测试新电机是否正常工作。
打开空调系统，观察电机是否正常启动和关闭。
如果发现电机仍然出现问题，需要检查电线连接是否正确或交换电机。
总之，更换空调伺服电机并不是一件难事，只需要注意正确的安装步骤和连接方式，就可以轻松地解决空调伺服电机故障问题，让车主在炎热的夏季里享受舒适的驾驶体验。
1，如何正确选择伺服电机和步进电机？主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。
供电电源是直流还是交流电源，或电池供电，电压范围。
据此以确定电机和配用驱动器或控制器的型号。
2，何时选用直流伺服系统，它和交流伺服有何区别？直流伺服电机分为有刷和无刷电机。
有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。
因此它可以用于对成本敏感的普通工业和民用场合。
无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。
控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。
电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。
交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。
大惯量，最高转动速度低，且随着功率增大而快速降低。
因而适合做低速平稳运行的应用。
3，使用电机时要注意的问题？上电运行前要作如下检查：1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/- 极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）；2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）；3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。
4）一定要搞清楚接地方法，还是采用浮空不接。
5）开始运行的半小时内要密切观察电机的状态，如运动是否正常，声音和温升情况，发现问题立即停机调整。
4，我想通过通讯方式直接控制伺服电机，可以吗？可以的，也比较方便，只是速度问题，用于对响应速度要求不太高的应用。
如果要求快速的响应控制参数，最好用伺服运动控制卡，一般它上面有DSP和高速度的逻辑处理电路，以实现高速高精度的运动控制。
伺服电机的调试方法及操作规程伺服电机的调试方法1、初始化参数在接线之前，先初始化参数。
在掌控卡上：选好掌控方式；将PID参数清零；让掌控卡上电时默认使能信号关闭；将此状态保存，确保掌控卡再次上电时即为此状态。
在伺服电机上：设置掌控方式；设置使能由外部掌控；编码器信号输出的齿轮比；设置掌控信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的掌控电压。
比如，山洋是设置1V电压对应的转速，出厂值为500，假如你只准备让电机在1000转以下工作，那么，将这个参数设置为111、2、接线将掌控卡断电，连接掌控卡与伺服之间的信号线。
以下的线是必需要接的：掌控卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和掌控卡（以及PC）上电。
此时电机应当不动，而且可以用外力轻松转动，假如不是这样，检查使能信号的设置与接线。
用外力转动电机，检查掌控卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。
3、试方向对于一个闭环掌控系统，假如反馈信号的方向不正确，后果确定是祸害性的。
通过掌控卡打开伺服的使能信号。
这是伺服应当以一个较低的速度转动，这就是传说中的“零漂”。
一般掌控卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）掌控。
假如不能掌控，检查模拟量接线及掌控方式的参数设置。
确认给出正数，电机正转，编码器计数加添；给出负数，电机反转转，编码器计数减小。
假如电机带有负载，行程有限，不要接受这种方式。
测试不要给过大的电压，建议在1V以下。
假如方向不一致，可以修改掌控卡或电机上的参数，使其一致。
4、抑制零漂在闭环掌控过程中，零漂的存在会对掌控效果有确定的影响，建议将其抑制住。
使用掌控卡或伺服上抑制零飘的参数，认真调整，使电机的转速趋近于零。
由于零漂本身也有确定的随机性，所以，不必要求电机转速确定为零。
5、建立闭环掌控再次通过掌控卡将伺服使能信号放开，在掌控卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，假照实在不放心，就输入掌控卡能允许的最小值。
1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
比如，山洋是设置1V 电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。
由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。
5、建立闭环控制再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
伺服电机基础接线操作示意
在工业控制领域中，伺服电机是一种控制精度高、响应速度快的电动执行器，被广泛应用于自动化设备中。
伺服电机的接线操作对于整个设备的正常运行至关重要。
下面将介绍伺服电机的基础接线操作示意。
1. 准备工作
在进行伺服电机接线操作前，首先需要明确每个电缆的颜色及其对应的功能。
通常伺服电机的电缆包含编码器反馈线、电源线、控制器通讯线等。
2. 接线步骤
步骤一：电源线接线
将伺服电机的电源线连接到电源输入端子。
确保电源的极性正确，否则会影响电机的正常工作。
步骤二：编码器反馈线接线
将伺服电机的编码器反馈线连接到相应的编码器接口。
编码器反馈线的连接有助于控制系统实时监测电机位置和速度。
步骤三：控制器通讯线接线
根据控制器的要求，将伺服电机的通讯线接入到控制器的通讯接口。
通讯线的连接能够让控制系统实现对电机的精准控制。
步骤四：接地线接线
为了确保设备安全，伺服电机的接地线也需要正确连接到设备的接地端子上。
步骤五：接线固定
在接线结束后，务必检查每根电缆的连接是否牢固，并使用绝缘胶带或绑带将电缆固定在适当位置，防止碰撞或拉扯导致断线。
3. 调试验证
接线完成后，需进行合适的调试和验证工作。
可通过控制系统操作电机，观察其运动是否正常，以确保接线没有问题。
通过以上步骤，我们可以完成伺服电机的基础接线操作示意。
正确的接线操作不仅可以确保设备的正常运行，还能提高设备的稳定性和可靠性。
希望以上内容能对您有所帮助。
伺服电机操作流程
按钮定义：
1：机械臂手动负方向移动
2：机械臂手动正方向移动
3：机械臂自动移动到原点
4：重设机械臂原点
框内可拖动按钮定义：
Tipp-Speed：机械臂手动移动时的速度调节，单位：毫米每分钟。
注意不可调的过大。
Feedrate-Override：机械臂自动动移运行时的速度调节，单位：最大速度的百分比
操作注意点：
1.将钥匙打到setting档
2.按需求动作，注意在动作前要观察机械臂运动时是否会与旁边碰撞，特别是让机械臂自动做Home时（例如：做X轴Home时要考虑Y轴
方向上面是否有碰撞）
下例主要讲述做零位的校准。
1， 把设备打到可设置状态。
2， 手动移动手臂靠近当前零位位置，并监控当前值，为正的5-7cm 时注意并停止移动。
按下ref 按钮
3， 放慢速度并继续移动，同时监控零位传感器，当该传感器状态改变时，那么就是新的零位。
再按下 ref 按钮。
4， 图示为OP60-30 的抓手Z 轴的零位传感器
具体位置调整详见以下文件
G:\DPM\Segment electronics\04_Production Maintenance\03_EBS\04_MOD 1\training Items\MOD-1 伺服培训.doc
零位传感器。
台达A系列伺服电机调试步骤调试台达A系列伺服电机的步骤如下：1.硬件准备：确认电源和接地正常，并检查电源电压是否符合伺服电机的要求。
准备所需的调试工具，如示波器、万用表等。
2.连接电源和电机：将伺服电机与适配器或驱动器连接，并将电源线和信号线正确连接。
确保连接正确，避免反极性和短路等问题。
3.电机参数设置：在伺服驱动器中，设置电机的参数，如额定电压、额定电流、脉冲分辨率等。
这些参数应根据电机的规格和要求进行设置，以确保电机能够正常运行。
4.伺服驱动器接线检查：检查伺服驱动器的接线情况，确保电源线、信号线和编码器线等连接正确。
注意查看是否有损坏的线缆或插头等。
5.伺服驱动器参数设置：根据具体的应用需求，设置伺服驱动器的参数。
包括控制模式、倍率、加减速时间、速度限制等。
这些参数的设置会直接影响伺服电机的运动特性。
6.示波器监测：使用示波器监测伺服驱动器的输出信号和电机的运动情况。
通过示波器，可以观察到电机的转矩、速度、位置等参数的变化，以判断伺服系统是否正常工作。
7.动态调试：开始进行动态调试，逐步增加伺服系统的负载并观察其响应。
通过逐步增加负载，可以观察到伺服电机的性能并进行相应的调整。
8.脉冲信号调试：调试脉冲信号的频率、脉冲宽度和脉冲类型等参数。
通过调试脉冲信号，可以改变电机的转速、运动方向和运动步长等。
9.反馈参数调试：根据实际情况调试反馈系统的参数，如位置偏差、速度偏差和合流误差等。
通过调整这些参数，可以提高伺服系统的控制精度。
10.稳定性测试：稳定性测试是调试的最后一步，测试伺服系统在不同负载和运动速度下的稳定性。
通过稳定性测试，可以确定伺服电机是否正常工作，并进行最后的调整和优化。
总结：台达A系列伺服电机调试的步骤包括硬件准备、连接电源和电机、设置电机参数、检查伺服驱动器接线、设置伺服驱动器参数、示波器监测、动态调试、脉冲信号调试、反馈参数调试和稳定性测试。
这些步骤的目的是确保伺服系统能够正常工作并满足实际应用需求。
伺服电机接线教程伺服电机是一种常用的电机控制设备，能够准确地控制电机的位置和速度。
正确地接线是伺服电机正常工作的关键，下面将为您介绍伺服电机的接线方法及步骤。
首先，我们需要明确伺服电机的接线端口。
一般来说，伺服电机有三个主要的接线端口：电源端口、控制信号端口和地线端口。
接下来，我们依次介绍每个接线端口的具体接线方法。
首先是电源端口。
伺服电机需要外部电源供电，所以我们需要将电源的正负极分别连接到伺服电机的正负电源端口。
一般情况下，电源电压应与伺服电机标签上标注的电源要求匹配，以确保电机的正常工作。
接着是控制信号端口。
伺服电机的控制信号通常由控制器（如PLC）提供。
控制信号端口通常分为三个引脚，分别是信号输入、信号地线和信号电源。
首先，我们需要将信号输入引脚连接到控制器的输出引脚，以接收控制器发送的控制信号。
同时，我们还需要将信号地线引脚连接到控制器的地线引脚，以确保信号的稳定传输。
最后，我们需要将信号电源引脚连接到控制器的电源引脚上，以为控制信号提供所需的电源。
同样，控制信号电压也应与伺服电机标签上标注的要求相匹配。
最后是地线端口。
地线端口用于连接伺服电机的地线，以实现电气接地。
通常，我们只需要将地线连接到电源或控制器的地线引脚上即可。
在进行接线之前，我们还需要注意以下几点：首先，确保电路处于断电状态下，以免发生触电事故。
其次，仔细查看伺服电机的接线图，确保正确地连接各个引脚。
最后，使用适当的电线规格进行接线，以确保电流的正常传输。
同时，需要注意接线处的接触良好，电线连接牢固，以免发生接触不良或接线松动等问题。
总结起来，伺服电机的正确接线方法主要包括电源端口、控制信号端口和地线端口的接线。
正确的接线能够确保伺服电机的正常工作，并提高电机控制的精度和稳定性。
在进行接线时，我们需要注意安全、仔细查看接线图并使用适当的电线规格。
只有正确地接线，我们才能充分发挥伺服电机的功能。
台达位置与扭矩模式伺服电机文档台达ASD-B2伺服ECMA-C20401GS电机控制文档一．扭矩模式1.说明：此扭矩模式是用于外部控制器控制输入给伺服器的电压来实现电机扭矩大小的输出。
2.接线：将控制器控制的能输出可变电压的引脚直接连接到CN1的18引脚，将控制器的GND与伺服器CN1的19脚连接3.参数设定：P2-15，P2-16，P2-17都设定为0，消除初始状态下AL013的预警状态。
P1-01：03，将电机设定为转矩模式P1-02：01，速度限制，电机在没有负载的情况下会转很快P1-07：500，设置电机加减速的时间，减少通电与断电的时对于轴与外设的冲击P1-09=设定电机最高转速P2-12：00，将TCM0设定为0P2-13：00，将TCM1设定为0P2-12与P2-13的作用是将扭矩的命令设定为外部电压来控制。
详情见数据手册144页6.4.1P2-14:14,设定速度，当不设定此项时，电机只有力矩，没有转速P1-41：200，表示输入5V模拟电压，达到100%额定转矩P2-10：01，启动电机当此时电机不转时，重启伺服器即可。
（建议重启）要关闭电机则将P2-10设定为00,并保存，然后将开关关闭并重启即可完成电机的关闭。
二．位置模式1.说明：当前位置模式是通过外部控制器输出的PWM来控制伺服电机的位置以及速度，其中PWM频率控制电机速度，PWM的个数与P1-44与P1-45的结合控制电机的具体位置。
使用的脉冲输入为开集极NPN设备输入，电源为内部24v电源。
2.接线：上图中的白线是控制器的脉冲输出线，用于输出PWM，蓝色线是控制板的GND的连接线，用于控制器与伺服器的共地作用。
上图是伺服器CN1的接线，其中褐色线是CN1的41引脚，其中的PWM信号是控制器的PWM输出的引脚串接一个 1.5K电阻通过一个NPN三极管之后连接到CN1的引脚。
其中控制器的pwm输出引脚连接NPN三极管的基极，三极管的发射极连接CN1 的14脚（COM-），集电极连接到41引脚。
