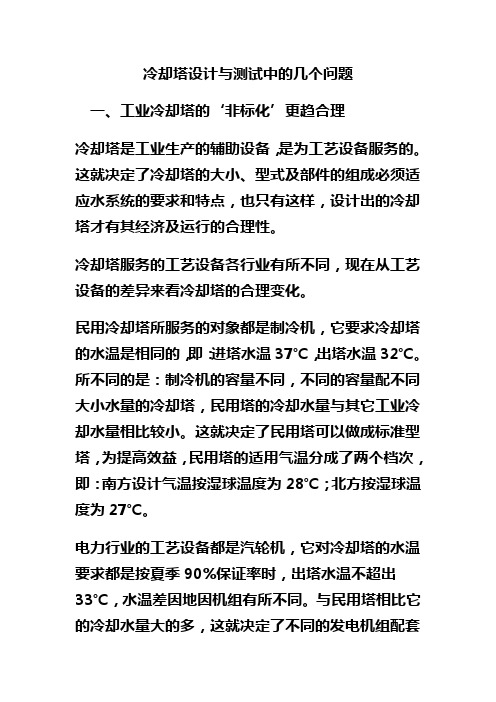

冷却塔设计与测试中的几个问题一、工业冷却塔的‘非标化’更趋合理冷却塔是工业生产的辅助设备，是为工艺设备服务的。
这就决定了冷却塔的大小、型式及部件的组成必须适应水系统的要求和特点，也只有这样，设计出的冷却塔才有其经济及运行的合理性。
冷却塔服务的工艺设备各行业有所不同，现在从工艺设备的差异来看冷却塔的合理变化。
民用冷却塔所服务的对象都是制冷机，它要求冷却塔的水温是相同的，即：进塔水温37℃，出塔水温32℃。
所不同的是：制冷机的容量不同，不同的容量配不同大小水量的冷却塔，民用塔的冷却水量与其它工业冷却水量相比较小。
这就决定了民用塔可以做成标准型塔，为提高效益，民用塔的适用气温分成了两个档次，即：南方设计气温按湿球温度为28℃；北方按湿球温度为27℃。
电力行业的工艺设备都是汽轮机，它对冷却塔的水温要求都是按夏季90%保证率时，出塔水温不超出33℃，水温差因地因机组有所不同。
与民用塔相比它的冷却水量大的多，这就决定了不同的发电机组配套不同大小的冷却塔，同一机组在不同地理位置配的冷却塔的大小也应不同。
以常用的200MW机为例，其冷却水量为36000t/h左右，在北京地区(湿球温度为：24.4℃)配4500平方米自然通风冷却塔。
同样的机组在山西的大同(湿球温度为：19.0℃)需配用塔的淋水面积仅需3000平方米。
山西和北京都地处北方，若仅按民用塔的划分标准，大同就要多投入1500平方米的冷却塔投资。
而冶金、石油、石油化工以及其它工业领域的工艺设备千差万别，其不仅对水温的要求差别较大，而所需冷却水量的大小也都各不一样。
温差变化范围：8--20℃；出塔水温要求多层次：32℃、35℃、40℃等；水质有：净水、浊水、含有特种化学成份的水等等。
因此，只有针对不同的工艺系统特点，进行该系统的冷却塔的量体裁衣式的非标设计，哪怕是个别部件的非标设计才是合理的、经济的。
上述情况是从不同的工艺系统来认识冷却塔非标设计的必要性的，另一方面结合我国的国情，新建项目减少，改造项目却增多，这时地皮的占用的多少也越来越被重视。
冷却塔的工作原理:冷却塔是利用水和空气的接触,通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
基本原理是：干燥（低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动,湿热（高焓值）的水自播水系统洒入塔内.当水滴和空气接触时,一方面由于空气与水的直接传热,另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热,将水中的热量带走即蒸发传热，从而达到降温之目的.冷却塔的工作过程：圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换,高湿度高晗值的热风从顶部抽出,冷却水滴入底盆内,经出水管流入主机.一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时,在塔内静压的作用下,水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。
从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。
但是，水向空气中的蒸发不会无休止地进行下去.当与水接触的空气不饱和时,水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时,水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变.由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。
冷却塔的分类:一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔.二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
冷却塔水量损失计算冷却塔水量损失计算水的蒸发损失WE=[（Tw1-TW2）Cp/R]*LCP:水的定压比热，取4.2KJ/KG.摄氏度，R：水的蒸发潜热2520KJ/KG ，L：循环水流量，（Tw1-TW2）：温差。
例如你设计的温差是10度，就是10/600=1.67 %，每小时循环水量1000吨的话，每小时蒸发16.7吨，这是冷却塔全效时的蒸发量，如果低于这个量就是冷却塔设计有问题。
蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2 （℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------（2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。
如：R=37-32=5℃则E=｛（5×100）/600｝=0.83%总水量或e=0.167%/1℃，即温差为1℃时的水蒸发量*：A=T2-T1 ℃----------（3）式中：A-----逼近度，即出水温度（T2）逼近湿球温度的程度℃，按热交换器设计时冷端温度差取值的惯例，宜取A≥3℃（CTI推进A≥5 oF即2.78℃），不是做不到，而是不合理和不经济。
水塔蒸发量计算第2.2.4条冷却塔的水量损失应按下列各项确定：一、蒸发损失；二、风吹损失；三、排污损失：四、冷却池的附加蒸发损失水量第2.2.5条冷却塔的蒸发损失水量可按下式计算：qc=K1ΔtQ式中qc——蒸发损失水量，t/h;Δt——冷却塔进水与出水温度差，℃；Q——循环水量，t/h；K1——系数，℃-１，可按表2.2.5采用。
