单相异步电动机的故障分析与修理方法

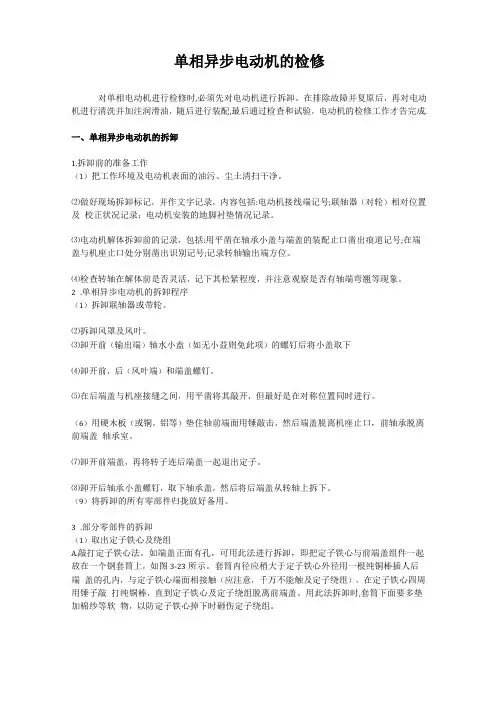

单相异步电动机的检修对单相电动机进行检修时,必须先对电动机进行拆卸。

在排除故障并复原后，再对电动机进行清洗并加注润滑油，随后进行装配,最后通过检查和试验，电动机的检修工作才告完成.一、单相异步电动机的拆卸1.拆卸前的准备工作（1）把工作环境及电动机表面的油污、尘土清扫干净。

⑵做好现场拆卸标记，并作文字记录，内容包括:电动机接线端记号;联轴器（对轮）相对位置及校正状况记录；电动机安装的地脚衬垫情况记录。

⑶电动机解体拆卸前的记录，包括:用平凿在轴承小盖与端盖的装配止口凿出痕道记号;在端盖与机座止口处分别凿出识别记号;记录转轴输出端方位。

⑷检查转轴在解体前是否灵活，记下其松紧程度，并注意观察是否有轴端弯翘等现象。

2.单相异步电动机的拆卸程序（1）拆卸联轴器或带轮。

⑵拆卸风罩及风叶。

⑶卸开前（输出端）轴水小盍（如无小益则免此项）的螺钉后将小盖取下⑷卸开前，后（风叶端）和端盖螺钉。

⑸在后端盖与机座接缝之间，用平凿将其敲开，但最好是在对称位置同时进行。

（6）用硬木板（或铜，铝等）垫住轴前端面用锤敲击，然后端盖脱离机座止口，前轴承脱离前端盖轴承室。

⑺卸开前端盖，再将转子连后端盖一起退出定子。

⑻卸开后轴承小盖螺钉，取下轴承盖，然后将后端盖从转轴上拆下。

（9）将拆卸的所有零部件归拢放好备用。

3.部分零部件的拆卸（1）取出定子铁心及绕组A.敲打定子铁心法。

如端盖正面有孔，可用此法进行拆卸，即把定子铁心与前端盖组件一起放在一个钢套筒上，如图3-23所示。

套筒内径应稍大于定子铁心外径用一根纯铜棒插人后端盖的孔内，与定子铁心端面相接触（应注意，千万不能触及定子绕组），在定子铁心四周用锤子敲打纯铜棒，直到定子铁心及定子绕组脱离前端盖。

用此法拆卸时,套筒下面要多垫加棉纱等软物，以防定子铁心掉下时砸伤定子绕组。

B撞击法。

如端盖正面无孔,则可用此法进行拆卸，即将定子铁心及前端盖组件倒放在一个圆筒上,圆筒底部要多垫棉纱等软物，如图3-24所示。

单相异步电动机的分类\应用与常见故障分析单相异步电动机是利用单相电源供电的一种小容量交流电动机,它的结构简单,运行可靠,维修方便,并可以直接使用220v交流电源供电,所以得到广泛应用。

但由于电网的供电质量差异、使用不当等原因,使单相异步电动机的故障率较高。

操作人员应能通过听、看、闻、摸等手段随时注意电动机的运行状态。

单相异步电动机由于使用的启动方法不同,使其结构也存在较大的差异,因而形成了不同的类型。

现就单相异步电动机的分类、应用及常见的故障现象做一分析。

一、单相异步电动机的分类及应用一般的三相电动机在接通三相交流电后,电机定子绕组通过交变电流后产生旋转磁场并感应转子,从而使转子产生电动势,并相互作用而形成电磁转矩,使转子转动。

但单相电动机只能产生脉动磁场,不能产生旋转磁场,因此单相电动机必须另外设计使它产生旋转磁场,转子才能转动,常见单相交流电机有罩极式和分相式。

1、罩极式电机①、结构特点:罩极式电机的定子有凸极式和隐极式两种,较小容量的为凸极式,转子采用笼形结构,定子每个磁极的极面上在1/3到1/2处开一个小槽,用一个闭合的短路环把部分磁极罩住,每个磁极的工作绕组集中绕在凸极周围。

当电动机通电后,磁极的磁通分布在空间上是移动的,从而使磁极上被罩住部分的磁场,比未罩住部分的磁场滞后些,因而磁极构成旋转磁场,电动机转子便旋转启动工作。

②、应用:罩极式单相电动机可以很方便地转换成二极或四极转速,以适应不同转速电器配套使用。

但它的启动性能及运行性能较差,效率和功率因数都较低,并且方向不能改变。

主要用于小功率空载启动的场合,如计算机后面的散热风扇、各种仪有风扇、电唱机等。

2、分相式电动机分相式电动机常在定子上安装两套绕组,一套是工作绕组,长期接通电源工作;另一套是启动绕组,用以产生启动转矩和固定电动机转向,两套绕组在空间上相差900电角度。

两套绕组通入的交流电在相位上相差900。

一般通过电阻或电容使电流分相,因此就出现了以下几种常见的分相式电机。

异步电机常见的电气故障及排除法（1）电动机不起动1.电源未接通：检查开关、溶丝，各对触点及电动机引出线头。

2.绕组断路：将断路部位加热到绝缘等级所允许的温度.使漆软化，然后将断线挑起，用同规格线将断掉部分补焊后，包好绝缘，再经涂漆，烘干处理。

3.绕组接地或相间、匝间短路：处理办法同上，只是将接地或短路部位垫好绝缘，然后涂漆烘干。

4.绕组接线错误：核对接线图，将端部加热后重新按正确接法接好（包括绑扎、绝缘处理及涂漆）5.熔体烧断：查出原因，排除故障、按电动机规格配新熔体。

6.绕线转子电动机启动误操作：检查集电环短路装置及起动变阻器位置，启动时应先0串接变阻器，启动完成后再接短路装置。

7.过电流继电器整定值太小：适当调高。

8.老式启动开关油杯缺油：加新油，达到油面线。

9.控制设备接线错误：校正接线。

（2）电动机接入电源后溶丝被烧断1. 单相启动：检查电源线，电动机引出线，熔断器，开关触点，找出断线或假接故障后进行修复。

2.定、转子绕组接地或短路：纠正错误。

3.电机负载过大或被卡住：将负载调至额定值，并排除被拖动机构故障。

4.溶体截面积过小：熔体对电动机过载不起保护作用，一般应按下式选择熔体，熔体额定电流＝堵转电流/2～3即可。

5.绕线转子电动机所接的起动电阻太小或被短路：消除短路故障或增大起动电阻。

6.电源到电机之间的连接线短路：检查短路点后进行修复。

（3）电动机通电后，电机不起动，嗡嗡响1. 改极重绕后槽配合选择不当：选择合理绕组形式和绕组节距；适当车小转子直径；重新计算绕组参数。

2. 定、转子绕组短路：查明断路点进行修复；检查绕线转子电刷与集电环接触状态，检查启动电阻是否断路或电阻过大。

3. 绕组引出线始末短接错或绕组内部接反：在定子绕组中通入直流，检查绕组极性(用指南针）判定绕组首末端是否正确。

4.电动机负载过大或被卡住：检查设备，排除故障。

5.电源未能全部接通：更换熔断的熔体；紧固接线柱松动的螺钉；用万用表检查电源线断线或假接故障，然后修复。

这是主副绕组相同的时候的原理图，主副绕组不同的时候用倒顺开关的接线法改变主绕组或副绕组的电流方向可以实现正反转。

如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！单相异步电动机常见故障及原因分析发布日期：2008/8/10 16:41:04 来源：本站原创作者：肖文焱点击：2521单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：-单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点，在农村得到广泛应用。

单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。

在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。

单相电容启动异步电动机常见故障及原因主要有：故障1:电源正常，通电后电机不能启动。

原因是:1电机引线断路，此时电机没有电流声音；处理办法即：检查开关保险丝和电机内部绕组是非开路。

2主绕组或副绕组开路，此时电机会有电流声音电压高的话在空载状态下电机可以启动；处理方法：检查离心开关和启动绕组是非开路。

单相异步电动机常见故障及处理方法单相异步电动机是一种常见的电动机类型，广泛应用于各种家用电器和小型机械设备中。

然而，由于长期使用或其他原因，单相异步电动机可能会发生故障。

了解这些常见故障及其处理方法对于电机的正常工作至关重要。

在下面的文章中，我们将讨论一些常见的单相异步电动机故障及其处理方法。

1.失去动力或启动困难：这是单相异步电动机最常见的故障之一、可能的原因包括电源故障、电源电压不稳定、线圈连接松动、定子绕组开路或转子故障。

解决此问题的方法包括检查电源、检查电源电压、重新连接线圈、维修定子绕组或更换转子。

2.运行电流过高：运行电流过高可能会导致电动机停机。

可能的原因包括负载过重、定子绕组短路或转子故障。

解决此问题的方法包括降低负载、检查定子绕组并修复短路、更换转子。

3.单相电流过载：单相电流过载通常是由于系统中的不平衡电流引起的。

可能的原因包括供电电压不平衡、线圈绕组连接不正常或电源线松动。

解决此问题的方法包括检查电压平衡、重新连接线圈、检查电源线连接并紧固。

4.噪音和振动：电动机的噪音和振动可能是由于轴承磨损、转子不平衡或机械结构故障引起的。

解决此问题的方法包括更换轴承、校正转子平衡或修复机械结构。

5.烧坏继电器保护器：继电器保护器可用于防止电动机过载或短路。

如果继电器保护器频繁烧坏，则可能是由于过载、短路或保护器故障引起的。

解决此问题的方法包括检查电动机负载、调整保护器的设置或更换故障保护器。

6.其他故障：其他可能的故障包括电动机发热、电机无相、电机频繁停机等。

解决这些问题的方法根据具体情况而定，可能需要进行进一步的诊断和检修。

为了确保单相异步电动机的正常运行，定期维护和保养是非常重要的。

定期检查和清洁电动机，确保电源供应正常，避免超负荷工作，并定期润滑轴承。

如果发现任何异常，应及时采取适当的措施进行修复或更换。

此外，应该遵循正确的操作规程和安全注意事项，以防止故障发生。

总之，了解单相异步电动机的常见故障及其处理方法对于确保其正常运行和延长使用寿命非常重要。

异步电动机绕组损坏的原因及处理方法
经统计，生产上使用的三相异步电动机，在运行中的故障属绕组烧坏的电气故障约85%，机构及其他故障约15%，绕组烧坏的缘由多为缺相运行或过载运行、绕组接地及绕组相间或匝间短路。

其次是定、转子摩擦、断条等机械方面的缘由。

这里着重从电气角度分析电机绕组烧损的故障缘由，并提出相应的处理方法。

一、缺相运行
1.故障现象
电机不能起动，即使空载能起起动，转速渐渐上升，有嗡嗡声；电机冒烟发热，并伴有烧焦味。

2.检查结果
拆下电机端盖，可看到绕组端部有1/3或2/3的极相绕组或焦或变成深棕色。

3.故障缘由及处理方法
（1）电动机供电回路熔丝回路接触不良或受机械损伤，致使某相熔丝熔断。

（2）电动机供电回路三相熔丝规格不同，容量小的熔丝烧断。

应依据电动机功率大小，更换为规格相同的熔丝。

（3）电动机供电回路中的开关(隔离开关、胶盖开关等)及接触器的触头接触不良(烧伤或松脱)。

修复并调整动、静触头，使之接触良好。

（4）线路某相缺相。

查出断线处，并连接坚固。

（5）电动机绕组连线间虚焊，导致接触不良。

仔细检查电动机绕组连接线并焊牢。

二、过载运行
1.故障现象
电动机电流超过额定值；电动机温升超过额定温升。

2.检查结果
电机三组绕组全部烧毁；轴承无润滑脂或砂架损坏；定、转子铁心相磨擦，俗称扫膛。

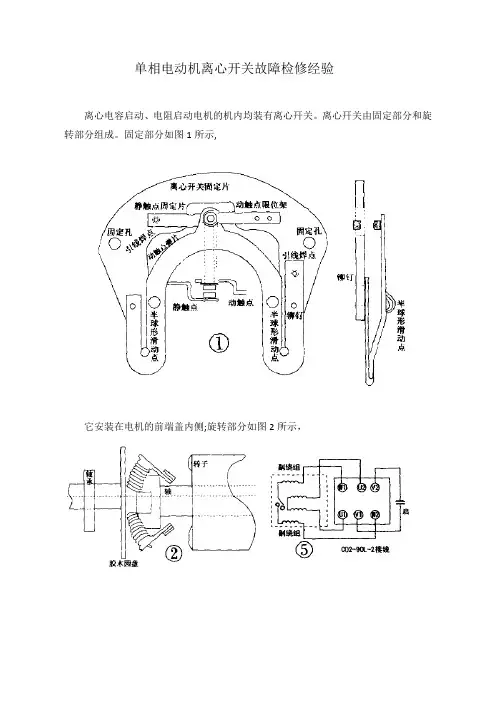

单相电动机离心开关故障检修经验离心电容启动、电阻启动电机的机内均装有离心幵关。

离心幵关由固定部分和旋转部分组成。

固定部分如图1所示,它安装在电机的前端盖内侧;旋转部分如图2所示，它安装在转子轴输出端,并随转子轴旋转。

电机启动时离心开关触点是闭合的，如图3所示。

它和启动电容、副绕组串联后再和主绕组并联接入电路。

离心开关的原理电机启动后，当转速达到额定转速的80吸时，离心开关在离心力的作用下，离心鬼铁被甩幵，压嵌弹黄，晈木架后移，金属弹片弹起，触点分幵，坊断副绕组，如图4所示,电机由主绕组运行。

离心开关损坏会导致电机不转、烧电容、烧副绕组。

下面以检修实例谈谈在电机没有机械故阵的前题下，离心幵关的桂阵及修复方法。

〔例1〕石家庄仑安产YL-90S-2 电机，用干配套家用粉碎机，电机噏嗡响不转。

根据单相电机的启动原理分析，嗡嗡响不转为启动电容坏、离心幵关幵路、副绕组开路或短路引起。

取下电机接线盒盖，将接线板上的连接片去掉,卸下W1接线柱上的二只电容线。

用万用表欧姆挡测主绕组U1U2副绕组W1W2，测启动电容C1,运转电容C2均正常，测们V1V2之间不通,确定离心开关坏。

拆机发现离心开关金属弹片上半球形滑动点己磨平。

见图6。

虽然胶木盘压紧弹片，动、静触点有间隙,接触不住、副绕组未能接入电路，因而不能启动。

更换离心幵关固定片后修复。

[例2〕天津欣兴电机厂产Y2B-650电机,配套豆腐磨，有时启动，有时嗡嗡晌不转。

接通电源后电机嗡嗡响不转，用手扭动转子轴以帮助启动，电机能够正常运转，确定离心开关接触不良。

拆机查离心开关触点烧蚀。

更换新的离心幵关片，修复。

如遇到离心开关触点烧蚀较轻的，可以用什锦锉锉平，再用白金砂条磨光后可再使用。

[例3〕山东荣城产YC90L-2 电机，配套铡草机机, 嗡嗡响不转。

在接线板上测主绕组U1U2，副绕组W1W2正常，离心幵关接线柱V1V2通，测启动电容C1无充放电能力。

换20000启动电容后试机，一会就发热。

第10章 单相交流异步电动机与特种电动机常见故障与检修方法
— 513 —
值进行区分。

直流电阻值小的为运行绕组，直流电阻值大的为启动绕组。

在实际运行中，单相交流电动机的接线如图10-1所示。

首先用万用电表的R ×1和R ×10欧姆挡，任意测量OA 、OB 、AB
之间的电阻值。

其中电阻值最大的一组即为AB 端，另一端则为其公共端O ；然后再分别测量公共端O 到另两个端点的电阻值，其中，电阻值小的为运行绕组，电阻值大的为启动绕组。

图10-1 单相交流电动机的接线
10.1.3 单相交流异步电动机检修常用技术数据
1．JX 、JY 、JZ 老系列单相交流异步电动机
JX 、JY 、JZ 老系列单相电容运转、启动及单相电阻启动交流异步电动机技术数据分别如表10-2～表10-4所示。
