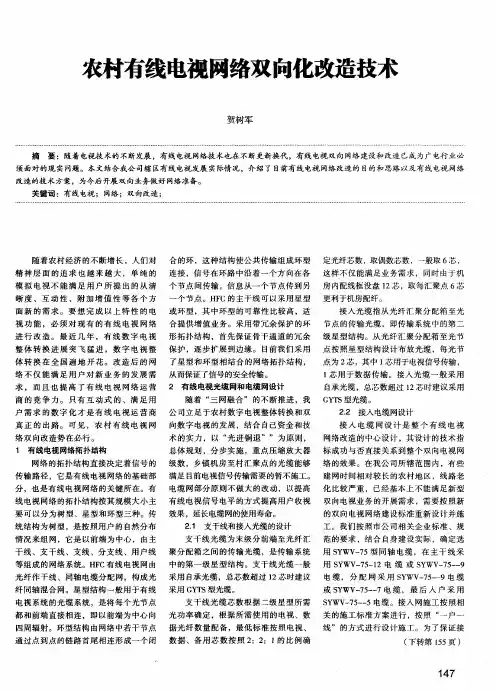

有线电视网双向化改造项目

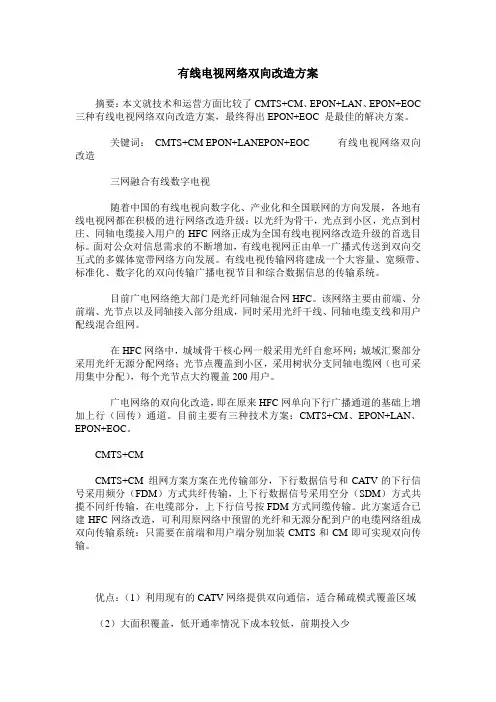

有线电视网络双向改造方案摘要：本文就技术和运营方面比较了CMTS+CM、EPON+LAN、EPON+EOC 三种有线电视网络双向改造方案，最终得出EPON+EOC 是最佳的解决方案。

关键词：CMTS+CM EPON+LANEPON+EOC 有线电视网络双向改造三网融合有线数字电视随着中国的有线电视向数字化、产业化和全国联网的方向发展，各地有线电视网都在积极的进行网络改造升级：以光纤为骨干，光点到小区，光点到村庄、同轴电缆接入用户的HFC网络正成为全国有线电视网络改造升级的首选目标。

面对公众对信息需求的不断增加，有线电视网正由单一广播式传送到双向交互式的多媒体宽带网络方向发展。

有线电视传输网将建成一个大容量、宽频带、标准化、数字化的双向传输广播电视节目和综合数据信息的传输系统。

目前广电网络绝大部门是光纤同轴混合网HFC。

该网络主要由前端、分前端、光节点以及同轴接入部分组成，同时采用光纤干线、同轴电缆支线和用户配线混合组网。

在HFC网络中，城域骨干核心网一般采用光纤自愈环网；城域汇聚部分采用光纤无源分配网络；光节点覆盖到小区，采用树状分支同轴电缆网（也可采用集中分配），每个光节点大约覆盖200用户。

广电网络的双向化改造，即在原来HFC网单向下行广播通道的基础上增加上行（回传）通道。

目前主要有三种技术方案：CMTS+CM、EPON+LAN、EPON+EOC。

CMTS+CMCMTS+CM 组网方案方案在光传输部分，下行数据信号和CATV的下行信号采用频分（FDM）方式共纤传输，上下行数据信号采用空分（SDM）方式共揽不同纤传输，在电缆部分，上下行信号按FDM方式同缆传输。

此方案适合已建HFC网络改造，可利用原网络中预留的光纤和无源分配到户的电缆网络组成双向传输系统：只需要在前端和用户端分别加装CMTS和CM即可实现双向传输。

优点：（1）利用现有的CATV网络提供双向通信，适合稀疏模式覆盖区域（2）大面积覆盖，低开通率情况下成本较低，前期投入少（3）技术标准及产品比较成熟缺点：(1)需要对HFC光电传输链路部分进行双向改造(2)噪声汇聚效应影响系统的带宽和性能，同轴缆及接头质量要求较高，后续维护工作量大（3）CMTS下行带宽有限，头端共享38Mbit/s,可开通用户数少（4）可承载业务有限，大宽带业务无法满足（5）后续系统扩容成本巨大二、EPON+LANEPON是一种基于以太网的一点到多点的无源光网路接入技术，该网络由置于局端的光线路终端OLT、置于客户端的光网络单元ONU及两者之间的1:N （N=16-32）光纤分配网ODN组成。

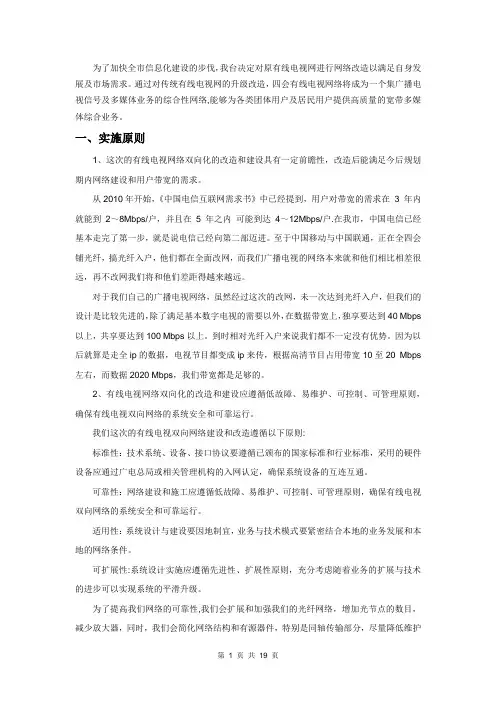

为了加快全市信息化建设的步伐，我台决定对原有线电视网进行网络改造以满足自身发展及市场需求。

通过对传统有线电视网的升级改造，四会有线电视网络将成为一个集广播电视信号及多媒体业务的综合性网络,能够为各类团体用户及居民用户提供高质量的宽带多媒体综合业务。

一、实施原则1、这次的有线电视网络双向化的改造和建设具有一定前瞻性，改造后能满足今后规划期内网络建设和用户带宽的需求。

从2010年开始，《中国电信互联网需求书》中已经提到，用户对带宽的需求在3 年内就能到2～8Mbps/户，并且在5 年之内可能到达4～12Mbps/户.在我市，中国电信已经基本走完了第一步，就是说电信已经向第二部迈进。

至于中国移动与中国联通，正在全四会铺光纤，搞光纤入户，他们都在全面改网，而我们广播电视的网络本来就和他们相比相差很远，再不改网我们将和他们差距得越来越远。

对于我们自己的广播电视网络，虽然经过这次的改网，未一次达到光纤入户，但我们的设计是比较先进的，除了满足基本数字电视的需要以外，在数据带宽上，独享要达到40 Mbps 以上，共享要达到100 Mbps以上。

到时相对光纤入户来说我们都不一定没有优势。

因为以后就算是走全ip的数据，电视节目都变成ip来传，根据高清节目占用带宽10至20 Mbps 左右，而数据2020 Mbps，我们带宽都是足够的。

2、有线电视网络双向化的改造和建设应遵循低故障、易维护、可控制、可管理原则，确保有线电视双向网络的系统安全和可靠运行。

我们这次的有线电视双向网络建设和改造遵循以下原则:标准性：技术系统、设备、接口协议要遵循已颁布的国家标准和行业标准，采用的硬件设备应通过广电总局或相关管理机构的入网认定，确保系统设备的互连互通。

可靠性：网络建设和施工应遵循低故障、易维护、可控制、可管理原则，确保有线电视双向网络的系统安全和可靠运行。

适用性：系统设计与建设要因地制宜，业务与技术模式要紧密结合本地的业务发展和本地的网络条件。

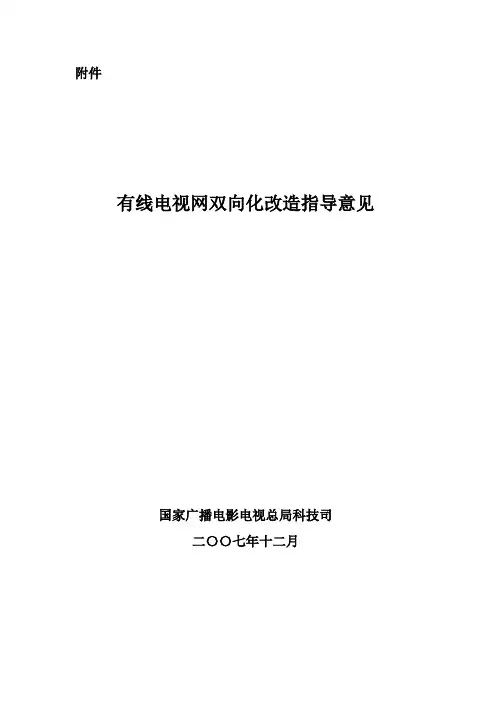

附件有线电视网双向化改造指导意见国家广播电影电视总局科技司二〇〇七年十二月目录一、有线电视网双向化改造的重要性 (1)1.1 有线电视网络现状 (1)1.2 国家对有线电视网络发展提出的新要求 (1)1.3 双向化改造是有线电视网络未来发展的必然要求 (2)二、指导思想、实施原则和任务目标 (3)2.1 指导思想 (3)2.2 实施原则 (3)2.3 任务目标 (3)三、有线电视网络双向化改造及应用技术 (4)3.1 有线电视网络基本结构 (4)3.2 有线电视网络双向化改造技术 (5)四、网络建设质量要求与技术指标 (7)五、引用标准与参考文件 (7)六、缩略语 (8)附录A 无源光网络技术 (1)附录B 用户接入改造技术 (7)B.1 HFC网络用户接入技术 (7)B.2基于以太网协议的用户接入技术 (12)B.3其他用户接入技术 (19)B.4 部分用户接入技术对比 (28)附录C 有线电视网络双向化改造建设质量要求与技术指标 (32)C.1 基本质量要求 (32)C.2 前端和分前端(不含信号源)质量要求 (33)C.3 传输网络质量要求 (33)C.4 用户终端质量要求 (41)C.5 技术指标要求 (42)一、有线电视网双向化改造的重要性1.1 有线电视网络现状经过20多年的建设和发展，我国有线电视网络作为国家重要的信息化基础设施，已成为世界上用户规模最大的有线电视网络。

2006年底，全国拥有1.39亿有线广播电视用户(其中农村用户约为4600多万户)，近 3300个有线电视前端；国家级光缆线路4万公里，省级及地市光缆线路超过10万公里，地市、县分配网近300万公里；百余家有线网络公司开始播出有线数字电视，截止到2007年第一季度，有线数字电视用户总量达到1500万户，多个城市完成了有线数字电视整体转换，为用户提供多种广播式业务，部分网络公司在有线电视网络中率先实现了宽带数据接入、视频点播等双向功能业务。

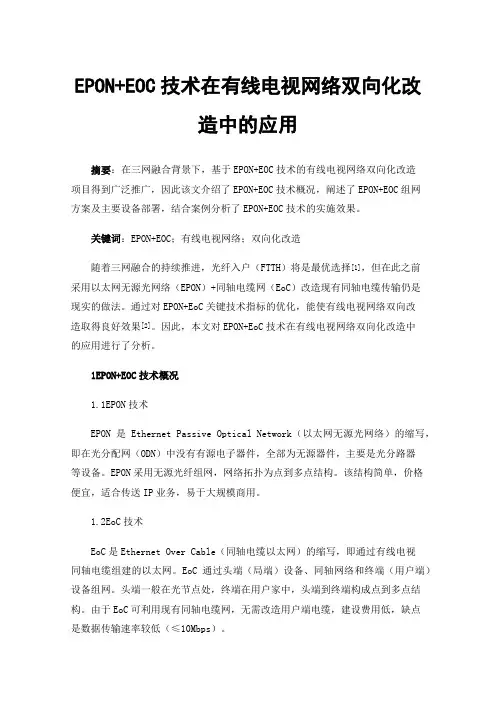

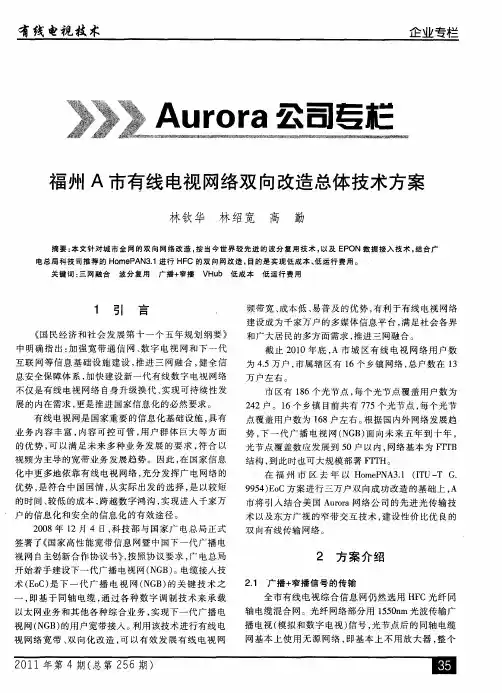

EPON+EOC技术在有线电视网络双向化改造中的应用摘要：在三网融合背景下，基于EPON+EOC技术的有线电视网络双向化改造项目得到广泛推广，因此该文介绍了EPON+EOC技术概况，阐述了EPON+EOC组网方案及主要设备部署，结合案例分析了EPON+EOC技术的实施效果。

关键词：EPON+EOC；有线电视网络；双向化改造随着三网融合的持续推进，光纤入户（FTTH）将是最优选择[1]，但在此之前采用以太网无源光网络（EPON）+同轴电缆网（EoC）改造现有同轴电缆传输仍是现实的做法。

通过对EPON+EoC关键技术指标的优化，能使有线电视网络双向改造取得良好效果[2]。

因此，本文对EPON+EoC技术在有线电视网络双向化改造中的应用进行了分析。

1EPON+EOC技术概况1.1EPON技术EPON是Ethernet Passive Optical Network（以太网无源光网络）的缩写，即在光分配网（ODN）中没有有源电子器件，全部为无源器件，主要是光分路器等设备。

EPON采用无源光纤组网，网络拓扑为点到多点结构。

该结构简单，价格便宜，适合传送IP业务，易于大规模商用。

1.2EoC技术EoC是Ethernet Over Cable（同轴电缆以太网）的缩写，即通过有线电视同轴电缆组建的以太网。

EoC通过头端（局端）设备、同轴网络和终端（用户端）设备组网。

头端一般在光节点处，终端在用户家中，头端到终端构成点到多点结构。

由于EoC可利用现有同轴电缆网，无需改造用户端电缆，建设费用低，缺点是数据传输速率较低（≤10Mbps）。

1.3EPON+EoC技术EPON+EoC技术是EPON与EoC两种技术的结合，利用EPON高速光纤网将数据（DATA）信号输入到EoC头端设备，经调制后与有线电视信号混合，再经EoC网络进入用户家中。

EoC终端设备将DATA信号与有线电视（CATV）信号分离，通过不同设备接收。

该技术对现有网络改动较小，容易实现，初期投入较低。

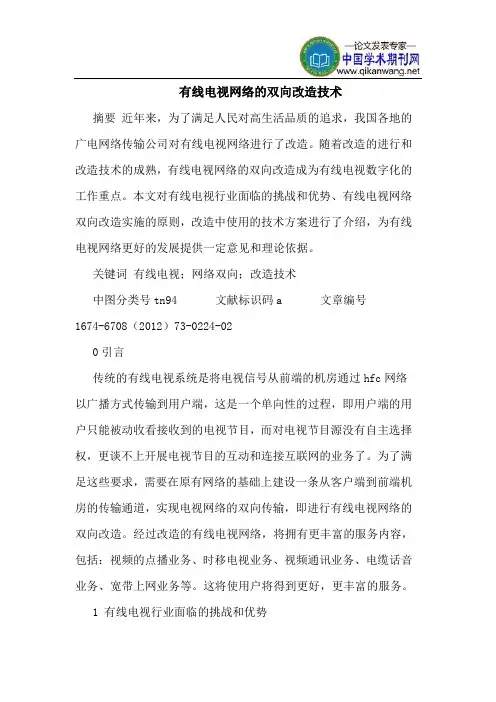

有线电视网络的双向改造技术摘要近年来，为了满足人民对高生活品质的追求，我国各地的广电网络传输公司对有线电视网络进行了改造。

随着改造的进行和改造技术的成熟，有线电视网络的双向改造成为有线电视数字化的工作重点。

本文对有线电视行业面临的挑战和优势、有线电视网络双向改造实施的原则，改造中使用的技术方案进行了介绍，为有线电视网络更好的发展提供一定意见和理论依据。

关键词有线电视；网络双向；改造技术中图分类号tn94 文献标识码a 文章编号1674-6708（2012）73-0224-020引言传统的有线电视系统是将电视信号从前端的机房通过hfc网络以广播方式传输到用户端，这是一个单向性的过程，即用户端的用户只能被动收看接收到的电视节目，而对电视节目源没有自主选择权，更谈不上开展电视节目的互动和连接互联网的业务了。

为了满足这些要求，需要在原有网络的基础上建设一条从客户端到前端机房的传输通道，实现电视网络的双向传输，即进行有线电视网络的双向改造。

经过改造的有线电视网络，将拥有更丰富的服务内容，包括：视频的点播业务、时移电视业务、视频通讯业务、电缆话音业务、宽带上网业务等。

这将使用户将得到更好，更丰富的服务。

1 有线电视行业面临的挑战和优势随着互联网技术的日益成熟，有线电视行业面临着不小的挑战。

总结起来主要有以下几个方面：1）网络电视的出现使有线电视的垄断地位发生了动摇。

网络电视是一种新型的视频节目传输形式，在全球范围内发展极为迅速，这使有线电视行业倍感压力；2）互联网的兴起使电视第一媒体的地位发生了动摇。

互联网是一个信息的综合体，它将电视、广播和报纸以及双向互动的优势于集于一身，受到大众的热捧。

而形成鲜明反差的是目前有线电视提供的还大多是单向的电视传输的服务，这已很难满足客户的要求；3）相比于互联网络，有线电视网络企业的营业收入的来源比较单一，在遇到风险时的抵抗能力低。

虽然相比于兴起的互联网络，有线电视行业存在很多不足，面临着巨大的挑战。

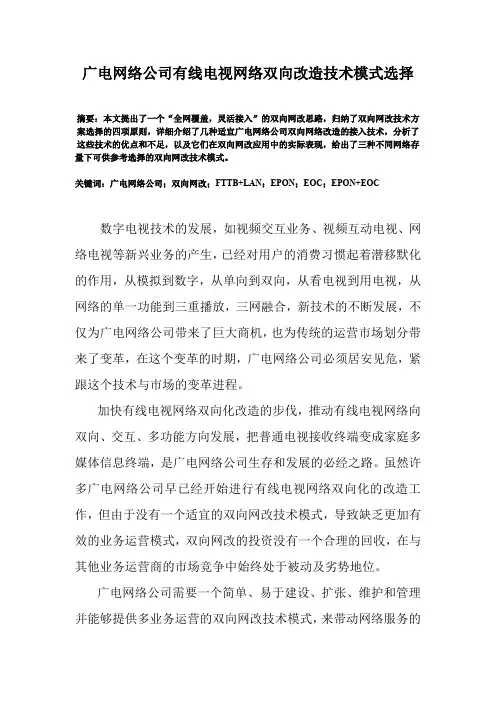

广电网络公司有线电视网络双向改造技术模式选择摘要：本文提出了一个“全网覆盖，灵活接入”的双向网改思路，归纳了双向网改技术方案选择的四项原则，详细介绍了几种适宜广电网络公司双向网络改造的接入技术，分析了这些技术的优点和不足，以及它们在双向网改应用中的实际表现，给出了三种不同网络存量下可供参考选择的双向网改技术模式。

关键词：广电网络公司；双向网改；FTTB+LAN；EPON；EOC；EPON+EOC数字电视技术的发展，如视频交互业务、视频互动电视、网络电视等新兴业务的产生，已经对用户的消费习惯起着潜移默化的作用，从模拟到数字，从单向到双向，从看电视到用电视，从网络的单一功能到三重播放，三网融合，新技术的不断发展，不仅为广电网络公司带来了巨大商机，也为传统的运营市场划分带来了变革，在这个变革的时期，广电网络公司必须居安见危，紧跟这个技术与市场的变革进程。

加快有线电视网络双向化改造的步伐，推动有线电视网络向双向、交互、多功能方向发展，把普通电视接收终端变成家庭多媒体信息终端，是广电网络公司生存和发展的必经之路。

虽然许多广电网络公司早已经开始进行有线电视网络双向化的改造工作，但由于没有一个适宜的双向网改技术模式，导致缺乏更加有效的业务运营模式，双向网改的投资没有一个合理的回收，在与其他业务运营商的市场竞争中始终处于被动及劣势地位。

广电网络公司需要一个简单、易于建设、扩张、维护和管理并能够提供多业务运营的双向网改技术模式，来带动网络服务的创新和盈利模式的突破，从而推动双向有线电视网络综合业务的发展。

一、广电网络公司双向网络改造技术方案选择的基本思路数字电视的整转工作正在推进，不同网络间的技术正在进一步发展和融合，不同运营商的业务正在进一步渗透，综合业务的市场剧烈竞争也在所难免，在这个阶段双向综合业务的营销、双向网改的建设时间和成本显得越来越重要了。

所以，广电网络公司选择有线电视双向网改技术模式的一个基本思路应该是：以最低成本、最快速度进行全网的双向业务覆盖，对有双向综合业务需求的用户迅速实现灵活的网络接入，以双向业务的发展带动有线电视网络双向化的改造。

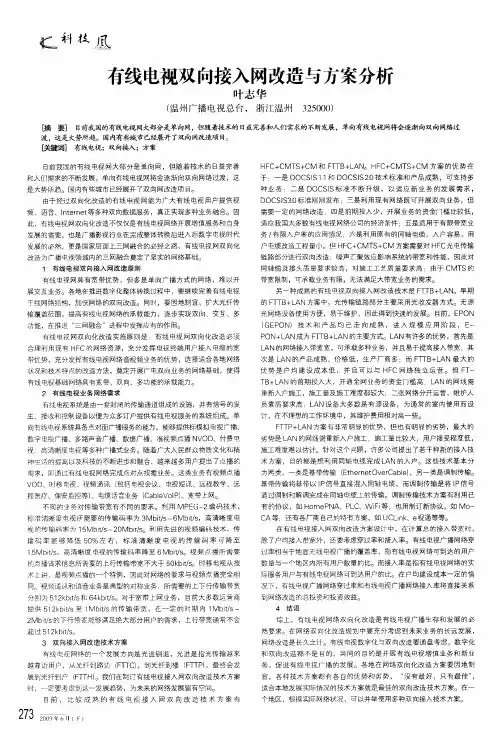

乏科技、，凰有线电视双向接入网改造与方案分析叶志华(温州I广播电视总台，浙江温州325000)日商要]目前我国的有线电视网大部分是单向网，但随著技术的日益完善和人们需求的不断发展，单向有线电视网将会逐渐向双向网络过渡，这是大势所趋。

国内有些城市已经展开了双向网改造项目。

嗤搠]有线电视；双向接入；方案目前我国的有线电视网大部分是单向网，但随着技术的日益完善和人们需求的不断发展，单向有线电视网将会逐渐向双向网络过渡，这是大势所趋。

国内有些城市已经展开了双向网改造项目。

由于经过双向化改造的有线电视网能为广大有线电视用户提供视频、语音、I nt e r ne t等多种双向数据服务，真正实现多种业务融合。

因此，有线电视网双向化改造不仅仅是有线电视网络开展增值服务和自身发展的需要，也是广播影视行业在完成整体转换后进入后数字电视时代发展的必然，更是国家层面上三网融合的必经之路，有线电视网双向化改造为广播电视领域内的三网融合奠定了坚实的网络基础。

1有线电视双向接入网改造原则有线电视网具有宽带优势，但多是单向广播方式的网络，难以开展交互业务。

各地在推进数字化整体转换过程中，要继续完善有线电视干线网络结构，加快网络的双向改造。

同时，要因地制宜，扩大光纤传输覆盖范围，提高有线电视网络的承载能力，逐步实现双向、交互、多功能，在推进“三网融合”进程中发挥应有的作用。

有线电视网双向化改造实施原则是：有线电视网双向化改造必须合理利用现有H FC的网络资源，充分发挥电视终端用户接入电缆的宽带优势，充分发挥有线电视网络音视频业务的优势，选择适合各地网络状况和技术特点的改造方法，奠定开展广电双向业务的网络基础，使得有线电视基础网络具有宽带、双向、多功能的承载能力。

2有线电视业务网络需求有线电视系统是由一套封闭的传输通道组成的设施，并有信号的发生、接收和控制设备以便为众多订户提供有线电视服务的系统组成。

单向有线电视系统具备点对面广播服务的能力，能够提供标模拟电视广播、数字电视广播、多路声音广播、数据广播、；隹视频点播N V O D、付费电视、高清晰度电视等多种广播式业务。

江苏省有线电视网络双向化改造技术方案江苏省广播电视信息网络股份有限公司二〇〇八年五月目录一、背景 11.1 行业态势 11.2 江苏有线电视网络现状 2二、指导思想、遵循原则和任务目标 32.1 指导思想 32.2 遵循原则 32.3 任务目标 4三、广电业务分析 43.1有线电视网络主要业务类型 43.2江苏省广电网络业务发展预测 53.3带宽测算 6四、技术方案 74.1广播网络 74.1.1广播网络改造原则 84.1.2 广播网络频谱配置 84.1.3网络管理 94.2双向网络 94.2.1 光纤到楼、五类线入户（FTTB+EPON+LAN）方案 10 （1）适用网络 10（2）组网方案 10（3）光纤和波长配置 11（4）网络管理 11（5）网络特点 12（6）用户带宽优化 124.2.2 光纤到小区、同轴缆入户（FTTC+EPON+EOC）方案 12 （1）适用网络 12（2）组网方案 12（3）光纤和波长配置 13（4）网络管理 13（5）网络特点 14（6）用户带宽优化 144.2.3 光纤到小区、电缆调制入户（FTTC+CMTS）方案 15（1）适用网络 15（2）总体组网方案 15（3）光纤和波长配置 16（4）网络管理 16（5）网络特点 16（6）用户带宽优化 16五、网络改造实施策略 175.1 几种技术存在的风险 175.2网络建设、改造分步实施建议 17六、引用标准与参考文件 19七、缩略语 20一、背景1.1 行业态势（1）广电现状截止2007年底，全国有线电视用户已超过1.5亿，完成有线数字电视转换的用户近3000万，已有超过50个城市完成了市区有线电视数字化整体转换，还有近100个城市和省市已经启动了有线电视数字化整体转换的工作。

城市有线电视数字化由点到面全面推进,在整体转换完成之后,有线数字电视进入持续、蓬勃发展的良性循环，但在繁荣的现象之后隐藏着有线数字电视终极价值的危机。

江苏省有线电视网双向化改造技术方案江苏省有线电视网络双向化改造技术方案根据广电总局《有线电视网双向化改造指导意见》，有线电视网络应提供集数据、语音、文字、图象等多种媒介的多媒体信息服务，具有集成性、同步性与交互性等显著特点。

有线电视网络改造应同时考虑广播网络和双向网络。

4.1广播网络有线电视广播网络是一个点到多点的网络，它由三大部分组成：一个总前端和若干个分前端、一级和二级光纤干线网、用户分配网（即同轴电缆分配网）。

一级光纤干线网通常采用环形网结构，二级光纤干线网一般采用树、星形网结构。

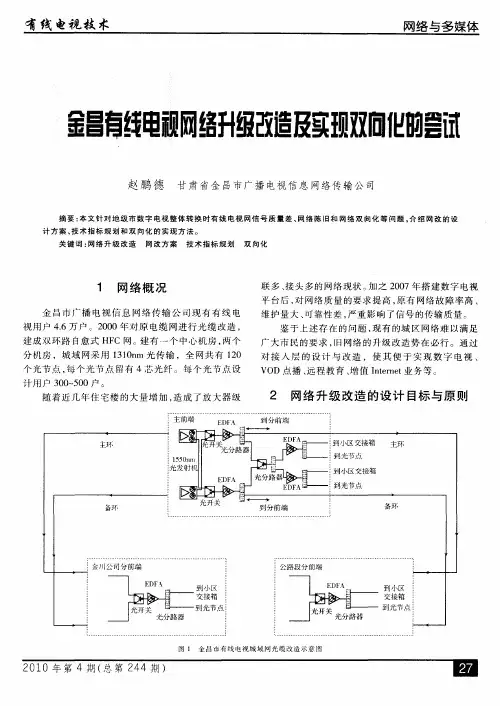

城市范围太大时，二级光纤干线网也可由环形网组成，这时要求构建第三级光纤网，通常采用树、星形网结构，如下图所示。

4.1.1广播网络改造原则1. 2.现有广播网为860M带宽的，保持不变。

原有广播网为750M带宽的，短期内可保持不变，逐步向860M带宽过渡。

3. 4. 5. 6.原有广播网为750M以下带宽的，应直接改造为860M带宽。

新建广播网络要求860M带宽。

无源同轴电缆网要求按1G带宽建设。

建议每3万户设一分前端。

第 1 页共 12 页江苏省有线电视网络双向化改造技术方案7. 广播网连接总前端和各分前端的一级光链路采用1550nm的环网或带保护路由的1550nm 光传输，二级光链路以1310 nm光传输为主。

8. 二级光链路改造建议如下：光节点到小区，分前端采用统一的小功率光发射机低分光比（推荐平均分光比1：4）传至光节点。

9. 根据未来业务发展，提倡光纤到楼，光站直接带用户；对于确有需求的用户，可以实施光纤到户。

10. 分前端至每光节点应布放不低于4芯G.652光纤。

11. 一般情况下，建议每光节点带用户数为50-200户。

12. 对采用CMTS技术的网络及特殊用户，优选方案为每光节点带用户数不大于500户，光节点下带一级放大器，光站及放大器采用集中供电方式。

4.1.2 广播网络频谱配置参照国家GY/T 106-1999《有线电视广播系统技术规范》的有关规定。

Te c h n o lo g y Ap p lic a t io n “三网整合”是一个很热门的话题，广电系统的有线电视网络双向化改造是顺应形势发展的必由之路，下面我们结合工作实践和理论学习，介绍一下有线电视双向网改造的关键技术。

首先要介绍一个具体的有线电视网络的结构。

骨干传输网络采用全光传输，在小区通过光接收机进入分支分配器网络同轴电缆入户，小区基本上取消了放大器。

这就是我们常说的HFC（光纤同轴混合传输）网络。

有线电视双向网络改造的目的就是将这一单向广播式传输的网络改造成为双向交互式传输的网络。

1无源EOC 与有源EOC有线电视是通过同轴电缆入户的，同轴电缆实现双向接入技术，可以跟家中的电话线对比一下，同轴电缆线也是两根线：一根是里面的铜芯，一根是外面的屏蔽网。

家中的电话线要上网需要使用ADSL 猫，同样地，家中的同轴电缆要上网则要使用EOC （以太网over 电缆）设备或CMTS 猫，EOC 是目前普遍使用的一种技术，主要分无源EOC 和有源EOC ，下面是具体的情况介绍。

(1)无源EOC 与有源EOC 的主要区别主要是看终端设备，终端设备是无源器件的，则称之为无源EOC ，终端设备是有源器件的，则称之为有源EOC 。

(2)无源EOC 的工作原理EOC 设备均由头端和终端设备构成。

无源EOC 的头端主要是由二四变换器和高/低通滤波器组成，输入的数字信号由双极性信号被转换成了单极性信号，原有的以太网数字信号的帧格式和MAC 层都没有改变，因此信号没有被调制。

在终端设备中，同样使用四二变通器和高/低通滤波器将信号分别输出，系统组网示意图如图1所示。

在组网方式上，无源EOC 要求同轴电缆网络中不能有分支分配器，同轴电缆要从头端设备直接连接至终端，这对原来的网络改动是比较大的，不过在速率方面，无源EOC 可以保证每户的带宽是独享10M 。

(3)有源EOC 的分类有源EOC 主要分高频EOC 和低频EOC ，这主要是指此类设备工作的频段，工作在1GHz 左右的为高频EOC ，工作在5Hz ～65Hz 范围的为低频EOC 。
