监控系统中刀闸位置判定错误实例分析

GIS刀闸误报非全相分合闸故障原因分析及处理摘要：某水电站GIS在断路器操作过程中出现保护盘柜报一次隔离开关和接地刀闸跳合位置异常信号，导致断路器无法正常操作。

通过拆开故障设备，找出故障原因，并就GIS类似结构的隔离刀闸和接地刀闸操作机构分合闸不到位的解决方案，并提出了相关检测非同期方案，以确保GIS设备安全稳定运行。

关键词：水电站；GIS；刀闸；非全相某巨型水电站采用SF6气体绝缘金属封闭开关设备（简称GIS）输送电能，其采用3/2或4/3接线，包含18回发变组进线，7回出线。

其中隔离刀闸与接地刀闸都是三相共用一个电动机操动机构，该操动机构安装于A 相，AB相之间和BC相之间各设置一根传动连杆，由传动连杆将A相动作传动至B、C相中间操动机构箱以实现三相联动，传动连杆两端为金属齿轮，金属齿轮与操动机构箱上的尼龙齿轮啮合。

一、GIS刀闸故障情况电厂运行人员准备对某组进线开关做传动试验时，在操作合闸某断路器后发现无法分开该断路器，检查发现保护盘柜上报接地刀闸跳合位置异常信号。

检查一次接地刀闸分合闸指示窗显示均为合闸状态。

仔细检查发现故障原因均是断路器一侧地刀B相机构上的分合闸位置辅助接点信号断开，合闸微动开关触点虚接。

由于此时分合闸位置辅助接点信号断开，导致保护盘柜面板无法正确判断此时接地刀闸的分合闸状态，从而报出接地刀闸跳合位置异常报警信号，根据电气五防，此时无法操作断路器。

二、故障分析与改进措施GIS装置通过在均匀电场中充入SF6来提高绝缘强度。

若隔离开关、接地刀闸分闸不到位，就会影响电场的均匀性，从而大大降低耐压强度；若隔离开关合不到位，就会引起一次触头发热熔化等异常现象发生。

因此对其到位检查要求非常严格。

GIS装置隔离开关和接地刀闸的一次触头不可见、无专门的精确到位指示，虽然隔离开关、接地刀闸的操作回路中都有分合闸指示信号，但在传动机构脱销、卡涩变形等情况下，电气联锁回路就不能正确反映隔离开关、接地刀闸的到位情况。

GIS刀闸分合不到位事故反措研究摘要：随着我国城市高压电网系统的快速发展，气体绝缘组合电器设备已经在各区域变电站建设中广泛使用。

对少见的GIS热倒母线刀闸合闸不到位的缺陷，目前还少有反制措置。

现有技术条件下，运行人员难以对密闭在GIS套管内部的隔离开关合闸状态进行有效观察和检测。

在热倒母线合上母线刀闸之后，有概率存在刀闸的辅助触点接通，五防判断刀闸位置和标识指示成功合闸，但实际上动静触头接触未接触的情况。

因此利用检测刀闸通过的电流量来反应刀闸的实际位置，是最为直接、最为可靠的方法。

关键词：GIS刀闸；分合；不到位；事故1GIS刀闸位置判断原理现状对于GIS设备刀闸的位置判断可以分为两个方面：在一次方面，因GIS设备无法直接观察到封闭电器内部刀闸的位置，刀闸的位置判断主要通过刀闸分合闸指示器、刀闸连杆及拐臂的位置来判断刀闸位置的分合。

在二次方面，一是可以通过观察开关汇控箱来判断刀闸的分合闸位置，二是可以观察监控后台中对应刀闸的位置。

但这两种方法都是刀闸分合到位后，触碰到分合闸辅助触点，接通二次回路来判断刀闸的位置，实质上都是通过辅助触点的触碰来判断。

2GIS刀闸位置判断研究方向GIS设备在电网内所占比重逐年增加，而GIS设备的全封闭设计，导致操作人员无法直接观察到设备的状态。

当操作刀闸时，只能通过辅助判据来判断刀闸的实际位置，一旦辅助判断刀闸位置不准确，如刀闸内部元件或传动卡涩的情况下，刀闸在操作中存在阻力，可能存在刀闸现场分合闸辅助触点接通，但实际刀闸位置未接通的情况。

目前，国内外对于GIS刀闸相关研究主要集中在2个方面：1）通过对现有的一次设备改造，增加更可靠的合闸与分闸指示标志；2）通过母差保护装置记录的小差来判断是否合闸成功。

针对1）方面，目前变电站现有的设备基本都无法满足要求，需要对现有的变电站一次设备进行大量改造，涉及工程量大、周期长、停电时间长等一系列问题；针对（2）方面，目前各变电站的母线保护装置对于小差的计算以及显示都没有统一的标准，甚至有些厂家的母线保护装置根本就没有显示小差值，也无法直观的指导现场操作。

206研究与探索Research and Exploration ·探讨与创新中国设备工程 2018.11 (下)对于双母线运行方式的220kV 变电站，根据电网运行方式的实际需求，调度会经常要求运行人员倒闸操作，将各线路间隔在双母线上进行切换。

母线差动保护装置BP-2B 利用隔离刀闸辅助接点对母线实时的运行方式进行判别。

变电站内运行方式变化时，对于BP-2B 的大差计算没有影响，但直接影响到BP-2B 的小差计算。

如果隔离开关的实际位置与其辅助接点的状态不对应，将会导致母差保护小差计算错误，对母差保护装置的正常判断造成重大影响。

1 案例分析某220kV 变电站为双母线接线方式，有2套BP-2B 分别作为母线主一保护和主二保护。

在某次母线侧2G 刀闸检修工作完成后，在恢复送电的过程中，将母线侧2G 刀闸合上。

此时BP-2B 发出“切换继电器同时动作”、“互联”等告警信号。

母线互联状态一般是在进行倒母线操作时，某一支路的2把母线刀闸同时合上的状态。

同时发现母差保护屏的刀闸位置模拟盘上，检修间隔的2把刀闸位置指示灯同时亮灯。

用万用表在母差保护屏后测量刀闸位置开入端子的电位，2把刀闸合位开入均为正电。

即该2把刀闸开入的实际均为合位。

对于这种“互联”状态，BP-2B 的母差保护动作逻辑是：任意一条母线故障必须将2条母线的所有单元全部跳开才能切除故障。

当母线互联时，母差保护将只以大差电流作为差动元件的动作判据，不再计算小差电流，差动保护动作后，不再选择母线，直接跳开全部开关。

即在发生母线故障时，会将非故障母线上的开关误跳开。

因为刀闸位置不对应，造成母差保护BP-2B 处于“互联”状态，这种情况必须立即处理。

查看此前的操作记录，发现该间隔在停电之前挂在Ⅰ母上，而送电后挂Ⅱ母。

而在将Ⅰ母侧隔离刀闸拉开后，该刀闸的辅助接点状态仍然处于合位。

将该间隔1G 刀闸辅助接点进行更换后，刀闸的辅助接点状态得以与实际位置对应。

一起多对刀闸辅助触点位置不对应案例分析与预控文章介绍了一起220kV母线侧刀闸检修传动后恢复送过程中同时发生多对刀闸辅助触点不对应的复杂缺陷处理过程和原因分析，并在验收环节和操作过程提出了防范措施，杜绝因刀闸位置不对应引起二次回路异常。

标签：辅助触点；不对应；原因分析；防范措施引言在二次回路中，隔离开关的辅助接点是用来反映隔离刀闸位置状态，通常接入电压切换回路、电压并列回路、刀闸位置指示回路、刀闸控制电气闭锁回路、母差保护回路。

刀闸辅助接点切换正常与否，是关系变电站是否安全运行的一个重要环节。

1 刀闸辅助触点不对应分类刀闸辅助触头随着刀闸分合进行变位，从辅助触头动作时序图（图1）看，在刀闸分合过程中，辅助触头状态保持稳定，不会出现过渡状态。

由于设备老化或质量问题，隔离开关辅助触点并不十分可靠，有时会出现辅助触点接触不良、粘连、抖动等现象。

隔离刀闸与辅助接点位置不对应主要分为刀闸辅助接点误动作（误合/误分）、刀闸辅助接点拒动作（拒合/拒分）、辅助触点状态翻转不定三大类。

2 操作前运行方式介绍某220kV××变电站采用双母带旁路接线方式，220kV 1M检修状态（处理22011刀闸合闸不到位缺陷），母联2012开关冷备用，220kV 2M运行，220kV 旁路2030开关冷备用，220kV 3M冷备用，#1主变及三侧开关检修，其他间隔接220kV 2M运行，操作任务：#1主变及三侧开关恢复接220kV 2M运行。

系统接线方式如图2所示，（红色母线A带电，黑色母线B无电，开关/刀闸红色为合为，黑色为分位）。

操作前设备状态检查：（1）一次设备在冷备用；（2）监控后台无告警信号，22011刀闸指示为绿色；（3）#1保护屏操作箱刀闸位置指示灯正确。

3 操作过程中出现问题与分析3.1 刀闸位置监视回路影响监控后台刀闸位置指示从开关场取刀闸一对常开接点和常闭接点开入到RCS-9705测控装置，经过网络将刀闸位置反应到后台机。

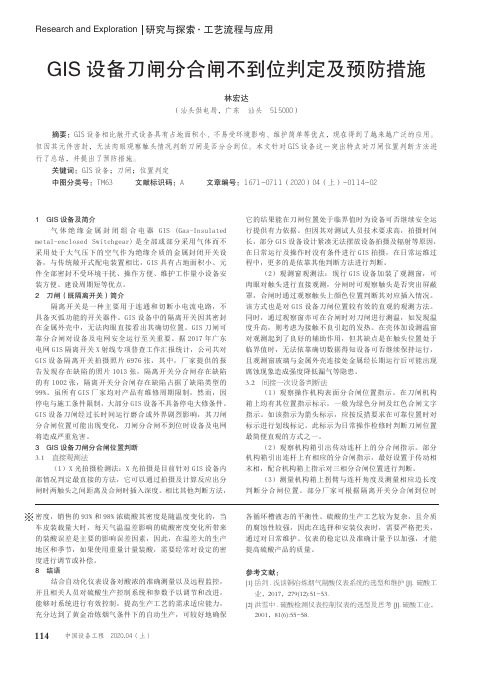

114研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2020.04 (上)1 GIS 设备及简介气体绝缘金属封闭组合电器 GIS (Gas-Insulated metal-enclosed Switchgear)是全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备，与传统敞开式配电装置相比，GIS 具有占地面积小、元件全部密封不受环境干扰、操作方便、维护工作量小设备安装方便、建设周期短等优点。

2 刀闸（既隔离开关）简介隔离开关是一种主要用于连通和切断小电流电路，不具备灭弧功能的开关器件。

GIS 设备中的隔离开关因其密封在金属外壳中，无法肉眼直接看出其确切位置。

GIS 刀闸可靠分合闸对设备及电网安全运行至关重要。

据2017年广东电网GIS 隔离开关X 射线专项普查工作汇报统计，公司共对GIS 设备隔离开关拍摄照片6976张，其中，厂家提供的报告发现存在缺陷的照片1013张，隔离开关分合闸存在缺陷的有1002张，隔离开关分合闸存在缺陷占据了缺陷类型的99%。

虽所有GIS 厂家均对产品有维修周期限制，然而，因停电与施工条件限制，大部分GIS 设备不具备停电大修条件。

GIS 设备刀闸经过长时间运行磨合或外界剧烈影响，其刀闸分合闸位置可能出现变化，刀闸分合闸不到位时设备及电网将造成严重危害。

3 GIS 设备刀闸分合闸位置判断3.1 直接观测法（1）X 光拍摄检测法：X 光拍摄是目前针对GIS 设备内部情况判定最直接的方法，它可以通过拍摄及计算反应出分闸时两触头之间距离及合闸时插入深度。

相比其他判断方法，GIS 设备刀闸分合闸不到位判定及预防措施林宏达（汕头供电局，广东 汕头 515000）摘要：GIS 设备相比敞开式设备具有占地面积小、不易受环境影响、维护简单等优点，现在得到了越来越广泛的应用。

但因其元件密封，无法肉眼观察触头情况判断刀闸是否分合到位。

GIS 刀闸故障原因分析及处理措施摘要: 当前，随着科技水平的不断提高，C1S设备刀闸的故障会进成设备的损坏、母线停运、刀闸合闸、无法及时进行折解等问题，严重地影响了生产的正常生产。

本文从 GIS设备的刀闸故障入手，对其故障原因进行了分析，说明了其在 GIS中的正常使用和应注意的问题,并对其进行了改进。

引言GIS刀闸故障发生后，其后续效果会更糟。

要对其进行系统的分析，确定其故障位置，对其进行测试分析，并对其进行相关的记录，以便进行必要的后续工作。

一、GIS 设备刀闸的正常运行操作（一）操作机构检查情况。

220X4刀闸的 A、B、C三相为同一气室，采用相同的操纵器进行启闭操作。

机械箱内的工作电机是以齿轮驱动，以齿轮驱动连杆，以连杆驱动曲轴，以曲轴驱动拨叉，以拨叉驱动动接触导杆。

但检验结果表明，该杠杆并未达到关闭状态，只完成了约三分之二的全行程，所以可以断定，动接触只完成了整个行程的三分之二。

通过刀闸分合闸的原理，可以看出，是由电机驱动的，它能对激励线圈中的电流进行控制，从而实现刀闸的分闸、合闸。

电机、励磁线圈和碳刷的接触电阻器 R共用220 V DC电压。

这个电机的电阻 R是由一个万用表测量的，它是10.5欧姆，其它电机是5.2欧姆。

拆卸电机，调节碳刷的压片，电阻下降至5.3欧姆。

当接触电阻太高时,电动机和励磁线圈所承担的电压较低，并且输出扭矩比原先的低。

若阻力比转矩大，电机就会堵塞，机械就不能正常运转。

在刀闸机械动作回路中，当动触点达到2/3的完全行程时，用弹性触针来增大电阻。

此时若传动电机无法克服阻力增大，若转矩不足，则会产生动接点。

不能再往前运动，也不能与静止的手指安全地接触[1]。

（二）GIS设备的控制方式总体上，GIS设备的控制方式主要有远方遥控和就地控制两种，这是对GIS设备进行控制的最有效途径。

通过对控制箱的操作，可以实现对控制开关的位置和调节。

该控制器可以转换成远程控制按键，通过监测系统进行远程控制。

GIS刀闸分合闸不到位原因及案例分析摘要：针对GIS刀闸分合闸不到位的常见故障分析其在电网运行中的安全隐患，并对故障常见原因进行总结和分析。

并以某220kV变电站一起GIS刀闸分合闸不到位的缺陷为例，介绍了缺陷排查过程和消缺方法，对缺陷原因进行简要分析，并提出整改及防范措施。

关键词：GIS；刀闸；隔离开关；分合闸不到位；缺陷分析0前言近年来，随着电网规模的不断扩大以及城市中心区用地紧张，供电负荷快速增长与变电站建设征地难的矛盾日益凸显。

而气体全封闭组合电器GIS（Gas Insulated Switchgear，GIS）具有结构紧凑、占地面积小、受外界环境影响小、故障率低等特点，在现代电网建设中被广泛采用[1-3]。

在实际运行中，由于GIS全封闭的结构特点，其内部刀闸可能发生分合闸不到位的情况而未能及时发现，由此会造成严重的电网运行安全隐患[4]。

如2004年某变电站在进行220kV母线刀闸操作时，由于某条线路的其中一把母线刀闸的机构传动阻力增大，导致该把刀闸合闸不到位，同时拉开另一把母线刀闸，造成带负荷拉刀闸的情况，最终导致该站220kV母线全部失压。

因此，对各类GIS刀闸分合闸不到位的现象进行总结以及原因分析，对于及时发现和处理刀闸分合闸不到位的缺陷具有重要意义。

1 GIS刀闸分合闸不到位原因分析GIS隔离开关的故障主要分为绝缘故障、传动机构故障、操作机构及二次回路故障，通常机械方面的故障表现为拒分、拒合、误动、分合闸不到位等，其中拒分是发生频率最高的故障之一[5]。

然而刀闸分合闸不到位会对电网运行造成严重的安全隐患，近年来该类缺陷越来越受到关注[6]。

在GIS内部，刀闸分合闸是否到位往往难以准确判断，而后台监控对刀闸分合闸操作完成时的发信有时并不可靠，即有可能出现在刀闸分合并未到位的情况下二次回路已经发信，因此后台监控信号也无法成为刀闸分合闸到位的依据。

造成GIS刀闸分合闸不到位的原因有很多，大部分原因可归结为机械问题。

一起220kV母差误发刀闸位置变位缺陷分析摘要:随着电力系统发展的需要．保护装置的正确动作对电力系统的影响非常大,母线保护是保证电网安全稳定运行的重要系统设备,它的安全性、可靠性、灵敏性和快速性对保证整个区域电网的安全具有决定性的意义,由于母差保护本身固有的重要性。

要求其对相应的各种故障能做出正确的判断和反应。

现就我们在验收过程中发生的一起母差误发刀闸位置变位的事,浅谈一下母差保护中的刀闸辅助接点的问题。

关键词:母差光隔刀闸辅助接点1 故障现象某站220kV母差保护Ⅰ是南瑞继保的RCS-915型装置,220kV母差保护Ⅱ是北京四方CSC-150型装置,验收时两套装置全部给上了装置电源,刀闸显示完全符合实际运行情况。

(1)验收时断开母差保护RCS-915的装置电源,此时CSC-150装置上222线路两个母线刀闸指示灯都有显示并有告警。

此时把RCS-915的装置电源给上告警消失、CSC-150装置上222线路刀闸指示灯恢复正常。

此时判断为两个装置有寄生回路存在;(2)把CSC-150装置电源给上、仅断开RCS-915装置正电源,RCS-915的装置仍然带电、CSC-150装置未见异常,没有告警信号;(3)把CSC-150装置电源给上、仅断开RCS-915装置负电源,此时CSC-150装置上222线路两个母线刀闸指示灯都有显示并有告警信号。

2 当前运行方式当前220kV母线合环运行,220kV母线上连有四路出线一个母联,221、222、223、224、201。

221、223连接在220kV1号母线上,222、224连接在220kV2号母线上,220kV RCS-915型母差保护停电校验时,当运行人员操作至“断开保护装置”时,CSC-150型母差保护发刀闸位置变位、母线并列运行信号。

检查发现CSC-150型母差保护中222-1刀闸位置由分变合(222-1刀闸实际位置在分位,222-2刀闸实际位置在合位)。

一起220kV母差误发刀闸位置变位缺陷分析发表时间：2019-04-02T09:58:06.720Z 来源：《基层建设》2019年第1期作者：徐桂庆[导读] 摘要：随着电力系统的不断发展，保护装置的一些正确动作，也会对整个电力系统造成比较大的影响。

深圳供电局有限公司广东深圳 518000摘要：随着电力系统的不断发展，保护装置的一些正确动作，也会对整个电力系统造成比较大的影响。

母线保护在整个电网安全稳定运行中是一个非常重要的系统设备。

母线保护自身的安全性、可靠性和灵敏性，对整个区域电网的安全有着决定性的作用。

此外，它的快速性也决定着故障处理和保护的整体效率。

母差保护本身有着自身的重要价值和特征，因此人们需要对各种故障做出正确的判断和反应工作，以此来更好地使得整个系统的保护得到有效地保障。

本文主要对一起220kV母差误发刀闸位置变位缺陷进行分析，以此来更好地为相应的问题解决提供有效地理论参考。

关键词：220kV；母差保护；误发；刀闸位置；变位缺陷分析一、故障现象在某个二百二十千伏的变电站的母差保护中，在日常的运行过程当中出现了故障。

该母差保护的南边是型号为RCS-915型的装置（以下简称1号装置），北边是CSC-150型号装置（以下简称2号装置）。

在验收工作开展的时候，这两套装置都给上了装置电源，同时具体的刀闸显示是符合实际运行情况的。

在验收工作开展的时候，会断开母差保护的1号装置电源，这个时候装置上的222线路带两个母线，刀闸指示灯就会有显示，并且出现相应的告警。

如果把1号装置电源给上告警消失，那么2号装置的222线路的刀闸指示灯就会恢复到正常的状态中。

在这种状态下，就可以判断两个装置有寄生回路的存在。

把2号装置的电源给上，仅仅对1号装置的正电源进行断开，那么1号装置会处在仍然带电的状态当中，并且2号装置不会出现异常的现象，也没有告警的信号存在。

把2号装置的电源给上，仅仅断开1号装置的负电源，这个时候2号装置上面的222线路的两个母线刀闸指示灯，就会有告警信号的显示。

⼀、事故经过 1996年1⽉31⽇上午，在某热电⼚⾼压配电室检修508号油开关过程中，电⼯曲某下蹲时，臀部⽆意中碰到了508号油开关上⾯编号为5081的隔离⼑闸的传⼒拐臂杆，导致5081隔离⼑闸动、静触头接触，⼑闸被误合，使该⼯⼚电⼒系统502、500油开关由于“过流保护”装置动作⽽跳闸，6kV⾼压⼆段母线和部分380V母线均失电，2号、3号锅炉停⽌⼯作40多分钟，1号发电机停⽌⼯作1⼩时。

⼆、原因分析 油开关检修时断路器必须是断开的，油开关上⾯的隔离⼑闸是拉开的，还必须在油开关与隔离⼑闸之间的部件上可靠连接接地保护短路线，要求隔离⼑闸的传⼒拐臂杆上插⼊插销，⽽且要加锁(防⽌被误动)。

造成这起事故的原因是，⼯作⼈员违反规定没有装⼊插销，更不⽤说上锁，所以曲某臀部⽆意之中碰上了5081隔离⼑闸的传⼒拐臂杆，导致5081隔离⼑闸动、静触头接触，静触头与母线连接带电，于是，强⼤的电流通过隔离⼑闸动、静触头，再流经接地保护短路线，输⼊⼤地，形成短路放电，导致该电⽓系列的502、500油开关由于“过流保护”装置动作⽽跳闸。

好在由于接地保护短路线质量好，所以，误合⼑闸后没有造成⼈⾝伤害，但是，造成的经济损失巨⼤。

“阴差阳错”带负荷拉⼑闸 ⼀、事故经过 1995年6⽉17⽇上午8时40分，四川某⼚空⽓压缩机值班员何某接分⼚调度员指令：启动4＃机组；停运1＃机组或5＃机组中的⼀组。

何某到电⽓值班室，与电⽓值班员王某(副班长)和吴某商定：启动4＃机组后停运1＃或5＃中的⼀组。

王某就随何某去现场操作，吴某留守监盘。

9时，4＃机组被现场启动，然后5＃机组现场停运。

这时，配电室发出油开关跳闸的声⾳。

电⽓值班室的吴某判断5＃机组已经停运，于是，独⾃去⾼压配电室打算拉开5＃油开关上⽅的隔离⼑闸。

但是，她错误地拉开了正在运⾏的1＃机组的隔离⼑闸，“嘭”的⼀声巨响，隔离⼑闸处弧光短路，使得314线路全线停电。

⼆、原因分析 造成这起误操作事故的原因⾸先是违反“监护制”。

220kV GIS刀闸异常缺陷分析及应对措施摘要：GIS与传统敞开式电气设备相比具有可靠性高、检修周期长、结构紧凑占地面积小、安装施工周期短、对外界无干扰等优点，如今已越来越多地被应用于城市供电系统中。

但是，由于其所有元件被封闭在金属壳体内，无法直接了解设备的运行状态，一旦发生故障，修复时间一般较长，对于进口GIS则需更长时间，因此导致的后果也很严重。

本文将针对一起GIS刀闸异常问题进行分析，寻找解决问题的办法，并提出相应整改防范措施。

关键词：220kV；GIS刀闸异常；缺陷分析；应对措施1.GIS 刀闸缺陷、故障类型1.1 GIS 刀闸分、合闸不到位GIS 组合电气设备中刀闸由于拐臂传动机构卡涩、松脱、断裂、分合闸缓冲器异常等原因导致刀闸实际未能达到倒闸操作所需目标状态。

此时若闭锁功能未能有效闭锁，且操作人员未能及时发现问题，继续倒闸操作，有可能发生带负荷拉刀闸、带电合地刀（接地线）等事件。

1.2 GIS 刀闸气室气体异常GIS 刀闸气室压力异常，未能正确发出报警，倒闸操作前未能及时发现；或者SF6 气体中水分或分解产物含量超标，在操作过程中都可能因不满足绝缘要求而发生接地或相间短路。

1.3 GIS 刀闸控制回路异常刀闸控制回路发生异常对设备发出错误操作指令，导致刀闸误分或误合。

误分刀闸可能导致带负荷拉刀闸、误合刀闸有能造成带地刀（接地线）合刀闸。

2.GIS 刀闸缺陷操作风险防范要求2.1 GIS 刀闸分、合闸不到位①开展 GIS 刀闸、地刀机构机械位置标识设置工作，明确分、合闸对应的传动机构（拐臂）标志位。

②在操作票中，GIS 刀闸、地刀操作后，增加核对分、合闸对应传动机构（拐臂）标志位的检查项目，如有异常，立即暂停操作，由检修人员处理。

③操作GIS 刀闸后，严格按照“七步法”检查刀闸分、合闸状态。

“七步法”即：检查分、合刀闸前、后母联开关的电流；检查分、合刀闸前、后母差保护小差电流及刀闸变位正确；检查监控系统报文；检查监控系统刀闸位置指示；检查机构箱观察窗分合闸指示牌；检查刀闸传动机构连杆分合闸位置划线；检查开关汇控柜刀闸位置指示灯。

刀闸控制回路常见缺陷分析及改进摘要:在常规的刀闸控制回路中，其主要可分为5大部分，主要包括:控制电源部分、机构箱控制回路部分、端子箱控制回路部分、联锁回路部分、测控装置控制回路。

在以上五大部分中联锁回路大多按照相关规定标准完成设计，因此具有较强的规范性，其设计原则为电气相关制度中的五防逻辑关系，因此在设计方面出现常见缺陷的可能性较低。

而端子箱控制回路部分与机构箱控制回路部分，在设计与出厂的过程中由于生产厂家的不同，可能会存在较大的差别，由于两大部分所发挥的功能是固定的，因此若使用具有差异性的组件配置，会使得这些设计有较大的差异性，从而造成刀闸控制回路常见缺陷。

本文以此为基础，详细阐述刀闸控制回路常见缺陷及改进。

关键词:刀闸控制回路；常见缺陷；缺陷分析；改进思路一、刀闸控制回路概述在电网系统的二次回路中所需的元器件设备相对较多，由于大部分元器件属于串并联状态，因此必须对各个设备的运行状态加以重视。

与此同时，隔离刀闸若出现相同的故障现象时，由于串并联状态的影响，因此可能会由不同的故障点或故障原因导致该现象。

由此可知，在发现刀闸二次回路出现故障时作业人员首先要对其故障发生原因进行正确分析，将故障现象作为故障原因的评判标准，与现场实际情况相结合。

其次，根据二次图纸对可能的故障点进行检测与排查。

最后，排除错误的故障原因后，找出正确的故障点并加以处理，通过优化与改进促进刀闸控制回路更加完善。

二、刀闸控制回路常见缺陷及处理方法(一)后台显示刀闸位置异常故障:经检查发现，后台显示刀闸位置异常。

有可能的故障点：导致这一故障的故障点可能包括刀闸在分合过程中存在不到位现象、刀闸在运行过程中辅助开关的功能不到位、刀闸设备的辅助接点处存在粘连、经检测后发现测控设备的节点处存在粘连、经全面检查发现后台出现故障或者死机等(二)刀闸电机无响应故障:作业人员在按下刀闸分合后，出现刀闸电机没有响应的故障。

故障排查:上述故障沿分合闸继电器有进一步响应，因此可进一步排除因闭锁回路和控制回路而产生的故障，此时可将该故障确定于刀闸电机回路。

母线刀闸位置异常对于母线保护的影响和分析随着电力系统的发展，国产微机保护装置成为了电网二次设备的主流。

对于不同厂家不同保护装置，其原理和策略均有所不同。

对此，本文以目前主流的母线保护装置，针对母线刀闸位置异常对保护功能的影响进行分析探讨。

标签：母线保护；刀闸位置异常；报警和跳闸一、母线保护的基本原理母线保护是保证电网安全稳定运行的重要系统设备，它的安全性、可靠性、灵敏性和快速性对保证整个区域电网的安全具有决定性的意义。

在母线保护中，最主要的是母差保护。

母线差动保护的主要原理依据是基尔霍夫电流定律。

对于一个母线系统，母线上有n 条支路。

Id = I1 + I2 + I3 + ……+ In，各支路电流的向量和，即母线保护的差动电流。

为了保证母差保护的可靠性，引入了复合电压闭锁元件，即低电压、零序电压、负序电压，三个电压只要有一个满足动作条件，该段母线上的闭锁元件就会动作开放母差保护。

二、双母线接线方式刀闸位置的判别对于常见的110kV及以上双母线接线方式或双母线双（单）分段接线方式，差动回路包括母线大差回路和各段母线小差回路。

大差是除母联开关和分段开关外所有支路电流所构成的差回路，小差指该段所连接的包括母联和分段断路器的所有支路电流构成的差动回路。

大差作为母线区内和区外故障判别元件，小差作为故障母线的选择元件。

当大差元件动作时，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差元件，最后由小差元件是否动作决定故障发生在哪一段母线。

母差保护动作逻辑见下图：双母线运行时，各连接元件经常在两段母线之间切换。

母差保护需要正确跟随母线运行方式变化，才能保证母线保護正确动作。

微机保护装置引入刀闸辅助触点供保护装置识别双母线一次接线运行方式变化，同时用各支路电流和电流分布校验刀闸辅助接点的正确性。

三、刀闸辅助接点位置异常对母差保护的影响如某一支路元件母线刀闸辅助接点接触不良或接点粘连造成位置异常，不能正确反映母线运行方式，对于现行不同厂家的保护装置，其影响和跳闸策略是不同的。
