坡屋顶构造分析(清楚细致)

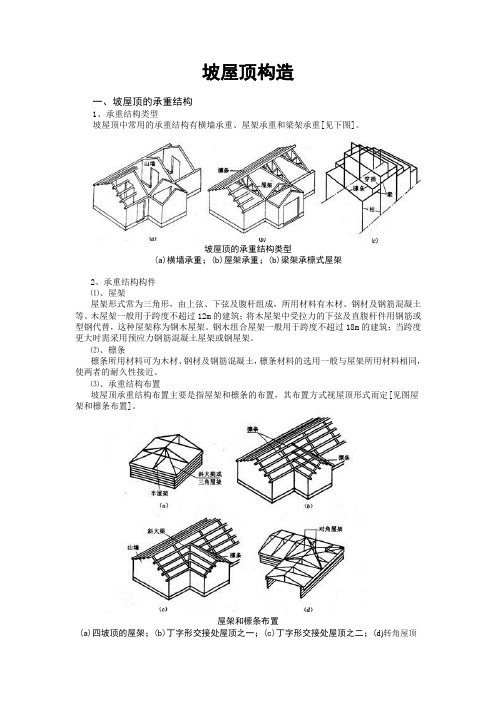

坡屋顶构造一、坡屋顶的承重结构1、承重结构类型坡屋顶中常用的承重结构有横墙承重、屋架承重和梁架承重[见下图]。

坡屋顶的承重结构类型(a)横墙承重；(b)屋架承重；(b)梁架承檩式屋架2、承重结构构件⑴、屋架屋架形式常为三角形，由上弦、下弦及腹杆组成，所用材料有木材、钢材及钢筋混凝土等。

木屋架一般用于跨度不超过12m的建筑；将木屋架中受拉力的下弦及直腹杆件用钢筋或型钢代替，这种屋架称为钢木屋架。

钢木组合屋架一般用于跨度不超过18m的建筑；当跨度更大时需采用预应力钢筋混凝土屋架或钢屋架。

⑵、檩条檩条所用材料可为木材、钢材及钢筋混凝土，檩条材料的选用一般与屋架所用材料相同，使两者的耐久性接近。

⑶、承重结构布置坡屋顶承重结构布置主要是指屋架和檩条的布置，其布置方式视屋顶形式而定[见图屋架和檩条布置]。

屋架和檩条布置(a)四坡顶的屋架；(b)丁字形交接处屋顶之一；(c)丁字形交接处屋顶之二；(d)转角屋顶二、平瓦屋面做法坡屋顶屋面一般是利角各种瓦材，如平瓦、波形瓦、小青瓦等作为屋面防水材料。

近些年来还有不少采用金属瓦屋面、彩色压型钢板屋面等。

平瓦屋面根据基层的不同有冷摊瓦屋面、木望板平瓦屋面和钢筋混凝土板瓦屋面三种做法。

1、冷摊瓦屋面冷摊瓦屋面是在檩条上钉固椽条，然后在椽条上钉挂瓦条并直接挂瓦。

这种做法构造简单，但雨雪易从瓦缝中飘人室内，通常用于南方地区质量要求不高的建筑。

2、木望板瓦屋面木望板瓦屋面是在檩条上铺钉15~20mm厚的木望板（亦称屋面板），望板可采取密铺法（不留缝）或稀铺法（望板间留20mm左右宽的缝），在望板上平行于屋脊方向干铺一层油毡，在油毡上顺着屋面水流方向钉l 0mm×30mm、中距500mm的顺水条，然后在顺水条上面平行于屋脊方向钉挂瓦条并挂瓦，挂瓦条的断面和间距与冷摊瓦屋面相同。

这种做法比冷摊瓦屋面的防水、保温隔热效果要好，但耗用木材多、造价高，多用于质量要求较高的建筑物中。

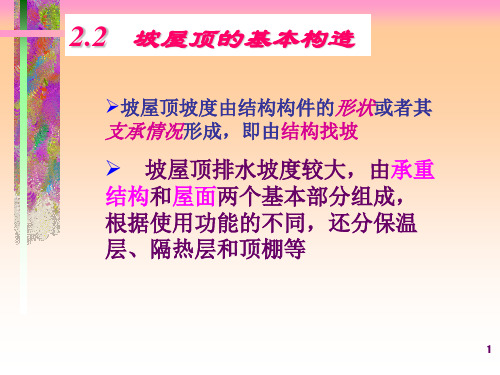

第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。

桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。

1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。

基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。

1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。

2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。

2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。

彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。

单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。

檩条间距视屋面板型号而定，一般为1.5～3.0m。

屋面板的坡度大小与降雨量、板型、拼缝方式有关。

一般不小于3°。

保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。

保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。

保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。

坡屋顶构造分析坡屋顶是一种常见的建筑屋顶形式，其构造分析涉及到多个方面，包括屋顶的形状、材料选择、支撑结构、防水处理等。

下面将分析坡屋顶的构造细节。

1.屋顶形状分析：坡屋顶的形状通常是倾斜的，以便水流迅速排除。

常见的坡度有15度、20度、30度等，具体角度根据实际需求和建筑设计来确定。

在坡屋顶设计时，需要确保坡度合适，使屋顶具有良好的排水性能。

2.材料选择：坡屋顶的材料选择可以是多种多样的，常见的材料有瓦片、沥青瓦、金属瓦等。

瓦片是一种传统的材料，质感好，具有一定的保温和隔热效果。

沥青瓦则是一种现代常用的材料，重量轻，施工简单，价格相对较低。

金属瓦则耐用且具有较长的使用寿命。

在选择材料时，需要考虑其重量、耐用性、维护难易程度以及美观度等因素。

3.支撑结构：坡屋顶的支撑结构是确保屋顶牢固稳定的关键。

支撑结构通常由梁、柱和墙体组成。

在设计过程中，需要合理布置结构，以保证屋顶的承重能力和整体稳定性。

梁和柱的材料可以选择木材、钢材或混凝土，根据建筑设计的需求来确定。

4.防水处理：坡屋顶的防水处理是非常重要的，可分为水平防水层和坡屋顶斜面防水层。

水平防水层通常使用沥青防水材料或聚合物涂料，以确保屋顶平面部分不渗水。

坡屋顶斜面防水层通常采用防水卷材，如SBS改性沥青防水卷材，通过焊接或粘接固定于屋面，以避免雨水渗入建筑。

5.排水系统：坡屋顶的排水系统对于防止屋顶积水和渗漏具有重要作用。

排水系统通常由屋顶排水槽、雨水管、排水口等组成。

设计时需要合理设置排水系统，确保雨水迅速排除。

总结起来，坡屋顶的构造分析涉及到屋顶形状、材料选择、支撑结构、防水处理和排水系统等方面。

合理的构造设计能够保证屋顶的结构稳定性，防水性能和排水性能，同时还能满足美观和耐久性的要求。

因此，在建筑设计和施工过程中，需要根据具体情况仔细分析，并选择合适的材料和施工方法，以确保坡屋顶的质量和使用寿命。

坡屋顶构造分析范文坡屋顶是一种常见的屋顶结构形式，广泛应用于住宅、商业建筑和公共建筑。

它由一系列的斜坡构成，这些斜坡通常以方向角度和坡度来描述。

在这篇文章中，我们将对坡屋顶的构造进行分析。

首先，坡屋顶由以下几个主要部分组成：1.屋顶覆盖材料：坡屋顶的覆盖材料可以是多种多样的，例如瓦片、铁皮、沥青瓦等。

这些材料的选择主要受到建筑风格、预算和气候等因素的影响。

2.屋面支撑结构：坡屋顶的支撑结构由梁、柱和框架等组件组成。

这些结构通常由木材、钢材或混凝土构成。

其目的是为了承载屋面的重量以及各种外部荷载，如雨水、积雪等。

3.屋脊：屋脊是坡屋顶最高点的线性结构。

它用于覆盖和保护屋顶的接缝，并起到防水和防风的作用。

屋脊通常由覆盖材料、屋脊瓦和屋脊线条等组成。

4.屋檐：屋檐是坡屋顶的边缘部分，用于将雨水导向屋外，以避免水渗透到建筑物内部。

屋檐的形状和长度可以根据建筑的需求和设计风格进行调整。

在坡屋顶的施工过程中，需要注意以下几点：1.屋脊和屋檐的防水处理：由于屋脊和屋檐是屋顶最容易渗水的部分，因此在施工过程中需要进行严密的防水处理。

可采用沥青防水材料、防水薄膜等方法来确保屋面的防水性能。

2.斜坡的坡度和方向：坡屋顶的坡度和方向对于屋顶的排水和抗风能力至关重要。

一般来说，坡屋顶的坡度应该在5%至15%之间，以确保足够的排水能力。

此外，根据当地的气候和风向确定坡屋顶的方向，以充分利用自然风力对屋面的冲洗和降温作用。

3.屋面结构的稳定性：在设计和施工过程中，需要确保屋面结构的稳定性，以应对外部荷载的影响，如风力、雪重等。

结构的稳定性可以通过增加梁、柱和连接件的数量和强度来实现，并且适当的斜撑和支撑也是非常重要的。

最后，坡屋顶是一种经典而实用的屋顶结构形式，在建筑设计和施工中扮演着重要的角色。

通过合理的构造设计和施工管理，可以确保坡屋顶具有良好的隔热、排水和抗风能力，为建筑物提供持久稳定的保护。

坡屋顶构造一、坡屋顶的承重结构1、承重结构类型坡屋顶中常用的承重结构有横墙承重、屋架承重和梁架承重[见下图]。

坡屋顶的承重结构类型(a)横墙承重；(b)屋架承重；(b)梁架承檩式屋架2、承重结构构件⑴、屋架屋架形式常为三角形，由上弦、下弦及腹杆组成，所用材料有木材、钢材及钢筋混凝土等。

木屋架一般用于跨度不超过12m的建筑；将木屋架中受拉力的下弦及直腹杆件用钢筋或型钢代替，这种屋架称为钢木屋架。

钢木组合屋架一般用于跨度不超过18m的建筑；当跨度更大时需采用预应力钢筋混凝土屋架或钢屋架。

⑵、檩条檩条所用材料可为木材、钢材及钢筋混凝土，檩条材料的选用一般与屋架所用材料相同，使两者的耐久性接近。

⑶、承重结构布置坡屋顶承重结构布置主要是指屋架和檩条的布置，其布置方式视屋顶形式而定[见图屋架和檩条布置]。

屋架和檩条布置(a)四坡顶的屋架；(b)丁字形交接处屋顶之一；(c)丁字形交接处屋顶之二；(d)转角屋顶二、平瓦屋面做法坡屋顶屋面一般是利角各种瓦材，如平瓦、波形瓦、小青瓦等作为屋面防水材料。

近些年来还有不少采用金属瓦屋面、彩色压型钢板屋面等。

平瓦屋面根据基层的不同有冷摊瓦屋面、木望板平瓦屋面和钢筋混凝土板瓦屋面三种做法。

1、冷摊瓦屋面冷摊瓦屋面是在檩条上钉固椽条，然后在椽条上钉挂瓦条并直接挂瓦。

这种做法构造简单，但雨雪易从瓦缝中飘人室内，通常用于南方地区质量要求不高的建筑。

2、木望板瓦屋面木望板瓦屋面是在檩条上铺钉15~20mm厚的木望板（亦称屋面板），望板可采取密铺法（不留缝）或稀铺法（望板间留20mm左右宽的缝），在望板上平行于屋脊方向干铺一层油毡，在油毡上顺着屋面水流方向钉l 0mm×30mm、中距500mm的顺水条，然后在顺水条上面平行于屋脊方向钉挂瓦条并挂瓦，挂瓦条的断面和间距与冷摊瓦屋面相同。

这种做法比冷摊瓦屋面的防水、保温隔热效果要好，但耗用木材多、造价高，多用于质量要求较高的建筑物中。
