MIC基础知识资料

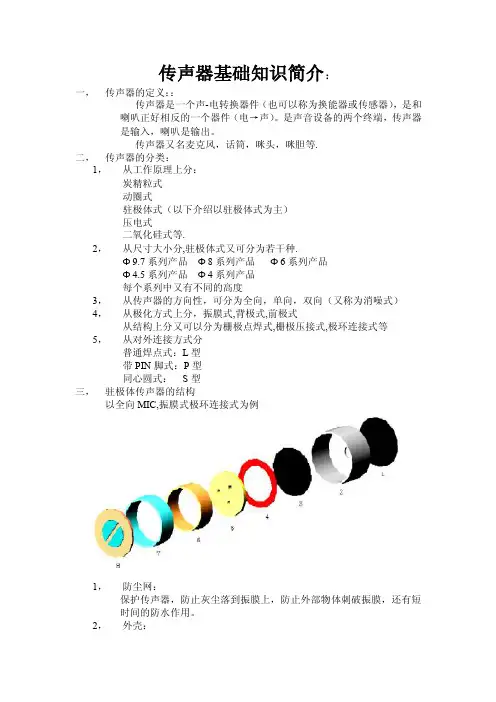

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

传声器基础知识简介：一， 传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二， 传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三， 驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四， 、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五， 驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

中名&IEA交流资料内容ØMIC产品知识交流；Ø耳机中MIC发展趋势报告；Ø欢迎您的提问；MiC产品知识交流一、传声器工作原理传声器是一种换能器件，其作用是将声音信号转变为相应的电信号，通常人们称之为话筒或麦克风。

T e rm .1 T e rm .2M ic C a s e2C 233p FC 110pFF E T1V s +2.0V C =10μFG N DO U T P U TR L =2.2K声学元件（极板）（振膜、垫片、极板、FET ）换能元件振动元件（膜片）71432568109实际传声器的结构图一、评价传声器主要性能指标•灵敏度•频率响应•工作电流•信噪比•指向性** 特种MIC特有指标灵敏度•传声器的灵敏度是表示传声器声——电转换能力的一个指标。

传声器在声压作用下完成声电转换，输出电信号。

灵敏度的定义是在单位声压作用下，输出电压的大小。

单位是分贝（dB），也可以用μbar表示，1Pa=10μbar。

•一般定义0dB=1V/Pa，其含义是人耳1KHz的可听阀的声压级为0dB，此时作用在人耳上的声压大约是2X10-5Pa。

频率响应•不同的频率，MIC其灵敏度不一定相同,这种反映灵敏度随频率变化的特性就称为传声器的频率响应或频率特性。

通常采用灵敏度和频率之间的关系曲线表示，称为传声器的频响曲线，见下页图：频率响应单指向MIC的频率响应工作电流定义：驻极体传声器在正常工作条件下所消耗的电流。

说明：一般传声器工作电流小于0.5mA（500μA ）。

此指标决定着传声器消耗的功率的大小。

信噪比•所谓的信躁比，就是传声器的输出电压与本底噪声的比值。

•信躁比（S/N）＝灵敏度级－本底噪声级•信躁比越高则传声器抑制环境噪声的能力越强。

指向性•定义：指传声器对不同角度入射的声波的响应。

•当声波从不同角度入射到传声器振膜时，振膜所受到的作用力不同。

因此相应的输出也不同，这种因入射声波的入射角不同而使传声器灵敏度产生变化的特性，称为传声器的指向性。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D V SFET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

基础知识1、MIC电路图和结构图2、测试环境（内置喇叭）3、测试仪可调参数4、在1KHZ频率、外接负载为2.2K，供电电压为2V时，MIC灵敏度为-40dB，电流为0.2mA（最大0.5mA）注：常规灵敏度为-42bB，话机行业常使用4.5V供电供电电压越大，灵敏度略微增加，整体影响不大，外接偏置电阻越大，灵敏度越大，影响比较大5、若MIC反接，灵敏度极大降低至-50dB，电流增加超过0.6mA，影响使用6、测量仪器上有1KHz（黑针）测试灵敏度，70HZ（红针）测试MIC是否密封好7、我司用的6*5mm是非常规尺寸，不备库存，尺寸比较高，容易倒6*2.7mm是常规尺寸，有备库存，小尺寸更容易摆放9.7mm直径由于鼓膜面积大，声音还原度更好8、MIC的品质好坏区分为（1）材料，正极和正极导电圈用铜好，铝差一些；（2）场效应管用的是哪种型号及精确度；（3）负极鼓膜是用哪家的，日本的比较好（4）MIC做的比较好的是通过品质管控跳出来的，且工艺只能优化一点，9、防水MIC是把外壳贴的防尘棉更换为防水材料，且部分点胶，MIC与外壳间做好密封措施，不进水，后端焊盘可不用点防水胶，普通胶即可若单独测试MIC的防水性，后端焊盘点也需要点防水胶10、全向MIC：只有前端（0度）开孔，后端PCB焊盘（180度）位置不开孔，单向MIC：原理图一样，只是后端PCB也开孔，内部增加阻尼等改变结构11、数字MIC优点：一致性好，可贴片加工；12、知名的MIC/SPK厂家（1）共达：山东MIC/SPK（2）歌尔：山东MIC/SPK（3）瑞声（AAC）：深圳SPK解决方案（4）全声（待确定）：台湾（5）焊接方法：320度±10度，3秒，可使用铁托盘焊接，把热量散出去，不易烫坏内部结构件。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

MIC基础知识简介MIC基础知识简介⼀、传声器的定义：：传声器是⼀个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的⼀个器件（电→声）。

是声⾳设备的两个终端，传声器是输⼊，喇叭是输出。

传声器⼜名麦克风，话筒，咪头，咪胆等。

⼆、传声器的分类：1、从⼯作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式⼆氧化硅式等2、从尺⼨⼤⼩分,驻极体式⼜可分为若⼲种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中⼜有不同的⾼度3、从传声器的⽅向性，可分为全向，单向，双向（⼜称为消噪式）4、从极化⽅式上分，振膜式,背极式,前极式从结构上分⼜可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接⽅式分普通焊点式：L型带PIN脚式：P型同⼼圆式： S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘⽹：保护传声器，防⽌灰尘落到振膜上，防⽌外部物体刺破振膜，还有短时间的防⽔作⽤。

2、外壳：整个传声器的⽀撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作⽤。

3、振膜：是⼀个声-电转换的主要零件，是⼀个绷紧的特氟窿塑料薄膜粘在⼀个⾦属薄圆环上,薄膜与⾦属环接触的⼀⾯镀有⼀层很薄的⾦属层,薄膜可以充有电荷，也是组成⼀个可变电容的⼀个电极板，⽽且是可以振动的极板。

4、垫⽚：⽀撑电容两极板之间的距离，留有间隙，为振膜振动提供⼀个空间，从⽽改变电容量。

5、极板：电容的另⼀个电极，并且连接到了FET的G极上。

6、极环：连接极板与FET的G极，并且起到⽀撑作⽤。

7、腔体：固定极板和极环，从⽽防⽌极板和极环对外壳短路（FET的S，G极短路）。

8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作⽤。

9、PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在⼀起，起连接另外前极式，背极式在结构上也略有不同。
