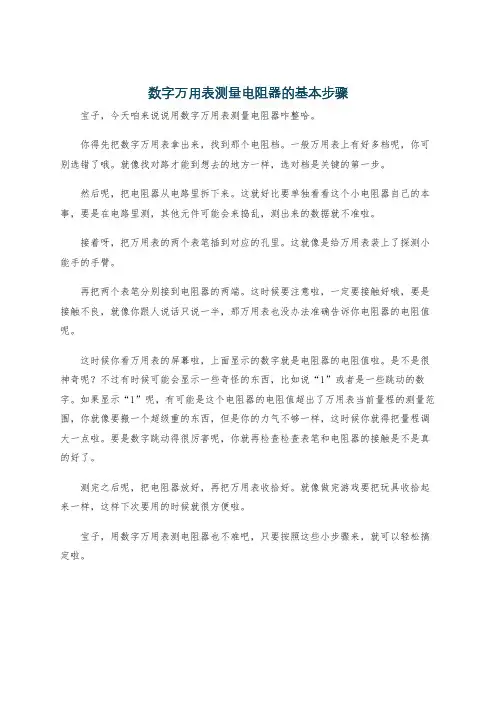

数字万用表测量电阻器的基本步骤
宝子，今天咱来说说用数字万用表测量电阻器咋整哈。
你得先把数字万用表拿出来，找到那个电阻档。
一般万用表上有好多档呢，你可别选错了哦。
就像找对路才能到想去的地方一样，选对档是关键的第一步。
然后呢，把电阻器从电路里拆下来。
这就好比要单独看看这个小电阻器自己的本事，要是在电路里测，其他元件可能会来捣乱，测出来的数据就不准啦。
接着呀，把万用表的两个表笔插到对应的孔里。
这就像是给万用表装上了探测小能手的手臂。
再把两个表笔分别接到电阻器的两端。
这时候要注意啦，一定要接触好哦，要是接触不良，就像你跟人说话只说一半，那万用表也没办法准确告诉你电阻器的电阻值呢。
这时候你看万用表的屏幕啦，上面显示的数字就是电阻器的电阻值啦。
是不是很神奇呢？不过有时候可能会显示一些奇怪的东西，比如说“1”或者是一些跳动的数字。
如果显示“1”呢，有可能是这个电阻器的电阻值超出了万用表当前量程的测量范围，你就像要搬一个超级重的东西，但是你的力气不够一样，这时候你就得把量程调大一点啦。
要是数字跳动得很厉害呢，你就再检查检查表笔和电阻器的接触是不是真的好了。
测完之后呢，把电阻器放好，再把万用表收拾好。
就像做完游戏要把玩具收拾起来一样，这样下次要用的时候就很方便啦。
宝子，用数字万用表测电阻器也不难吧，只要按照这些小步骤来，就可以轻松搞定啦。
如何用数字型万用表测量电阻电压电流一、测试前准备1.将万用表的开关拨离OFF 位置，检查是否电量充足。
2.将开关拨到蜂鸣档，红标笔插在“电压电阻电容二极管蜂鸣”插孔，黑表笔插在COM插孔上，红黑表笔对接，如果听到蜂鸣声，则表示万用表功能正常，反之，则表示万用表损坏。
二、测量电阻阻值1、将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于Ω档位，选择合适的量程，将测试表笔连接到待测电阻上。
3.分别用红黑表笔连接到电阻两端金属部分。
4.读出显示屏上显示的数据。
注意事项：（1）量程选择和转换：量程选小了显示屏上会显示“1”，此时应换用较大的量程。
反之，量程选择大了则显示屏上会显示一个接近于“0”的数，此时应换小量程。
（2）读数：显示屏上显示的数字加上单位就是待测电阻的读数。
（3）对于大于1MΩ或更高的电阻，万用表读数有延迟，这是正常的。
（4）当检查被测量的阻抗时，要保证移开被测电路中所有的电源，所有电容放电。
三、测量直流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于直流电压档“V-”DC量程范围，并将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。
3.测量时应带绝缘手套。
注意事项：（1）如果不知被测电压范围，将功能开关置于最大量程并逐渐下降。
（2）如果显示屏只显示“1”，表示超过量程，功能开关应置于更高。
（3）如果出现“三角感叹号”表示测量高于1000V的电压，显示更高的电压值是有可能的，但有损害内部线路的危险。
（4）当测量高电压时，要格外注意避免触电。
（5）若数值左边出现“一”，则表明表笔极性与实际电极相反，此时红表笔接的是负极。
四、测量交流电压1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。
2.将功能开关置于交流电压档“V~”AC量程范围。
3.交流电压无正负之分，将测试表笔连接到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。
数字万用表的使用方法详细图解现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量:根据需要将量程开关拨至DCV(直流)或ACV(交流)Ω孔，黑表笔插入COM孔，并将表笔与被测线路的合适量程，红表笔插入V, 并联，读数即显示。
d交直流电流的测量:将量程开关拨至DCA(直流)或ACA(交流)的合适量程，红表笔插入mA孔(,200mA时)或10A孔(,200mA时),黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量:将量程开关拨至Ω的合适量程，红表笔插入V,Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2).使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程，以防止产生电弧，烧毁开关触点。
超实用！数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。
整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。
一、操作前注意事（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。
二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。
(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。
(4)当测高压时，应特别注意避免触电。
(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。
(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。
现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2).使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
f当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。
数字万用表测电阻的测量方法
一、介绍
测量电阻是电子科技领域中最基本的技术之一，也是大多数电子仪器和测试设备必备的一项基础技术。
根据测量电阻的工作原理，测量电阻可以分为两类：直接测量电阻和间接测量电阻。
其中，使用数字万用表测量电阻属于间接测量电阻。
二、测量方法
1、准备工作
（1）准备数字万用表；
（2）测量电阻的零件接口清洁，防止绝缘断路；
（3）根据测量电阻的极性，为数字万用表校准正确的极性，避免电路受损。
2、测量操作
（1）将数字万用表量程调节为'Ω'符号；
（2）插入数字万用表的两根探头连接到要测量电阻的两个极性；
（3）数字万用表显示的结果为测量电阻的实际值。
三、注意事项
（1）在测量电阻过程中，要注意接线极性，避免测量结果出现误差；
（2）对于高阻电阻，可以将万用表量程调节至更高的量程，以获得更准确的测量结果；
（3）如果测量的电阻对于数字万用表的量程过大，可以采用分
压法或者间接测量法得出结果。
四、总结
用数字万用表测量电阻的方法简单易行，但是要注意接线极性，以及根据测量电阻的阻值，正确的调节量程以获得更准确的测试结果。

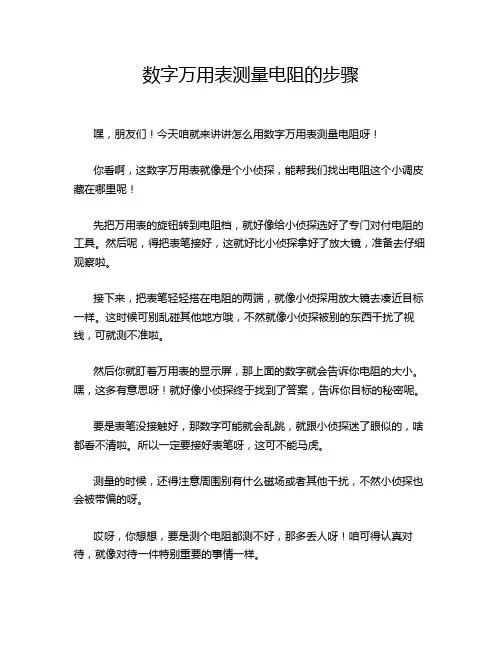

数字万用表测量电阻的步骤嘿，朋友们！今天咱就来讲讲怎么用数字万用表测量电阻呀！
你看啊，这数字万用表就像是个小侦探，能帮我们找出电阻这个小调皮藏在哪里呢！
先把万用表的旋钮转到电阻档，就好像给小侦探选好了专门对付电阻的工具。
然后呢，得把表笔接好，这就好比小侦探拿好了放大镜，准备去仔细观察啦。
接下来，把表笔轻轻搭在电阻的两端，就像小侦探用放大镜去凑近目标一样。
这时候可别乱碰其他地方哦，不然就像小侦探被别的东西干扰了视线，可就测不准啦。
然后你就盯着万用表的显示屏，那上面的数字就会告诉你电阻的大小。
嘿，这多有意思呀！就好像小侦探终于找到了答案，告诉你目标的秘密呢。
要是表笔没接触好，那数字可能就会乱跳，就跟小侦探迷了眼似的，啥都看不清啦。
所以一定要接好表笔呀，这可不能马虎。
测量的时候，还得注意周围别有什么磁场或者其他干扰，不然小侦探也会被带偏的呀。
哎呀，你想想，要是测个电阻都测不好，那多丢人呀！咱可得认真对待，就像对待一件特别重要的事情一样。
测完了一个电阻，还想测下一个？那简单呀，重复上面的步骤就行啦。
就跟小侦探解决完一个案子，接着去破下一个案子一样。
总之呢，用数字万用表测量电阻其实不难，只要你细心、认真，就一定能测准。
别把它想得太复杂，就当成一个好玩的小游戏，你肯定能掌握好的！怎么样，是不是觉得很简单呀？赶紧去试试吧！。

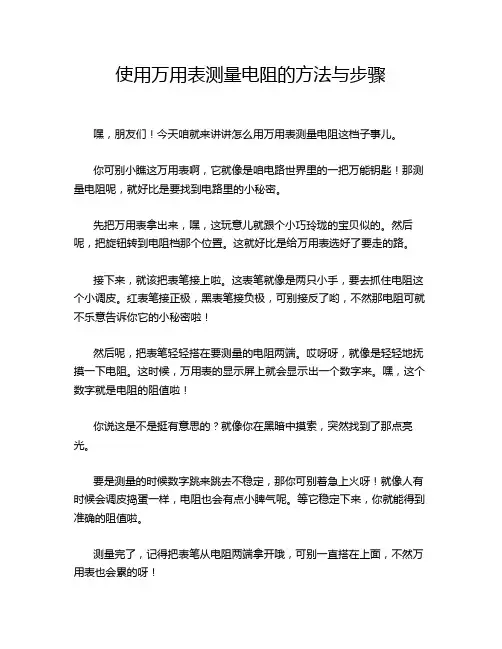

使用万用表测量电阻的方法与步骤嘿，朋友们！今天咱就来讲讲怎么用万用表测量电阻这档子事儿。
你可别小瞧这万用表啊，它就像是咱电路世界里的一把万能钥匙！那测量电阻呢，就好比是要找到电路里的小秘密。
先把万用表拿出来，嘿，这玩意儿就跟个小巧玲珑的宝贝似的。
然后呢，把旋钮转到电阻档那个位置。
这就好比是给万用表选好了要走的路。
接下来，就该把表笔接上啦。
这表笔就像是两只小手，要去抓住电阻这个小调皮。
红表笔接正极，黑表笔接负极，可别接反了哟，不然那电阻可就不乐意告诉你它的小秘密啦！
然后呢，把表笔轻轻搭在要测量的电阻两端。
哎呀呀，就像是轻轻地抚摸一下电阻。
这时候，万用表的显示屏上就会显示出一个数字来。
嘿，这个数字就是电阻的阻值啦！
你说这是不是挺有意思的？就像你在黑暗中摸索，突然找到了那点亮光。
要是测量的时候数字跳来跳去不稳定，那你可别着急上火呀！就像人有时候会调皮捣蛋一样，电阻也会有点小脾气呢。
等它稳定下来，你就能得到准确的阻值啦。
测量完了，记得把表笔从电阻两端拿开哦，可别一直搭在上面，不然万用表也会累的呀！
你想想看，要是你想知道一个东西的大小、长短，是不是得有个工具去量一量？这万用表测量电阻就是这么个道理呀！它能帮我们搞清楚电路里那些看不见摸不着的电阻到底是多大。
总之呢，用万用表测量电阻其实并不难，只要你细心点儿，耐心点儿，就跟和朋友聊天一样，慢慢地就能掌握啦！咱可别被这小小的电阻给难住了，大胆去尝试，你会发现电路的世界真的很奇妙哟！。
