桩身应力测试报告材料

桩基检测方案一、背景介绍桩基检测是建筑工程中非常重要的一项工作，通过对桩基的检测可以评估其质量和安全性，为工程的施工提供准确的数据支持。

本文将针对桩基检测方案进行详细的介绍和说明。

二、检测目的桩基检测的主要目的是评估桩基的承载力、稳定性和变形情况，以确保工程的安全性和稳定性。

具体的检测目的包括：1. 评估桩基的承载能力，确定其是否满足设计要求；2. 检测桩基的变形情况，判断是否存在超限变形；3. 检测桩基的稳定性，评估其在不同荷载下的变形和破坏机制。

三、检测方法桩基检测可以采用多种方法进行，常见的检测方法包括：1. 静载试验：通过施加静载荷，测量桩基的变形和承载能力；2. 动力触探试验：通过在桩顶施加冲击荷载，测量桩身的动力响应，评估桩基的质量和承载能力；3. 非破坏性检测：利用超声波、电阻率、地震波等方法，对桩基进行无损检测，评估桩基的质量和变形情况；4. 桩身应力测试：通过在桩身上安装应力计，测量桩身的应力分布情况，评估桩基的稳定性。

四、检测步骤桩基检测的具体步骤如下：1. 前期准备：确定检测的桩基类型和数量，编制检测方案，准备检测设备和工具；2. 桩基清理：清理桩基表面的泥土和杂物，确保检测的准确性；3. 安装检测设备：根据检测方法的不同，安装相应的检测设备，如静载试验的荷载传感器、动力触探试验的冲击器等；4. 施加荷载或冲击：根据检测方法的要求，施加相应的荷载或冲击，记录相关数据；5. 数据分析：对采集到的数据进行分析和处理，评估桩基的承载能力、变形情况和稳定性；6. 撰写检测报告：根据数据分析的结果，撰写详细的检测报告，包括桩基的检测结果、评估结论和建议。

五、检测数据分析桩基检测的数据分析是评估桩基质量和安全性的关键步骤，主要包括以下内容：1. 承载能力评估：根据静载试验或动力触探试验的数据，计算桩基的承载能力，与设计要求进行对比，评估其安全性；2. 变形分析：通过测量桩基的变形数据，分析桩身的变形特征和变形机制，判断是否存在超限变形；3. 稳定性评估：根据桩身应力测试的数据，评估桩基在不同荷载下的稳定性，判断是否存在破坏机制。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

桩基检测典型报告模板1.引言1.1 概述桩基检测是指对桩基的质量、受力性能和变形特性进行检测和评价的工作。

桩基检测是建筑工程中非常重要的环节，它直接关系到工程结构的安全性和稳定性。

桩基检测的重要性不言而喻，通过对桩基的检测，可以及时发现桩基存在的问题，提前预防和处理可能出现的安全隐患，保障工程的顺利进行。

此外，桩基检测报告的准确性和全面性也是评估工程质量和可行性的重要依据。

因此，本文将详细介绍桩基检测的重要性、方法和报告的内容，以期为相关工程人员提供实用的参考和指导。

1.2 文章结构文章结构部分可以包括以下内容：本文将首先介绍桩基检测的重要性，包括在工程施工和设计中的作用，以及对于工程质量和安全的重要性。

然后，将详细阐述桩基检测的方法，包括静载试验、动力观测、声波检测等不同的检测技术和工具。

接着，将深入探讨桩基检测报告的内容，包括报告的结构、数据分析和结果解释的要点等。

最后，结论部分将对本文进行总结，并提出建议和展望，为读者提供更多的参考和思考。

1.3 目的本报告的目的是为了提供一份桩基检测的典型报告模板，以便工程师和相关人员在进行桩基检测时能够准确、全面地记录和分析检测数据，并进行科学的评估和判断。

通过本报告的模板，希望可以规范桩基检测报告的格式和内容，提高检测报告的可读性和可操作性，从而保障工程质量，确保工程安全。

同时，本报告也旨在为相关岗位人员提供一个范例，以便他们在实际工作中能够编写出符合标准要求的桩基检测报告。

2.正文2.1 桩基检测的重要性桩基检测是土木工程中非常重要的一环，它对于确保工程质量和安全具有至关重要的作用。

首先，桩基检测可以帮助工程师了解桩基的实际情况，包括桩基的位置、长度、直径、承载能力等重要参数，这对于工程设计和施工的准确性和可靠性至关重要。

其次，桩基检测可以及时发现潜在的质量问题和隐患，进而及时采取有效的应对措施，确保工程施工的顺利进行和工程质量的稳定。

此外，桩基检测也对工程的验收和竣工具有重要的指导作用，可以帮助业主和监理单位评估工程的合格性和可靠性。

受控编号：HBSD/MS-D77-2011检测报告编号：E-11-39-1工程名称：东光县东光镇张汪村旧城改造6#楼复合地基检测委托单位：河北恒东房地产开发有限公司建设单位：河北恒东房地产开发有限公司设计单位：中铁工程设计院有限公司施工单位：德州市拓实基础工程有限公司监理单位：东光县城建局监理公司检测单位：河北四达工程检测有限公司二○一一年十月十三日声明1、本检测报告无我单位检测专用章和计量认证专用章无效。

2、本检测报告无骑缝章无效。

3、本检测报告涂改、换页、漏页无效。

4、本检测报告无检测、审核、批准人签字无效。

5、对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我单位书面提出，本单位将给予及时的解释或答复。

检测单位：河北四达工程检测有限公司单位地址：河北省石家庄市兴苑街53号邮政编码：050021联系电话：（0311）85912349工程编号：E-11-39-1批准：审核：工程负责：1.工程概况东光县东光镇张汪村旧城改造6#楼工程位于东光县城，拟建建筑物为18层住宅楼，结构类型为框架结构，基础型式采用筏板基础。

本工程天然地基承载力不能满足设计要求，采用长螺旋钻孔泵压混凝土桩进行地基处理。

该复合地基共设计基桩502根，均匀布置，局部有所调整，设计桩长20m，桩端持力层为第六层粉质粘土，设计桩径400mm，桩间距1.35×1.35m,面积置换率6.7%，桩身混凝土设计强度C20，复合地基承载力特征值为350kPa，单桩竖向抗压承载力特征值为540kN，成桩日期为2011年7月6日至8月17日。

受河北恒东房地产开发有限公司委托，河北四达工程检测有限公司承担了该项目的复合地基检测任务。

检测时间为2011年9月01日至10月10日，检测时天气晴朗、干燥，温度为15～30℃，共完成低应变法检测基桩502根，复合地基载荷试验3组，单桩竖向抗压静载试验3组，全部受检基桩由建设单位、监理单位和检测单位于9月5日根据场地情况和施工条件随即抽取，受检基桩强度满足规范要求，桩头完整，无浮浆、松散部分，受检基桩位置见“东光县东光镇张汪村旧城改造6#楼检测点平面布置图”(附图1)。

桩基检测报告主要包含内容及要求有哪些？成桩质量检测采用基桩应力波反射法、高应变动力试验、钻孔抽芯法、超声波透射法。

应根据地质条件、施工工艺、建筑桩基类别，合理选择一种或多种检测方法，确保建设工程质量。

成桩质量检测数量规定如下：a 、每根桩下承台的灌注桩，抽检桩数不得少于1 根；b、一类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基工程，抽检桩数不应少于总桩数的30%，且不得少于20根；c、工程地质条件相近、成桩工艺相同、同一单位施工的其它桩基工程，抽检桩数不应少于总桩数的20%，且不得少于10根。

静载试验：确定竖向抗压、抗拔、水平承载力的极限值作为设计依据，或抽样评价工程桩的承载力是否满足设计要求。

单桩竖向静载试验的检测数量不应小于总桩数的1%，且不应少于3根，工程总桩数在50根以内时不应少于2根。

经工程建设各方共同确认，因试验设备或场地条件限制，无法进行承载力检测的桩基工程，必须采用钻孔抽芯法和超声波透射法两种方法进行成桩质量检测。

高应变动力试验：判定基桩的竖向承载力和评价桩身结构完整性。

高应变能力试验的检测数量不小于总桩数的5%，且不少于5根。

对高应变动力试验提的单桩承载力有怀疑或争议时，应采用静载试验验证，并应以静载试验的结果为准。

基桩反射波法：普查桩身结构完整性，判定桩身结构完整性质量等级。

为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。

对基桩反射波法检测结果有怀疑或争议时，可采用钻孔抽芯法、高应变动力试验或直接开挖进行验证。

基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。

超声波透射法：检测桩身混凝土的均匀性，桩身缺陷及位置，判定桩身结构完整性。

超声波透射法的检测数量不少于总桩数的30%，且不少于10根。

对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同一基桩加钻孔取芯验证。

检验灌注桩桩身混凝土质量、桩身混凝土强度是否达到设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩端持力层的强度和厚度是否符合设计要求；施工记录桩长是否属实等。

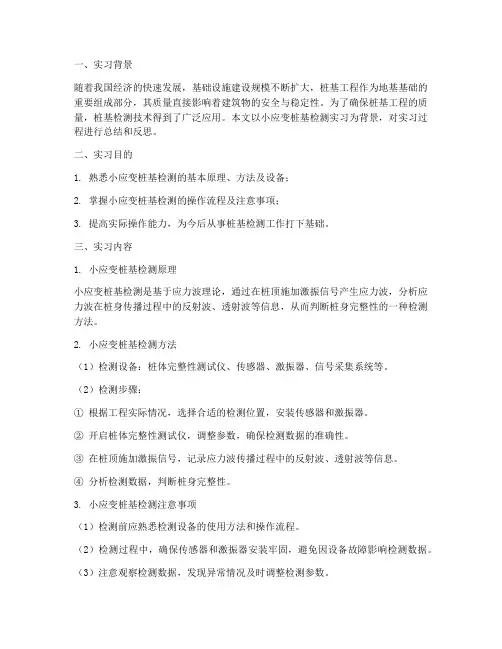

一、实习背景随着我国经济的快速发展，基础设施建设规模不断扩大，桩基工程作为地基基础的重要组成部分，其质量直接影响着建筑物的安全与稳定性。

为了确保桩基工程的质量，桩基检测技术得到了广泛应用。

本文以小应变桩基检测实习为背景，对实习过程进行总结和反思。

二、实习目的1. 熟悉小应变桩基检测的基本原理、方法及设备；2. 掌握小应变桩基检测的操作流程及注意事项；3. 提高实际操作能力，为今后从事桩基检测工作打下基础。

三、实习内容1. 小应变桩基检测原理小应变桩基检测是基于应力波理论，通过在桩顶施加激振信号产生应力波，分析应力波在桩身传播过程中的反射波、透射波等信息，从而判断桩身完整性的一种检测方法。

2. 小应变桩基检测方法（1）检测设备：桩体完整性测试仪、传感器、激振器、信号采集系统等。

（2）检测步骤：① 根据工程实际情况，选择合适的检测位置，安装传感器和激振器。

② 开启桩体完整性测试仪，调整参数，确保检测数据的准确性。

③ 在桩顶施加激振信号，记录应力波传播过程中的反射波、透射波等信息。

④ 分析检测数据，判断桩身完整性。

3. 小应变桩基检测注意事项（1）检测前应熟悉检测设备的使用方法和操作流程。

（2）检测过程中，确保传感器和激振器安装牢固，避免因设备故障影响检测数据。

（3）注意观察检测数据，发现异常情况及时调整检测参数。

（4）检测完成后，对数据进行整理和分析，确保检测结果的准确性。

四、实习过程1. 实习初期，通过查阅资料、请教老师，了解小应变桩基检测的基本原理、方法及设备。

2. 实习中期，在导师的指导下，参与实际工程的小应变桩基检测工作。

在检测过程中，严格按照操作规程进行，确保检测数据的准确性。

3. 实习后期，对实习过程中遇到的问题进行总结，并撰写实习报告。

五、实习总结1. 通过本次实习，我对小应变桩基检测有了更深入的了解，掌握了检测原理、方法及设备。

2. 实习过程中，我学会了如何操作检测设备，提高了实际操作能力。

竭诚为您提供优质文档/双击可除工程桩基动测实验报告篇一：基桩动荷载试验介绍基桩动荷载试验介绍桩的动力测试技术已有100多年的历史。

最早的动测方法是在能量守恒原理的基础上，利用牛顿碰撞定律，根据打桩时测得的贯入度来推算桩的极限承载力。

相应的计算公式也就称为动力打桩公式（简称打桩公式）。

打桩公式有很多种，一度成为除静荷载试验以外唯一能用来推断桩承载力的现场试验方法。

虽然打桩公式都存在着这样或那样的问题，难以准确判断桩的承载力，但至今国外的不少单位和技术人员还在应用，并且已有不少改进。

近代的动测技术是以应力波理论为基础的。

早在20世纪30年代，应力波理论就被用以分析打桩过程，1931年伊萨克斯（D.V.Isaacs）首先指出，桩顶受到桩锤冲击后，冲击能量是以波动形式传至桩底的，因此可用一维波动方程来描述。

但当时的解答过于复杂，只能用于极简单的边界条件，因而实用价值不大。

1938年福克斯（e.n.Fox）在作了许多简化假定后，对打桩过程进行了粗略的分析，得出了能用于实际打桩分析的波动方程解答。

1950年史密斯（e.A.smith）对锤-桩-土体系提出了用一系列质块、弹簧和阻尼器组成的离散化计算模型，并用差分方程和电子计算机进行计算，求得了较为精确的数值解。

1960年他发表了“打桩分析的波动方程法”这一著名论文，对打桩过程中桩的贯入性状进行了分析，并讨论了桩锤、锤垫、桩帽、桩垫以及桩和土的模拟问题，在文中定义了离散化模型涉及的全部参数，并从各种不同的应用波动方程的打桩实例中，提供了这些参数的建议值，从而使波动方程分析方法开始进入实用阶段。

在此后的十多年里，国外许多学者如福尔汉德（p.w.Forehand）和里斯（J.L.Reese）、萨蒙（samon）、毛斯莱（e.T.mosley）、爱德华兹（edwards）、劳沃雷（L.L.Lowery）、柯伊尔（h.m.coyle）、波勒斯（J.e.bowles）、达维松（m.T.Davisson）、劳契（F.Rausche）以及高勃尔（g.g.goble）等在计算机程序编制、参数确定、可靠性研究以及波动方程法的实际应用等方面进行了大量的工作。

大直径灌注桩的桩身完整性检测随着基础建设的迅速发展，大直径灌注桩(桩径大于80cm)因承载力高、施工噪声小等优点，而被广泛应用于高层建筑、桥梁基础等。

它通常是由人工开挖或钻机成孑L后在地下或水下灌注成桩。

其质量受施工工艺，尤其是混凝土灌注工序等多种因素的影响而难以控制。

不同工地或多或少都有一些桩存在着质量问题。

为确保上部结构的安全使用，在进行下一道工序之前，必须对桩的混凝土质量及完整性进行检测和评价。

目前现行的桩身完整性检测方法有钻孔取芯法，高、低应变动力试桩法和埋管式声波透射法。

笔者着重介绍测试大直径灌注桩的方法。

1 大直径灌注桩常见质量问题1.1 钻孔灌注桩1)停电或其他原因使灌注混凝土没有连续进行时，间断一定时间后，隔水层凝固，形成硬壳，后续混凝土无法下灌，只好拔出导管，一旦泥浆进入管内必然形成断桩。

如用增大管内混凝土压力等办法冲破隔水层，破碎的老隔水层混凝土必将残留在桩身中，造成桩身局部混凝土低劣。

2)采用泥浆护壁成孔，但对不同土层应配制不同密度的泥浆，否则孔壁容易坍塌。

3)循环法清孔时，应根据孔的深浅，控制洗孔时间或孔口泥浆密度。

清孔时间过短，孔底沉渣太厚，将影响桩端承载力发挥。

4)混凝土和易性不好时，易产生离析现象。

5)导管连接处漏水时将形成断桩。

1.2 人工挖孔灌注桩1)地下水渗流严重的土层，易使土壁崩塌，土体失稳塌方。

2)土层出现流砂现象或有动水压力时，护壁底部土层会突然失去强度，泥土随水急速涌出，产生井涌，使护壁与土体脱空，或引起孔形不规则。

3)挖孔时如果边挖边抽水，地下水位下降时，护壁易受到下沉土层产生的负摩擦作用，使护壁受到拉力，产生环向裂缝；护壁所受的周围土压力不均匀时，又将产生弯矩和剪力作用，易引起垂直裂缝；护壁所受的周围土压力不均匀时，也将产生弯矩和剪力作用，易引起垂直裂缝。

桩制作完毕，护壁和桩身混凝土结为一体，护壁是桩身的一部分，护壁裂缝破损或错位必将影响桩身质量和侧阻力的发挥。

应力检测完工报告1. 引言应力是材料受到外界力量作用时产生的内部反应，是材料工程中重要的参数之一。

应力检测是评估材料性能和安全性的重要手段之一。

本报告旨在总结和分析某次应力检测的完工情况，并对测试结果进行详细描述和说明。

2. 测试目的通过应力检测，我们的目标是评估被测试材料的强度、稳定性和可靠性，从而确保其能够在实际工程中安全地承受所施加的力量。

通过此次应力检测，我们可以获取材料的应力应变曲线，分析材料的强度和变形特性。

3. 测试方法和步骤为了完成本次应力检测，我们使用了万能材料测试机（UTM）进行试验。

测试步骤如下：1.准备试件：根据相关标准和要求，制备符合规格的试件，并进行必要的表面处理。

2.安装试件：将试件正确安装到万能材料测试机上，确保试件的稳定性和正确的加载方式。

3.设置实验参数：根据要求设置加载速度、采样频率和纵横比等参数。

4.进行试验：根据要求加载试件，记录实验过程中的应力和应变数据。

5.数据处理：根据测试结果计算应力应变曲线，并分析试件的强度和变形特性。

4. 测试结果和数据分析经过以上步骤，我们成功完成了一次应力检测，并得到了详细的测试结果。

以下是我们得到的数据分析和结论：4.1 应力应变曲线根据实验数据计算得到的应力应变曲线如下图所示：插入应力应变曲线图表（图表数据省略）从应力应变曲线可以看出，在开始加载时，材料的应力逐渐增加，直到达到最大应力点。

随着加载的继续，应力开始下降，直到材料失去稳定性。

该曲线可以用来评估材料的强度和变形特性。

4.2 结构强度分析通过分析应力应变曲线，我们可以得到材料的屈服强度、抗拉强度和延伸率等重要参数。

根据实验数据计算得到的材料性能如下：•屈服强度：XXX MPa•抗拉强度：XXX MPa•延伸率：XX %这些参数可以用来评估材料的结构强度，以及在实际工程中的应用限制。

根据标准，我们可以将这些数据与要求进行比较，从而评估材料是否符合要求。

4.3 可靠性评估材料的可靠性是评估其承受实际工程条件下力量的能力。

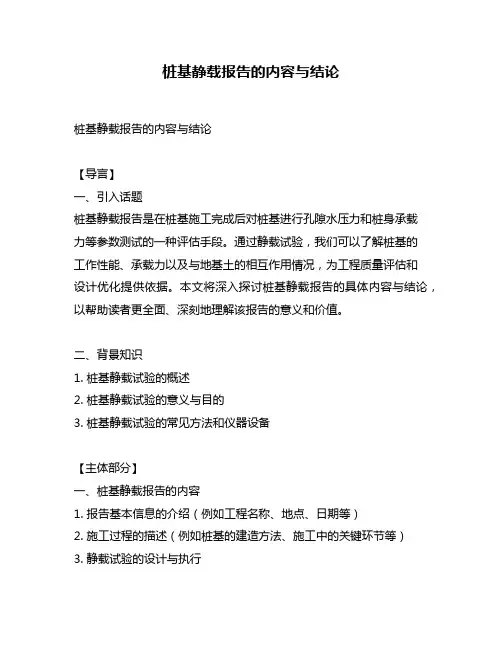

桩基静载报告的内容与结论桩基静载报告的内容与结论【导言】一、引入话题桩基静载报告是在桩基施工完成后对桩基进行孔隙水压力和桩身承载力等参数测试的一种评估手段。

通过静载试验，我们可以了解桩基的工作性能、承载力以及与地基土的相互作用情况，为工程质量评估和设计优化提供依据。

本文将深入探讨桩基静载报告的具体内容与结论，以帮助读者更全面、深刻地理解该报告的意义和价值。

二、背景知识1. 桩基静载试验的概述2. 桩基静载试验的意义与目的3. 桩基静载试验的常见方法和仪器设备【主体部分】一、桩基静载报告的内容1. 报告基本信息的介绍（例如工程名称、地点、日期等）2. 施工过程的描述（例如桩基的建造方法、施工中的关键环节等）3. 静载试验的设计与执行a. 桩基静载试验方法的选择和依据b. 静载试验过程的描述和相关仪器的使用c. 试验数据的记录和处理方法4. 静载试验结果的呈现a. 孔隙水压力变化曲线的展示与解读b. 承载力-沉降曲线的绘制和分析c. 桩身应力分布图的显示和分析d. 其他关键参数（如桩尖阻力、桩侧阻力等）的计算和描述5. 报告中的图表、图像和示意图的应用a. 通过图表和图像的展示让读者更直观地了解试验过程和结果b. 借助示意图的辅助说明，使读者更容易理解报告内容6. 结果的评价与分析（从简到繁、由浅入深）a. 对试验数据的简单说明和总结，着重指出承载力和变形特性等方面的结果b. 综合考虑静载试验结果与设计要求的符合程度，对桩基的工作性能进行评价c. 分析可行的改进措施和优化方案，以提高整体工程质量二、桩基静载报告的结论与观点1. 总结桩基静载试验的主要结果2. 针对桩基的工作性能和承载力等方面，给出客观、准确的结论3. 提供改进意见和建议，以促进工程优化和质量提升4. 对于报告中未能解答的问题和待进一步研究的方向，提出相应的观点和建议【总结部分】一、总结桩基静载报告的核心内容与结论二、强调桩基静载试验在工程质量评估和设计改进中的重要作用三、回顾性的内容，对文章的主题进行回顾和总结四、分享对桩基静载试验内容和结论的个人观点和理解【结语】桩基静载报告的撰写是一项需要高质量文章写手进行的任务，通过深入探讨报告内容与结论，并结合自身的观点和理解，确保读者对桩基静载试验的意义和价值有更全面、深刻的理解。

基桩质量检测报告（检测方法：静载）工程名称南京48,000Nm3/h空分装置委托单位核工业华东建设集团公司报告编号 053208检测机构（检测专用章）江苏省建设厅监制空气化工产品（南京）有限公司空分装置试桩静载检测报告一、一般概况空气化工产品（南京）有限公司拟建48，000Nm3/h空分装置工程位于南京市沿江工业开发区北部南京化工园内，东邻长芦镇，西为雍六公路。

该项目由中国石化集团南京设计院设计，中国化学工程南京岩土工程公司进行工程勘察。

该项目基础设计为桩基础，桩基由核工业华东建设工程集团公司施工。

设计采用PHC-500AB(100)-C80预制砼管桩，设计要求单桩竖向极限承载力3000kN；单桩水平极限承载力取水平位移10mm时对应的最大加载值（预估60 kN）。

江苏省建苑岩土工程勘测有限公司受核工业华东建设工程集团公司的委托,对该拟建工程的3根试桩进行单桩水平静载试验及单桩竖向抗压静载试验。

试验时试桩有效桩长为20.1m～21.0m。

二、检测项目及目的1.单桩水平静载试验: 确定单桩的水平极限承载力。

2.单桩竖向抗压静载试验：测定单桩竖向极限承载力值是否满足设计要求。

我公司于2005年10月16日开始检测,于10月21日结束现场检测。

检测桩位置见后附的试桩桩位平面图。

三、工程地质概况根据中国化学工程南京岩土工程公司勘察报告(工程编号:2005-08-K62),拟建场地地基土层摘录如下：0层素填土：黄褐色，结构较松散，土质不均匀。

2A层粉质粘土：黄褐～褐黄色，含铁锰质及灰绿色条带，稍有光滑～光滑，无摇振反应，硬塑～坚硬，干强度中～高等，韧性中～高等，局部可塑，中等压缩性。

2B层粉质粘土：褐黄色，含少量铁锰质，土质均匀，稍有光滑，无摇振反应，干强度中等，韧性中等，可塑，局部硬塑，中等压缩性。

2C层粉质粘土：黄褐色，含铁锰结核，夹灰白色条高岭土条纹，稍有光滑～光滑，无摇振反应，硬塑～坚硬，干强度中～高等，韧性中～高等，中等压缩性。

检测工程名称检测报告基桩类型：预应力管桩桩身尺寸：PHC-AB400-70-(18)检测项目：1. 单桩竖向抗压承载力(单桩竖向抗压静载试验)2. 单桩竖向抗拔承载力(单桩竖向抗拔静载试验)3. 桩身完整性(低应变法)检测依据：1. 委托合同及设计文件2.《建筑基桩检测技术规范》（JGJ 106-2003）仪器设备及编号：1. RS-JYB桩基静载荷分析系统（XXXXXX）2. JCQ-503A静力载荷测试仪（XXXXX）3．桩身完整性检测仪（XXXXX）批准：审核：主检：检测工程名称检测报告附页1、工程概况2、工程地质概况3、单桩竖向抗压静载试验3.1 试验目的通过X根单桩竖向抗压静载试验，判定(确定)本工程单桩竖向抗压承载力特征值(极限值)是否满足设计要求。

3.2 试验依据3.2.1委托合同及设计文件3.2.2《建筑基桩检测技术规范》（JGJ 106-2003）3.2.3 抽检原则:3.3试验过程及方法3.3.1 试验方法：采用慢速维持荷载法3.3.2 试验日期：XXXX年XX月XX日～XXXX年XX月XX日3.3.3 加载装置：采用压重平台反力装置，能提供反力为XXXXkN左右。

或采用锚桩反力装置，锚桩数量为X根，配筋数量XφX。

或采用地锚反力装置，地锚数量为X根。

3.3.4 加荷系统：（1）仪器名称及编号：（2）油压千斤顶型号及编号：3.3.5测量装置：（1）测力传感器型号、量程及编号：（2）位移传感器型号、量程及编号：3.3.6加卸载与沉降观测：3.3.6.1加载分级：加载分级进行，采用逐级等量加载；分级荷载为最大加载量或预估极限承载力的1/10。

本次试验最大加载量为XXXX kN，分10级，第一级取分级荷载的2倍。

具体分级见下表：测读一次。

每次测读值由仪器自动记录。

3.3.6.3 沉降相对稳定标准：每一小时内的桩顶沉降量不超过0.1mm，并连续出现两次（从分级荷载施加后第30min开始，按1.5h连续三次每30min的沉降观测值计算），当桩顶沉降速率达到相对稳定标准时，再施加下一级荷载。

沉桩现场检测情况汇报
根据工程要求，我们对沉桩现场进行了全面的检测，现将检测情况进行汇报如下：
一、现场检测概况。

本次检测共涉及10根沉桩，检测范围包括桩基承载力、桩身质量、桩顶位移等多个方面。

检测过程中，我们严格按照相关规范和标准进行操作，确保了检测数据的准确性和可靠性。

二、桩基承载力检测。

在桩基承载力检测中，我们采用了静载试验和动载试验相结合的方法。

静载试验通过施加不同的荷载，测定桩基的变形和承载能力；动载试验则通过振动法检测桩基的动力特性和桩身的质量情况。

经过检测，桩基承载力符合设计要求，具有良好的承载能力。

三、桩身质量检测。

针对桩身质量的检测，我们采用了超声波检测和钻芯取样两种方法。

超声波检测能够有效地检测桩身的质量和缺陷情况，钻芯取样则可以获取桩身混凝土的抗压强度和密实度等参数。

经过检测，桩身质量良好，未发现明显的质量问题。

四、桩顶位移监测。

桩顶位移监测是为了了解桩基在受力情况下的变形情况。

我们采用了位移传感器和测斜仪进行实时监测，并对监测数据进行了分析和评估。

经过监测，桩顶位移处于正常范围内，未发现异常情况。

五、其他问题。

在检测过程中，我们还对桩基周围的土壤进行了取样分析，结果显示土壤的承载能力和稳定性良好，符合设计要求。

综上所述，本次沉桩现场检测结果良好，各项指标均符合设计要求，具有较高的安全性和可靠性。

同时，我们也将持续关注桩基的使用情况，确保工程的安全运行。

感谢各位的支持与配合，期待今后能够为您提供更优质的服务。

南华大学实验报告实验项目名称：荷载板实验实验成绩实验同组人：方园，谢发全，李杰才，刘俊，陈伟，徐正洲实验地点南华大学土工原位测试基地实验日期：2012年10月23日（下午）一.实验目的1.确定地基土的比例界限压力、极限承载力，评定地基土的承载力特征值；2.确定地基土的变形模量；3.估算地基土的不排水抗剪强度；4.确定地基土机床反力系数。

二. 实验原理在试验场地上将一定尺寸和几何形状（圆形或方形）的刚性板，安放在被测的地基持力层上，逐级增加荷载，并测得每一级荷载下的稳定沉降，直至达到地基破坏标准，由此可得到荷载（p）－沉降（s）曲线（即p－s曲线）。
