施工图阶段设计流程共22页

施工图设计流程一，原始勘测图（现场勘测）房产证，户型图（必带）从入口（大门）——标出空调洞，暖气管，信息箱（开关，弱电）——高度（离门间距）——阳台（下水）——梁（虚线）——门：宽高。

窗：三段高，宽度。

飘窗：测深度。

老虎窗：高度——卫生间：离墙距，离窗墙距。

——下水管：高度——厨房：排风口，下水管，水池。

二，墙体改造图1，交流（顾客需求，建筑不合理）（上：拆墙。

下：砌墙）2，责任语（注：图上尺寸仅供参考，实际尺寸按现场放样为准）保留原始墙体，并标出新建墙体的尺寸（长宽高）墙体开槽：深度12——15厘米假墙（隔墙）厚8——10厘米三，平面布置图（规划图）四，顶面布置图（规划图）注：封门洞灯带虚线轨道灯（钓竿灯）窗帘盒（单窗12厘米，双窗15-18厘米）集成吊顶（音乐，通风，取暖，照明）五，地面材质图（材料）卫300*300防滑地砖阳台仿古砖厨500*500或600*600玻化砖（耐脏）大理石嵌条（门槛石）黑褐色木地板：与窗户形成90度柜体（固定式）下方不铺设任何材料，六，立面导向图（方向，位置）七，插座布置图（离地20——30厘米）卫厨防水插座八，开关布置图材料预算家装中的主材清单介绍一，客厅，餐厅，卧室（干区）1.建材a,石膏板（尺寸：2.44*1.22米厚0.8-1.2厘米）属于板材(有耐水石膏板,耐火石膏板,普通石膏板)b.矿棉板特征:轻,耐火,吸音,防火,防潮,防虫,防腐蚀,可塑性等c.木方 3.5*4.5米 4.5*5.5米 5.5*6.5米(材料,杉木,或樟木好)d.轻钢龙骨e.细木板(俗称:大芯板)f.漆5L涂70平方米一遍g.电线:穿线管pvc,pvc铝合金h.木线条：厚度1.2—1.5厘米宽5—6厘米f.地砖,木地板通体砖:防滑,但不耐赃玻化砖:耐赃,防滑瓷砖:墙砖,地砖,腰线砖2.灯具:筒灯,射灯,顶灯3.布艺:窗帘4.五金类花洒:独立式自由头顶式(母子式)体位式(浴缸,整体,浴房)材料:PVC铝镁合金高级不绣钢吊顶的施工工艺1.基层处理(顶面缺陷修补)2.工具准备(材料)3.标高测量(高宽)4.弹标高线5.挑选木龙骨6.刷防火涂料7.制作主龙骨(龙骨架间隔40—50厘米)8.制作次龙骨9.主龙骨垂吊10.安装次龙骨11.切割石膏线12.固定石膏板13.填缝(石膏粉,填缝剂)点防锈漆14.对所有有缝粘贴胶带纸吊顶允许误差值面积上凹（起拱）20平方米3毫米50平方米2-5毫米100平方米3-6毫米大于100平方米6-8毫米吊顶的验收标准1．表面应平整没有缺陷（污染折裂，缺棱掉角等）2．用2米靠尺检查平整误差3．光带造型部分平直，无波浪，弧形图形吊顶光滑顺畅4．装饰线条接缝光滑色差小，阴阳角借口严实5．扣板施工平直，板面不被有污染，划痕，损伤，收口线接缝应严密墙面乳胶漆工艺基层处理（寻找缺陷，进行弥补美化）找平——修整——打磨——测量——找平——批灰（2遍）——打磨——鸡毛掸——清理——涂刷底漆——再次底漆——打磨（磨平）——涂面漆（2遍）墙砖的铺设1．拆除隔热层及铲除防水涂料2．平整性3．基层处理测量检查（水平垂直）找平——补漏——拉毛4．材料准备浸泡砖（12小时以上）找高（2.4）纵横5．涂抹泥浆厚2cm（由下至上）6．固定（橡皮锤，抹布）7．休整（缝隙）8．填缝（防水，防潮，密封）9．通风（3-4晴天）10．清理软包（海绵，羊毛，合成）室内材料的分类实才：原材，指原木或原木制成美国：胡桃木（其木质细腻，年龄清新，自然，亲和力）（白，红，黑三种）。

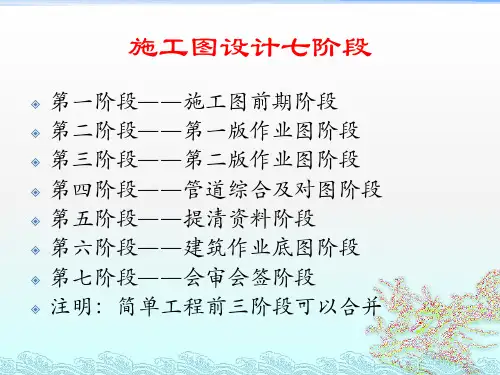

一套建筑施工图的设计流程
主要分为设计前期、设计中期、设计后期三个阶段。

一、设计前期阶段：分两步
1、方案初交接阶段（业主已确认方案为前提）
（1）了解业主项目意向，包括建筑风格，立面材质，空间要求，设备选取意向等。

（2）方案初步分析，对疏散、防火等是否符合规范的分析。

（3）面积核算。

2、方案正式交接阶段
以此节点开始进行方案报建。

方案报建一般为7个工作日至14个工作日（具体视工程复杂程度而定，余同）。

二、设计中期阶段：主要分三步
1、建筑第一次提资阶段：建筑将已完成的方案报建图给各专业，各专业反提资。

时间约3个工作日至5个工作日。

2、建筑第二次提资阶段：建筑图楼梯大样、墙身大样、节点大样，卫生间大样等提资给各专业，各专业出具确认或修改意见。

时间约为7个工作日至14个工作日
3、建筑图纸完善阶段：对全套建筑图进行完善。

时间约为7个工作日至14个工作日
从方案正式交接开始到校对前时间约为24个工作日至47个工作日。

具体视工程复杂程度而定
三、设计后期阶段：主要分三步
1、校对阶段及建筑图同步完善阶段：校对时间约为1个工昨日至3个工作日，期间建筑图纸同步完善，建筑图纸修改时间约为校对完成时间+1个工作日至3个工作日。

2、审核阶段：审核时间约为1个工昨日至3个工作日，期间建筑图纸同步完善。

建筑图纸修改时间约为校对完成时间+1个工作日至2个工作日。

3、打图签名晒图盖章：时间预留1个工作日至2个工作日。

从方案正式交接开始到送蓝图时间约为29个工作日至60个工作日。

具体视工程复杂程度而定。

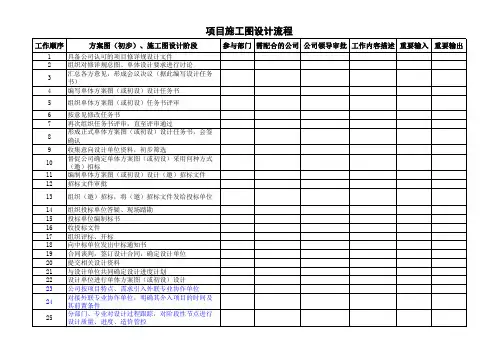

施工图设计控制流程
一、工程设计谋划
1.接受设计任务委托、订立合同
2.拟定项目组人员
3.拟定设计计划、和评审、确认、验证活动
4.安排与业主沟通和协调，明确设计接口条件
二、工程设计输入
1.发包人提供基础资料，涉及水文气象资料、地质勘察报告
2.经审批的前一阶段设计文献，如项目建议书、可研报告、环评报告、安全卫生评价报告、规划文献、方案确认文献等
3.主管部门的审批文献，涉及规划批件、消防批件、卫生批件等
4.工程设计合同
三、工程设计方案论证
1.对初步设计方案调节、深化。

由项目组及总师办对对设计方案的技术可行性进行论
证评审
2.方案评审通过后，各专业负责人组织本专业方案审定
四、工程设计技术接口协调
1.外部接口：设计负责人与业主、施工、监理等单位联系，对外联系或商定的有关信息应形成文献，且有负责人订立。

2.内部接口：各专业互提设计条件，并在校审和会签中予以验证
五、工程设计输出
1.满足设计输入规定
2.为设备采购、施工安装提供适宜信息
3.对影响安全和正常使用的产品特性做出规定
六、工程设计评审
在适宜的设计阶段，对阶段性成果进行系统检查，以评价设计成果满足需求的程度，识别存在的问题并提出必要的解决方法
七、工程设计验证
1.在设计出图前，实施设计验证，重要办法是各级校审（自校、校对、审核、审定）及专业会审会签，对超高层、大跨度、特殊构造等难度较大的设计，还应根据需要，采用更换办法进行工程计算、比较成果
2.各专业应在审核迈进行专业间会审
八、工程设计成果交付。

看来你不是设计院的,要不然不会不知道设计流程,给你普及一下,也顺便给答题的诸位一个模板,什么叫做认真答题!1.与甲方确定建筑方案,（方案阶段）2.深化建筑图纸,(方案调整阶段）3.建筑图纸给设备电气结构专业,各专业分别在建筑图纸上进行专业设计,各专业深入设计中的各种问题,同时协调解决,（初步设计阶段）4.各专业把基本形成的图纸进行施工图设计（施工图设计阶段）5.定好日期各专业同时出图并晒蓝图施工图.说白一点;就是建筑图现有各大概的摸样,然后各专业供图设计,共同出图.只有在施工图阶段的图才叫建施图,结施图,电施图,设施图,在方案阶段的都叫方建图.另一种情况要区别对待：三边工程!,边勘测,边设计,边施工,此时结构先出挖槽图或者是底板图,此时结构是在建筑前面出施工图的.正文在如下几项中讲解如何画好施工图1、工作习惯、文件夹分类。

2、文件的保存与版本。

3、如何分电子文件。

4、用图纸空间方式制图。

5、用外部引用命令。

6、图层的应用。

7、可错与不可错。

8、一个团队如何画施工图。

一、工作习惯、文件夹分类。

制图员工作量大、繁琐、文件多，有好的习惯会提升效率，方便自己，也便于别人。

首先说下我的文目录情况。

如：一个酒店项目文件夹《文字资料》《备份》《其它》。

就这些了，每个人分夹不一样，我这分的也不一定好，但指出这一步很重要，分好夹，会省大量时间。

二、文件的保存与版本。

建议使用CAD 2006 或更高的版本。

低于此版本的如2004有些不足，例如：进行COPY命令的时候，如果想连续复制，需要追加M 命令，多了一步操作。

虽然只是一步，但成批制图时，加在一起进间就多了。

2002版本，不足就更多了。

可是现在居然有人还要用R14制图，我不理解，迷惑中………。

文件保存时，建议存成2000版本便于文件传播，以便他人使用。

三、如何分电子文件。

层控制。

家装面积小，所有平面、天花、地拼等都做在一起，由于面积小，电子档文件不会大，不会影响机器反应速度。

方案设计、初步设计、施工图设计流程方案设计、初步设计、施工图设计方案设计2.1 一般要求2.1。

1 方案设计文件1 设计说明书,包括各专业设计说明以及投资估算等内容;2 总平面图以及建筑设计图纸3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。

2。

1.2 方案设计文件的编排顺序1 封面:写明项目名称、编制单位、编制年月;  2 扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3 设计文件目录;4 设计说明书;5 设计图纸。

注：投标方案按标书要求密封或隐盖编制单位和扉页。

2。

2 设计说明书2。

2.1 设计依据、设计要求及主要技术经济指标1 列出与工程设计有关的依据性文件的名称和文号，如选址及环境评价报告、地形图，项目的可行性研究报告，政府有关主管部门对立项报告的批文、设计任务书或协议书等.2 设计所采用的主要法规和标准。

3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等.4 简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置、建筑立面造型等。

当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度（包括最高和最低高度限值）。

5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。

6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。

7 列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出地上部分和地下部分建筑面积）、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、外和地上、地下)，以及主要建筑或核心建筑的层数、层高和总高度等项指标.根据不同的建筑功。

还应表述能反映工程规模的主要技术经济指标，如住宅的套型、套数及每套的建筑面积、使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和病床数等指标。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。
