超声换能器特性回望

超声换能器的定义及工作原理超声换能器的定义及工作原理天堂的乌鸦的日志- 网易博客换能器参数是分三种:1.压电陶瓷片参数(可由生产厂商提供)2.小信号测量换能器(书上有介绍方法,目的为匹配和检查换能器的质量)3.大功率测量(实际产品,现很少有做测量的有效方法)换能器测量时包括的参数:F:谐振频率(既阻抗最小时的状态)FS:反谐振频率(阻抗最大时的状态)F1-F2:带宽R:动态电阻(阻抗)C0:静电容(电容表就可测得)C1:动态电容(匹配参数)L1:动态电感(匹配参数)以上数据可以通过阻抗分析仪/HP4139可以测得关键的是动态的参数1、从纯电学角度：它就是个电容，用电阻表量，不通；用电容表量有几百几千PF的容值；2、从纯机械角度：它是个能谐振的弹性东西，振动在它内部有特殊的模式，象二胡的琴弦，但比它要复杂一点，在不同频率下表现出串联谐振和并联谐振特性；3、从电声学角度：它是个转换器，加电压产生体积变化，限制它体积变化，就对限制它的物体产生力；加力在上就产生电压。

这种转换就象我们电源中用的变压器，描述变压器转换的参数是匝变比n，输入Vp输出Vs，则转换用Vp=-nVs表示，变压器两侧的参数都是电压V。

而描述换能器转换的参数是电声转换系数（电声比）Φ，电端参数电流I，声端(或叫机端)参数是声速v，转换用I= -Φv表示。

因为电学网络分析的理论较成熟，所以把力学向电学靠拢，就是说用电学的描述方式（如V、I、R、L、C等）来描述力学的规律。

在等效图的机端，力F相当于电学的电压V，声速v相当于电学的电流I，力阻抗Zm相当于电阻R。

于是在机端一侧，欧姆定律的力学形式为：F= v·Zm；机端侧的Lm、Cm等只做分析和理解用，是虚拟参数，难以实测，但可以通过其它参数的测量推算出来，如果用的到的话。

对物体施力物体就有状态变化的趋势，阻值形态变化的因素就是力阻Zm产生的原因，如损耗、变为动能、弹性势能等其它能量，于是Zm = Rm + j·Xm = Rm + j·（ωM -K/ω）可以这样理解：损耗因素Rm将能量转化为换能器以外的其它能量如热损，这种能量转换是不可逆的；Xm可以理解为象LC等电元件那样存储能量的因素，包括转变为机械动能的ωM 项、产生弹性形变后变成弹性势能的K/ω项，储能这两项只是暂时存储能量，什么时候回收、什么时候它们之间相互转换，不同形、材的换能器就有不同的表现。

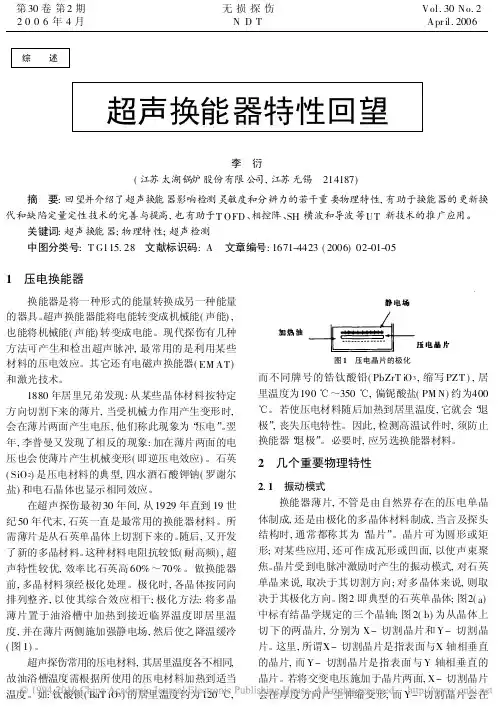

综 述超声换能器特性回望李　衍(江苏太湖锅炉股份有限公司,江苏无锡　214187)摘　要:回望并介绍了超声换能器影响检测灵敏度和分辨力的若干重要物理特性,有助于换能器的更新换代和缺陷定量定性技术的完善与提高,也有助于T OFD 、相控阵、SH 横波和导波等UT 新技术的推广应用。

关键词:超声换能器;物理特性;超声检测中图分类号:T G115.28　文献标识码:A 文章编号:1671-4423(2006)02-01-051　压电换能器换能器是将一种形式的能量转换成另一种能量的器具。

超声换能器能将电能转变成机械能(声能),也能将机械能(声能)转变成电能。

现代探伤有几种方法可产生和检出超声脉冲,最常用的是利用某些材料的压电效应。

其它还有电磁声换能器(EM AT )和激光技术。

1880年居里兄弟发现:从某些晶体材料按特定方向切割下来的薄片,当受机械力作用产生变形时,会在薄片两面产生电压,他们称此现象为“压电”。

翌年,李普曼又发现了相反的现象:加在薄片两面的电压也会使薄片产生机械变形(即逆压电效应)。

石英(SiO 2)是压电材料的典型,四水酒石酸钾钠(罗谢尔盐)和电石晶体也显示相同效应。

在超声探伤最初30年间,从1929年直到19世纪50年代末,石英一直是最常用的换能器材料。

所需薄片是从石英单晶体上切割下来的。

随后,又开发了新的多晶材料。

这种材料电阻抗较低(耐高频),超声特性较优,效率比石英高60%～70%。

做换能器前,多晶材料须经极化处理。

极化时,各晶体按同向排列整齐,以使其综合效应相干;极化方法:将多晶薄片置于油浴槽中加热到接近临界温度即居里温度,并在薄片两侧施加强静电场,然后使之降温缓冷(图1)。

超声探伤常用的压电材料,其居里温度各不相同,故油浴槽温度需根据所使用的压电材料加热到适当温度。

如:钛酸钡(BaT iO 3)的居里温度约为120℃,图1　压电晶片的极化而不同牌号的锆钛酸铅(PbZrT iO 3,缩写PZT ),居里温度为190℃～350℃,偏铌酸盐(PM N)约为400℃。

以下是中心频率标称为70KHz的压电换能器的电学特性：
一：在空气中
电导G随频率f变化的曲线（在69.02KHz达到最大值）
并联电容Cp随频率f变化曲线
并联电阻Rp随频率f变化曲线(在69KHZ左右最小）
G
Rp
其中，蓝线代表电导随频率变化曲线，绿线代表并联电阻Rp随时间变化曲线
G
Cp
蓝线代表电导G随时间变化，绿线待变并联电容Cp随频率变化曲线
Cp
Rp 蓝线为并联电阻随频率变化曲线，绿线并联电容随频率变化曲线
二：在水中（刚好将整个发射头浸没在水中）
压电换能器放在水中，其电导值随时间变化如上图，在68.8左右达到一个最高峰，在70.5左右也有一个高峰，但是之后又会随即下降，图中对之后的数据没有画出，在这里说明
并联电阻Rp值随频率的变化在68.6左右是一个最低峰，之后还有起伏变化，如图所示
水中的并联电容随频率的变化
蓝线代表电导G，绿线代表并联电阻Rp，G的峰值与Rp的最小值大致在同一个频率，但还
是存在一定的偏差
红线代表电导G(us)，绿色虚线代表并联电容Cp(pF)
蓝线代表并联电阻Rp，绿线代表并联电容Cp(pF)
三：水中与空气中特性的比较
蓝线代表水中G随频率f变化的曲线，绿线代表空气中的G随频率变化的曲线，从图中可以清晰的辨别其峰值频率的不同，说明器件在水中和空气中的串联谐振频率是不同的
G值的大小数值的清晰比较，在水中G值显著减小，单位为（us)
蓝线代表在水中器件的并联电阻Rp随频率的变化曲线，绿线代表空气中的Rp，单位为（Ω）
蓝线代表水中时器件的并联电容Cp随频率的变化，绿线代表空气中的Cp，单位是（pF）。

超声波聚能换能器-概述说明以及解释1.引言1.1 概述概述：超声波聚能换能器作为一种新型的能量转换器，在现代科技领域具有广泛的应用。

通过将电能转化为超声波能量，实现了高效能量传输和聚焦功效。

本文将详细介绍超声波聚能换能器的原理、应用领域、优势和特点，以期为读者提供全面的了解和参考。

超声波聚能换能器的发展前景十分广阔，将在未来的科技领域有着巨大的应用潜力。

文章结构部分的内容应该包括对整篇文章的章节安排和内容概述，以便读者能够清晰地了解全文结构和主要内容。

在本文中，文章结构部分的内容可以按照以下方式编写:文章结构部分:本文分为引言、正文和结论三个部分。

1. 引言部分:1.1 概述: 回顾超声波聚能换能器的基本概念和发展现状。

1.2 文章结构: 简要介绍文章的结构和各部分内容安排，引导读者对整篇文章有一个整体的认识。

1.3 目的: 阐明本文撰写的目的和意义。

2. 正文部分:2.1 超声波聚能换能器原理: 详细介绍超声波聚能换能器的工作原理和技术特点。

2.2 应用领域: 探讨超声波聚能换能器在不同领域的应用情况，并分析其作用和效果。

2.3 优势和特点: 分析超声波聚能换能器相对于传统设备的优势和特点，以及可能存在的局限性。

3. 结论部分:3.1 总结: 总结本文的主要内容和结论，概括超声波聚能换能器的特点和应用前景。

3.2 发展前景: 展望超声波聚能换能器未来的发展方向和趋势。

3.3 结语: 结束全文，表达作者对超声波聚能换能器的看法和期待。

通过上述章节安排，读者可以清晰地了解本文的内容结构和主要议题，帮助他们更好地阅读和理解全文内容。

1.3 目的本文旨在深入探讨超声波聚能换能器的原理、应用领域、优势和特点，并总结其在工程和医疗领域的重要性和发展前景。

通过对超声波聚能换能器的全面分析，旨在为读者提供更深入的了解，促进该技术在不同领域的应用和推广，推动相关领域的科研和技术进步。

希望本文能够为相关研究人员和工程师提供一定的参考和指导，促进超声波聚能换能器技术的创新和发展。

引用格式：王舒文, 章圣意, 林新霞, 等. 超声换能器动态性能一致性评估方法[J]. 中国测试，2023, 49(7): 118-124. WANG Shuwen, ZHANG Shengyi, LIN Xinxia, et al. Evaluation method of dynamic performance consistency of ultrasonic transducer[J].China Measurement & Test, 2023, 49(7): 118-124. DOI: 10.11857/j.issn.1674-5124.2022010013超声换能器动态性能一致性评估方法王舒文1， 章圣意2， 林新霞2， 林 恒2， 卜勤超3， 赵伟国1(1. 中国计量大学计量测试工程学院，浙江 杭州 310018; 2. 浙江苍南仪表集团股份有限公司，浙江 苍南 325800;3. 上海裕达实业有限公司，上海 200240)摘　要: 超声换能器是超声流量计中的核心传感器件，其动态性能决定超声流量计的计量准确性。

针对此问题，提出一种超声换能器动态性能测试方法，并对一致性进行评估。

该方法通过高斯模型和人工鱼群算法实现回波信号特征参数的最优估计，建立超声换能器的动态回波模型，并根据各超声换能器之间的回波特征参数计算欧氏距离，实现超声换能器的一致性评估。

流量实验结果表明，当超声换能器的欧氏距离减小时，零流量读数小于±0.012 m/s ，小流量的重复性优于0.2%，验证评估方法的可行性。

关键词: 超声换能器; 动态性能; 一致性评估; 流量测量中图分类号: TH814;TB9文献标志码: A文章编号: 1674–5124(2023)07–0118–07Evaluation method of dynamic performance consistency of ultrasonic transducerWANG Shuwen 1, ZHANG Shengyi 2, LIN Xinxia 2, LIN Heng 2, BU Qinchao 3, ZHAO Weiguo 1(1. College of Metrological and Measurement Engineering, China Jiliang University, Hangzhou 310018, China;2. Zhejiang Cangnan lnstrument Group Co., Ltd., Cangnan 325800, China;3. Shanghai YuDa Industrial Co., Ltd., Shanghai 200240, China)Abstract : Ultrasonic transducer is the core sensor of ultrasonic flowmeter and its dynamic performance determines the measurement accuracy of ultrasonic flowmeter. In order to solve this problem, a dynamic performance method of ultrasonic transducer is proposed and their consistency is evaluated. The Gaussian model and artificial fish-swarm algorithm are used to get the optimal estimation of echo signal characteristic parameters. The dynamic echo model of ultrasonic transducers is established. The Euclidean distance is adoped to calculated the consistency according to the echo characteristic parameters between ultrasonic transducers.Finally, the zero flowrate values are less than ±0.012 m/s and the repeatability of small flowrate is less than 0.2% when the ultrasonic transducers of the smaller Euclidean distance are used in the experiments. The feasibility of the evaluation method is verified.Keywords : keys:ultrasonic transducer; dynamic performance; consistency assessment; flow measurement收稿日期: 2022-01-04；收到修改稿日期: 2022-02-10基金项目: 国家市场监督管理总局科技计划项目(2019MK146)作者简介: 王舒文（1996- ），男，浙江杭州市人，硕士研究生，专业方向为流量计量测试和智能化仪表。

超声换能器频率特性及匹配研究杜鹏;姜楠;宋波【摘要】超声换能器是一种强非线性时变系统,在不同的工作频率下其阻抗等特性差别很大.在超声换能器的应用中需要对超声换能器进行频率特性分析及阻抗匹配,以达到最高的传输效率和最佳的波形效果.详细分析了超声换能器的频率特性及匹配方式,并对超声换换能器参数进行了测试,根据测试参数设计了阻抗匹配电路.理论分析和实验测试表明,良好的频率及阻抗匹配电路有利于优化超声波发射波形,提高电声转化效率.【期刊名称】《电声技术》【年(卷),期】2016(040)001【总页数】5页(P41-45)【关键词】超声换能器;频率特性;谐振;匹配电路【作者】杜鹏;姜楠;宋波【作者单位】电子科技大学电子科学技术研究院,四川成都611731;电子科技大学电子科学技术研究院,四川成都611731;电子科技大学电子科学技术研究院,四川成都611731【正文语种】中文【中图分类】TN929超声波换能器(又称超声波传感器)是一种将电信号与超声信号相互转换的器件，在非接触式测量、加工等领域应用广泛[1]。

超声波换能器应用很广泛，许多应用都已经很相对成熟，但是，对于某些应用还存在诸多关键理论和关键技术有待突破，如信号处理、换能器制作以及功率放大等方面的理论与技术。

在超声波的发射应用中，为了增大超声波的发射功率与发射效率，通常选用放大效率更高的D类或T类功放[2]。

D类或T类功放相较于A类、AB类功放的放大效率得到了极大的提升，但是存在着较大的总谐波失真(THD)。

减小D类、T类功放的THD对超声波发射系统具有及其重要的现实意义。

同时，超声换能器是一种强非线性时变系统，在不同的工作频率下阻抗等特性差别很大。

因此，在超声波应用中需要对超声换能器进行频率特性分析及阻抗匹配，以达到最高的传输效率。

本文详细分析了超声换能器的频率特性及匹配方式，并对超声换换能器参数进行了测试，根据测试参数设计了D类功放驱动下超声换能器的阻抗匹配电路。

超声换能器工作原理1.引言1.1 概述概述超声换能器是一种重要的电声转换器件，广泛应用于工业、医学、科研等领域。

它通过电能与机械振动的转换，实现了声波的产生和接收。

在不同的应用领域中，它具有不同的工作原理和结构。

超声换能器的工作原理基于压电效应和回声原理。

当施加高频电场到压电材料上时，由于压电效应的存在，压电材料会发生微小的形变。

这种形变将产生机械振动，并通过传导介质传播出去，形成了超声波。

超声波在超声换能器的结构中发挥着至关重要的作用。

超声换能器的结构通常由压电材料和负载材料组成。

压电材料是产生超声波的关键部分，它具有良好的压电性能。

负载材料用于接收超声波，并将其转换回电能。

除了压电材料和负载材料，超声换能器还包括了传导介质和机械辐射面等组成部分。

超声换能器广泛应用于医学领域，例如超声检测和超声治疗。

它可以通过发射和接收超声波来对人体进行观察和治疗。

在工业领域，超声换能器可用于测量、清洁和焊接等应用中。

此外，随着科技的发展，超声换能器还有着广阔的应用前景，尤其是在无线电通信、物联网和汽车技术等领域。

总体而言，超声换能器是一种具有重要作用的电声转换器件。

通过压电效应和回声原理，它实现了电能与声能的相互转换。

在不同的应用领域中，超声换能器发挥着重要的作用，并且有着广阔的发展前景。

通过进一步研究和技术创新，相信超声换能器将在未来的科技领域中发挥更大的作用。

1.2 文章结构文章结构部分的内容：本文共分为引言、正文和结论三个部分进行叙述。

引言部分主要概述了超声换能器工作原理的研究背景和重要性。

首先介绍了超声换能器的定义和作用，然后简要解释了超声换能器的结构和组成。

最后明确了本文的目的，即深入分析和总结超声换能器的工作原理，展望其在未来的应用前景。

正文部分是本文的重点部分，主要讲述了超声换能器的工作原理。

首先详细介绍了超声换能器的定义和作用，包括其在医学、工业和生物科学等领域的广泛应用。

然后着重解释了超声换能器的结构和组成，包括压电材料和电极的选择以及超声波的产生和传播原理。

2024年超声波换能器市场前景分析简介超声波换能器是一种将电能转化为机械振动能的装置，广泛应用于医疗、工业和消费电子等领域。

本文将对超声波换能器市场的前景进行分析。

市场概述超声波换能器市场具有广阔的发展前景。

随着人们对高效、精确、无损的检测需求的增加，超声波技术得到了广泛应用。

超声波换能器作为超声波技术的关键组件之一，其市场需求也在不断增长。

市场驱动因素1.医疗需求增加：随着人口老龄化和医疗技术的进步，超声波换能器在医疗领域的应用不断扩大，如超声影像、超声治疗等。

预计在未来几年内，医疗行业对超声波换能器的需求将持续增长。

2.工业应用增加：超声波换能器在工业领域的应用也在快速增长，如超声波清洗、超声波焊接等。

工业界对高效、低成本、无损的生产工艺的需求将推动超声波换能器市场的发展。

3.消费电子市场扩大：随着智能手机、智能家电等消费电子产品的普及，对超声波换能器的需求也在增加。

超声波传感技术的应用将为消费电子市场带来新的机遇。

市场挑战1.技术难题：超声波换能器的质量和性能直接影响到其应用效果，如灵敏度、频率响应等。

在制造过程中，如何实现高质量、高性能的换能器仍然是一个技术难题。

2.市场竞争加剧：随着市场的增长，越来越多的厂商进入超声波换能器市场，竞争日益加剧。

如何在激烈竞争中保持竞争优势将是一个挑战。

市场趋势1.小型化：超声波换能器的小型化是市场的一个明显趋势。

随着技术的进步，厂商不断推出更小、更轻便的超声波换能器，以满足日益增长的便携化需求。

2.多功能化：超声波换能器在医疗、工业和消费电子等领域的应用需求不断增加，厂商也在不断开发具有多功能的换能器，以满足不同行业和领域的需求。

市场前景展望超声波换能器市场在未来几年内有望持续增长。

医疗、工业和消费电子领域对超声波技术的应用需求不断增加，将驱动超声波换能器市场的发展。

然而，市场竞争加剧和技术难题仍然是市场发展的挑战。

随着技术的不断进步和市场的不断发展，超声波换能器市场有望实现更大的突破和发展。

第三章医⽤超声换能器第三章医⽤超声换能器应⽤超声波进⾏诊断时，⾸先要解决的问题是如何发射和接收超声波，通过使⽤超声换能器可以解决这个问题。

⽬前医学超声设备⼤多采⽤声电换能器来实现超声波的发射与接收。

声电换能器按⼯作原理分为两⼤类，即电场式和磁场式。

电场式中，利⽤电场所产⽣的各种⼒效应来实现声电能量的相互转换，其内部储能元件是电容，它⼜分为压电式、电致伸缩式、电容式。

磁场式中，是借助磁场的⼒效应实现声电能量的互相转换，内部储能元件是电感，它⼜分为电动式、电磁式、磁致伸缩式。

在医学超声⼯程中，使⽤的最多的是压电式超声换能器。

§3.1 压电效应与压电材料特性⼀、压电效应压电效应是法国物理学家Pierre Curie 和Jacqnes Curie 兄弟于1880年发现的。

图3-1 压电效应⽰意图对某些单晶体或多晶体电介质，如⽯英晶体、陶瓷、⾼分⼦聚合材料等，当沿着⼀定⽅向对其施加机械⼒⽽使它变形时，内部就产⽣极化现象，同时在它的两个对应表⾯上便产⽣符号相反的等量电荷，并且电荷密度与机械⼒⼤⼩成⽐例；⽽且当外⼒取消后，电荷也消失，⼜重新恢复不带电状态，这种现象称为正压电效应，如图3-1。

当作⽤⼒的⽅向改变时，电荷的极性也随着改变。

相反，当在电介质的极化⽅向上施加电场(加电压)作⽤时，这些电介质晶体会在⼀定的晶轴⽅向产⽣机械变形；外加电场消失，变形也随之消失，这种现象称为逆压电效应(电致伸缩)。

如果在电介质的两⾯外加交变电场时，电介质产⽣压缩及伸张，即产⽣振动，此振动加到弹性介质上，介质亦将振动，产⽣机械波。

如外加交变电场频率⾼于20KHz，则这种波即是超声波。

超声接收换能器采⽤了正压电效应，将来⾃⼈体中的声压转变为电压。

超声波发射换能器采⽤了逆压电效应，将电压转变为声压，并向⼈体发射。

压电效应是可逆的，压电材料既具有正压电效应，⼜具有逆压电效应。

医学超声设备中，常采⽤同⼀压电换能器作为发射和接收探头，但发射与接收必须分时⼯作。

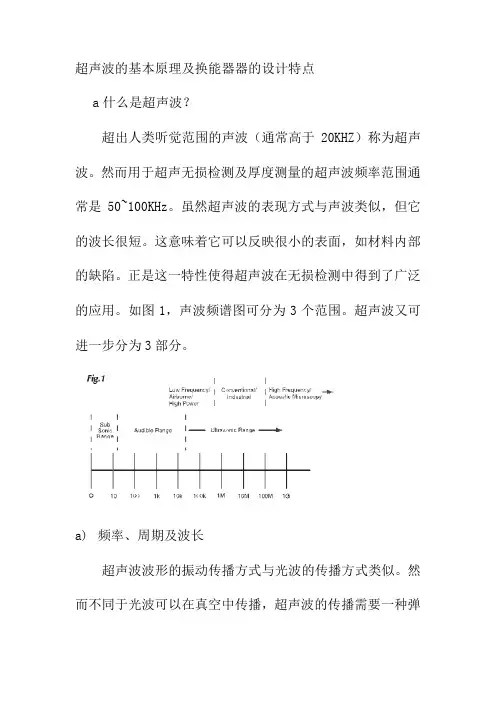

超声波的基本原理及换能器器的设计特点a什么是超声波？超出人类听觉范围的声波（通常高于20KHZ）称为超声波。
