超声换能器工作原理

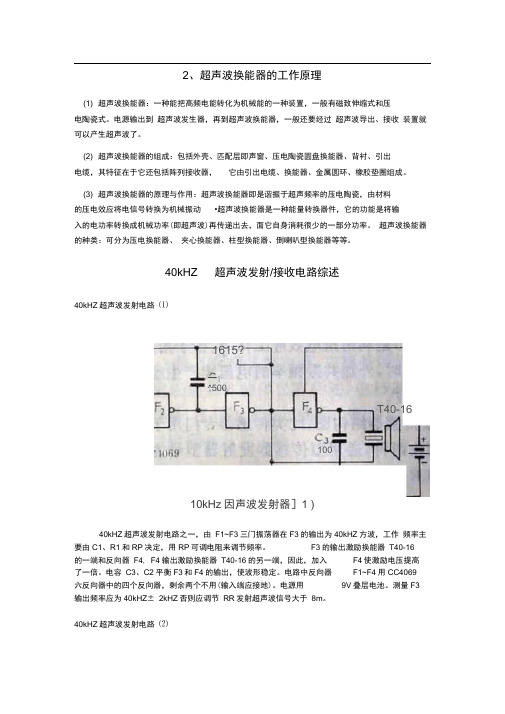

2、超声波换能器的工作原理(1) 超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压 电陶瓷式。

电源输出到 超声波发生器，再到超声波换能器，一般还要经过 超声波导出、接收 装置就可以产生超声波了。

(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出 电缆，其特征在于它还包括阵列接收器， 它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

(3) 超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料 的压电效应将电信号转换为机械振动•超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率(即超声波)再传递出去，面它自身消耗很少的一部分功率。

超声波换能器的种类：可分为压电换能器、 夹心换能器、柱型换能器、倒喇叭型换能器等等。

40kHZ超声波发射/接收电路综述40kHZ 超声波发射电路 ⑴10kHz 因声波发射器］1 )40kHZ 超声波发射电路之一，由 F1~F3三门振荡器在F3的输出为40kHZ 方波，工作 频率主要由C1、R1和RP 决定，用RP 可调电阻来调节频率。

F3的输出激励换能器 T40-16的一端和反向器 F4, F4输出激励换能器 T40-16的另一端，因此，加入 F4使激励电压提高 了一倍。

电容 C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器 F1~F4用CC4069 六反向器中的四个反向器，剩余两个不用(输入端应接地)。

电源用 9V 叠层电池。

测量F3输出频率应为40kHZ ± 2kHZ 否则应调节 RR 发射超声波信号大于 8m 。

40kHZ 超声波发射电路 ⑵1615?F100— ^500T40-1640kHz 趙声波发射器（40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频16 510VT(9013氓4148率等于超声波换能器T40-16的共振频率。

超声波换能器原理知识大普及在对超声波焊接机、超声波清洗机等设备的了解过程中，都会看到超声波换能器的身影，那么超声波换能器究竟是个什么设备呢?它主要完成哪些功能呢?又是利用什么原理来完成的呢?接下来就让小编带您一探究竟！一、超声波换能器简介超声波换能器，英文名称为Ultrasonictransducer，是一种将高频电能转换为机械能的能量转换器件。

其常被用于超声波清洗机、超声波焊接机、三氯机、气相机等设备中，在农业、工业、生活、交通运输、军事、医疗等领域内都得到了广泛的应用。

超声波换能器二、超声波换能器结构超声波换能器主要包括外壳、声窗(匹配层)、压电陶瓷圆盘换能器、背衬、引出电缆、Cymbal阵列接收器等几大部分构成。

其中，压电陶瓷圆盘换能器起到的作用和一般的换能器相同，主要用于发射并接受超声波;而在压电陶瓷圆盘换能器的上面是Cymbal阵列接收器，主要由引出电缆、Cymbal换能器、金属圆环和橡胶垫圈组成，用作超声波接收器，接受压电陶瓷圆盘换能器频带外产生的多普勒回拨信号。

超声波换能器结构三、超声波换能器原理超声波换能器，其实就是频率与其谐振频率相同的压电陶瓷，利用的是材料的压电效应将电能转换为机械振动。

一般情况下，先由超声波发生器产生超声波，经超声波换能器将其转换为机械振动，再经超声波导出装置、超声波接收装置便可产生超声波。

超声波换能器原理四、超声波换能器应用(1)超声波清洗机利用超声波在清洗液中不断地进行传播来清洗物体上的污垢，其超声波振动频率便是由超声波换能器决定的，可根据清洗物来设定不同的频率以达到清洗的目的。

(2)超声波焊接机利用超声波换能器产生超声波振动，振动产生摩擦使得焊区局部熔化进而接合在一起。

(3)超声波马达中并不含有超声波换能器，只是将其定子近似为换能器，利用逆压电效应产生超声波振动，通过定子与转子的摩擦进而带动转子转动。

(4)超声波减肥利用超声波换能器产生机械振动，将脂肪细胞振碎并排出体外，进而达到减肥的效果。

2、超声波换能器的工作原理(1)超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。

电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。

(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

(3)超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。

超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。

40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

超声波换能器工作原理
超声波换能器是一种将电能转化为声能的器件。

其工作原理基于压电效应和逆压电效应。

压电效应指的是当某些晶体在受到外加电压的作用下，会发生形变或产生电荷，这种晶体被称为压电晶体。

例如，一些合成的晶体材料，如钛酸铅（PZT），在受到压力变化时，会在晶
格中产生电荷。

通过将电压施加在压电晶体上，可以引起晶体的形变。

逆压电效应是指压电晶体在受到外力（声波）作用下会发生电荷的变化。

当声波传播到压电晶体上时，晶体会产生变形，从而在晶格中产生电荷。

这个电荷可以被采集和测量。

基于以上原理，超声波换能器通过将电压施加在压电晶体上，引起晶体的形变。

当外界传来声波时，压电晶体会产生电荷的变化。

这个电荷变化可以被测量，从而得到声波的信息。

超声波换能器在超声波成像、声纳、声测、牙科器械等领域广泛应用。

其优势包括频率范围宽、输出功率高、响应速度快等。

超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而它自身消耗很少一部分功率（小于10%）。

所以，使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。

超声波换能器分类：1、柱型2、倒喇叭型3、钢后盖型4、中间夹铝片型主要适用于超声波塑料焊接机、超声波切割刀、超声波金属焊接机，超声波清洗机，超声波声化学设备等。

超声波换能器在合适的电场激励下能发生有规律的振动，其振幅一般10μm左右，这样的振幅要直接完成焊接和加工工序是不够的。

连上通过合理设计的变幅杆后，超声波的振幅可以在很大的范围内变化，只要材料强度足够，振幅可以超过100μm。

因加工方式和要求不同，换能器的工作方式大致可分为连续工作（如花边机，CD机，清洗机，拉链机）和脉冲工作（如塑料焊机），不同的工作方式对换能器的要求是不同的。

一般而言，连续式工作几乎没有停顿时间，但工作电流不是很大，脉冲工作是间歇的，有停顿，但瞬间电流很大。

平均而言，二种状态的功率都是很大的。

使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。

换能器的频率相对而言还比较直观些。

该频率是指用频率（函数）发生器，毫伏表，示波器等通过传输线路法测得的频率，或用网络阻抗分析仪等类似仪表测得的频率。

一般通称小信号频率。

与它相对应的是上机频率，即客户将换能器通过电缆连到机箱上，通电后空载或有载时测得的实际工作频率。

因客户匹配电路各不相同，同样的换能器在不同的驱动电源（电箱）表现出来的频率是不同的，这样的频率不能作为交流讨论的依据。

让换能器和驱动电源、模具良好配合以形成一台完整的超声波设备可以简称为匹配。

由于匹配对整机性能的影响是决定性的，无论怎样强调匹配的重要性都不为过。

匹配最主要考虑的因素是换能器的电容量，其次是换能器的频率。

换能器与驱动电源的匹配主要有4个方面，即阻抗匹配、频率匹配、功率匹配、容抗匹配。

超声换能器的原理
超声换能器是一种能够将电能转化为声能的装置。

它由压电材料制成，压电材料的晶粒排列规则，通过外加电场的作用而发生微小的位移。

当外加电场的方向周期性变化时，压电片中的晶粒也会周期性地振动。

这样，压电片就会产生声波，进而将电能转化为声能。

超声换能器的工作原理基于压电效应和反压电效应。

压电效应指的是某些特定的晶体或陶瓷材料在受到力或压力作用下会产生电荷分布不对称，从而生成电压。

反压电效应则是指当这些晶体或陶瓷材料受到外加电压时，会发生形变或位移。

在超声换能器中，应用了压电和反压电效应。

压电片是超声换能器的关键组件，它通常由PZT（铅酸钛锆）陶瓷材料制成。

当外加电压施加到压电片上时，它会引起压电片的厚度发生微小的周期性变化。

这个变化导致了超声波的产生和发射。

同时，当超声波通过压电片时，它也会使压电片发生反压电效应，产生微小的电压信号。

超声波在超声换能器中的传播是由压电片的振动和反压电效应共同完成的。

压电片的振动激发了超声波的产生，并将声波传送到被测物体。

当超声波在物体中传播时，它会遇到不同的介质和物体界面，从而发生折射、反射和散射。

当超声波反射回超声换能器时，它会导致压电片发生反压电效应，产生电压信号。

通过测量这个信号，我们可以获取被测物体的信息，例如距离、形状和物性等。

总之，超声换能器利用压电效应和反压电效应，将电能转化为声能，并实现声能和电能之间的相互转换。

它在医学、工业、军事等领域有着广泛的应用，如超声成像、超声清洗和超声检测等。

超声换能器工作原理1.引言1.1 概述概述超声换能器是一种重要的电声转换器件，广泛应用于工业、医学、科研等领域。

它通过电能与机械振动的转换，实现了声波的产生和接收。

在不同的应用领域中，它具有不同的工作原理和结构。

超声换能器的工作原理基于压电效应和回声原理。

当施加高频电场到压电材料上时，由于压电效应的存在，压电材料会发生微小的形变。

这种形变将产生机械振动，并通过传导介质传播出去，形成了超声波。

超声波在超声换能器的结构中发挥着至关重要的作用。

超声换能器的结构通常由压电材料和负载材料组成。

压电材料是产生超声波的关键部分，它具有良好的压电性能。

负载材料用于接收超声波，并将其转换回电能。

除了压电材料和负载材料，超声换能器还包括了传导介质和机械辐射面等组成部分。

超声换能器广泛应用于医学领域，例如超声检测和超声治疗。

它可以通过发射和接收超声波来对人体进行观察和治疗。

在工业领域，超声换能器可用于测量、清洁和焊接等应用中。

此外，随着科技的发展，超声换能器还有着广阔的应用前景，尤其是在无线电通信、物联网和汽车技术等领域。

总体而言，超声换能器是一种具有重要作用的电声转换器件。

通过压电效应和回声原理，它实现了电能与声能的相互转换。

在不同的应用领域中，超声换能器发挥着重要的作用，并且有着广阔的发展前景。

通过进一步研究和技术创新，相信超声换能器将在未来的科技领域中发挥更大的作用。

1.2 文章结构文章结构部分的内容：本文共分为引言、正文和结论三个部分进行叙述。

引言部分主要概述了超声换能器工作原理的研究背景和重要性。

首先介绍了超声换能器的定义和作用，然后简要解释了超声换能器的结构和组成。

最后明确了本文的目的，即深入分析和总结超声换能器的工作原理，展望其在未来的应用前景。

正文部分是本文的重点部分，主要讲述了超声换能器的工作原理。

首先详细介绍了超声换能器的定义和作用，包括其在医学、工业和生物科学等领域的广泛应用。

然后着重解释了超声换能器的结构和组成，包括压电材料和电极的选择以及超声波的产生和传播原理。

超声波换能器的结构及原理超声波的发射和接收，需要一种电-声之间的能量转换装置，这就是换能器。

超声换能器，也即超声传感器，是超声波流量计中的重要组成部分。

通常所说的超声换能器一般是指电声换能器，它是一种既可以把电能转化为声能、又可以把声能转化为电能的器件或装置。

换能器处在发射状态时，将电能转换为机械能，再将机械能转换为声能；反之，当换能器处在接收状态时，将声能转换为机械能，再转换为电能。

超声换能器通常都有一个电的储能元件和一个机械振动系统。

人们为研究和应用超声波，己发明设计并制成了许多类型的超声波发生器，目前使用较多的是压电型超声波发生器，而压电材料有单晶体的、多晶体复合的，如石英单晶体，钛酸钡压电陶瓷、锆钛酸铅压电陶瓷复合晶体(PZT)、PVDF等。

压电型超声波换能器是借助压电晶体的谐振来工作的，即晶体的压电效应和逆压电效应。

其结构原理如图3所示：图3超声波换能器结构原理图超声波换能器是一个超声频电子振荡器，当把振荡器产生的超声频电压加到超声换能器的压电晶体上时，压电晶体组件就在电场作用下产生纵运动。

压电组件振荡时，仿佛是一个小活塞，其振幅很小，约为(1～10) m ，但这种振动的加速度很大，约(10～10 3 ) g，这样就可以把电磁振荡能量转化为机械振动量，若这种能量沿一定方向传播出去，就形成超声波。

当在超声换能器的两电极施加脉冲信号时，压电晶片就会发生共振，并带动谐振子振动，并推动周围介质振动，从而产生超声波。

相反，电极间未加电压，则当共振板接收到回波信号时，由逆压电效应，将压迫两压电晶片振动，从而将机械能转换为电信号，此时的传感器就成了超声波接收器。

通常压电型超声波换能器可以等效地看作一个电压源和一个电容器的串联电路，如图 4（a）所示，也可以等效为一个电流源和一个电容器地并联电路，如图4（b）所示。

如果用导线将压电换能器和测量仪器连接时，则应考虑连接导线地等效电容、等效电阻、前置放大器地输入电阻、输入电容。

超声换能器的工作原理一、超声换能器概述超声换能器是一种将电能转化为机械振动能的装置，其主要作用是将电信号转化为超声波信号，从而实现超声成像、测量、清洗等应用。

超声换能器广泛应用于医疗、工业、军事等领域。

二、超声换能器的构成超声换能器主要由压电陶瓷和金属壳体组成。

其中，压电陶瓷是超声换能器的核心部件，它可以将电信号转化为机械振动，并且可以将机械振动转化为电信号。

金属壳体则起到保护和固定压电陶瓷的作用。

三、压电效应原理压电效应是指在某些晶体中，当施加外力时会引起晶体内部产生极化现象，从而产生外场。

当施加外场时，则会引起晶体内部的形变或者位移。

这种现象被称为压电效应。

四、压电陶瓷的工作原理1. 压电陶瓷材料的选择目前常用的压电材料主要有PZT（铅酸钛）、PZN（铅锆酸钠）和PMN（铅镁酸钠）等。

其中，PZT是应用最广泛的一种材料。

2. 压电陶瓷的制备压电陶瓷的制备主要包括原料的选择、混合、成型、烧结等过程。

其中，PZT的制备需要严格控制其成分比例和烧结温度等参数。

3. 压电陶瓷的性能压电陶瓷具有良好的压电效应和介电性能，可以将高频电信号转化为机械振动，并且可以将机械振动转化为电信号。

此外，压电陶瓷还具有高稳定性、高灵敏度和高可靠性等特点。

五、超声换能器的工作原理1. 发射模式当超声换能器接收到高频电信号时，压电陶瓷会产生机械振动，并且把这些振动传递到金属壳体上。

随着振动频率的增加，金属壳体就会发出超声波信号。

2. 接收模式当超声波信号经过物体后返回到超声换能器时，金属壳体会将超声波信号转化为机械振动，并且将这些振动传递到压电陶瓷上。

压电陶瓷则会将这些机械振动转化为电信号，从而实现超声波信号的接收。

六、超声换能器的特点1. 高频率超声换能器可以发射和接收高频率的超声波信号，其工作频率一般在1MHz以上。

2. 高灵敏度由于压电陶瓷具有高灵敏度和高稳定性等特点，因此超声换能器具有较高的灵敏度和可靠性。

3. 宽频带超声换能器的工作频带一般比较宽，可以覆盖多种不同的应用场景。

超声波换能器原理§1.1 换能器的用途和基本原理一.换能器的广义概念用于实现不同形式的能量相互转换的仪器或器件可以通称为换能器。

例如：把音频电信号转换成可闻声，或者把可闻声转换成音频电信号，实现电能与声能相互转换的电声换能器，如扬声器（喇叭）、耳机、话筒等；实现电能与磁能相互转换的电磁换能器，如通以电流而可以产生磁场力的电磁铁，又如录音磁头可以把音频电信号转换成磁信号而记录到磁带上，或者把磁带上的磁信号转换成音频电信号，然后经放大处理，再由电声换能器转换成可闻声。

实现电能与机械能相互转换的机电换能器，如电动机是输入电流产生磁场力，然后推动电枢转动，而发电机则因电枢转动并通过磁场作用而产生电流。

又如电唱机的拾音头，唱针沿唱片沟纹槽移动而产生音频机械振动并转换输出音频电信号，经放大处理后再由电声换能器转换成可闻声。

实现电能与光能相互转换的光电换能器如白炽灯泡、太阳能蓄电池（光电池）、光电二极管等电激发光器件。

此外，还有实现电能与化学能相互转换的器件，如蓄电池放电时是把化学能转变为电能，而它在充电时则又将电能转换为化学能。

实现电能与热能相互转换的器件就更多了，如电炉、电烤箱、电饭煲、电炒锅、电热杯、电热毯、电热梳、电烙铁、电熨斗等是由电能单向转换为热能的器件，而热电偶则是由热能转换为电能的器件，家用电器中新兴的电磁灶，是由电能激励的磁场作用在金属器皿上形成涡电流而使金属器皿发热，微波炉是由电能激发出微波（电磁能）再进一步使食物发热...总而言之，能够起到转换能量形式的器件种类繁多并且还会不断有新的类型出现，从广义上讲，可以笼统地把它们都称为换能器。

但是，在检测技术中所讲的换能器是有着特定的定义的，也就是本教材所要阐述的换能器。

二.换能器的标准定义在工程检测技术中所讲的换能器，是特指能够从一个系统接收信号而向另一系统输出信号，接收信号与输出信号属于不同的能量形式，但输出信号能表现输入信号某些特征的器件。

超声换能器的工作原理
超声换能器是一种将电能转换为机械能的装置，它的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

超声换能器由压电陶瓷材料和金属电极组成，当外加电场作用于压电陶瓷材料时，会使其发生形变，从而产生声波。

反之，当声波作用于压电陶瓷材料时，会使其发生形变，从而产生电信号。

在超声波的发射过程中，电源会向超声换能器提供一定的电压，使其产生高频振动，从而产生超声波。

超声波的频率通常在1MHz到100MHz之间，具有高频、高能量、高方向性等特点，可以穿透物体并在其内部产生反射，从而实现对物体的检测和成像。

在超声波的接收过程中，超声波会穿过物体并在其内部产生反射，反射波会被超声换能器接收并转换为电信号，电信号经过放大和处理后，可以得到物体内部的信息，如结构、缺陷、密度等。

超声换能器广泛应用于医学、工业、军事等领域，如超声诊断、无损检测、材料分析等。

在医学领域，超声波可以用于检测人体内部的器官、组织和血管等，具有无创、无辐射、安全可靠等优点。

在工业领域，超声波可以用于检测材料的缺陷、厚度、硬度等，具有高效、精准、经济等优点。

超声换能器的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

它具有高频、高能量、高方向性等特点，
广泛应用于医学、工业、军事等领域，为人们的生产和生活带来了巨大的便利和效益。

这是一个作自由振动但有阻尼的换能器的对数减缩它等于rm2f0m对于qm大的换能器其频带宽度窄在谐振频率点上有较高的灵敏度即谐振峰尖锐一个短促的电脉冲就能使高qm值的发射换能器有一个较长持续时间的振铃存在就像敲锣击一下就会响一阵然而在检测技术应用中则不希望出现这种振铃干扰或者在接收时会因滤波作用即截止频率范围窄而使输出的电信号不能准确代表真实的宽频带超声脉冲同样以敲锣为例击一下马上用手捂住锣面则锣声短促即止
１－２
图1.1 电动式换能器基本结构示意图 我们知道，在电磁学中有下述关系式： F=Bli 和 e=Blυ 式中：F-作用力；i-电流；B-磁感应强度；l-导体长度；υ-导体运动速度；e-感应电势 根据电磁感应原理，对位于磁场中的导体通入电流i时，将有电磁作用力F作用于导体（如果磁场恒定不变，则电磁力F的大小与电流i成正比），根据左手定 则，导体将会在输入电流与磁场内磁力线相交平面的垂直方向产生位移（当电流方向改变时，作用力的方向也同时改变），这样就会带动与导体连接的振动膜 运动，进而推动振动膜周围的传声介质而发射机械振动波（声波）。相反，当与导体连接的振动膜受机械振动波（声波）作用而振动时，带动导体在磁场中运 动，切割磁力线，就会在导体两端产生感应电势，其方向决定于右手定则，这种感应电势即可作为接收信号输出。在实际应用中，通常在换能器外壳上附设体 积很小的升压变压器，把音圈上的感应电势升压后再输出。 常见的电动式换能器有动圈式扬声器及话筒，或带式传声器等。电动式换能器的结构简单牢固，方向性强，电声效率高，但由于其结构所限，不适用于高频场 合而多用于低频情况下工作，如音响装置中的低音扬声器。 4.电磁式换能器：这是利用电磁作用力和磁路中磁阻变化而起换能作用的器件，其结构如图1.2所示。
图1.4 电磁-声换能器在导电金属中激发超声波的基本作用原理示意图 在图1.4中，Bz为方向平行与板面的磁感应强度，Br为方向垂直与板面的磁感应强度；g为涡流的电流密度，它与输入电流方向相反。根据右手定则可确定洛伦 兹力F的方向在（a）中垂直于Bz与g的平面（垂直于板面）--激发纵波，在（b）中垂直于Br与g的平面（平行于板面）--激发横波。 根据电磁感应原理，在感应磁场B中作用于以速度V移动的电荷e上的力F（即洛伦兹力）有：F～eVB。当把通有交变电流i的线圈置于导电体上时，导电体中的 微小体积元dV中感应出以e和V确定的电流密度为g的涡电流。因此：F～gB，矢量g、B和F相互垂直且g与i反向（注意，由于交变电流存在趋肤效应，故dV应是 靠近导电体的表面）。 在接收超声波（如反射回波）时，响应于声压作用力使体积元dV在恒磁场B中振动，因此受力F’～eV’B，V’为振动速度。此力使带电质点运动产生电流密度 为g的交变电流即涡流。该涡流使配置在导电体上的检测线圈中感应产生感应电势（感应的交变电流）作为接收信号，其频率与接收到的超声波有相同的频 率，其大小则随有电致伸缩效应的多晶材料在经受外加应力产生应变时，其总的极化强度将会发生变化，即表现为电极化（产生电场）。 因此，电致伸缩效应可以说与电极化现象有关（自极化）。 从上述的压电效应和电致伸缩效应的结果来看，两者有几乎相同的表现形式。其中，正压电效应的表现结果与逆电致伸缩效应相当，而逆压电效应的表现结果 则与正电致伸缩效应相当。因此就宏观上来看，在实际应用中常把两者通称为压电效应，但必须注意到它们的物理意义有实质上的不同。在超声检测技术中， 对压电材料施加交变电场，该材料将沿电场方向发生交变应变，从而能在与它紧密接触的介质中激发出机械振动波-超声波。反之，对压电材料施加交变应力 （即受到超声波的作用）而使该材料发生交变应变时，则会在该材料上产生交变电场，从而达到接收超声波的目的。 利用电致伸缩效应现象的压电换能器常用压电陶瓷，如锆钛酸铅（PZT）、钛酸钡（BaTiO3）、铌酸铅（PbNb2O3）等。 压电式换能器的主要特点是电声转换效率高，特别是接收灵敏度高，但其机械强度较低（脆性大），因而在大功率应用上受到限制（不过目前的最新技术已能 达到数百瓦到上千瓦的声辐射功率）。此外，某些单晶材料容易溶于水而失效（水解）。 2.磁致伸缩式换能器 磁致伸缩式换能器利用了磁致伸缩效应，这时特定合金材料结晶结构的物理特性，即某些铁磁体及其合金，以及某些铁氧体中的磁畴，在其自发磁化方向上的 长度可能与其它方向上的不同。当有外加磁场作用时，由于这种磁畴将发生转动，使其磁化方向尽量与外磁场方向趋于一致，从而使该材料沿外磁场方向的长 度将发生变化，表现为弹性应变（当然，这种变形引起的应变是很小的，约在10-5~10-6之间）。这种现象即是磁致伸缩效应。相反，具有磁致伸缩效应的材料 在经受外加应力或应变时，其磁化强度也会发生改变，此即为逆磁致伸缩效应。 这样，在对磁致伸缩材料施以交变磁场时，该材料将沿磁力线方向发生磁致形变，从而可以在与它表面紧密接触的介质中激发出机械振动波-超声波。同样， 利用逆磁致伸缩效应则可达到接收超声波的目的：施加到磁致伸缩材料上的应变（弹性应力-超声波作用力）将使处在外加磁场中的该材料其磁场的磁通密度 发生变化（此即所谓磁弹性效应），从而使位于该材料表面上的检测线圈中将因磁通密度变化而产生感应电势，可以用作磁弹性效应的信号，达到接收超声波 的效果（注意磁场方向应和应力方向-超声波产生的质点振动方向一致）。 根据磁致伸缩的变化状态，可以分为： [1]线型磁致伸缩：在发生应变时，材料的体积不变，但在长度方向上伸缩变化的程度大，这是磁致伸缩式换能器主要应用的类型。但是，它只能在居里温度 以下的情况发生，若温度超过居里点后将只能存在体积型磁致伸缩。 [2]体积型磁致伸缩：在发生应变时，材料的体积也会发生变化。 磁致伸缩式换能器主要用于低频大功率的场合，这与其频率受限制和受磁性材料特性参数限制的因素有关，它特别是在功率超声应用领域中有着广泛应用，其 特点主要是机械强度高，性能稳定，水密要求低（不会水解）。但是，它的涡流和磁滞损耗较大，电声转换效率不如压电式换能器，而且通常需要有较大的激 励电能以用于大功率场合。 需要注意的是，在施以交变磁场时，由于趋肤效应的影响会使透入深度受到限制，因此这种磁致伸缩效应所波及的范围仅限于材料表面。在产生超声波时，超 声波的强弱取决于材料表层交变磁场的强度，此外，传声介质与材料表面接触的紧密程度（声耦合）也极为重要。 常用于磁致伸缩式换能器的材料有金属镍、金属钴、铁钴合金、铁镍合金、镍铁氧体、镍锌铁氧体、镍铜铁氧体等。 3.电动式换能器 这是一种把电能转换成机械能，或把机械能转换为电能的装置，其结构如图1.1所示，与膜片相连的圆筒上有细漆包线缠绕的线圈即音圈，该圆筒套在中心磁 导体上。

换能器产生超声波的原理
换能器是一种将电能转化为机械振动能的装置，广泛应用于医疗、工业和科学等领域。

换能器产生超声波的原理是基于压电效应，在电场作用下产生机械振动。

压电效应是指一些晶体在受到外加电场作用时，会发生形变，从而产生机械振动。

这种晶体被称为压电晶体，如石英、铅锆酸钛等。

换能器中常用的压电晶体是铅锆酸钛晶体。

换能器的结构一般由压电陶瓷片和金属振动体组成。

压电陶瓷片置于金属振动体的一端，并通过螺丝或胶水固定。

金属振动体通常为圆柱形，也有其他形状。

换能器的另一端连接电极，实现电能输入。

当电压施加在换能器的电极上时，电场在压电陶瓷片中产生，引起压电效应。

压电陶瓷片会在电场的作用下发生形变，产生机械振动。

振动的频率和振幅与施加在电极上的电压成正比。

换能器结构中的金属振动体起到了放大和聚焦的作用。

当压电陶瓷片振动时，机械能会通过金属振动体传递，并进一步放大和集中在振动体的一端。

这样，振动体的一端就成为辐射超声波的源点。

超声波以球面波的形式从源点辐射出去。

超声波是频率超过20kHz的机械波，超出了人类听觉范围。

换能器产生的超声波可以通过介质传播，并在与物体相互作用时产生一系列现象。

超声波在物体中
的传播和反射会产生回波，通过接收回波可以获取物体的信息，实现诊断、测量、探测等功能。

总结起来，换能器产生超声波的原理是通过压电效应，在电场作用下引起压电晶体的机械振动。

振动通过金属振动体放大和聚焦，形成超声波源点。

超声波辐射出去，通过介质传播并相互作用于物体，产生回波，实现超声波的应用功能。

超声压电换能器定义原理
超声压电换能器是一种能够将电能和超声波能量相互转换的装置。

这种装置通常基于压电效应，即一种物质在受到机械应力时会产生电荷分布不均，从而产生电势差，实现电能到机械能的转换，或反之。

以下是超声压电换能器的定义和工作原理：
定义：
超声压电换能器是一种利用压电效应实现电能到超声波能量或反之转换的装置。

它通常由压电陶瓷或压电聚合物等材料制成，能够在输入电信号的作用下产生超声波振动。

工作原理：
1. 压电效应：超声压电换能器的基础是压电效应，即某些晶体或材料在受到机械应力时会发生形变，从而在其表面产生电荷分布不均。

这一过程也可以反过来，即在材料表面施加电场会导致材料发生机械形变。

2. 振动发生器：超声波压电换能器通常包含一个压电陶瓷片或其他压电材料。

当在这个片上施加交流电信号时，由于压电效应，材料表面会发生振动，产生超声波。

3. 传播超声波：通过合适的设计和材料选择，超声波能够在空气或液体中传播。

这样，超声波就可以被用于测量、成像、清洗等应用。

4. 检测反馈：超声波也可以用于检测。

在这种情况下，当超声波遇到物体表面时，部分能量被反射回来。

通过测量反射波的特性，可以获取关于物体表面或内部的信息。

超声压电换能器的应用非常广泛，包括超声波传感、医学超声成像、清洗、焊接、液体处理等领域。

不同的应用需要不同类型和设计的超声压电换能器。

超声换能器的原理及设计
超声换能器是一种将电能转换为机械振动能的装置，其原理是利用压电效应将电能转换成机械振动能，并将机械振动能转换成电能。

它由压电陶瓷、电极、塑料外壳等部件组成。

超声换能器在医学、工业、军事等领域有着广泛的应用，比如在医学领域中，它可以用于超声检查、超声切割、超声治疗等方面。

超声换能器的设计需要根据具体的应用要求进行，其中包括工作频率、输出功率、尺寸、材料等方面。

设计时需要考虑到换能器的电学特性、机械特性、热特性等因素，并且需要进行实验验证，以确保设计的可靠性和稳定性。

除了设计方面，超声换能器的制造也是十分重要的。

制造过程中需要注意材料的选择、制造工艺、尺寸精度等方面，以确保换能器的性能优良。

此外，对换能器的检测和调试也是必不可少的步骤，以确保其符合技术要求和具备良好的稳定性。

总之，超声换能器的原理及设计是一个复杂的领域，需要融合电学、机械学、材料学等多个学科的知识。

只有通过精心的设计和制造，才能生产出具有良好性能的超声换能器，并为各行业的应用提供支持。

- 1 -。

超声波换能器超声波换能器，是一种将电能转换为超声波能量的设备。

它广泛应用于医学、工业、军事和科学研究等领域，具有非常重要的作用。

本文将从超声波换能器的工作原理、应用领域以及发展趋势等方面进行探讨。

一、超声波换能器的工作原理超声波换能器是由压电陶瓷材料和金属材料组成的复合材料制成的。

当施加电场或机械应力时，压电材料会发生形变，并将电能转换为机械能；反之，施加机械应力时，压电材料会发生电场变化，将机械能转换为电能。

超声波换能器利用压电效应的双重转换特性，将电能转换为机械能，再由机械能转换为超声波能量。

二、超声波换能器的应用领域1. 医学领域：超声波换能器是超声医学成像的核心部件之一。

它可以发送超声波信号并接收回波信号，实现对人体组织的成像。

同时，它还可以用于超声诊断和超声治疗等领域。

2. 工业领域：超声波换能器被广泛应用于工业的检测与测量领域。

例如，利用超声波换能器可以检测材料的厚度、密度和缺陷等信息。

此外，它还可以应用于超声焊接、超声清洗和超声切割等工艺中。

3. 军事领域：超声波换能器在军事领域有着重要的应用。

例如，在水下声呐系统中，超声波换能器可以将电能转换为水下的声波信号，实现潜艇的探测和定位。

4. 科学研究领域：超声波换能器在科学研究领域的应用非常广泛。

例如，它可以用于实验室的材料分析、流体力学研究和声学研究等领域。

三、超声波换能器的发展趋势1. 小型化：随着科技的不断进步，超声波换能器正向着小型化的方向发展。

体积小、重量轻的超声波换能器可以更为方便地集成到各种设备中，提高其应用的灵活性和便捷性。

2. 多功能化：超声波换能器的功能越来越多样化。

除了传统的超声成像和检测功能外，目前还发展出了超声药物输送、超声治疗和超声定向传输等新功能。

这些新功能的出现，不仅可以提高医学诊疗效果，还有助于拓展其他领域的应用。

3. 高频化：随着超声波换能器技术的发展，高频超声波换能器正逐渐取代传统低频超声波换能器。

pzt超声换能器原理及结构PZT超声换能器是一种常用的压电陶瓷换能器，它通过压电效应将电能转化为声能。

PZT超声换能器的原理和结构具有独特功能和指导意义。

下面将为大家详细介绍。

PZT超声换能器的原理是基于压电效应。

压电效应是指某些晶体在受到压力或拉伸时，会产生电荷分离，从而形成电势差。

而PZT超声换能器采用的是铅酸钛压电陶瓷，当施加电压时，陶瓷内部的晶格结构会发生畸变，导致正负电荷分离。

这种电荷分离会引起陶瓷的体积变化，从而产生声波。

PZT超声换能器的结构主要包括压电陶瓷片和电极。

压电陶瓷片是PZT超声换能器的核心部件，通常为圆形、方形或矩形。

它具有良好的压电性能和机械强度。

而电极用于施加电压和收集由陶瓷片产生的电荷。

当外部电源施加电压时，电极将电荷输送到压电陶瓷片的内部，导致压电陶瓷片产生形变。

这种形变会在超声换能器的表面产生声波，声波的频率与施加的电压频率相同。

因此，通过调整电压的频率和幅值，我们可以控制PZT超声换能器产生的声波的频率和强度。

PZT超声换能器由于其特殊的原理和结构，在许多领域都有广泛的应用。

例如，医学领域利用PZT超声换能器的声波特性进行超声诊断，可以检测人体内部的结构和病变。

此外，PZT超声换能器在工业领域也被广泛应用，用于探测材料的缺陷和质量检测。

为了充分发挥PZT超声换能器的性能，我们需要注意几点。

首先，选用合适的电压和频率，以保证产生理想的声波。

其次，要保证陶瓷片的质量和机械强度，避免因机械损坏导致性能下降。

最后，要定期检测和维护PZT超声换能器，确保其正常工作。

总之，PZT超声换能器通过压电效应将电能转化为声能，其原理和结构具有独特功能和指导意义。

它在医学、工业等领域的应用广泛，具有重要的意义。

我们应充分发挥其性能，注意选用合适的电压和频率，保护好陶瓷片的质量，定期检测和维护，以确保其正常运行。
