在这里，空间太冷，太潮湿
在这里，空间太热，太潮湿
在这里，空间太冷，湿度OK
在这里，空间太热，湿度OK
相对湿度设定值转变成
/2790℉℃
/32100℉℃
/2180℉℃
/38110℉℃
/43120℉/49
/450℉℃
30℉1℃
/-40℉℃
/1060℉℃
/1670℉℃
R410a/R407c --高效率的环境友好钛水换热器--耐腐蚀性，用回收热量加热池水。
涡旋式压缩机--能耗低，运行安静，位于室外的空气流中。
STN
带自我诊断的自动化
控制系统。
无毒性，无致敏性过
滤--更换过滤器将不
会导致真菌或细菌的
ERV核心--减少室外
空气的负载高达80％。
风扇和电机--高能效，
低噪音，可变速。
工业级传感器--日本
Ohizumi & Shibaura，
世界上最好的。
RH 性能参数07RH 性能参数
泳池
参照技术参数表
泳池除湿热泵机组
池水循环水管连接示意图
1. 泳池
2. 截止阀
3. 过滤器1
2
3
4
5
6 7
8
9 10
6. 压力表
7. 避震软管
8. 泳池除湿热泵机组
送风口回风口
闸阀水流开关
电磁阀
M
70℃防火调节阀溢水口
就近接入雨水井
回水口
出水口
排气阀止回阀 风管止回阀橡胶软接溢水口。
三集一体热泵的定义及功能作用
所谓的三集一体热泵在泳池恒温除湿专业是没有这种叫法的，只是最初一些厂家在产品销售过程中自定义的一种名称，为了方面以后的销售，为了增加产品卖点而已。
三集一体热泵具体来讲，应该是以除湿为主的三集一体除湿热泵。
泳池恒温除湿热泵一般可以包括下面7中功能中的几种：1.室内空气的除湿2.泳池水的恒温 3.室内的新风 4.室内的排风 5.夏季的制冷 6.冬季的采暖7.泳池水的初始加热等7种功能。
这其中由于各个地区的气候环境和泳池的周边环境的差异，满足的功能不一样。
但是有一点是三集一体热泵必须满足的，那就是室内空气的除湿，然后由于三集一体热泵具有全热回收功能，回收的这部分热量可以转移到泳池水中，也可以用于冬季室内的空气升温，在南方，三集一体热泵回收的热量可以用于室内空气的采暖要求。
而在北方，由于热量守恒定律的原因，一般的泳池水初始加热的热量相当大，在北方冬季采暖的热量也很大，而泳池恒温除湿热泵除湿全热回收室内空气的热量是有限的，一般是需要补充额外的热量来满足泳池水恒温和冬季室内采暖热量的要求。
还有一点就是所有的泳池恒温除湿热泵应该首先以除湿为主，其他的功能由于厂家的技术差异而有区别。
比如说有的品牌的三集一体热泵机组里面只有一个风机，一个风机的话就没有排风功能，并且机组的回风效果也没有双风机的好，这样的设备只能在工程上另外来加排风机来做，无端的增加了工程上的成本。
室内的新风量只能靠室内的负压来吸引新风的摄入。

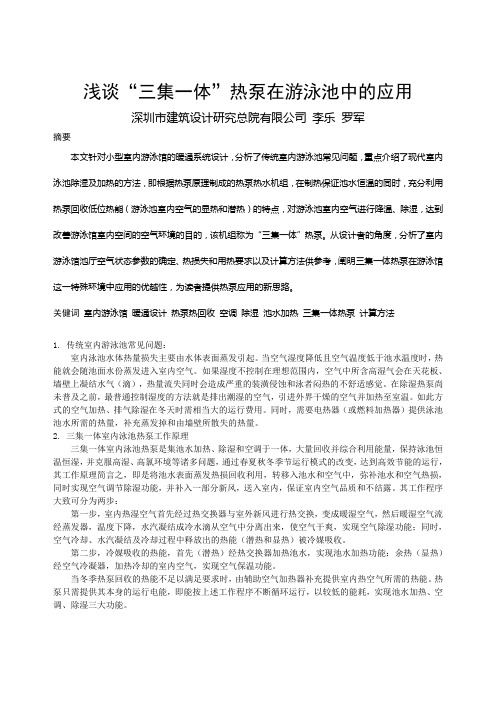

浅谈“三集一体”热泵在游泳池中的应用深圳市建筑设计研究总院有限公司李乐罗军摘要本文针对小型室内游泳馆的暖通系统设计，分析了传统室内游泳池常见问题，重点介绍了现代室内泳池除湿及加热的方法，即根据热泵原理制成的热泵热水机组，在制热保证池水恒温的同时，充分利用热泵回收低位热能（游泳池室内空气的显热和潜热）的特点，对游泳池室内空气进行降温、除湿，达到改善游泳馆室内空间的空气环境的目的，该机组称为“三集一体”热泵。
从设计者的角度，分析了室内游泳馆池厅空气状态参数的确定、热损失和用热要求以及计算方法供参考，阐明三集一体热泵在游泳馆这一特殊环境中应用的优越性，为读者提供热泵应用的新思路。
关健词室内游泳馆暖通设计热泵热回收空调除湿池水加热三集一体热泵计算方法1. 传统室内游泳池常见问题：室内泳池水体热量损失主要由水体表面蒸发引起。
当空气湿度降低且空气温度低于池水温度时，热能就会随池面水份蒸发进入室内空气。
如果湿度不控制在理想范围内，空气中所含高湿气会在天花板、墙壁上凝结水气（滴），热量流失同时会造成严重的装潢侵蚀和泳者闷热的不舒适感觉。
在除湿热泵尚未普及之前，最普通控制湿度的方法就是排出潮湿的空气，引进外界干燥的空气并加热至室温。
如此方式的空气加热、排气除湿在冬天时需相当大的运行费用。
同时，需要电热器（或燃料加热器）提供泳池池水所需的热量，补充蒸发掉和由墙壁所散失的热量。
2. 三集一体室内泳池热泵工作原理三集一体室内泳池热泵是集池水加热、除湿和空调于一体，大量回收并综合利用能量，保持泳池恒温恒湿，并克服高湿、高氯环境等诸多问题，通过春夏秋冬季节运行模式的改变，达到高效节能的运行，其工作原理简言之，即是将池水表面蒸发热损回收利用，转移入池水和空气中，弥补池水和空气热损，同时实现空气调节除湿功能，并补入一部分新风，送入室内，保证室内空气品质和不结露。
其工作程序大致可分为两步：第一步，室内热湿空气首先经过热交换器与室外新风进行热交换，变成暖湿空气，然后暖湿空气流经蒸发器，温度下降，水汽凝结成冷水滴从空气中分离出来，使空气干爽，实现空气除湿功能；同时，空气冷却、水汽凝结及冷却过程中释放出的热能（潜热和显热）被冷媒吸收。
【最新整理，下载后即可编辑】三集一体恒温除湿热泵系统介绍一.泳池状况分析及解决方法泳池池水的热损失主要为池水表面蒸发损失（约占总损失的70～85%），其他如地表面、池底、池壁、管道设备等传热损失只占总热损失的15～30%左右。
池水表面蒸发造成室内泳池空气湿度加大，如不及时采取除湿以控制合适的湿度，天花板、墙壁、玻璃会凝结水滴，对室内装饰产生严重腐蚀，同时人体感觉不舒适。
常规的除湿方式既是外排暖湿空气，补进室外干燥空气并将其加热到室温。
由此可见，常规“加热+空调”方式能源损失很大：冬季一方面需不断补充热量加热泳池水，另一方面又需补充热量加热空气，夏季还需不断补充冷量对引进室外新风进行降温处理。
此设计运行费用较高。
1.能耗较高的解决措施：泳池内90%以上的能量损失是由于池水蒸发造成的，这部分能量大部分以水汽(潜热)的形式存在泳池空气中，如采用传统的通风除湿，一般排风量为每小时3倍的泳池空间容积，这在冬季会造成泳池室内的热量大量损失，在夏季则会造成泳池室内的冷量大量损失。
为了补充泳池损失的能量，在传统通风除湿方式中，游泳池不得不采用锅炉、中央空调等提供大量的热源或冷源向泳池内补充能量，耗费大量的能源费用。
三集一体除湿热泵利用能源再生系统，在春、夏、秋三季完全可采用除湿热泵运行过程中回收的池水表面蒸发的水蒸气热量保持室内空气恒温恒湿和池水恒温。
2.含氯的湿空气解决措施：室内恒温游泳池由于表面水蒸发的原因，导致室内空气相对湿度过高，由于空气中含有氯离子，在遇冷时容易凝结成水，对泳池装饰建筑结构造成腐蚀。
选用三集一体泳池恒温除湿热泵机组，经过合理的系统设计，可以确保室内空间的恒温恒湿、池水的恒温和新风换气，确保空气质量，避免凝结水的产生，保证室内装饰及墙体结构不受损失。
3.局部凝结水解决措施：三集一体除湿热泵在系统设计上，配备了防凝结水装置，在泳池空间死角预先安装防结霜温湿度传感器，确保在任何不利的低温气候情况下，能够预防凝结水的形成，避免含氯离子的凝结水对墙体结构的腐蚀和对内装饰的破坏。
三集一体除湿热泵
三集一体除湿热泵是一种集除湿、制冷、供热于一体的热泵系统，广泛应用于家庭、商业和工业领域。
它能够有效地调节室温和湿度，提供舒适的室内环境。
本文将介绍三集一体除湿热泵的工作原理、优势和应用场景。
工作原理
三集一体除湿热泵利用制冷循环和热泵原理来实现除湿、制冷和供热功能。
其主要组成部分包括压缩机、蒸发器、冷凝器和膨胀阀。
当系统处于制冷模式时，压缩机将低温低压的制冷剂吸入并压缩成高温高压气体，通过冷凝器散热并变成液态制冷剂，然后通过膨胀阀减压降温，进入蒸发器吸收室内热量，实现制冷效果。
而在供热模式下，制冷循环反向运行，将外界空气中的热量吸收并释放到室内，来提供供热效果。
优势
三集一体除湿热泵具有以下优势：
•节能高效：通过热泵原理，能够利用环境热量进行热交换，节能高效。
•调节舒适：能够同时调节室温和湿度，提供更为舒适的室内环境。
•功能多样化：集除湿、制冷、供热于一体，满足不同季节和环境的需求。
•空间节省：相比传统独立设备，三集一体设计节省空间，适用于各种场景。
应用场景
三集一体除湿热泵广泛应用于各种场景，包括：
•家庭：室内空调、地暖等系统的理想选择，提供舒适的居住环境。
•商业：商场、写字楼、酒店等场所，保证室内环境舒适，提升用户满意度。
•工业：办公厂房、仓储等场所，调节环境湿度、温度，提高生产效率。
综上所述，三集一体除湿热泵作为一种多功能、高效节能的热泵系统，在各个领域有着广泛的应用前景。
未来随着科技的不断进步，相信其性能和功能还将得到进一步的提升，为人们的生活和工作提供更好的舒适度和便利性。
市面上，所谓三集一体是集制冷、控温、除湿、池水加热、新风、净化于一体的室内泳池空气品质控制设备，其通过冷冻除湿降温，余热回收，空气净化集中控制，以达恒温恒湿之控制要求的泳池专用除湿设备。
实际上不止三集一体可以说是五集一体了。
三集一体泳池除湿是利用热泵技术吸收进入除湿机组中潮湿空气的能量；转移至池水中以维持水温恒定；被吸收能量的潮湿空气，温度下降，水汽凝结成冷凝水从空气中分离出来，从而使得空气对应湿度降低，实现空气除湿之目的；机组吸收之多余热量传递至空气加热；以保证室内温度恒定。
三集一体泳池除湿机依靠电能持续运转，以较低的能耗，实现恒温，除湿，池水加热的动态平衡；从而保证以较低的成本维持室内空气温湿度，在保证室内空气温湿度的同时，极大的改善室内空气品质；降低室内恒温泳池之运行费用。
环保安全。
泳池专用热泵型恒温除湿机是的环保产品，热泵机组完全采用先进的“谷轮”涡卷式压缩机，电力驱动，无尾气排放。
其运行噪音小，可以放臵于户外，可避免燃油燃气所产生的尾气给环境造成的污染，去除了因液化石油气、柴油的存在引起会所的消防、爆炸隐患。
游泳池是游泳运动的场地,可以在里面活动或比赛。
多数游泳池建在地面，根据水温可分为一般游泳池和温水游泳池。
游泳池游泳运动专门场所。
分室内、室外两种。
正式比赛用池为长50米、宽至少21米、水深1.8米以上；供游泳、跳水和水球综合使用的池，水深1.3～3.5米；设10米跳台的池，水深应为5米。
游泳池水温应保持在27～28°c。
应有过滤和消毒设备，以保持池水清洁。
江苏迪曼德新能源科技有限公司根据数据显示目前主要产地集中在意大利、日本、中国和中国台湾等地，中国在三集一体泳池除湿市场中的地位日益显著。
泳池除湿恒温三集一体机工作原理
三集一体恒温除湿热泵的工作原理是将池水表面蒸发热损回收利用，转移入池水和空气中，在吸收暖湿空气热量的同时，与室外新风进行交换，有效排出室内污浊空气。
与传统的通风除湿相比，平均节约费用40～60％，可充分将室内相对湿度控制在50~75%，保持室内干爽清新，室内和室外一样空气自然舒适。
此外，三集一体恒温除湿热泵内置电子水流保护、压缩机排气温度保护、压缩机高、低压保护等十数项保护，安全性更高，杜绝了易燃易爆等安全隐患。
因此，为了营造四季恒温的泳池环境，三集一体恒温除湿热泵是一种有效的设备选择。
如需了解更多信息，建议咨询泳池设备方面的专家或查阅相关文献资料。
三集一体除湿热泵原理
一、原理介绍
三集一体除湿热泵是一种新型的空调除湿设备，其原理基于热泵技术和制冷循
环原理。
其名称“三集一体”代表着蒸发器、冷凝器和除湿器三个主要部件集成在一起，实现了一体化的设计。
二、工作过程
1.蒸发器：
–在蒸发器中，制冷剂吸收室内空气中的潮气，将潮气中的水分蒸发出来，从而降低空气的湿度。
同时，制冷剂吸收了热量并变成低温
低压气体。
2.压缩机：
–低温低压的气体通过压缩机被压缩成高温高压气体，并输送到冷凝器中。
3.冷凝器：
–在冷凝器中，高温高压气体释放热量，冷却成高压液态制冷剂。
此时，室内空气中的水分已凝结成液态水。
4.膨胀阀：
–高压液态制冷剂通过膨胀阀减压变成低温低压的制冷剂，准备重新进入蒸发器。
5.除湿器：
–除湿器中的制冷剂再次吸收空气中的潮气，周而复始地循环工作，实现了持续的除湿效果。
三、优势与应用
1.高效能除湿：
–三集一体除湿热泵通过循环利用制冷剂的原理，有效地降低了空气中的湿度，具有较好的除湿效果。
2.节能环保：
–与传统脱湿设备相比，三集一体除湿热泵利用制冷剂循环工作，减少了能源消耗，具有节能环保的特点。
3.室内空气质量：
–除湿过程中，三集一体除湿热泵能够有效去除空气中的湿气，改善室内空气质量，有利于健康。
4.应用领域：
–三集一体除湿热泵广泛应用于家庭、办公室、实验室等需要除湿场所，是一种理想的除湿设备。
总的来说，三集一体除湿热泵以其独特的原理和优势，成为了现代除湿设备中的重要一员，为我们提供了更加舒适和健康的生活空间。
Kailipool De-humid Heat Pump Commissioningand Operation Manual凱利浦除濕熱泵調試和操作使用說明書KLP-1501.0這些機組絕不能安裝在易燃和易爆的環境。
只有合格的電工才能安裝、維護和修理這些機組。
不專業的工作人員只能進行基本的維護工作,例如：檢查散熱片和篩檢程式確定的工作狀態,並進行清理。
機組上所示的、被授權者和規範指出的預防措施都要遵守。
當進行維護時,維護人員應該佩帶護目鏡、安全手套和安全帽。
當進行焊接時,手頭應有濕布撲滅意外的火災。
當在機組內工作時,要切斷電源,以免意外的啟動機組或意外的接觸帶電的電線。
2.0以下的游泳池池水的物理和化學參數必須維護：pH值：遊離氯：1-3 ppm總鹼度：80-125 ppm總固溶：≤3000 mg/l鈣硬：200-300 ppm水的正確物理和化學參數的維護是預防熱泵損壞的必要條件標準的環境計算如下：進水水溫：14℃出水水溫：17℃室外空氣溫度：15℃機組正確的運行的臨界條件如下：最高進水水溫：32℃最低進水水溫：10℃室外空氣最高溫度：35℃室外空氣最低溫度：5℃當室外溫度低於5℃時,就要在風管上提供某種加熱系統〔電熱或鍋爐。
運行條件會影響設備的效率3.0凱利浦<KLP>熱泵迴圈泳池內的空氣,除去其中多餘的水份,並回收其潛熱。
所有回收的能量會自動導回泳池水和空氣中。
熱泵並會為泳池持續添加新鮮空氣,以確保泳池中的空氣質量。
3.1濕度控制、泳池水和空氣加熱室內泳池會不斷產生大量濕氣,如果這些濕氣不被除去,濕度將會增大,令環境不舒適及破壞裝修和牆身。
凱利浦<KLP>熱泵透過自動控制系統,除去空氣中多餘的水份並從中回收能量,重新利用來加熱池水和空氣,形成熱迴圈,因此能量花費也可降到最低。
3.2控制凱利浦<KLP>熱泵安裝了恒濕器、空氣恒溫器、水恒溫器和中央控制器。
熱泵會在預設程式下自動運作。
