一、消防水池设置取水口的目的是什么？消防水池的贮水是火灾时的重要消防水源，而这个消防水源的取用可以有两个路径，其中之一就是本次讨论的取水口。
消防水池取水口简单地说，就是与消防水池保持连通的一个小型取水构筑物，其水位与消防水池水位持平，顶部设带锁具的钢盖板，常设于室外或其他便于消防车取水的地点。
故取水口可认为是消防水池的取水路径之一。
消防水池的另一取水路径就是常规设计的室内外消防供水管路。
其中贮存的室内消防用水，通过室内消防供水管路输送到建筑物室内各处；而贮存的室外消防用水，则通过室外消防供水管路输送到各个室外消防供水点。
这其中把消防水源和消防供水管路连接到一起的是消防水泵，那么消防水泵能否正常运行就成为保证系统正常工作的关键所在。
那么在消防水池未设取水口的前提下，如果发生火灾，而此时消防水泵若突遇故障、断电等原因而无法使用的话，则消防水池中的水将无法或者难于用于救火。
虽然发生此种不利状况的概率也许并不高，但对于火灾来说，一旦发生则危险性很大，极易造成巨大的人员伤害和物质损失，所以要尽可能提前做好各项应对措施。
当火灾遭遇室内消防设施供水不利的情况时，若市政管网的供水可靠性很强，那么也可以选择将市政管网的水源经消防车真空泵加压，通过水泵接合器与室内消防管路连接到一起，继续灭火——此种情况就是文章开头所说的，不需设取水口的那类情况。
但本人认为，若消防水池存水无法使用，就意味着供给工程所需的室内外消防用水的重担又会落在市政管网上，而消防时的供水属于长时段内持续地大流量抽水，这会使得工程周边其他企事业单位或者小区的用水受到很大干扰。
另外，毕竟消防水池贮存的能够在一定火灾延续时间内持续灭火的宝贵存水因无法使用而被白白地搁置，这种效果等同于消防水池的整体建设是无价值的，花费大量人力物力设计建造而最终却无法发挥其作用，这是谁也不愿看到的结果。
所以基于以上原因，即使是在市政管网供水可靠性较强的情况下，本人认为也应当酌情考虑增设消防水池取水口，以避免不利状况发生时无法使用消防水池的存水。
本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。
规范规定：根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m。
取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气罐的距离不宜小于60m。
如采取防止辐射热的保护设施时，可减少40m”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m。
取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。
”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。
虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。

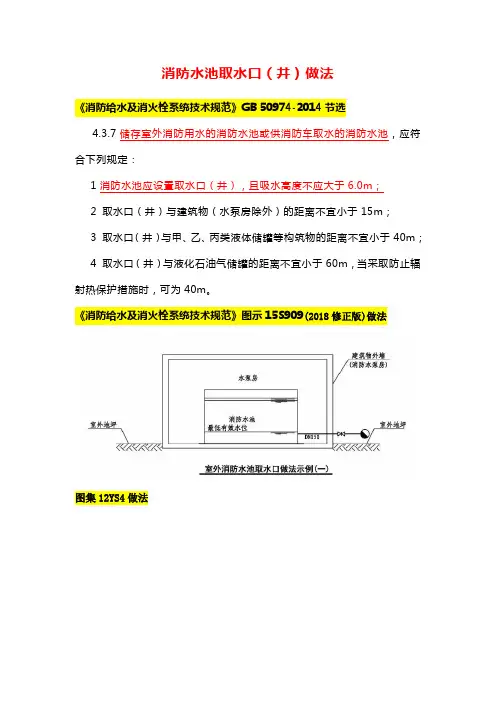

具体做法：1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
消防水池取水口做法
消防水池取水口的做法如下：
1. 选定合适的位置：选择合适的位置，确保消防水池取水口能够方便地与消防车或其他取水设备对接。
2. 设计取水口结构：根据消防水池的位置和形状，设计取水口的结构。
通常包括一个进水管道和一个阀门，用于控制水流的进出。
取水口的设计应尽量简单和易于操作。
3. 安装进水管道：将进水管道连接到消防水池的底部或侧面。
确保管道与水池之间的连接牢固并密封，以防止水泄漏。
4. 安装阀门：在进水管道上安装一个阀门，以控制水流的进出。
阀门可以是手动操作的，也可以是自动控制的，根据实际需要选择。
确保阀门的安装牢固，并测试其打开和关闭的正常功能。
5. 测试和维护：在安装完消防水池取水口后，进行测试以确保水流可正常流通。
定期检查和维护取水口的各个部分，确保其良好运行。
以上是一般情况下的消防水池取水口的做法，具体操作可能会因水池的设计和设备要求而有所不同。
在安装前最好咨询专业人士的意见，以确保取水口的设计和安装符合消防标准和要求。
关于《消水规》对消防水源之市政给水、消防水池、取水口条文理解4.3.1 符合下列规定之一时，应设置消防水池：2 当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于 20L/s 或建筑高度大于 50m；3 市政消防给水设计流量小于建筑室内外消防给水设计流量。
P26【解读 1】第 2 款，一条引入管，室外消火栓设计流量≤20L/s，且建筑高度≤50m，满足压力要求的，可以不设消防水池。
民用建筑中只有体积小于等于 5000 m 3 的单层及多层公共建筑和 50m 以下的住宅适合此项。
注意此处没有水压要求。
但根据讨论，对体积小于等于 5000 m 3 的单层及多层公共建筑和 54m以下的住宅，必须满足流量压力的要求，才能不设室内消防水池。
此处的压力应经计算确定，计算依据主要是本规范第 7.4.12 条，要满足 54m 住宅的室内消火栓的水压要求。
两路室外供水，满足流量要求，市政管网压力达到0.14MPa，可不设室外消防水池。
如果没有两路市政干管，则应储存室外消防用水量，即应设置室外消防水池。
【解读2】第3 款，本条仅说明在市政给水管网流量不满足要求时需设置消防水池，如果流量满足，压力不满足要求（如小于0.14MPa），还是要设室外消防水池。
因为第7.2.8 条规定，火灾时室外管网要满足压力要求。
【解读3】若设置了室外消防水池及室外临时高压给水系统，还是要设一根市政给水管网接入该临时高压消防系统。
4.3.2 消防水池有效容积的计算应符合下列规定：1 当市政给水管网能保证【解读】两路水源，才“能保证”室外消防给水设计流量。
室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求；4.3.4 当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100m 3 ，当仅设有消火栓系统时不应小于 50m 3。
【解读】强条。
消防水池取水口或取水井做法深究YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。
（1）吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。
（2）吸水高度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其和联动系统。
具体做法如下图所示：但这种水泵提升方式存在以下疑问：①水泵的流量是以室外消防用水量、室内消防用水量还是以室内外消防用水量之和确定？②提升水泵只有在室外消防、消防主泵供电或本身故障不能启动时，才需要工作。
吸水高度超6m的消防水池取水口设计SOUTHWESTW ATER&WASTEW ATER西南绐排球V o1.24No.22002吸水高度超6m的消防水池取水口设计在工程设计中,对于除供室内消防水泵取水外,还供室外消防车取水的消防水池应设取水口;且《建筑设计防火规范》(GBJ16—87)第8,3,4条中还规定:供消防车取水的消防水池应保证消防车的吸水高度不超过6m.其目的是为满足消防车的消防水泵吸水高度,便于消防车取水,并能充分利用消防水池的水量.但是,近年来一些高层建筑和多层地下建筑,其地下部分不少为二层或三层,由于目前城市用地紧张等因素,其消防水池多设置在建筑主体的地下层,而且多设置在其底层,以利用部分地下箱式基础.减少其设置在楼层内的诸多不利.由此一来消防水池其池底标高与室外地坪高差则大于6m以上(以地下二层为例,平均层高3.3m,±0.00与室外高差0.3m),而其与室外地坪上停靠的消防车上的消防水泵吸水口轴线高差则更大,即消防水池水深保证不了消防车吸水高度不超过6m这条要求.为解决这一问题,笔者经与消防监督部门协商,对该类消防水池设计了如下两种取水口一种是在满足消防水池取水口与被保护的建筑物应有距离等有关规定前提下,在室外适当位置设一个钢筋混凝土结构进水井作为消防水池取水口.井内径以1.2m为宜,井深不大于4.5rn;并且在室内消防水泵房内设一组消防供水泵,自消防水池吸水,出水管伸至进水井;其流量选取略大于建筑物室外消防用水量,扬程选定按水泵设计流量可抽升人进水井即可.在进水井井壁上方(最高水位0.3m以上)设一个供水泵启动按钮;当火灾发生后,消防车赶赴现场,消防队员打开进水井井盖,开启供水泵启动按钮,则供水泵运转向进水井供水;继之消防车上的水泵吸水管伸人进水井内,则可连续吸水供应火场用水.进水井应设溢流管,溢流水返回消防水池.对于消防水池正常水位在消防车吸水高度6m以内,且有较大余量的,进水井和消防水池之间应设连通管; 连通管自进水井底横向通至消防水池,其管径按建筑物室外消防用水量选取.连通管上设止回阀,水流从消防水池流向进水井,以防止当消防水池水位较大幅度下降时,由供水泵抽吸人进水井的水量倒流回消防水池.进水井还应设置排污管.另一种是用室外消火栓代替消防水池取水口.同样,在消防水泵房内设置一组消防供水泵;吸水管伸人消防水池,出水管与各室外消火栓相连.该组水泵启动按钮设于室外地下消火栓井井壁上侧(对于室外地上式消火栓,启动按钮可设于其阀门井井壁上方);扑救火灾时,消防队员打开室外地下式消火栓井盖,将消防车的消防水泵吸水管接到消火栓出水口上,按动供水泵启动按钮,则水泵运转向室外消火栓供水.该方式其水泵流量应尽量与室外消防用水量趋于一致,并应在室外消火栓管道末端设超压回流管,回流水人消防水池;其水泵扬程以最不利点室外消火栓出口压力不小于10mH0为宜.这样既可满足消防车的消防水泵吸水管直接接在室外消火栓上吸水,也可满足将室外消火栓接上水带往消防车水罐内放水.以上两种设计做法均要求在消防水泵房内设置的消防供水泵吸水应采用自罐式,且应有备用泵,其在启动运行时应有可靠的电源保证;一类建筑按一级负荷要求供电,二类建筑按二级负荷的两回线路要求供电,地下建筑不可低于二级负荷的要求供电. 除仍应设就地启动装置外,还宜在消防控制中心设置启闭供水泵和监测其运行状况的装置.另外,设置在室外取水井(或阀门井)内的水泵启动按钮其结构型式应采用防水式对于有的高层建筑其消防水泵接合器并排设置在外墙内侧形成壁柜式接台器室的,前述的消防供水泵启动按钮则可设置在接台器室内,并应有明显的标记.至于对该类消防水池应采用哪一种取水口形式,可以根据具体情况,综合分析,因地制宜.(深圳市招商供水有限公司刘波供稿)。

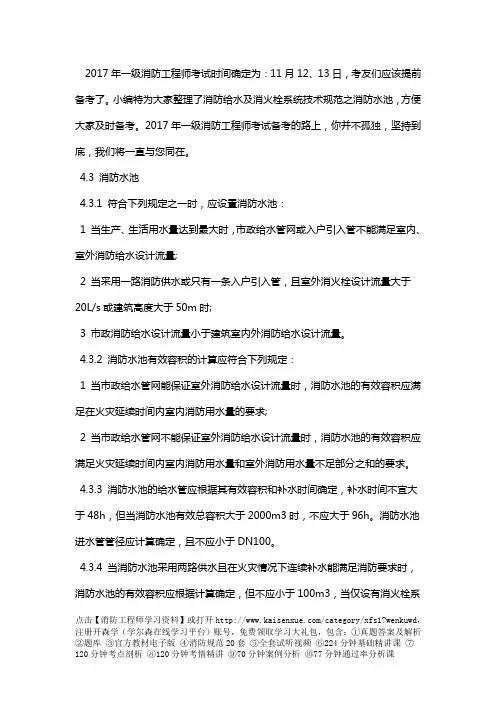

2017年一级消防工程师考试时间确定为：11月12、13日，考友们应该提前备考了。
小编特为大家整理了消防给水及消火栓系统技术规范之消防水池，方便大家及时备考。
2017年一级消防工程师考试备考的路上，你并不孤独，坚持到底，我们将一直与您同在。
4.3 消防水池4.3.1 符合下列规定之一时，应设置消防水池：1 当生产、生活用水量达到最大时，市政给水管网或入户引入管不能满足室内、室外消防给水设计流量;2 当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50m时;3 市政消防给水设计流量小于建筑室内外消防给水设计流量。
4.3.2 消防水池有效容积的计算应符合下列规定：1 当市政给水管网能保证室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求;2 当市政给水管网不能保证室外消防给水设计流量时，消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。
4.3.3 消防水池的给水管应根据其有效容积和补水时间确定，补水时间不宜大于48h，但当消防水池有效总容积大于2000m3时，不应大于96h。
消防水池进水管管径应计算确定，且不应小于DN100。
4.3.4 当消防水池采用两路供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100m3，当仅设有消火栓系点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析统时不应小于50m3。
4.3.5 火灾时消防水池连续补水应符合下列规定：1 消防水池应采用两路消防给水;2 火灾延续时间内的连续补水流量应按消防水池最不利进水管供水量计算，并可按下式计算：3 消防水池进水管管径和流量应根据市政给水管网或其他给水管网的压力、入户引入管管径、消防水池进水管管径，以及火灾时其他用水量等经水力计算确定，当计算条件不具备时，给水管的平均流速不宜大于1.5m/s。
