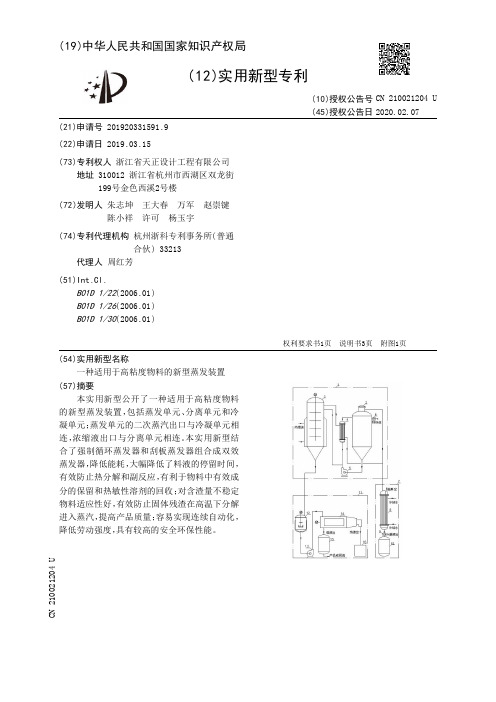

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331591.9(22)申请日 2019.03.15(73)专利权人 浙江省天正设计工程有限公司地址 310012 浙江省杭州市西湖区双龙街199号金色西溪2号楼(72)发明人 朱志坤　王大春　万军　赵崇键　陈小祥　许可　杨玉宇　(74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 周红芳(51)Int.Cl.B01D 1/22(2006.01)B01D 1/26(2006.01)B01D 1/30(2006.01)(54)实用新型名称一种适用于高粘度物料的新型蒸发装置(57)摘要本实用新型公开了一种适用于高粘度物料的新型蒸发装置，包括蒸发单元、分离单元和冷凝单元；蒸发单元的二次蒸汽出口与冷凝单元相连，浓缩液出口与分离单元相连。

本实用新型结合了强制循环蒸发器和刮板蒸发器组合成双效蒸发器，降低能耗，大幅降低了料液的停留时间，有效防止热分解和副反应，有利于物料中有效成分的保留和热敏性溶剂的回收；对含渣量不稳定物料适应性好，有效防止固体残渣在高温下分解进入蒸汽，提高产品质量；容易实现连续自动化，降低劳动强度，具有较高的安全环保性能。

权利要求书1页 说明书3页 附图1页CN 210021204 U 2020.02.07C N 210021204U权　利　要　求　书1/1页CN 210021204 U1.一种适用于高粘度物料的新型蒸发装置，其特征在于，包括蒸发单元（1）、分离单元（11）和冷凝单元（7）；蒸发单元（1）包括强制循环蒸发器（2）、第一浆料循环泵（5）、二效加热器（4）和刮板薄膜蒸发器（3），强制循环蒸发器（2）的出料口与第一浆料循环泵（5）的进料口连接，第一浆料循环泵（5）的出料口分别与二效加热器（4）的进料口、刮板薄膜蒸发器（3）的进料口连接，二效加热器（4）的出料口与强制循环蒸发器（2）的回料口连接，刮板薄膜蒸发器（3）的二次蒸汽出口与二效加热器（4）的热源进口连接；分离单元（11）包括降温釜（12）、第二浆料输送泵（13）、分离设备（14）、母液罐（15）和残渣包装单元（16），降温釜（12）的进料口与刮板薄膜蒸发器（3）的出料口连接，降温釜（12）的出料口与第二浆料输送泵（13）的进料口连接，第二浆料输送泵（13）的出料口与分离设备（14）的进料口连接，分离设备（14）的母液出口与母液罐（15）的母液进口连接，分离设备（14）的残渣出口与残渣包装单元（16）的残渣进口连接；冷凝单元（7）包括双管程立式冷凝器（8）和冷凝液罐（10），双管程立式冷凝器（8）的进料口分别与强制循环蒸发器（2）的二次蒸汽出口、二效加热器（4）的热源出口连接，双管程立式冷凝器（8）的出料口与冷凝液罐（10）的进料口连接。

专利名称：一种新型升膜蒸发器专利类型：发明专利
发明人：季惠,王海波,陈园园,张伟申请号：CN201610033180.2申请日：20160119
公开号：CN105536272A
公开日：
20160504
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型升膜蒸发器，包括筒节、筒体和锥形封头，筒体顶部设有第一管板，筒体底部设有第二管板，一管板和第二管板上设有若干管孔，筒体内设有若干换热管、定距管和折流板，换热管和定距管与管孔之间均设有连接器，连接器包括衬套和管套，衬套顶部设有凸棱，筒体外壁由顶部至底部依次设有第一连接口、第二连接口、耳式支座、第三连接口、第四连接口和第五连接口，锥形封头外设有第六连接口和若干半圆管，锥形封头底部设有第七连接口和第八连接口；本发明增大了管口入口直径，便于减少结晶附着，方便管口清洗，同时提高了设备耐蚀性，减少生产成本，降低生产效率。

申请人：扬中申扬换热设备有限公司
地址：212212 江苏省镇江市扬中市新坝镇科技园区南自路
国籍：CN
代理机构：上海海颂知识产权代理事务所(普通合伙)
代理人：陈丽君
更多信息请下载全文后查看。

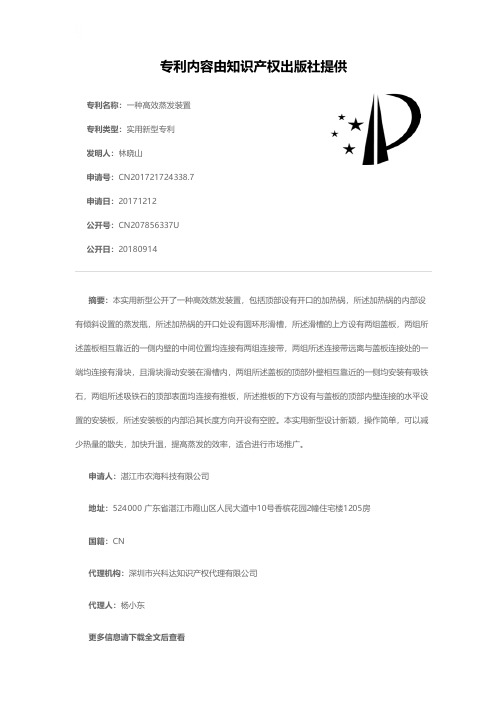

专利名称：一种高效蒸发装置专利类型：实用新型专利
发明人：林晓山
申请号：CN201721724338.7申请日：20171212
公开号：CN207856337U
公开日：
20180914
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效蒸发装置，包括顶部设有开口的加热锅，所述加热锅的内部设有倾斜设置的蒸发瓶，所述加热锅的开口处设有圆环形滑槽，所述滑槽的上方设有两组盖板，两组所述盖板相互靠近的一侧内壁的中间位置均连接有两组连接带，两组所述连接带远离与盖板连接处的一端均连接有滑块，且滑块滑动安装在滑槽内，两组所述盖板的顶部外壁相互靠近的一侧均安装有吸铁石，两组所述吸铁石的顶部表面均连接有推板，所述推板的下方设有与盖板的顶部内壁连接的水平设置的安装板，所述安装板的内部沿其长度方向开设有空腔。

本实用新型设计新颖，操作简单，可以减少热量的散失，加快升温，提高蒸发的效率，适合进行市场推广。

申请人：湛江市农海科技有限公司
地址：524000 广东省湛江市霞山区人民大道中10号香槟花园2幢住宅楼1205房
国籍：CN
代理机构：深圳市兴科达知识产权代理有限公司
代理人：杨小东
更多信息请下载全文后查看。

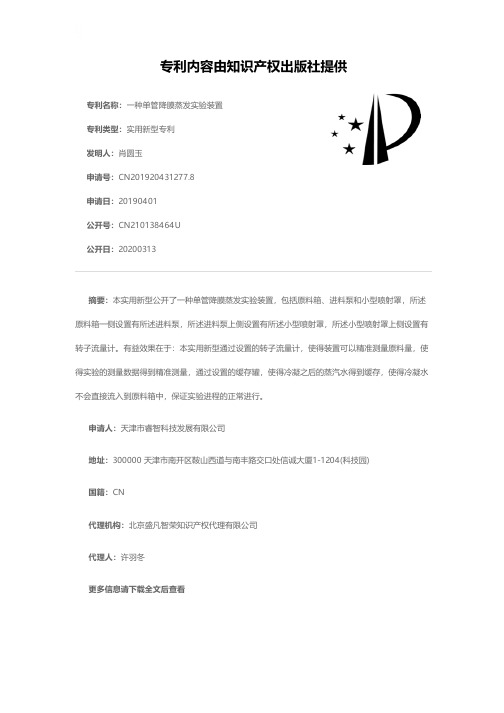

专利名称：一种单管降膜蒸发实验装置专利类型：实用新型专利
发明人：肖圆玉
申请号：CN201920431277.8
申请日：20190401
公开号：CN210138464U
公开日：
20200313
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种单管降膜蒸发实验装置，包括原料箱、进料泵和小型喷射罩，所述原料箱一侧设置有所述进料泵，所述进料泵上侧设置有所述小型喷射罩，所述小型喷射罩上侧设置有转子流量计。

有益效果在于：本实用新型通过设置的转子流量计，使得装置可以精准测量原料量，使得实验的测量数据得到精准测量，通过设置的缓存罐，使得冷凝之后的蒸汽水得到缓存，使得冷凝水不会直接流入到原料箱中，保证实验进程的正常进行。

申请人：天津市睿智科技发展有限公司
地址：300000 天津市南开区鞍山西道与南丰路交口处信诚大厦1-1204(科技园)
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：许羽冬
更多信息请下载全文后查看。

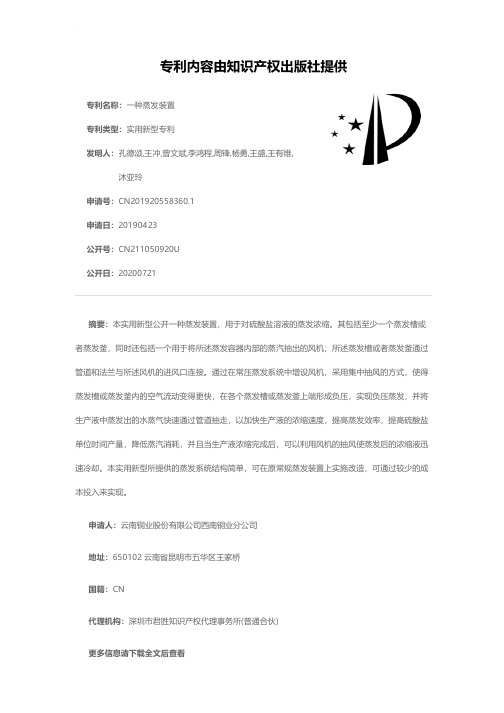

专利名称：一种蒸发装置
专利类型：实用新型专利
发明人：孔德颂,王冲,曾文斌,李鸿程,周锋,杨勇,王盛,王有维,沐亚玲
申请号：CN201920558360.1
申请日：20190423
公开号：CN211050920U
公开日：
20200721
专利内容由知识产权出版社提供
摘要：本实用新型公开一种蒸发装置，用于对硫酸盐溶液的蒸发浓缩。

其包括至少一个蒸发槽或者蒸发釜，同时还包括一个用于将所述蒸发容器内部的蒸汽抽出的风机；所述蒸发槽或者蒸发釜通过管道和法兰与所述风机的进风口连接。

通过在常压蒸发系统中增设风机，采用集中抽风的方式，使得蒸发槽或蒸发釜内的空气流动变得更快，在各个蒸发槽或蒸发釜上端形成负压，实现负压蒸发，并将生产液中蒸发出的水蒸气快速通过管道抽走，以加快生产液的浓缩速度，提高蒸发效率，提高硫酸盐单位时间产量，降低蒸汽消耗，并且当生产液浓缩完成后，可以利用风机的抽风使蒸发后的浓缩液迅速冷却。

本实用新型所提供的蒸发系统结构简单，可在原常规蒸发装置上实施改造，可通过较少的成本投入来实现。

申请人：云南铜业股份有限公司西南铜业分公司
地址：650102 云南省昆明市五华区王家桥
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种蒸发皿
专利类型：实用新型专利
发明人：郑雪君
申请号：CN201520227923.0申请日：20150415
公开号：CN204564166U
公开日：
20150819
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种蒸发皿，该蒸发皿包括蒸发皿本体，蒸发皿本体外壁设置有磨砂带，蒸发皿本体中上端还设置有可拆卸的柄。

本实用新型蒸发皿本体外壁上设置有磨砂带，既美观，又可以增大蒸发皿与石棉网或者泥三角之间的摩擦力，在使用过程中减少因玻璃棒搅拌等操作事由于摩擦力太小发生移动而造成液体逸出的现象。

此外，本实用新型蒸发皿本体的上端还设置有可拆卸的柄，在有需要的时候可以将柄连接到蒸发皿本体上，当蒸发皿加热结束后实验者可以及时将其撤离，方便快捷且不会被高温烫伤；而没有需要时即可拆除柄，简单方便且实用。

申请人：郑雪君
地址：315100 浙江省宁波市鄞州区首南街道钱湖南路8号浙江万里学院
国籍：CN
代理机构：宁波市鄞州盛飞专利代理事务所(普通合伙)
代理人：张向飞
更多信息请下载全文后查看。

专利名称：一种高效气液分离升膜蒸发装置专利类型：实用新型专利
发明人：马辉,陈志海
申请号：CN201720171795.1
申请日：20170224
公开号：CN207307203U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效气液分离升膜蒸发装置，包括蒸发器及分离器，所述蒸发器与分离器连通，所述蒸发器设有加热蒸汽进口和冷凝水出口，所述蒸发器底部一侧设有进料端；所述分离器包括筒体，所述筒体顶端安装有上封盖，所述筒体底端安装有下封盖，在筒体侧部设有进气接口，在上封盖上固定有出气接口，在下封盖上固定有出液接口，筒体内腔固定有滤芯筒，在滤芯筒内固定有除沫滤芯，在滤芯筒的外圆与筒体的内圆之间设有螺旋板。

与现有技术相比，本实用新型的有益效果为：结构简单，维修方便，降低蒸发损耗，提高热交换效率，气液分离效果好、分离作业效率高。

申请人：安徽奥森机械设备有限公司
地址：230000 安徽省合肥市长丰县岗集镇神龙路2号
国籍：CN
更多信息请下载全文后查看。

专利名称：适用于溶液蒸发的蒸发装置专利类型：实用新型专利
发明人：周鹏
申请号：CN201520171427.8
申请日：20150325
公开号：CN204656020U
公开日：
20150923
专利内容由知识产权出版社提供
摘要：一种适用于溶液蒸发的蒸发装置。

其包括：转盘，在杯托转盘上设置有通孔杯座；杯托，当杯托置放在杯托通孔杯座上，杯托底部露出在杯托转盘的背面，杯托的外壁与杯托通孔杯座之间具有间隙，杯托可在杯托通孔杯座内倾斜、升降活动；滚珠固定板，在杯托滚珠固定板顶面上还固定有至少一滚珠座，在各杯托滚珠座上设置有滚珠，杯托滚珠可在杯托滚珠座内自转；当杯托转盘运动杯托的底部经过任一杯托滚珠时，杯托滚珠与杯托的底面接触，在杯托滚珠对杯托底部的支撑下，杯托在杯托通孔杯托内倾斜、升降活动。

应用该技术方案有利于提高溶液蒸发的效率，提高试验便利性以及效率。

申请人：周鹏,广州宾申科学仪器有限公司
地址：510315 广东省广州市海珠区新港中路353号大院
国籍：CN
更多信息请下载全文后查看。

专利名称：蒸发管及喷雾装置
专利类型：发明专利
发明人：徐艳冰,王利,邬俊,王倚阳申请号：CN201710457313.3申请日：20170616
公开号：CN107178793A
公开日：
20170919
专利内容由知识产权出版社提供
摘要：本发明公开了一种蒸发管，燃油喷嘴从蒸发管的入口端伸入，蒸发管的入口端设有用于将流经旋流器的空气转换为旋转式气流的旋流器，旋流器套设于蒸发管和燃油喷嘴之间，且旋流器位于燃油喷嘴的喷口后方。

上述蒸发管入口处设置了旋流器，使蒸发管内气流由非预旋高速气流变成旋转式气流，旋转式气流可有效加强油气预混合程度，有效避免长期工作中与其匹配的燃油喷嘴喷口燃油流量差异带来的不利影响，同时旋转式气流可延长油气混合物在管内的驻留时间，进而延长油气混合的时间和扩大油气混合物与蒸发管壁的换热面积，利用高温的蒸发管来大幅提高燃油雾化蒸发率，使得蒸发管出口油雾分布更加均匀，从而保证燃烧室性能。

申请人：中国航发湖南动力机械研究所
地址：412002 湖南省株洲市芦淞区董家塅高科园中国航发动研所
国籍：CN
代理机构：长沙智嵘专利代理事务所
代理人：李杰
更多信息请下载全文后查看。

专利名称：液体升膜蒸发装置
专利类型：发明专利
发明人：梅宁,李艳,何明珠,于海燕,张铭申请号：CN200710015741.7
申请日：20070513
公开号：CN101050926A
公开日：
20071010
专利内容由知识产权出版社提供
摘要：一种液体升膜蒸发装置，有换热管、进液管和液槽，换热管由两管板固定，两管板分别固定在液槽两侧，其特征是换热管在液槽内上部，该换热管为水平光滑圆管，外表面嵌或套有金属丝网，进液管与液槽连通。

本发明的优点是结构简单，能利用毛细力、周向温差和气泡压差使制冷剂在嵌或套有金属丝网的换热管外表面上形成上升薄液膜，该金属丝网也会起到很好的均膜作用，加快蒸发速率，提高传热性能，节省能源，操作简单，降低噪声。

申请人：中国海洋大学
地址：266100 山东省青岛市崂山区松岭路238号
国籍：CN
更多信息请下载全文后查看。
