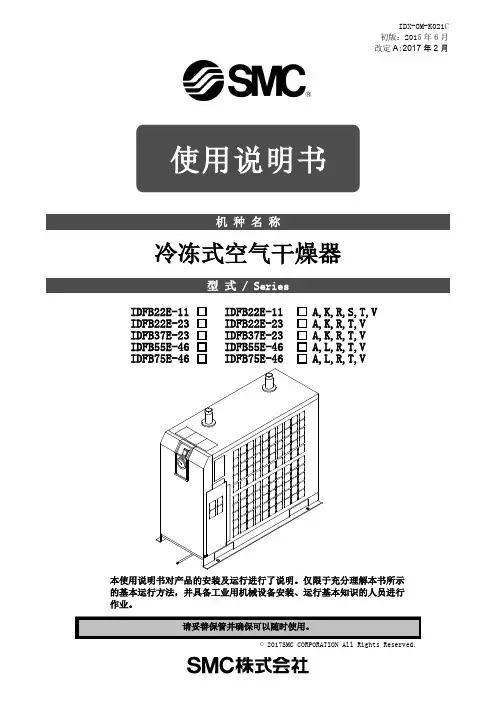

冷干机使用说明书样本

IDX-OM-K021C 初版：2015年6月 改定A ：2017年2月机 种 名 称冷冻式空气干燥器型 式 / SeriesIDFB22E-11IDFB22E-11IDFB22E-23IDFB22E-23IDFB37E-23 IDFB37E-23 IDFB55E-46 IDFB55E-46 IDFB75E-46IDFB75E-46本使用说明书对产品的安装及运行进行了说明。

仅限于充分理解本书所示的基本运行方法，并具备工业用机械设备安装、运行基本知识的人员进行作业。

© 2017SMC CORPORATION All Rights Reserved.前言首先，非常感谢您购买SMC冷冻式空气干燥器（简称冷干机）。

为了保证长期安全使用本产品，请务必阅读本使用说明书 (以下简称为「本书」)。

并充分理解其内容的基础上，进行操作。

● 本书将对本产品的安装及运行进行说明。

仅限于充分理解本书所示的基本运行方法，并具备工业用机械设备安装、运行基本知识的人员进行作业。

● 本书及其它书类所述的内容不能成为合同条款的一部分，也不能对已达成的协定、约定或关系进行修改或变更。

● 禁止未经本公司授权，把本书的一部分进行复印给第三者使用。

i章关于安全i-1 警告使用本产品之前 ................................................. i-1 i-1-1 关于本书中记载的危险·警告·注意...................................... i-1 i-2 危险分类和危险警告标记的粘贴位置..................................... i-2 i-2-1 危险分类 ............................................................. i-2 i-2-2 电气相关的危险 ....................................................... i-3 i-2-3 高温相关的危险 ....................................................... i-3 i-2-4 回转体相关的危险 ..................................................... i-3 i-2-5 气动回路相关的危险.................................................... i-3 i-2-6 危险警告标识粘贴位置.................................................. i-4 i-2-7 冷媒相关注意事项 ..................................................... i-4 i-2-8 使用注意事项 ......................................................... i-5 i-2-9 其他标识 ............................................................. i-5 i-3 关于废弃物的处理 ..................................................... i-7 i-4 保证及免责事项/适合用途的条件........................................ i-81章各部分名称及功能1-1 各部分名称及功能 ..................................................... 1-1２章运输及安装方法2-1 运输方法............................................................. 2-1 2-2 安装方法............................................................. 2-1 2-2-1 安装环境 ............................................................. 2-1 2-2-2 产品的固定方法 ....................................................... 2-2 2-2-3 配管................................................................. 2-2 2-2-4 排水管............................................................... 2-2 2-2-5 电气配线 ............................................................. 2-3 2-3 重新安装本产品时的注意事项................................................ 2-43章运行/停止方法3-1 运行前的确认项目 ..................................................... 3-1 3-2 运行................................................................. 3-1 3-3 停止................................................................. 3-2 3-4 重新启动时的注意事项.................................................. 3-2 3-5 运行开始时的确认事项.................................................. 3-2 3-6 长时间运行停止时的注意事项............................................ 3-24章确认和定期检查4-1 日常运行中的确认事项.................................................. 4-1 4-2关于定期保养......................................................... 4-1 4-2-1 通风口（吸入口）的清洁................................................ 4-1 4-2-2 更换用零部件 ......................................................... 4-1 4-2-3 杯体组件内部的清洗.................................................... 4-15章异常原因的分析与对策5-1 异常原因的分析与对策.................................................. 5-1 5-2 热继电器及高压压力开关的重置方法(仅IDFB55E,75E) ...................... 5-36章资料6-1 规格一览表 ........................................................... 6-1 6-2 使用冷媒及GWP值 ..................................................... 6-1 6-3 外形尺寸图 ........................................................... 6-2 6-4 电气配线图 ........................................................... 6-3 6-5 空气·冷媒回路及功能说明.............................................. 6-47章可选项A规格7-1 安全注意事项 ......................................................... 7-1 7-2 规格................................................................. 7-1 7-3 配管................................................................. 7-1 7-4 空气处理量............................................................ 7-1 7-5 空气·冷媒回路及功能说明.............................................. 7-28章可选项K规格8-1安全注意事项 ......................................................... 8-1 8-2 规格................................................................. 8-19章可选项L规格9-1安全注意事项 ......................................................... 9-1 9-2 规格................................................................. 9-1 9-3 重载型自动排水器的规格................................................ 9-2 9-4 维修保养 ............................................................. 9-210章可选项R规格10-1安全注意事项 ........................................................ 10-1 10-2 规格................................................................ 10-1 10-3电源连接方法 ........................................................ 10-1 10-4漏电断路器的使用注意事项............................................. 10-3 10-5 电气配线图 .......................................................... 10-311章可选项S规格11-1安全注意事项 ........................................................ 11-1 11-2 规格................................................................ 11-112章可选项T规格12-1安全注意事项 ........................................................ 12-1 12-2 规格................................................................ 12-1 12-3 远程操作 ............................................................ 12-1 12-4 电源及信号电缆的连接方法............................................. 12-2 12-5 运行重新启动的方法................................................... 12-3 12-6 电气配线图 .......................................................... 12-413章可选项V规格13-1安全注意事项 ........................................................ 13-1 13-2 规格................................................................ 13-2 13-3 维修保养 ............................................................ 13-2 13-4 电气配线图 .......................................................... 13-214章点检记录14-1 点检记录............................................................ 14-1空气干燥器i 关于安全IDX-OM-K021Ci-1警告使用本产品之前本章主要记载了客户使用本产品时的安全注意事项。

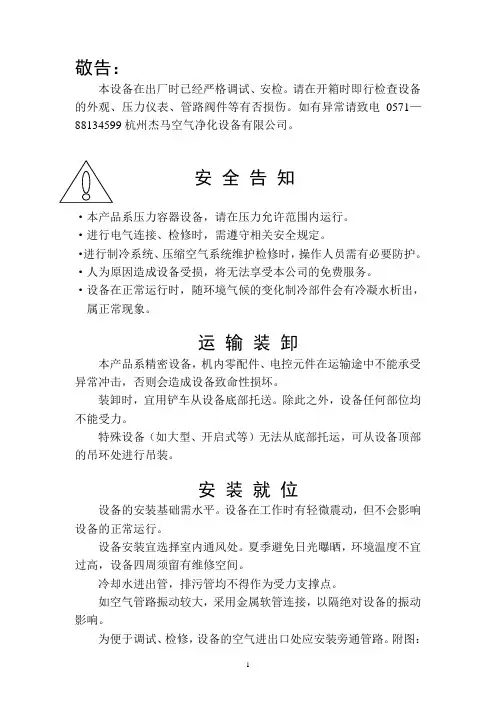

敬告：本设备在出厂时已经严格调试、安检。

请在开箱时即行检查设备的外观、压力仪表、管路阀件等有否损伤。

如有异常请致电0571—88134599杭州杰马空气净化设备有限公司。

安全告知·本产品系压力容器设备，请在压力允许范围内运行。

·进行电气连接、检修时，需遵守相关安全规定。

·进行制冷系统、压缩空气系统维护检修时，操作人员需有必要防护。

·人为原因造成设备受损，将无法享受本公司的免费服务。

·设备在正常运行时，随环境气候的变化制冷部件会有冷凝水析出，属正常现象。

运输装卸本产品系精密设备，机内零配件、电控元件在运输途中不能承受异常冲击，否则会造成设备致命性损坏。

装卸时，宜用铲车从设备底部托送。

除此之外，设备任何部位均不能受力。

特殊设备（如大型、开启式等）无法从底部托运，可从设备顶部的吊环处进行吊装。

安装就位设备的安装基础需水平。

设备在工作时有轻微震动，但不会影响设备的正常运行。

设备安装宜选择室内通风处。

夏季避免日光曝晒，环境温度不宜过高，设备四周须留有维修空间。

冷却水进出管，排污管均不得作为受力支撑点。

如空气管路振动较大，采用金属软管连接，以隔绝对设备的振动影响。

为便于调试、检修，设备的空气进出口处应安装旁通管路。

附图：使用前注意事项空气管路在投用前须经彻底吹扫，以防焊渣铁屑进入换热系统,损坏设备及影响热交换效果。

水冷型设备的进出水管路在连接到设备前应预先冲刷，以防水堵。

风冷型设备的吸风口距墙至少1.5m间距，以便通风及日常维护。

电源输入需严格遵照技术要求连接。

工作电压波动不超过+10%，建议保护接地。

水冷型干燥机开机前先通冷却水，再通电。

冷却水温≤32℃，水压0.15～0.35MPa。

风冷型干燥机环境温度不得超过35℃。

其它要求，以设备铭牌所标为准。

型号说明J W A —╳H P智能型控制高温型气体处理量m³/min×10风冷型水冷型杰马公司例：JW—1000P表示处理量为110m³/min 的水冷智能型干燥机。

佳力士冷干机说明书1、开机2、预冻——将样品盘放入预冻架上，并置于冷阱中，温度计探头置于上层样品盘上，盖上密封盖。

点击屏幕“制冷机”开关，预冻3小时。

3、更换冷干架——预冻结束后，将样品盘从冷阱中取出，迅速装进冷干架，将冷干架置于冷阱上方，罩上有机玻璃罩，冷干罩与下端“O”型密封圈接触。

4、冷干——检查充气阀门是否拧紧，点击屏幕“真空计”，如显示真空度为110kPa，点击“真空泵”，真空泵开启运行，真空度迅速下降，至20Pa以下为正常。

5、冷干度检查——经过时间的冷干运行后，查看样品曲线及视感样品已冷干，慢慢旋开充气阀门，使冷冻冷干机内压强回升至110kPa。

点击“真空泵”，关闭真空泵。

点击“真空计”，关闭真空计。

6、结束冷干——取下有机玻璃罩，从冷干架上取出样品盘。

点击“制冷剂”，关闭压缩机。

7、收尾——冷阱中的水分融化后，从充气阀门流出，注意接收。

8、每次使用完毕，务必记录使用时长，累计300小时，更换机油。

佳力士冷干机注意事项:1、操作过程中切勿频繁电源开关，若因错误操作导致制冷机停止运转，不可以立刻开启，少等20分钟后方可重新开启，避免损坏制冷机。

2、每次冷冻冷干后，冷阱盘管上的冰化成水后，用手巾清理干干净净冻干结束旋开“充气阀”向冷阱充气时，要慢，避免冲坏真空计。

3、制备样品应尽量扩大其表面积，这其中不可以含有酸碱物质和挥发性有机溶剂；4、样品务必冻结成冰，若有残留液体会导致气化喷射；5、注意冷阱约为零下65度，能够做低温冰箱使用，但务必戴保温手套操作避免冻伤；6、开启真空泵之前，检验出水阀是不是拧紧，充气阀是不是关闭，有机玻璃罩与橡胶圈的接触面是不是清洁无污物，良好密封；7、通常情况下，该设备不可以连续使用超出四十八个小时；8、样品在冷冻过程中，温度逐渐降低，能够将样品取出回暖一段时间后(仍处于冰冻状态)，继续空气冷干，以缩短空气冷干时间。

9、冷冻冷干机关机步骤。

凌格风冷干机说明书一、凌格风冷干机的结构和工作原理凌格风冷干机由压缩机、冷凝器、蒸发器和电控系统等组成。

其工作原理基于制冷循环，通过压缩机将制冷剂气体压缩为高温高压气体，经过冷凝器散热降温，然后通过蒸发器吸收被干燥物体释放的热量，使物体表面温度降低，水分蒸发，从而达到干燥的效果。

二、凌格风冷干机的操作方法1.插上电源，确保电源电压和频率与干机要求一致；2.打开干机前面板上的开关，启动电机；3.调节控制面板上的温度和时间设置，根据实际需要进行调整；4.将需要干燥的物体放置在蒸发器中央位置，关闭蒸发器盖；5.定期检查排水阀门是否关闭，防止水滴进入干燥室。

三、凌格风冷干机的注意事项1.在使用干机之前，应确保干机周围通风良好，避免堵塞；2.使用过程中应随时观察温度和时间设定值，并做好记录；3.长时间使用干机时，应定期检查冷凝器的散热片并清洁；4.定期检查压缩机、电机和传动系统的工作状态，确保正常运转；四、凌格风冷干机的维护保养1.每次使用结束后，应将干燥室及蒸发器内外清洁干净；2.定期检查制冷系统的密封性能，如有泄露应及时修复；3.进行定期的清洗和更换滤网，保持系统的通畅和正常工作；4.周期性检查和润滑传动部件，并调整松紧度；5.定期做维护保养记录，并按时进行维护保养。

五、使用案例化学实验室的研究人员需要对一种新型材料进行干燥处理，他们选择了凌格风冷干机来满足实验需求。

经过使用，干燥效果非常理想，材料在短时间内就达到了干燥的要求，大大缩短了实验周期。

六、常见故障排除方法1.故障：干燥时间过长。

排除方法：检查温度设置是否过低，增加设定值或更换温度探头。

2.故障：干燥效果不理想。

排除方法：检查蒸发器是否干净，清除灰尘和杂质，并确保蒸发区域通风良好。

3.故障：压缩机工作时有异常噪声。

排除方法：检查传动系统的松紧度，确保正常工作，并保持传动部分的润滑。

冷冻式干燥机控制说明一、各种负载的控制1、压缩机C首次上电无三分钟延时启动，其他时候压机启动时有三分钟延时。

2、室外风机FM检测冷凝器出口温度T2≥（设定温度+回差温度）时外风机开启，冷凝器出口温度T2≤（设定温度-回差温度）时外风机关闭，回差温度为2度。

3、电磁阀EV检测压机电磁阀温度T3≥设定温度时打开，T3≤（设定温度-5℃）时关闭。

二、保护功能停机保护是指压缩机、风机、电磁阀失电。

1、高压保护功能：正常开机状态下，压机起动20S后检测高压开关。

连续10S检测到高压开关闭合，则进入高压保护，系统停机。

如连续1S检测到高压开关断开，则退出高压故障保护，机组正常运行（可恢复时）。

30分钟内若出现3次高压保护，则非掉电不可恢复，故障显示为“高压保护”。

2、低压保护功能：正常开机状态下，压机起动2分钟后检测低压开关。

连续10S检测到低压开关闭合，则进入低压保护，系统停机。

如连续1S检测到低压开关断开，则退出低压故障保护，机组正常运行。

30分钟内若出现3次低压保护，则非掉电不可恢复，故障显示为低压保护；3、排气温度过高保护：当系统压机开启1分钟后，连续5秒检测到该系统压机排气温度T1≥压缩机高温停机保护设定温度时，则进入压机排气温度过高保护。

当检测到该系统压机排气温度T1≤（压缩机高温停机保护设定温度-20℃）时，则退出压机排气温度过高保护。

30分钟内若出现3次排气温度过高保护，则非掉电不可恢复，故障显示为“超温保护”。

4、过流保护：正常开机状态下，压机起动2分钟后检测过流开关。

连续10S检测到过流开关闭合，则进入过流保护，系统停机。

30分钟内若出现3次过流保护，则非掉电不可恢复，故障显示为“过流保护”。

5、相序保护：开机前，检测相序开关。

检测到相序开关断开，则进入相序保护，系统无法开机。

6、通讯功能:采用标准的Modbus通讯协议，可通过RS485接口与PC机联机进行数据的采集与监控。

7、具有远程启停连锁控制功能三、接线图接线及操作说明：1、温度探头配置：RT1：10K热敏电阻，测温范围（-25℃-125℃），检测压缩机机头温度。

冷干机使用说明书【冷干机使用说明书】一、产品概述冷干机是一种用于食品、药材等干燥处理的专用设备。

本产品采用先进的冷冻干燥技术，能够实现对物料的低温冷冻、真空干燥，从而保持物料的原有形态和营养成分，延长其保存周期。

二、产品特点1. 高效节能：本产品采用先进的压缩机和真空泵技术，有效提高干燥效率，减少能源消耗。

2. 温度可调：冷干机配备温度控制系统，用户可根据不同物料的需求，自由调节干燥温度，实现精确控制。

3. 操作简便：冷干机的操作界面清晰、简洁，用户通过触摸屏即可轻松控制设备的启停、温度调节等功能。

4. 安全可靠：设备内部配备多种安全保护装置，如过载保护、过温保护等，确保操作过程的安全和稳定。

三、安全须知1. 使用前请先检查冷干机的电源线是否完好，以及各部件是否安装稳固。

2. 请确保通电之前电源开关处于关闭状态。

3. 运行过程中，请避免将水或其他液体溅入设备内部，以免造成故障或触电。

4. 请勿将手或其他物体伸入设备内部，以免发生意外伤害。

5. 清洁维护时，请先关闭设备电源，并等待设备冷却后再进行操作。

四、操作步骤1. 接通电源：将冷干机的电源线插入电源插座，并将电源开关打开。

2. 设置温度：通过触摸屏上的温度调节按钮，设置所需的干燥温度。

3. 物料装载：将待干燥的食品或药材均匀地摆放在干燥室内，注意不要过密堆放。

4. 启动设备：确保物料装载完毕后，按下触摸屏上的启动按钮，设备即可开始工作。

5. 干燥过程监控：在干燥过程中，可以通过设备上的显示屏实时监控干燥温度、真空度等参数。

6. 完成干燥：当设定的时间到达或干燥效果满意时，按下触摸屏上的停止按钮，设备停止工作。

7. 清洁维护：在设备完全停止工作后，关闭电源，并进行设备的清洁和维护工作。

五、注意事项1. 请勿将冷干机用于非专业干燥物料的处理，以免损坏设备。

2. 请按照使用说明和操作规程正确操作设备，避免不必要的故障和事故发生。

3. 定期对设备进行维护保养，确保设备的正常运行和使用寿命。

一概述：1-1气源净化原理我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速过另置管道，再次流入预冷器③。

d、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。

注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。

高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。

二、技术参数和性能特点2- 1常温风冷型冷干机进气温度：≤60℃冷却方式：风冷 环境温度：≤40℃ 压力露点：2℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa 如若使用新条件与标准工况有差异，请参考以下修正表，选择使用： 标准处理量Q=额定处理量Q 1×C 1×C 2×C 3以上系数在露点温度为3℃,空气入口50℃基础上得出 修正表二、修正表三、2-2常温水冷型冷干机YDCA（A）系列水冷型冷干机参数表：工况条件与技术指标进气温度：≤60℃冷却方式：水冷压力露点：3℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa 冷却水进水温度：≤32℃冷却水进水压力：0.2～0.4Mpa如若使用新条件与标准工况有差异时，请参考同风冷型修正表。

2-3杭州溢达机电制造有限公司冷冻式干燥式的命名：□ □ □ －□ □ □ Y：远程控制（选配）NF：标准风冷型NW：标准水冷型HNF：高温风冷型HNW：高温水冷型WXF：无热再生MXF：微热再生设计标准（规定工况）下空气处理量：Nm3/minA：管壳式换热器H：板式换热器C：冷冻式压缩空气干燥器A：吸附式压缩空气干燥器CH：组合式压缩空气干燥器F：粉尘防爆型冷冻式压缩空气干燥器B：气体防爆型冷冻式压缩空气干燥器YD：企业代号示例：YDCA –1NFC：由杭州溢达机电制造有限公司生产,空气处理量为1 Nm3/min，标准风冷型，管壳式热换器，电源为单相115/60Hz(出口)的冷冻式压缩空气干燥机。

f) 图1所示的布置适合大多数压缩空气干燥净化处理，这种配置方式既能确保压缩机、过滤器和干燥机的最佳性能，也能带给您最低的运行费用。

g) 禁止杂物堵塞风冷型干燥机的冷却风进口通道过滤网格。

h) 避免风冷型干燥机的冷却排风回到其吸风口而导致冷却不良。

i) 如果系统压缩空气流量变化较大，应在干燥机的进气口设置合适的储气罐。

具体可与制造商或经销商联系。

j) 为了避免杂质、铁锈及其他污染物进入机组堵塞排水器和换热器而导致额外的压力降，必须在干燥机的进口处安装过滤精度不大于3μm的过滤器。

k） 水冷型干燥机：应在水冷凝器冷却水进口安装过滤器精度不大于16目的过滤器防止堵塞冷却通道而导致干燥机冷却不良。

l) 水冷型冷干机冷却水冷却水的水质及压力应满足下表的规定：各种规格干燥机所需的冷却水量参见图表5。

m) 干燥机的空气管路应安装旁通管并设置合适的阀门，以保证在设备维护或校准时不影响下游用气。

干燥机的空气系统应安全阀以保证压缩空气的压力始终不超过干燥机的最大工作压力。

这些阀门必须安装在当压缩空气释放时不会伤到操作人员的位置。

n)正确连接干燥机的空气进出口。

当压缩空气管路易产生振动对干燥机有影响时，干燥机空气进出口与系统应采用软连接。

当压缩空气易产生脉冲现象时，应在干燥机的进口设置缓冲装置。

o)干燥机的排污阀出口不能接入闭路带压管路系统，应保证排污阀的排放顺畅。

排污管的连接应确保排放时产生的噪声最小。

应按当地的相关环保法规处置干燥机排放的所有冷凝物。

p)干燥机和压缩机周围的环境空气中不能含有腐蚀性固体或气体。

所有经压缩和冷凝的气体能产生损坏压缩机和干燥机内部部件的酸类和其他化学物质。

当周围环境中含有硫、氨、氯和安装在海洋环境时应特别小心。

如需要进一步建议或帮助请与制造商联系。

q)如果干燥机安装在地震地区，应采取适当的防震措施。

R)如果干燥机安装的区域具有火灾发生的风险，现场应能提供消防系统。

或者在干燥机制冷系统的低压侧直接安装一个CE安装阀（不能接在关闭的阀门如针型阀上）。

目 录前 言----------------------------------------------------1安全说明----------------------------------------------------2一、 概述---------------------------------------------------4二、 技术参数-----------------------------------------------5风冷型--------------------------------------------5水冷型--------------------------------------------6 三、 部件编号-----------------------------------------------7◆ 风冷型--------------------------------------------7◆ 水冷型--------------------------------------------14四、 流程图-------------------------------------------------19五、 电气原理图---------------------------------------------21六、 安装---------------------------------------------------25七、 运行---------------------------------------------------26八、 维护---------------------------------------------------27九、 常见故障及处理方法-------------------------------------29前 言本说明书包含的内容为 Ingersoll Rand公司所有，属于 Ingersoll Rand 公司的机密；未征得 Ingersoll Rand 公司的事先书面许可，不得进行复制。

模块数量技术要求
开关电源1路宽电源输出范围85～260V（50/60HZ）开关电源开关量输入
3路
1.冷媒低压,无源；
2.冷媒高压，无源；
3.热过载，无源；
注意：(三个报警可以选择接通报警或断开报警）
故障输出
1、当设备运行出现故障时，数码显示代码。

2、当设备出现故障时，故障继电器吸合。

注意：1、所有报警输出，当报警复位后，不要自动开机，要按启停启按键才启动
参数设置
模式控制流程
1、压缩机开机后延时【A1】分钟后工作，压缩机启动。

2、冷凝温度大于或者等于【C4】时风机开启。

3、冷凝温度小于或者等于【C5】时风机关闭。

4、冷凝温度介于【C4】和【C5】之间时，风机保持原来工作状态。

5、如果中途压缩机停机后则在延时【A1】分钟后才能打开。

6、运行过程中蒸发温度低于B7时压缩机停机，当蒸发温度高于B8时压缩机开始运行。

1）旁通阀输出控制：压缩机开启情况下：
蒸发器出口温度>B3，电磁阀开启；
蒸发器出口温度<B4,电磁阀关闭；
2）故障停机：过载、高压、低压输入有效，停机保护。

通讯协议
采用标准的RS-485MODBUS通讯协议。

传送方式采用RTU模式，波特率：9600，每个字节数据：一个起始位，8个数据位，一个停止位，CRC循环冗长校验，全部数据16进制数，偶检验.
读取寄存器数据
MCU接收地址命令寄存器起始地址数量CRC效验码
例如：A103000000085C AC。

前言上海浪潮机器有限公司，系新型现代化企业，公司拥有一批高素质的技术和管理人员，以及一批经验丰富的空压机后处理净化设备技术专家。

公司融合了国际先进的加工技术，采用优质的原材料和精良的设备，继承发扬了浪潮公司先进的管理与制造经验，多年来一直坚持以质量为本，研制并批量生产的LC系列压缩空气后处理净化设备，产品涵盖了清除空气有害杂质以及工业气体提纯净化的一切领域，其多项指标已经超越国外同类产品。

制程检验丝毫不苟，ISO9001-2000质量管理和ISO14001-2000环境管理体系的全面导入使得产品的质量得以巩固和延续。

浪潮秉承“质量求生存，信誉促发展”的宗旨，其产品畅销全国各地。

本公司在全国各省市设有销售和服务网点30多个，以优质的产品和优良的服务在全国各地用户中树立了良好的企业形象，浪潮将秉承以最短时间、最高效率的服务来赢得客户的信赖。

“用户的需求”是我们努力的方向，多年以来我们不断致力于产品的设计与开发，以创新的精神不断走在技术领域的前沿。

浪潮机器-----科技使你更满意！目录1：概述2：工作原理以及工作流程3：安装与使用要求4：操作说明5：技术参数表6：故障排除表1：概述压缩空气干燥机在诸多行业和领域应用极为广泛，并成为保障当今高科技的必不可少的气源处理设备。

众所周知，在大气环境中，不但存在粉尘，烟雾等污染因素，同时也存在一定的水蒸气，这些不利成分的混合压缩，必将导致用气元件的腐蚀、磨损和破坏，直接影响用气设备的正常工作。

干燥机及与之配套的过滤系统，能够完全解决这一工业难题，为需要压缩空气的各行各业提供纯净干燥的气源。

2：工作原理及工作流程浪潮系列冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得洁净的空气。

其主要系统有：空气系统、冷凝水排放系统、制冷系统、控制系统。

冷干机使用说明书冷干机使用说明书一、产品概述冷干机是一种用于食品、药品、化妆品等材料的低温干燥设备。

本产品采用先进的冷冻技术，能够快速将材料冷冻并逐渐升温，将水分蒸发掉，从而实现干燥的效果。

二、产品特点1、高效节能：采用先进的低温压缩制冷技术，能够在短时间内完成冷冻和干燥过程，节省时间和能源。

2、温度控制精准：设备内置恒温控制系统，可根据不同材料的需求，精确控制干燥温度，保证产品的质量。

3、结构紧凑：设备体积小巧，占地面积小，适合各种场所使用。

4、操作简单：设备采用人性化设计，操作界面简单易懂，无需专业技能即可操作。

三、使用步骤1、接通电源：将设备插头插入电源插座并打开电源开关，确保设备供电正常。

2、设置参数：根据材料的干燥要求，在设备操作界面上设置合适的温度和干燥时间。

3、准备材料：将需要干燥的材料放置于设备的干燥室内。

4、启动设备：按下启动按钮，设备将开始进行冷冻和干燥过程。

5、完成干燥：设备完成干燥后会自动停止运行，此时可以取出干燥好的材料。

四、注意事项1、使用设备前，请仔细阅读本使用说明书，并确保相关人员理解并能正确操作设备。

2、在使用过程中，请确保设备周围通风良好，避免堵塞并防止过热。

3、使用设备时，请注意个人安全，避免触摸设备内部部件。

4、设备使用完毕后，请及时清理设备内部和外部的杂物和污垢，保持设备的干净卫生。

五、故障排除1、设备无法启动：请检查电源是否供电正常，电源插头是否插紧。

2、温度控制失效：请检查设备温度传感器是否损坏或连接不良，如有问题请及时联系售后服务。

3、干燥效果不理想：请检查设备是否加入足够的材料，并确认设备运行时间和温度设定是否符合要求。

附件：1、设备使用安全警示标识图。

2、设备常见问题排解指南。

法律名词及注释：1、《产品质量法》：是我国为维护消费者的合法权益，规范产品质量的一部法律。

冻干机使用说明书一、产品介绍冻干机是一种用于冷冻和脱水食品和其他物品的设备。

它采用冷冻和真空技术，能够将食物或其他物品的水分迅速转化为固态，从而达到长时间保存和保鲜的目的。

本使用说明书将为您详细介绍冻干机的使用方法和注意事项。

二、使用方法1. 将冻干机放置在通风良好的平稳表面上，确保设备的稳定性。

2. 连接电源并打开开关，将设备预热至所需温度。

3. 准备待冻干的食物或其他物品，确保它们处于最佳状态。

4. 将食物或物品均匀地摆放在冻干机的托盘上，避免重叠。

5. 将托盘放入冻干机内，并确保托盘与设备接触良好。

6. 关闭设备的门，并打开真空泵开关，开始抽真空。

7. 根据不同物品的厚度和种类，设定适当的冻干时间和温度。

8. 稍作等待，直到设定的冻干时间结束，冻干机会自动停止工作。

9. 关闭真空泵开关，并打开设备门，取出冻干的物品。

10. 将冻干的物品储存在干燥、阴凉的地方，确保其长时间保鲜。

三、注意事项1. 在使用冻干机之前，务必先仔细阅读使用说明书并按照指示进行操作。

2. 使用冻干机时，请确保设备周围没有易燃物品，并保持通风良好。

3. 使用电源时，请确保电源电压与冻干机电源要求相符。

不要随意更换电源线，以免发生电气事故。

4. 当设备出现故障或异常时，请立即停止使用，并联系售后服务中心进行维修。

5. 在冻干的过程中，尽量避免频繁打开设备门，以免影响冻干效果。

6. 冻干机表面温度较低，请勿直接用手触摸，以免烫伤。

7. 清洁设备前，请先断开电源，并等待设备完全冷却。

8. 清洁设备时，请使用柔软的布进行擦拭，避免使用含有酸性或碱性成分的化学品。

9. 在清洁或维修设备时，请勿直接接触或擦拭设备内部的电器元件。

10. 若长时间不使用冻干机，请及时断开电源。

四、常见问题解答1. 为什么在冻干过程中设备会发出噪音？答：冻干机在工作过程中，会产生一定的噪音，这是正常现象，不会影响设备的使用和效果。

2. 冻干机的冻干时间和温度如何设置？答：冻干时间和温度的设置需根据不同的食物或物品种类来确定，具体的设置方式请参考食品或物品的冻干指导或咨询专业人士。

冷冻式压缩空气干燥机使用说明书杭州嘉隆气体设备有限公司目录安全总则 (1)使用前注意事项 (1)1.0概述 (2)2.0型号编制及说明 (4)3.0配置及安装 (4)4.0冷干机的操作方法 (7)5.0常见故障及处理方法 (9)安全总则1、冷冻式压缩空气干燥机的工作压力绝不能超过铭牌上标明的最高工作压力。

2、冷冻式压缩空气干燥机在电力驱动下运行，请按国家电力标准进行安装。

3、在进行任何电气检修工作前，请务必先切断电源。

使用前注意事项1、冷冻式干燥机属高级精密设备。

机内制冷系统的精密元件、管道及控制系统电子元件，均不得经受较大的冲击和震动。

由公路作长途运输时，车速不得过高。

当路面质量不良时，尤应减速行驶，以免造成不必要的损失。

2、本机在装卸、移动及安装时，无论装箱或拆箱状态，均需使用叉车从箱体或机器的底部受力搬运。

切忌在空气进、出口管道处受力搬运机器。

3、水冷式冷冻干燥机开机时应先通水，后通电。

4、冷却水温不高于320C，流量不小于0.2T/m3.h。

5、风冷式冷冻干燥机的进风口与墙体距离1.5m以上，两台干燥机的进风口与排风口不要面对面，环境温度不高于350C。

6、冷冻干燥机开机前必须气、水（水冷型）、电三者具备。

1.0概述1.1冷干机工作原理JRL系列冷冻式压缩空气干燥机是根据空气冷冻干燥原理，利用制冷设备使压缩空气冷却到一定的露点温度，析出相应所含的水份，并通过分离器进行气液分离，再由自动排水阀将水排出。

从而达到冷冻除湿的目的。

同时，压缩空气中3μ及以上的固体尘粒及微油量成份都被滤除，使气源品质达到清洁、干燥的要求。

1.2工艺流程顺序JRL系列产品的工作分为空气系统和制冷系统两个部分：空气系统：含有水份、油份的压缩空气进入气对气热交换器，使压缩空气预冷，降低压缩空气的温度，除去一部份水分，再进入气对制冷剂热交换器，使压缩空气冷却到2-100C的露点温度。

水份、油份及部分杂质在此被凝结，冷却后的气体和已凝结的水份、油份及部分杂质通过气液分离器被分离，然后水份、油分被自动排水阀排出，干燥后的压缩空气通过气对气热交换器升温后输出，从而有效地防止了管路“出汗”现象的发生。

冷干机使用说明书一、冷冻式干燥机工作原理冷冻式干燥机利用冷冻除湿原理，通过蒸发器强制压缩空气进行热交换，使其降温，从而将气态水和油凝结成液态，并夹带尘埃，通过自动排水器排出系统外，实现清洁的压缩空气。

改写：冷冻式干燥机通过冷冻除湿原理，强制压缩空气在蒸发器中进行热交换，从而将气态水和油凝结成液态，并通过自动排水器排出系统外，实现压缩空气的清洁。

二、冷冻式干燥机主要零部件图解改写：冷冻式干燥机的主要零部件图解。

三、设备安装注意事项1.冷冻式干燥机安装标准要求包括：基础水平坚固，排水系统高度和地沟设置要考虑，无需安装地脚螺栓。

2.冷冻式干燥机需安装在环境温度高于0℃低于38℃的地方，不宜置于温度高、通风不良或尘埃多的场所。

风冷式冷干机必须安装在室内，并具有通气设备以维持正常工作。

风冷型冷冻式干燥机置于空压房内时，需与空压机隔热。

警告：通风不良会导致热空气通过风冷冷凝器流反复，使室温不断升高，导致设备停止运转。

3.安装时应避免管道过长、弯曲角度过多、管径过小，以免产生压力降。

设备空气进出口口上方应加装旁路阀以便检修。

改写：设备安装时需注意基础水平的坚固，排水系统的高度和地沟设置，以及避免安装在温度高、通风不良或尘埃多的场所。

同时，管道长度、弯曲角度和管径也需注意，设备空气进出口口上方应加装旁路阀以便检修。

四、SLAD系列冷冻式干燥机操作方法改写：SLAD系列冷冻式干燥机的操作方法。

五、常规控制仪表板说明改写：常规控制仪表板的说明。

六、冷干机的启动过程改写：冷干机启动的过程。

七、冷干机的停机过程改写：冷干机停机的过程。

八、冷干机的保养要求设备保养要求包括：定期更换滤芯、清洗冷凝器和蒸发器、检查排水系统和电气接线、定期检查压缩机油位和油品、检查电机和风扇的运转情况。

改写：冷干机的保养要求包括定期更换滤芯、清洗冷凝器和蒸发器、检查排水系统和电气接线、检查压缩机油位和油品、检查电机和风扇的运转情况。

九、冷干机的典型故障分析和处理常见故障包括：压缩机无法启动、压缩机运转但无制冷效果、排水系统堵塞、制冷效果变差等。

冷冻式干燥机使用说明书(总16页) -本页仅作为预览文档封面，使用时请删除本页-SLAD系列操作使用说明书购买日期型号出厂编号目录一、冷冻式干燥机原理 (2)二、冷冻式干燥机零部件图解 (3)三、设备安装事项…………………………………………………………………4-6四、SLAD系列冷冻式干燥机操作方法…………………………………………6-7五、常规控制仪表板说明 (7)六、冷冻式干燥机的启动过程 (8)七、冷冻式干燥机的停机过程 (8)八、冷冻式干燥机的保养要求………………………………………………… 9-10九、冷冻式干燥机的典型故障分析和处理……………………………… 11-14一、 冷冻式干燥机工作原理：冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。

1、冷冻式干燥机工艺流程2、冷冻式干燥机配置流程尊敬的用户：感谢您选购杭州山立净化设备有限公司SLAD 系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。

从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。

、3、冷冻式干燥机主要零部件图解三、设备安装注意事项1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。

2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。

安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。

警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。

这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。

SLAD系列SLAD series冷冻式压缩空气干燥机使用说明书Freezing Type Compressed-Air DryerOperation Instruction杭州山立净化设备有限公司Hangzhou Shanli Purify Equipment CO.,LTD尊敬的用户：首先，感谢您选购杭州山立净化设备有限公司SLAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。

从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。

一、设备安装注意事项一、冷干机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。

二、冷干机与周围环境或机器之间的距离，应保持在1米以上，以利操作和维护保养。

三、请绝对避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所。

四、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降。

五、冷干机出入口上方请加装旁路阀以利检修。

六、冷干机电源安装须特别注意：1、额定电压在士5％范围以内。

2、电源进线的线径须视电流大小及线路长短而定。

3、SLAD-1NF∽6NF电源须专用。

七、冷却水或循环冷却水的水压须≥0.15Mpa,水温≦32℃且经过软化处理。

八、冷干机入口处最好加装主管路过滤器，可避免冷干机的热交换铜管表面被≥3u的固态杂质和油雾污染，直接影响冷干机的热交换性能。

九、冷干机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷干机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎查询。

二、冷冻式干燥机的保养要求对冷干机的保养是非常必要的，正确的使用和保养不仅可使冷干机达到使用要求，而且可延长其寿命。

一、冷干机外部的保养：主要是定期清洁冷干机的外部，一般用湿布擦试后用干布拭净，尽量避免直接用水喷洗，以免使电器部份遇水损坏或它的绝缘性降低，另外也不要使用汽油等挥发油、稀释剂和其它化学药品进行擦洗，否则会造成外壳褪色，变形及油漆剥落。
