反馈放大电路特性分析反馈放大电路是现代电子领域中常见的一种电路形式，它通过引入反馈来提高放大器的性能和稳定性。
本文将对反馈放大电路的特性进行分析和探讨，以帮助读者更好地理解和应用这一电路结构。
一、反馈放大电路的基本原理反馈放大电路由放大器和反馈网络组成。
放大器负责将输入信号放大到所需的幅度，而反馈网络将放大器的输出信号重新引入到输入端，实现信号的反馈。
反馈的作用可以分为正反馈和负反馈两种，而负反馈是最常见的形式。
二、负反馈的基本特点1. 改善放大器的线性度：负反馈可以降低放大器的非线性失真，使其输出更加接近输入信号的形状，提高信号的准确度和保真度。
2. 提高频率响应：负反馈可以通过减小放大器的增益来消除高频段的干扰和失真，从而实现更宽的频率响应范围。
3. 增加输入和输出阻抗：负反馈可以降低放大器的输入和输出阻抗，使其更好地适应不同的信号源和负载要求。
4. 提高放大器的稳定性：负反馈可以降低放大器的灵敏度，减少因元器件参数变化或温度变化而引起的放大器性能波动。
三、反馈放大电路的类型1. 电压串联反馈：将反馈信号以电压的形式串联到放大器的输入端。
这种反馈方式常用于放大器的增益控制和频率响应改善。
2. 电流并联反馈：将反馈信号以电流的形式并联到放大器的输入端。
这种反馈方式可以提高放大器的输入阻抗和线性度。
3. 变压器反馈：通过变压器将输出信号部分作为反馈信号输入到放大器的输入端。
这种反馈方式常用于功率放大器和音频放大器等场合。
4. 共模反馈：将共模信号作为反馈信号用于抑制共模干扰。
这种反馈方式常用于差分放大器等电路中。
四、反馈放大电路的实际应用反馈放大电路广泛应用于各种电子设备和系统中，如音频放大器、射频放大器、运算放大器、电源管理以及通信系统中的前端放大器等。
在这些应用中，反馈放大电路能够提供稳定的放大倍数、低失真的信号放大和抗干扰能力，满足不同应用场景的实际需求。
总结：反馈放大电路是一种常见且重要的电路结构，通过引入负反馈可以改善放大器的性能和稳定性。

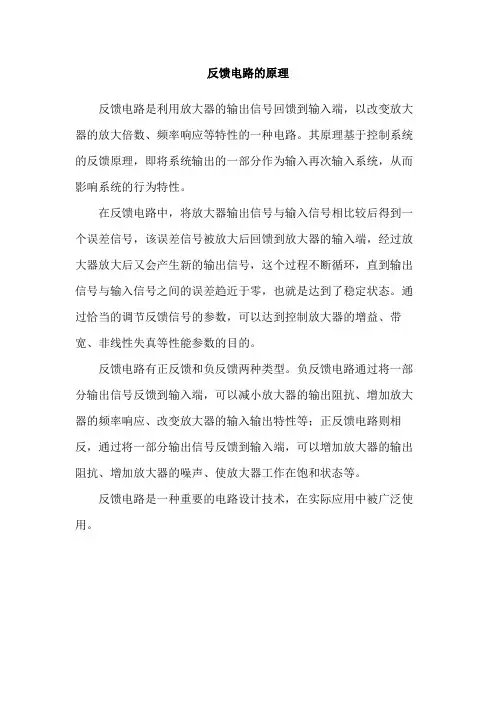

反馈电路的原理
反馈电路是利用放大器的输出信号回馈到输入端，以改变放大器的放大倍数、频率响应等特性的一种电路。
其原理基于控制系统的反馈原理，即将系统输出的一部分作为输入再次输入系统，从而影响系统的行为特性。
在反馈电路中，将放大器输出信号与输入信号相比较后得到一个误差信号，该误差信号被放大后回馈到放大器的输入端，经过放大器放大后又会产生新的输出信号，这个过程不断循环，直到输出信号与输入信号之间的误差趋近于零，也就是达到了稳定状态。
通过恰当的调节反馈信号的参数，可以达到控制放大器的增益、带宽、非线性失真等性能参数的目的。
反馈电路有正反馈和负反馈两种类型。
负反馈电路通过将一部分输出信号反馈到输入端，可以减小放大器的输出阻抗、增加放大器的频率响应、改变放大器的输入输出特性等；正反馈电路则相反，通过将一部分输出信号反馈到输入端，可以增加放大器的输出阻抗、增加放大器的噪声、使放大器工作在饱和状态等。
反馈电路是一种重要的电路设计技术，在实际应用中被广泛使用。
TL431放大器电路反馈回路设计在众多电路设计当中，TL431是一种被广泛应用于开关电源的可 控精密稳压源。
并且TL431拥有良好的参考电压和运放，所以能够很 好的减少在控制回路上的成本投入。
本篇文章主要对TL431的反馈回 路设计进行了探讨。
通常放大器反馈STAGEon* c on*Ci2 trVL lc, k- l(.♦I q f Vcc jjPWM Ve—* f. Ap口 I AGonirol Error'V rofVoltagef ii ；nrv hi ： If( turtfn tfuifuru f t rtlbm A1为R RPOWERPower Supply Output如图1,由运放和参考构成的电路（在非隔离电路通常由脉宽控制器提供）2型补偿网络.适用于被多数工程师采用的电流模控制.低频增益由R1C1提供.数倍低于带宽的频率有一个零点，中频带增益由R2比R1决定.根据功率部分特性确定的高频段，电路又是积分形式，增益由R1C2决定.波特图如下：Fifttfv 2- ?7 J?I (廿dm a Tyftt It \ittpifpt t•r ・ d *4rIl ■r| U< ■■ Jl10100tk10K100k 1MFraquonc> (Hz)尸妙w lb: Type " Gw 炉Boje Ph/i z 订 i "「n con用TL431实现分立器件的功能没什么不同.如图2.Stifp y i hripnfg 咁［Jb 1pnasfi {deg) n-40 '_「「亠100Vex13 Gnd区别是1. R5上拉电阻（提供足够电流）。
2. 431电路驱动能力不强，但输出接高阻抗，工作很好。
也是一个2型补偿网络。
TL431隔离应用图3是隔离的应用.ft5-AAArErrorVoltageVok i^urt J: I epical 1L43I with fhifpuf (tftdOptocoupler $ .uryiriv^ (11anuon* com与图2最大区别是输出不是电压Ve,而是光耦电流.电流由:TL431电压增益;R5; Vo决定.（图2传函与R5,Vo无关）.C3代表光耦输出电容和频响rolloff. 图3也是一个2型补偿网络.A.低频段：TL431放大器由C1R1构成的积分器的增益高，是补偿网络的主图4a给出低频等值电路B.中频段：TL431积分器达到单位增益，超过这点，积分器输出减弱.然而总 有Vo 通过R5流过光耦提供增益（它是中频段的主导）.图5给出中频 等值电路.交越频率在中频段，设计R5达到想要的交越频率。

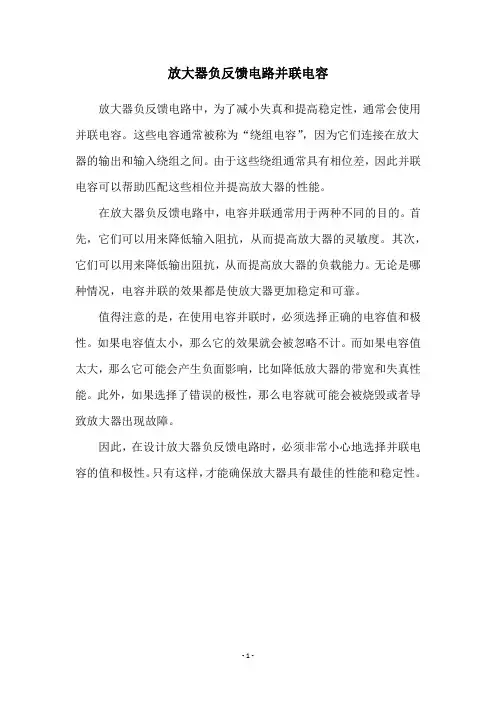

放大器负反馈电路并联电容
放大器负反馈电路中，为了减小失真和提高稳定性，通常会使用并联电容。
这些电容通常被称为“绕组电容”，因为它们连接在放大器的输出和输入绕组之间。
由于这些绕组通常具有相位差，因此并联电容可以帮助匹配这些相位并提高放大器的性能。
在放大器负反馈电路中，电容并联通常用于两种不同的目的。
首先，它们可以用来降低输入阻抗，从而提高放大器的灵敏度。
其次，它们可以用来降低输出阻抗，从而提高放大器的负载能力。
无论是哪种情况，电容并联的效果都是使放大器更加稳定和可靠。
值得注意的是，在使用电容并联时，必须选择正确的电容值和极性。
如果电容值太小，那么它的效果就会被忽略不计。
而如果电容值太大，那么它可能会产生负面影响，比如降低放大器的带宽和失真性能。
此外，如果选择了错误的极性，那么电容就可能会被烧毁或者导致放大器出现故障。
因此，在设计放大器负反馈电路时，必须非常小心地选择并联电容的值和极性。
只有这样，才能确保放大器具有最佳的性能和稳定性。
- 1 -。

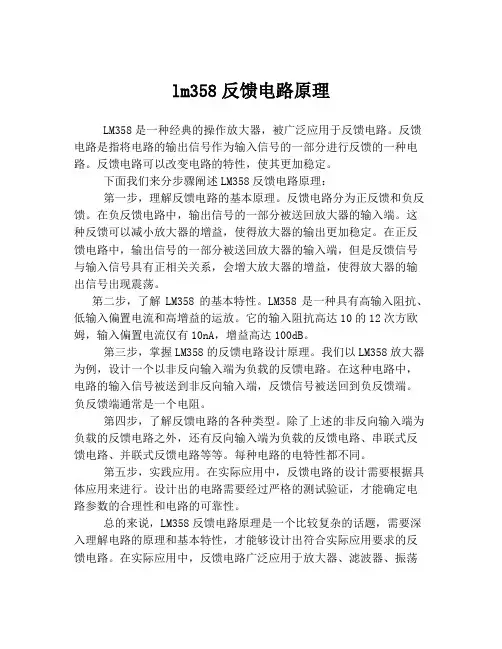

lm358反馈电路原理LM358是一种经典的操作放大器，被广泛应用于反馈电路。
反馈电路是指将电路的输出信号作为输入信号的一部分进行反馈的一种电路。
反馈电路可以改变电路的特性，使其更加稳定。
下面我们来分步骤阐述LM358反馈电路原理：第一步，理解反馈电路的基本原理。
反馈电路分为正反馈和负反馈。
在负反馈电路中，输出信号的一部分被送回放大器的输入端。
这种反馈可以减小放大器的增益，使得放大器的输出更加稳定。
在正反馈电路中，输出信号的一部分被送回放大器的输入端，但是反馈信号与输入信号具有正相关关系，会增大放大器的增益，使得放大器的输出信号出现震荡。
第二步，了解LM358的基本特性。
LM358是一种具有高输入阻抗、低输入偏置电流和高增益的运放。
它的输入阻抗高达10的12次方欧姆，输入偏置电流仅有10nA，增益高达100dB。
第三步，掌握LM358的反馈电路设计原理。
我们以LM358放大器为例，设计一个以非反向输入端为负载的反馈电路。
在这种电路中，电路的输入信号被送到非反向输入端，反馈信号被送回到负反馈端。
负反馈端通常是一个电阻。
第四步，了解反馈电路的各种类型。
除了上述的非反向输入端为负载的反馈电路之外，还有反向输入端为负载的反馈电路、串联式反馈电路、并联式反馈电路等等。
每种电路的电特性都不同。
第五步，实践应用。
在实际应用中，反馈电路的设计需要根据具体应用来进行。
设计出的电路需要经过严格的测试验证，才能确定电路参数的合理性和电路的可靠性。
总的来说，LM358反馈电路原理是一个比较复杂的话题，需要深入理解电路的原理和基本特性，才能够设计出符合实际应用要求的反馈电路。
在实际应用中，反馈电路广泛应用于放大器、滤波器、振荡器等各种电路中。
在完整理解电路原理之后，我们可以更好地研究和解决在实践中遇到的问题，为电路的设计和应用提供更有价值的信息。

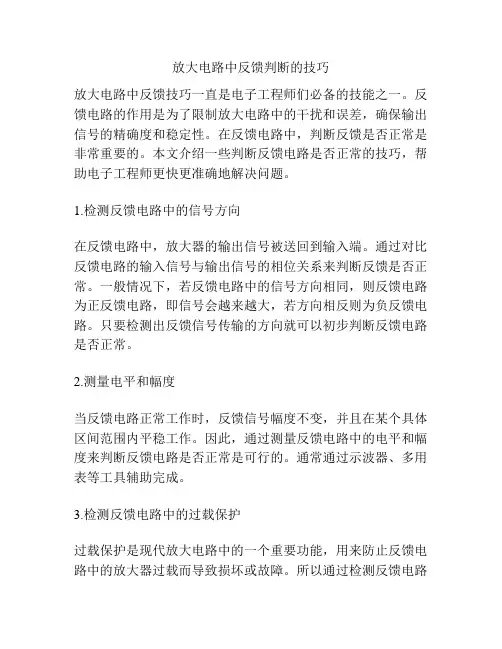

放大电路中反馈判断的技巧放大电路中反馈技巧一直是电子工程师们必备的技能之一。
反馈电路的作用是为了限制放大电路中的干扰和误差，确保输出信号的精确度和稳定性。
在反馈电路中，判断反馈是否正常是非常重要的。
本文介绍一些判断反馈电路是否正常的技巧，帮助电子工程师更快更准确地解决问题。
1.检测反馈电路中的信号方向在反馈电路中，放大器的输出信号被送回到输入端。
通过对比反馈电路的输入信号与输出信号的相位关系来判断反馈是否正常。
一般情况下，若反馈电路中的信号方向相同，则反馈电路为正反馈电路，即信号会越来越大，若方向相反则为负反馈电路。
只要检测出反馈信号传输的方向就可以初步判断反馈电路是否正常。
2.测量电平和幅度当反馈电路正常工作时，反馈信号幅度不变，并且在某个具体区间范围内平稳工作。
因此，通过测量反馈电路中的电平和幅度来判断反馈电路是否正常是可行的。
通常通过示波器、多用表等工具辅助完成。
3.检测反馈电路中的过载保护过载保护是现代放大电路中的一个重要功能，用来防止反馈电路中的放大器过载而导致损坏或故障。
所以通过检测反馈电路中是否有过载保护来判断反馈电路是否正常也是可行的。
4.检测放大器本身如果反馈电路检测结果显示反馈电路正常，那么问题有可能出现在放大器本身，可以通过检测放大器的本身是否正常来进一步判断反馈电路是否正常工作。
如果放大器本身有故障或损坏，则会导致反馈电路不正常。
判断反馈电路是否正常是电子工程师们最常见的问题之一。
除了上述技巧之外，工程师们还可以通过模拟仿真、电路调试等多种方式来解决问题。
总之，在实践中，教科书中介绍的技巧并不一定能够完全解决所有问题。
在实际的工作中，电子工程师们需要耐心地尝试，并根据具体情况进行调整和判断。
实验三 负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。
反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。
判断一个电路有无反馈，只要看它有无反馈网络。
反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。
反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。
反馈还有直流反馈和交流反馈之分。
若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。
若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。
2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。
若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。
3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。
放大器负反馈电路并联电容放大器是电子设备中常用的一种电路，用于放大信号的幅度。
在实际应用中，放大器经常会遇到一些问题，例如：非线性失真、频率响应不平坦等。
为了解决这些问题，人们提出了负反馈电路的概念。
负反馈电路通过将放大器的输出信号与输入信号进行比较，并将差异信号作为反馈信号输入到放大器中，可以有效地改善放大器的性能。
在负反馈电路中，并联电容是一种常用的元件。
它的作用是引入一个降低低频增益的回路，从而改善放大器的低频响应。
并联电容可以将放大器的输出信号通过一个电容器传输到放大器的输入端，从而实现负反馈的效果。
在放大器负反馈电路中，电容器的并联可以实现以下几个功能：1.降低低频增益：放大器的低频增益决定了它对低频信号的放大程度。
如果低频增益过高，放大器可能会出现非线性失真等问题。
而通过并联电容，可以降低低频增益，使放大器对低频信号的放大程度减小，从而改善放大器的线性度。
2.提高低频响应：并联电容可以引入一个低通滤波器的效果，使放大器对低频信号的响应更加平坦。
这样可以确保放大器对不同频率的信号都有良好的放大效果，提高整个系统的音质。
3.稳定放大器：并联电容还可以提高放大器的稳定性。
在放大器中，负反馈的引入会引起相位延迟，从而可能导致放大器出现自激振荡等问题。
而通过并联电容，可以改变放大器的相位特性，使其更加稳定。
放大器负反馈电路中的并联电容在改善放大器性能方面起到了重要的作用。
它可以降低低频增益，提高低频响应，稳定放大器等。
在实际应用中，我们需要根据具体的需求选择合适的并联电容，以达到最佳的效果。
以上就是关于放大器负反馈电路并联电容的相关内容。
通过合理使用并联电容，我们可以改善放大器的性能，提高整个系统的音质。
希望以上内容对您有所帮助。
共发射极反馈放大电路（Common Emitter Feedback Amplifier）是一种常见的放大器电路，常用于放大低电平信号。
这种放大电路的基本结构如下：
1. 晶体管：使用NPN型晶体管作为放大器的核心元件。
晶体管的发射极（Emitter）连接到信号源和负载电阻。
2. 输入电容：为了保证输入信号的稳定性，通常在输入端加入一个电容来隔离直流偏置电压。
3. 偏置电阻：为了使晶体管正常工作，需要在基极（Base）和发射极之间设置偏置电阻。
这些电阻的选择要考虑到晶体管的工作点和放大器的增益。
4. 反馈电阻：在共发射极放大电路中，输出信号通过一个电阻反馈到输入端，形成反馈回路。
这个反馈回路可以调节放大器的增益和频率响应。
5. 耦合电容：为了实现交流信号的传输，输入端和输出端之间需要加入耦合电容。
这个电容可以将输入信号的交流成分传递给晶体管，而阻隔直流偏置电压。
共发射极反馈放大电路的工作原理是：输入信号经过耦合电容进入晶体管的基极，通过晶体管的放大作用，增强并放大信号，并将放大后的信号经过反馈电阻反馈到输入端。
反馈信号在输入端与输入信号相叠加，通过调节反馈电阻可以控制放大器的增益和频率响应。
共发射极反馈放大电路具有较高的电压增益和较宽的频率响应范围，常用于音频放大、射频放大等应用中。
然而，由于反馈会引入一定的相位延迟，也可能对放大器的稳定性产生影响，因此在设计和使用时需要综合考虑各种因素。
描述反馈电路的概念,列举他们的应用
反馈电路是一种将电路输出的一部分返回到输入的电路中，以调整和控制电路的性能和特性的技术。
它基于将输出信号与输入信号进行比较并根据差异进行调节的原理。
反馈电路的应用非常广泛，下面是几个常见的应用例子：
1. 放大器：反馈电路可以用于放大器中，通过将一部分输出电信号返回到输入端，可以增加放大器的增益、稳定性和线性度。
2. 振荡器：反馈电路可以用于振荡器中，通过将一部分输出信号反馈到输入信号，使振荡器产生稳定的周期性波形。
3. 滤波器：反馈电路可以用于滤波器中，通过将一部分输出信号反馈回输入信号，可以调整滤波器的频率响应和增益。
4. 调节器：反馈电路可以用于电压调节器、电流调节器等电源控制电路中，通过将输出与参考信号进行比较并进行反馈，以保持输出电量的稳定和精确。
5. 电压比较器：反馈电路可以用于电压比较器中，通过将输出信号与参考电压进行比较并进行反馈，实现输出信号的阈值判定和控制。
需要注意的是，反馈电路的设计和调整需要经过精确的计算和稳定性分析，以确保电路的正常工作和性能要求的满足。
