红外热成像检查的范围

医用红外热成像一、医用红外热像仪技术原理凡是温度高于绝对零度的物体均发射出红外辐射。

人的体温37?，人体皮肤的发射率0.98，可近似为一种300K的黑体。

当室温低于体温时，人体即通过皮肤发射出肉眼看不见的红外辐射能量，该能量的大小及分布与温度成正比。

当人，体某些部位患病时，通常存在温度的变化，有的温度升高(如炎症，肿瘤等)，有的温度降低(如脉管炎，动脉硬化等)。

借助于红外成像技术可以清晰地、准确地，及时地发现人体由于不同原因而引起的微小的温度变化。

红外热成像技术发明的初期，主要用于军事目的，用于夜间的战场观察和射击瞄准，即所谓的“夜视仪”。

二十世纪六十年代，美国和英国先后开始了红外成像医学诊断的应用探索;接着, 欧洲各国和日本纷纷投入人员和经费，大力开发红外成像技术国内外市场。

目前，在欧美等发达国家，医学红外成像诊断技术己得到很大发展，已形成现代医学中的一门新学科--红外成像诊断学。

它与以往的组织形态学影像技术不同，开辟了以功能学为主的医学影像新领域，在扫描成像过程中对人体无介入、无损伤，对环境无污染、无干扰，因而是真正的“绿色”仪器。

红外热像技术与其他影像技术相互补充，但任何其他影像也不能替代它。

随着它的推广应用和发展，将逐步成为继X-光、CT、MRI、彩超、核磁共振等医学影像技术之后的又一突破，并造福于人类的健康事业。

二、医用红外热像仪应用领域健康普查检测身体潜在的亚健康状态，起到科学预警、疾病筛查作用。

恶性肿瘤鼻咽癌、胃癌、肝癌、结肠癌、乳腺癌等12种肿瘤早期诊断、预测与恶性期监测。

血管疾病脑供血不足、早期脑梗塞、心肌供血不足及周围血管疾病。

周围神经疾病面肌痉挛、面瘫、偏头痛、三叉神经痛的提示等。

脊柱相关疾病颈椎病、腰椎病、强直性脊柱炎、腰肌劳损、肌肉韧带损伤。

中医为中医八钢辩证提供客观的影像学依据，可指导针灸选穴及进行疗效评估。

其他植手术后成活情况监测，管状动脉搭桥术过程监测，疑难病症分析，疗效跟踪及医学教学情况。

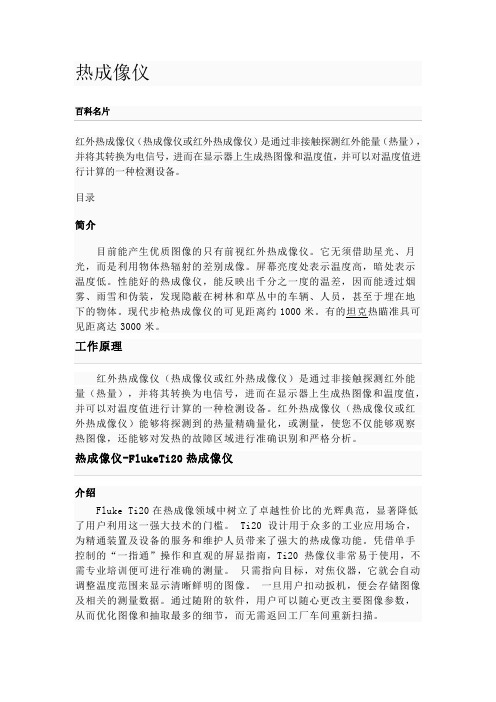

热成像仪红外热成像仪（热成像仪或红外热成像仪）是通过非接触探测红外能量（热量），并将其转换为电信号，进而在显示器上生成热图像和温度值，并可以对温度值进行计算的一种检测设备。

目录简介目前能产生优质图像的只有前视红外热成像仪。

它无须借助星光、月光，而是利用物体热辐射的差别成像。

屏幕亮度处表示温度高，暗处表示温度低。

性能好的热成像仪，能反映出千分之一度的温差，因而能透过烟雾、雨雪和伪装，发现隐蔽在树林和草丛中的车辆、人员，甚至于埋在地下的物体。

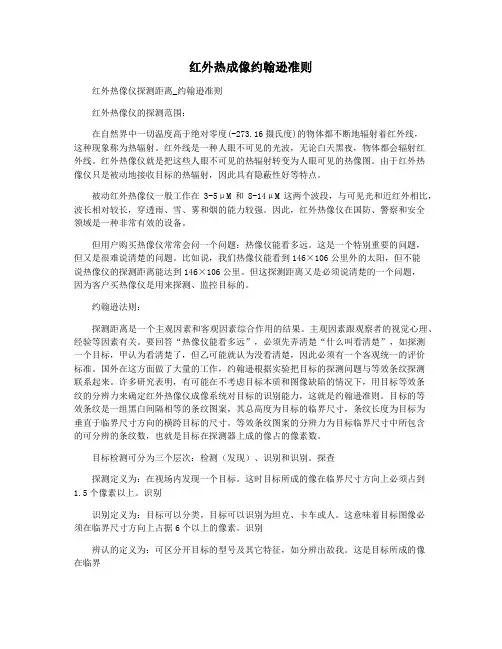

现代步枪热成像仪的可见距离约1000米。

有的坦克热瞄准具可见距离达3000米。

工作原理红外热成像仪（热成像仪或红外热成像仪）是通过非接触探测红外能量（热量），并将其转换为电信号，进而在显示器上生成热图像和温度值，并可以对温度值进行计算的一种检测设备。

红外热成像仪（热成像仪或红外热成像仪）能够将探测到的热量精确量化，或测量，使您不仅能够观察热图像，还能够对发热的故障区域进行准确识别和严格分析。

热成像仪-FlukeTi20热成像仪介绍Fluke Ti20在热成像领域中树立了卓越性价比的光辉典范，显著降低了用户利用这一强大技术的门槛。

Ti20 设计用于众多的工业应用场合，为精通装置及设备的服务和维护人员带来了强大的热成像功能。

凭借单手控制的“一指通”操作和直观的屏显指南，Ti20 热像仪非常易于使用，不需专业培训便可进行准确的测量。

只需指向目标，对焦仪器，它就会自动调整温度范围来显示清晰鲜明的图像。

一旦用户扣动扳机，便会存储图像及相关的测量数据。

通过随附的软件，用户可以随心更改主要图像参数，从而优化图像和抽取最多的细节，而无需返回工厂车间重新扫描。

FlukeTi20热成像仪技术指标热参数探测器类型: 硅探测器，非制冷焦平面准确度: ±2% 或±2oC（取大者）准确度（-10 至 0 C）: +/- 3oC重复性: ±1% 或±1oC（取大者）NETD: 200 mK温度显示分辨率: 0.1 oC光学/红外光谱范围: 7.5-14 微米目标瞄准: 单波长激光点（符合 lEC 2 类及 FDA II 类要求）光学分辨率: 75:1测量圆点最小直径 8.1 mm（距离为 61cm 时）视场 (FOV) 20o 水平 x 15o 垂直控制焦点可聚焦，61 cm 至无穷远温标可选择 oC调色板可选择灰色、反灰色、铁红或彩虹测量模式可选择自动或手动激光开/关随附增益控制随附级别控制随附LCD 背光可选择亮或暗操作可调辐射系数 0.10 至 1.00，步长 0.01液晶显示 TFT 技术，适于室内及室外使用，70.5 mm x 53.5 mm 反射背景温度 -50 至 905oC操作环境温度 -10 至 50oC相对湿度 10 至 90% 不结露存放温度 -25 至 70oC [不带电池]存储能力 50 张图像热分析软件 InsideIR（随附）电气电源充电电池组（随附）电池寿命至少连续使用 3 小时数据传输 USB 接口，50 幅图像的总传输时间仅为 25 秒存储设备快速存储器其它重量（包括电池） 1.2 kg保修 1 年撞击防护半正弦波，11 ms，30 g 峰值，符合 mil-prf-28800f振动防护随机 6GEMC EN 61326-1产品特性随时提供非接触式的温度图像，快速确定热点全面的辐射范围实现详细的温度分析和跟踪关键组件配备 InsideIR 软件的综合解决方案允许用户方便快速地分析、报告和设定路线宽大彩色液晶显示屏显示清晰亮丽的图像以及数据和路线指示革新的探测器技术提供清晰的热图像且准确地测量温度350 °C的测量上限涵盖了众多的工业应用场合防尘和防潮的优异保护性能（符合 IP54 标准）可以从容应对各种恶劣的工业环境每次电池充电均可保证连续 3 小时的操作重量均衡的人性设计非常适于手持简单方便的单手控制指点、拍摄和图像捕获操作清楚明了的分步路线指示有助于快速进行检查随附的 InsideIR 软件允许维护小组的任何成员不限次数的使用（无需支付软件许可费用）配备所有必要的附件和专业应用程序培训资料，确保快速收回投资成本电气配电系统：如三相系统、配电盘、保险丝、导线和连接线等机电设备：如电动机、泵、轴承和齿轮箱等流程装置：如流程控制设备、管道、阀门、蒸汽疏水阀和容器等设施维护：如 HVAC 系统、建筑物和屋顶等热成像仪-FlukeTi30热成像仪介绍高性价比的Fluke Ti30™热像仪为预维护提供最佳的解决方案。

配电柜热成像检测标准一、检测范围本标准适用于配电柜及其内部电气元件的热成像检测。

检测范围包括配电柜表面、内部电气元件以及连接部位的温度状态。

二、检测仪器1.采用红外热像仪进行热成像检测，其精度应符合相关规定。

2.确保仪器在检测前经过校准，以免影响检测结果的准确性。

三、检测环境1.检测应在干燥、无风、无尘的室内进行。

2.确保检测环境温度和湿度符合相关规定，以减少环境因素对检测结果的影响。

四、检测方法及步骤1.将红外热像仪预热10分钟以上，确保仪器处于正常工作状态。

2.对配电柜表面进行扫描，观察热像仪显示屏上的温度分布情况。

3.对异常高温区域进行重点检测，记录温度数据及位置信息。

4.对内部电气元件及连接部位进行检测，记录温度数据及位置信息。

5.分析检测数据，判断是否存在过热或异常温度分布。

五、检测数据分析1.将检测到的温度数据整理成表格，包括测点位置、温度值等信息。

2.分析温度数据，查找是否存在过热或异常温度分布。

3.根据数据分析结果，判断配电柜及其内部电气元件是否存在安全隐患。

六、检测报告编制1.根据检测数据和分析结果，编制热成像检测报告。

2.报告应包括以下内容：检测时间、被测设备信息、仪器型号和校准证明、检测数据及分析结果、结论及建议。

3.报告应按照公司或客户的要求进行编制和提交。

七、检测质量保证1.定期对红外热像仪进行检查和维护，确保仪器处于良好工作状态。

2.检测前应对仪器进行校准，确保其精度符合要求。

3.检测人员应经过专业培训，熟悉配电柜及其内部电气元件的基本结构和热成像检测技术要求。

4.对于重要或复杂的检测任务，应由经验丰富的技术人员进行操作。

5.在检测过程中如遇到异常情况，应立即停止检测并进行处理，待问题解决后再进行检测。

红外线热成像仪在电厂的应用远红外热成像仪是利用现代高科技手段，对运行设备进行无接触检测的一种设备。

使用远红外热成像仪可以得到电气设备、阀门、保温、电动机、轴承以及处于探测器温度范围内的任何设备的热像图。

发电厂应用远红外热成像仪进行扫描的范围主要包括锅炉热保温部分、蒸汽管道、热风道、除尘器烟道、输煤皮带、阀门、电动机控制中心、电气控制盘、变压器、升压站设备、电路板、电缆接头等。

1 远红外热成像仪在发电厂的应用2000年邹县发电厂利用远红外热成像仪，发现了大量设备缺陷，避免了许多设备事故的发生，减少损失上百万。

该仪器在状态检修工作中发挥的作用，是实现状态检修以来最明显和最成功的。

发现的设备缺陷类型主要有：高压设备接头发热、变压器箱体涡流损耗、锅炉汽机方面的问题、阀门保温、高压电机引线发热、端子排端子发热、电路板发热、电缆鼻子发热等。

另外热成像仪的应用，解决了高压绝缘子的检零、避雷器在线检测、开关内部触头的间接检测等问题。

下面举几个典型的应用实例。

1.1 锅炉方面的应用三期5号炉投产以来，5B上轴承漏灰、漏热严重。

2000年6月，5号炉临修前，使用远红外热成像仪从多个角度检查漏风情况并做详细记录，找到了确切的漏点，临修后上轴承温度由80℃下降到47℃，解决了存在几年的遗留问题。

1.2 高压电机引线方面的应用采用远红外热成像仪对电机接线盒外三相电缆和接线盒温度进行定期检测后，把电机接头过热事故减少到了最低程度。

如1号炉甲排电机接线盒外电缆温度达到130℃以上，由于及时发现，及时停电检修，避免了一次重大事故。

1.3 高压设备电气接头方面的应用定期用远红外热成像仪检测所有高压电气设备，可及时发现并消除设备隐患，避免异常事故的发生，为开关实行状态检修提供有力的依据。

1.4 端子排、电路板方面的应用定期用远红外热成像仪检查端子排、电路板，可及时发现隐患，避免因端子排端子过热引起跳闸事故和很多重要电路板的损坏及设备的跳闸。

红外热成像测温范围-概述说明以及解释1.引言1.1 概述本文主要介绍了红外热成像测温范围的重要性。

随着科技的不断进步，红外热成像技术在温度测量领域得到了广泛应用。

红外热成像测温技术通过检测目标物体发出的红外辐射来获取其表面温度分布情况，具备非接触、快速、准确、远距离等优点，因此在军事、工业、医疗、建筑等领域得到了广泛的应用。

红外热成像测温的范围主要受到红外热像仪的工作波长和光谱响应范围的限制。

一般情况下，红外热像仪的工作波长范围为3μm到14μm，这也是目前常见红外热成像仪的工作波段。

在这个波长范围内，红外辐射能量较高，且受到大气吸收较小，因此红外热成像技术在这个范围内具有较高的分辨率和测温精度。

红外热成像测温范围的确定要根据具体的应用需求来确定。

一般来说，红外热成像技术可以测量的温度范围从低温到高温都可以覆盖，例如从-40到2000。

但是需要注意的是，在测量极端温度时，可能需要使用不同的红外热成像仪或进行特殊的设置。

在工业领域，红外热成像测温范围的确定非常重要。

不同的行业和应用场景对红外热成像仪的温度测量范围有不同的要求。

例如，在冶金行业需要测量高温炉内的温度，而在电子行业需要测量电子元器件的温度。

因此，了解和确定红外热成像测温范围对于合理选择和应用红外热成像技术具有重要意义。

总之，红外热成像测温范围对于红外热成像技术在各个领域的应用具有重要影响。

了解红外热成像测温范围的限制和确定方法，有助于选择和应用合适的红外热成像仪，并提高温度测量的准确性和可靠性。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构的目的是为读者提供对整篇文章的整体概览，使读者能够更好地理解和阅读文章的内容。

本文将按照以下顺序介绍红外热成像测温范围的相关内容。

首先，在引言部分，我们将对整篇文章进行概述，简单介绍红外热成像测温技术的背景和意义，并解释文章的目的。

接下来，在正文部分，我们将详细介绍红外热成像技术及其原理。

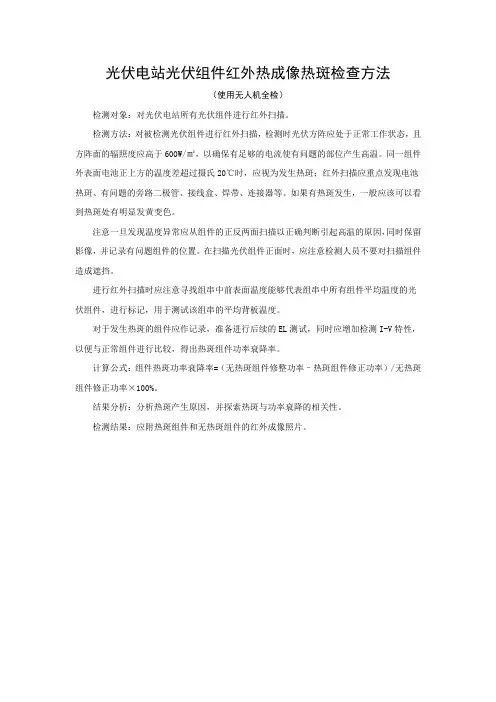

光伏电站光伏组件红外热成像热斑检查方法
（使用无人机全检）
检测对象：对光伏电站所有光伏组件进行红外扫描。

检测方法：对被检测光伏组件进行红外扫描，检测时光伏方阵应处于正常工作状态，且方阵面的辐照度应高于600W/㎡，以确保有足够的电流使有问题的部位产生高温。

同一组件外表面电池正上方的温度差超过摄氏20℃时，应视为发生热斑；红外扫描应重点发现电池热斑、有问题的旁路二极管、接线盒、焊带、连接器等。

如果有热斑发生，一般应该可以看到热斑处有明显发黄变色。

注意一旦发现温度异常应从组件的正反两面扫描以正确判断引起高温的原因，同时保留影像，并记录有问题组件的位置。

在扫描光伏组件正面时，应注意检测人员不要对扫描组件造成遮挡。

进行红外扫描时应注意寻找组串中前表面温度能够代表组串中所有组件平均温度的光伏组件，进行标记，用于测试该组串的平均背板温度。

对于发生热斑的组件应作记录，准备进行后续的EL测试，同时应增加检测I-V特性，以便与正常组件进行比较，得出热斑组件功率衰降率。

计算公式：组件热斑功率衰降率=（无热斑组件修整功率–热斑组件修正功率）/无热斑组件修正功率×100%。

结果分析：分析热斑产生原因，并探索热斑与功率衰降的相关性。

检测结果：应附热斑组件和无热斑组件的红外成像照片。
