探讨水稻覆膜播种机结构设计

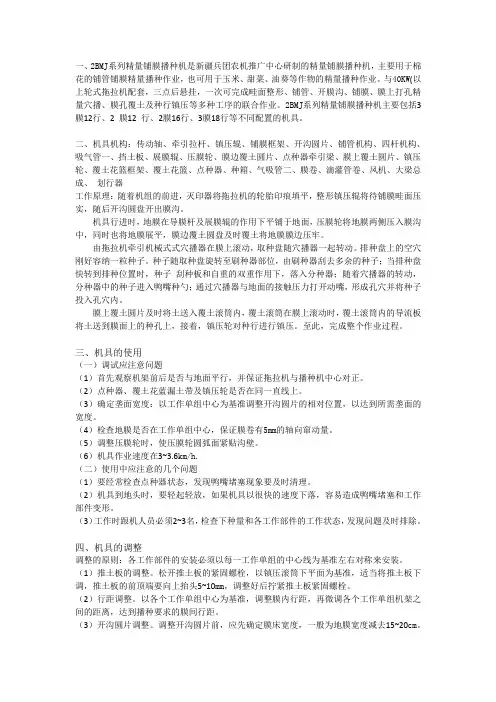

一、2BMJ系列精量铺膜播种机是新疆兵团农机推广中心研制的精量铺膜播种机，主要用于棉花的铺管铺膜精量播种作业，也可用于玉米、甜菜、油葵等作物的精量播种作业。

与40KW(以上轮式拖拉机配套，三点后悬挂，一次可完成畦面整形、铺管、开膜沟、铺膜、膜上打孔精量穴播、膜孔覆土及种行镇压等多种工序的联合作业。

2BMJ系列精量铺膜播种机主要包括3膜12行、2 膜12 行、2膜16行、3膜18行等不同配置的机具。

二、机具机构：传动轴、牵引拉杆、镇压辊、铺膜框架、开沟圆片、铺管机构、四杆机构、吸气管一、挡土板、展膜辊、压膜轮、膜边覆土圆片、点种器牵引梁、膜上覆土圆片、镇压轮、覆土花篮框架、覆土花篮、点种器、种箱、气吸管二、膜卷、滴灌管卷、风机、大梁总成、划行器工作原理：随着机组的前进，灭印器将拖拉机的轮胎印痕填平，整形镇压辊将待铺膜畦面压实，随后开沟圆盘开出膜沟。

机具行进时，地膜在导膜杆及展膜辊的作用下平铺于地面，压膜轮将地膜两侧压入膜沟中，同时也将地膜展平，膜边覆土圆盘及时覆土将地膜膜边压牢。

由拖拉机牵引机械式式穴播器在膜上滚动，取种盘随穴播器一起转动。

排种盘上的空穴刚好容纳一粒种子。

种子随取种盘旋转至刷种器部位，由刷种器刮去多余的种子；当排种盘快转到排种位置时，种子刮种板和自重的双重作用下，落入分种器；随着穴播器的转动，分种器中的种子进入鸭嘴种勺；通过穴播器与地面的接触压力打开动嘴，形成孔穴并将种子投入孔穴内。

膜上覆土圆片及时将土送入覆土滚筒内，覆土滚筒在膜上滚动时，覆土滚筒内的导流板将土送到膜面上的种孔上，接着，镇压轮对种行进行镇压。

至此，完成整个作业过程。

三、机具的使用（一）调试应注意问题（1）首先观察机架前后是否与地面平行，并保证拖拉机与播种机中心对正。

（2）点种器、覆土花蓝漏土带及镇压轮是否在同一直线上。

（3）确定垄面宽度：以工作单组中心为基准调整开沟圆片的相对位置，以达到所需垄面的宽度。

（4）检查地膜是否在工作单组中心，保证膜卷有5mm的轴向窜动量。

探讨水稻覆膜播种机结构设计本播种机覆膜部分如图1，工作部件包括开沟器、挂膜架、压膜轮、覆土器四个部分。

覆膜机是一种有多种工作部件及完成多项作业环节的复式作业机具，它可以同时完成原垄整形、开压膜内、腹膜和覆土等项工作。

1-整地轮 2-开沟器 3-挂膜轮 4-压膜轮 5-覆土圆盘图1 整地覆膜机构结构图工作时，由东方红-75或802为动力，首先由镇压轮完成镇压作业项目，然后由覆膜机的整开开沟器开出压膜沟。

挂膜架上的膜卷展开将塑料薄膜铺在垄上，左右压膜轮把膜边压入沟内，同时使薄膜横向拉紧并贴实垄凸出面，后部的两侧覆土器起土将薄膜两侧边压牢，防止透气或被大风刮起。

本机中膜上覆土机构主要是由螺旋式输送器和取土圆铲两部分组成。

其工作原理如图1。

在膜上覆土的主要作用有以下几点：（1）在给膜两边培土，播种器播种之后，由于地膜幅宽（1400mm）较大，加之膜上有播种时留下的孔，这样春天风大的天气很容易造成所铺膜被风吹起，如果一小段被风吹起，会连带其他部分一点一点被吹起。

这样就严重破坏了之前所铺的膜，起不到保温作用。

（2）在播种时，鸭嘴伸进土里之后，由于拔出时有膜挡着，再加上土质湿润程度的关系，导致播种后的种孔没有被控附近的土覆盖。

螺旋式覆土机构孔为横向间距为300，设计成与行距相等的间距。

这样，在圆桶滚过的地方，孔与地面接触的地方有土覆盖，其余桶外壁与地面接触的地方会被圆桶挤压，将孔覆盖，起到覆盖作用。

（3）采用螺旋式输送器可使输送土按照预定的轨道达到预定的位置。

由于膜幅较宽，送土距离较大，双向送土。

2.滚筒式穴播器的工作过程与一般构造2.1工作过程水稻覆膜直接播种机的工作过程包括镇压、开沟、覆膜、播种、覆土五个步骤。

因此，要求此机器由相辅相成的工作部件及辅助机构来完成这些步骤。

通常滚筒式穴播器的工作过程是：工作时种子先进入取种勺，当滚筒沿覆膜垄面滚动到有种的取种勺相对应的鸭嘴式打孔器接触地面时，种子落入其内，同时鸭嘴打孔器压出播种孔，鸭嘴活动舌接触地面时被压开，进行鸭嘴的种子孔内，然后由盖土器起土覆盖种穴。

水稻覆膜播种机设计与试验水稻是我国的主要粮食作物之一，而覆膜播种技术是一种节水节肥、提高产量的新型种植技术。

随着农业机械化的不断发展，水稻覆膜播种机的设计与试验成为当前农业技术研究的热点之一。

本文将对水稻覆膜播种机的设计原理、结构特点、试验结果等方面进行详细探讨，以期为相关领域的研究工作提供参考。

一、水稻覆膜播种机的设计原理水稻覆膜播种机是指利用机械设备将水稻种子和覆膜材料一起播种到田地中的作业机械。

其设计原理主要包括以下几个方面：1. 种子播放原理：水稻覆膜播种机通过精确的排种系统，将预先加工好的水稻种子按照一定的间距和深度播放到田地中，从而保证了种植的密度和质量。

2. 覆膜系统原理：水稻覆膜播种机通过覆膜装置将塑料覆膜按照一定的宽度和长度铺设到田地中，覆盖种子，在保温保湿的同时有效地抑制了杂草的生长，提高了水稻的生长质量和产量。

3. 行走系统原理：水稻覆膜播种机采用轮式行走系统，能够实现自动导航、定位和行走功能，以保证播种和覆膜的精准性和效率。

水稻覆膜播种机的结构主要包括排种系统、覆膜系统、行走系统、控制系统等部分。

其结构特点主要具有以下几个方面：4. 控制系统：水稻覆膜播种机的控制系统采用PLC全自动控制，能够对播种、覆膜、行走等功能进行实时监测和调整，能够实现智能化自动化作业。

为了验证水稻覆膜播种机的播种效果和作业性能，进行了一系列的田间试验。

试验结果表明，水稻覆膜播种机具有以下几个方面的显著优势：水稻覆膜播种机通过排种系统、覆膜系统、行走系统、控制系统等部分的组合，能够实现水稻播种和覆膜作业的自动化、智能化，具有较高的播种精度和作业效率，为提高水稻生产的质量和效益提供了技术支撑。

目前水稻覆膜播种机在大面积的应用上仍然存在一定的技术难题和经济成本的考量，需要在后续的研究中进一步优化改进，降低成本，提高适应性和稳定性。

希望通过相关领域的研究工作者不断努力，为我国水稻生产的发展做出更大的贡献。

播种机的结构设计与分析播种机是农业生产中常用的机械设备，用于在田地中快速、准确地播种种子。

在设计和分析播种机的结构时，需要考虑以下几个关键因素：机械结构、播种方式、作业效率、设计可靠性以及使用方便性。

首先，播种机的机械结构是设计的核心。

一般而言，播种机由播种箱、输送装置、种子开放装置、深埋装置以及覆土装置等几个主要部分组成。

播种箱用于存放种子，而输送装置则负责将种子送到种子开放装置。

种子开放装置的设计要注意种子的准确投放，以确保种子在播种过程中均匀、稳定地分布。

深埋装置的设计要保证种子的适当埋藏深度，以提供最佳的生长环境。

而覆土装置则负责将地表土壤覆盖种子，保护它们免受外界环境的影响。

其次，播种机的播种方式也是需要考虑的重要因素之一。

目前常见的播种方式有单行播种和多行播种两种。

单行播种适用于作物间距较大的情况，而多行播种则适用于作物间距较小的情况。

在设计时需要根据具体种植作物的要求选择合适的播种方式，以确保播种的准确性和效率。

作业效率是农机设计的重要指标之一。

为了提高播种机的作业效率，可以考虑采用自动化控制系统，使机器能够实现自动导航和自动播种。

另外，可以通过增加播种机的工作宽度和提高每分钟播种的种子数量来提高作业效率。

设计过程中还需考虑机器的稳定性和平稳性，以减少机械故障和能源消耗。

设计可靠性是确保播种机能长期稳定运行的重要条件之一。

在设计过程中，需要采用高强度、耐磨损和抗腐蚀的材料，以增加机器的寿命和稳定性。

另外，还需进行适当的结构分析和优化，以确保机器在长期使用过程中不会出现破损或失效。

最后，使用方便性是考虑到运营人员的需求。

为了使播种机易于使用和维护，设计时需要尽量简化机械结构和操作控制系统。

同时，还可以考虑加入报警装置和故障排查功能，以帮助运营人员快速发现和解决问题。

综上所述，播种机的结构设计与分析需要考虑机械结构、播种方式、作业效率、设计可靠性和使用方便性等多个因素。

合理的设计和分析将使播种机在农业生产中发挥更大的作用，提高种植效益。

硕士学位论文水稻纸膜覆盖插秧机改进设计与试验研究研究生：闫涛指导教师：任文涛教授专业名称：农业机械化工程研究方向：农业机械生产系统分析与设计所在学院：工程学院2013年6月DISSERTATION FOR MASTER’S DEGREEImproved Design and Experimental Study on Rice Paper Mulch TransplanterCandidate:Yan TaoSupervisor:Prof.Dr. Ren WentaoSpeciality:Agricultural Mechanization EngineeringResearch Field:Design and Analysis on Agriculture Mechanical Production SystemCollege: College of EngineeringShenyang Agricultural UniversityJune，2013独创性声明本人声明所呈交的论文是我个人在导师指导下进行研究并取得的工作成果。

尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含他人已经发表或撰写过的研究成果，也不包含为获得沈阳农业大学或其它教育机构学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确说明并表示了谢意。

研究生签名：时间：年月日导师签名：时间：年月日关于论文使用授权的说明本人完全了解沈阳农业大学有关保留、使用学位论文的规定，即：学校有权保留送交论文的复印件和磁盘，允许论文被查阅和借阅，可以采用影印、缩印或扫描等复制手段保存、汇编学位论文。

同意沈阳农业大学可以用不同方式在不同媒体上发表、传播学位论文的内容。

(保密的学位论文在解密后应遵守此协议)研究生签名：时间：年月日导师签名：时间：年月日中文目录II沈阳农业大学硕士学位论文目录摘要 (1)Abstract (3)第一章绪论 (4)1.1 课题研究背景及意义 (5)1.2 水稻插秧种植机械化国内外现状 (5)1.2.1 国内外水稻插秧种植机械化发展现状 (5)1.2.2 水稻育插机械研究状况 (6)1.3 纸膜覆盖插秧技术国内外研究现状 (7)1.3.1 纸膜覆盖技术国内外研究 (7)1.3.2 纸膜覆盖装备国内外研究现状 (9)1.4 本文研究内容 (10)1.5 技术路线 (10)1.6 本章小结 (10)第二章纸膜铺放机构总体改进设计及工作原理 (12)2.1 纸膜铺放机构改进依据及总体改进设计 (12)2.1.1 铺放机构总体改进设计 (12)2.1.2 铺放机构总体改进依据 (15)2.2 铺放机构设计特点与工作过程 (17)2.2.1 铺放机构设计特点 (17)2.2.2 铺放机构工作过程 (18)2.3本章小结 (19)第三章主要零部件改进设计 (20)3.1 支撑系统改进设计 (20)3.1.1 辊轮支撑臂改进设计 (20)3.1.2 纸膜挂载机构改进设计 (24)3.1.3 辊轮轴承使用特点与选择 (24)3.2 承膜板改进设计研究 (25)3.2.1 承膜板改进设计 (25)3.2.2 承膜板壅泥试验研究 (26)3.3 主要改进部件分析 (28)3.3.1 辊轮支撑臂仿真分析 (28)3.3.2 纸膜挂载机构振动分析 (30)I中文目录II 3.4本章小结 (31)第四章水稻纸膜覆盖插秧机田间试验研究 (32)4.1 试验材料与设备 (33)4.2 纸膜破损率与纸膜贴合率对比试验研究 (33)4.2.1 试验方案 (33)4.2.2 样机前进速度对纸膜破损率与贴合率影响对比研究 (34)4.2.3 压膜辊垂直载荷对纸膜破损率与贴合率影响对比研究 (38)4.3 纸膜滑移率试验研究 (42)4.3.1 试验方案 (42)4.3.2 试验结果分析 (43)4.4 插秧质量对比试验研究 (45)4.5 试验结果分析 (45)4.6 本章小结 (46)第五章结论与展望 (48)参考文献 (49)致谢 (55)攻读硕士研究生期间发表的论文 (56)沈阳农业大学硕士学位论文ContentsAstract (1)English Astract (1)Chapter 1 Introduction (4)1.1 The backgroud and significance of the research (5)1.2 Rice planting mechanization situation in our country and abroad (5)1.2.1 Planting mechanization developmengt in our country and abroad (5)1.2.2 Rice inserted machinery research status (6)1.3 Status of mulching technology at home and abroad (7)1.3.1 Status of rice paper-mulching (7)1.3.2 The equipment of rice paper-mulching status (9)1.4 Research contents (10)1.5 Technical route (10)1.6 Summary of this chapter (10)Chapter 2 Paper film laying mechanism totality design (12)2.1 Paper film laying mechanism totality design and working principle (12)2.1.1 Paper film laying mechanism totality design (12)2.1.2 The reason of Paper film laying mechanism totality design (15)2.2 The piont of Paper film laying mechanism design and work process (17)2.2.1 The piont of Paper film laying mechanism design (17)2.2.2 Work process of paper film laying mechanism (18)2.3 Summary of this chapter (10)Chapter 3 Improving design of main parts (20)3.1 Improving design of support system (20)3.1.1 Improving design of roller support arm (20)3.1.2 Improving design of paper film mounting mechanism (24)3.1.3 Roller bearing characteristics and selection (24)3.2 Improving design of the film board (25)3.2.1 Improving design of the film board (25)3.2.2 Experimental study of mud jamming (26)3.3 The analysis of main parts (28)3.3.1 Simulation analysis of roller support arm (28)3.3.2 Vibration analysis of film mounting mechanism (30)III英文目录3.42.3 Summary of this chapter (31)Chapter 4 Field test of the rice paper-mulching transplanter (32)4.1 Materials and equipment (33)4.2 Comparative study of The paper membrane breakage rate and paper film rate (33)4.2.1 Test methods (33)4.2.2 Comparative study of speed for the paper breakage and paper film rate (34)4.2.3 Comparative study of loading for the paper breakage and paper film rate (38)4.3 Experimental study on paper film slip rate (42)4.3.1 Test methods (42)4.3.2 Analysis of test results (43)4.4 Comparative study of transplanter rice quality (45)4.5 Analysis of test results (45)4.6 Summary of this chapter (46)Chapter5 Conclusion and prospect (48)References (50)Acknowledgement (55)Publication during master study (56)IV沈阳农业大学硕士学位论文摘要地膜覆盖技术的优点显而易见，对农作物增产起很大作用，但随着普通单体聚乙烯塑料膜的发展及广泛应用，其不容易被微生物降解带来了一系列包括对环境污染等副作用。

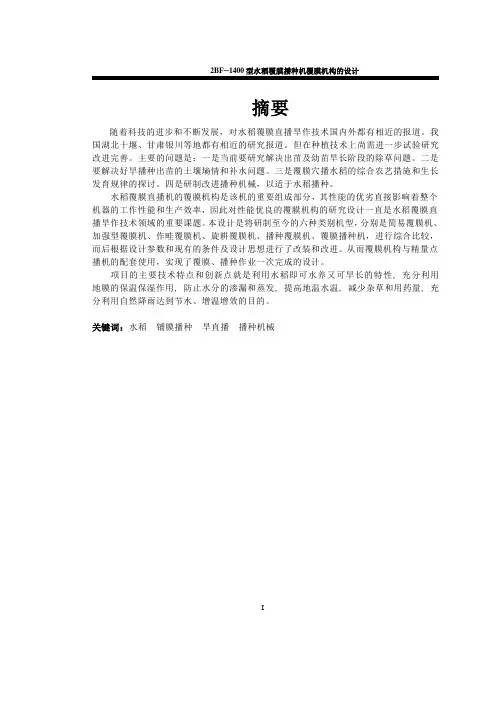

摘要随着科技的进步和不断发展，对水稻覆膜直播旱作技术国内外都有相近的报道。

我国湖北十堰、甘肃银川等地都有相近的研究报道。

但在种植技术上尚需进一步试验研究改进完善。

主要的问题是：一是当前要研究解决出苗及幼苗旱长阶段的除草问题。

二是要解决好旱播种出苗的土壤墒情和补水问题。

三是覆膜穴播水稻的综合农艺措施和生长发育规律的探讨。

四是研制改进播种机械，以适于水稻播种。

水稻覆膜直播机的覆膜机构是该机的重要组成部分，其性能的优劣直接影响着整个机器的工作性能和生产效率，因此对性能优良的覆膜机构的研究设计一直是水稻覆膜直播旱作技术领域的重要课题。

本设计是将研制至今的六种类别机型，分别是简易覆膜机、加强型覆膜机、作畦覆膜机、旋耕覆膜机、播种覆膜机、覆膜播种机，进行综合比较，而后根据设计参数和现有的条件及设计思想进行了改装和改进。

从而覆膜机构与精量点播机的配套使用，实现了覆膜、播种作业一次完成的设计。

项目的主要技术特点和创新点就是利用水稻即可水养又可旱长的特性, 充分利用地膜的保温保湿作用, 防止水分的渗漏和蒸发, 提高地温水温, 减少杂草和用药量, 充分利用自然降雨达到节水、增温增效的目的。

关键词：水稻铺膜播种旱直播播种机械IABSTRACTWith progress and develop constantly of science and technology , cover to rice plastic broadcast directly drought make technology there are close reports. There are close research reports in Shiyan, Yinchuan, Gansu of Hubei of our country and other places. But still need further experimental study to improve perfectly in planting technology. The main problem is: First, research and solve emerging and problem of weeding at long stage of seedling drought at present. Soil moisture content that emerge that second, settle the drought well to seed and mending water problem. Third, cover plastic comprehensive agricultural measure, bunch planting of rice and grow the discussion of the law. Fourth, develop and improve the machinery of sowing, seed in order to be suitable for the rice.Rice cover plastic person who broadcast directly cover plastic organization important component of plane this, the quality of its performance is influencing working performance of the whole machine and production efficiency directly. So the study on of good performance covering the plastic organization has been designed all the time it is that the rice has covered the film and broadcast directly the important subject of making technological domain of the drought. It is six kinds of classification models that will developed so far to originally design, including simple and easy person who covers plastic,, strength type cover plastic machine, bedding cover plastic machine, rotary tillage cover plastic machine , seed person who covers plastic , cover the plastic seeder, compare synthetically, and then repacked and improved according to design parameter, existing condition and design philosophy. Thus cover the complete network use of the plastic organization and precise quantity requesting machine, realize the design that covers the plastic , sowing homework once and finishes.The main technological characteristic and innovation of the project are ordered to utilize the characteristic that water raise the head very on land that rice can, fully utilize warm - keeping of the plastic film to protect wet function, prevent the seepage and evaporation of the moisture, improve the ground temperature temperature, reduce the weeds and using medicine amount, fully utilize natural rainfall to achieve and economize on water, increase the warm purpose to enlarge.Keywords: Rice，Cover plastic seeding, Seeding in field, PlanterII目录摘要 (I)ABSTRACT (II)目录 (III)1前言.................................................................................................................................... - 1 -1.1我国水稻生产的重要性.......................................................................................... - 1 -1.2水稻生产机械化现状.............................................................................................. - 1 -1.4地膜覆盖机械的种类.............................................................................................. - 2 -1.5地膜覆盖栽培技术及其特点.................................................................................. - 2 -1.6地膜覆盖栽培技术的应用的效果.......................................................................... - 2 -1.7地膜覆盖栽培的农业技术要求.............................................................................. - 3 -1.8地膜覆盖机的类型和主要性能特点...................................................................... - 3 - 2设计参数选择.................................................................................................................... - 4 - 3 2BF─1400型水稻覆膜播种机的总体结构和工作过程 ................................................ - 4 -3.1结构组成.................................................................................................................. - 4 -3.2工作过程................................................................................................................. - 5 - 4覆膜机构的总体及主要结构设计.................................................................................... - 5 -4.1机构组成.................................................................................................................. - 5 -4.2结构设计.................................................................................................................. - 6 - 5覆膜机构工作部件的设计................................................................................................ - 8 -5.1整地装置的设计...................................................................................................... - 9 -5.2开沟器的设计.......................................................................................................... - 9 -5.2.1类型和特点................................................................................................... - 9 -5.2.2设计的技术要求和依据............................................................................... - 9 -5.3挂膜装置的设计.................................................................................................... - 11 -5.3.1设计的技术要求......................................................................................... - 11 -5.3.2挂膜装置的类型和结构............................................................................. - 11 -5.4压膜轮的设计........................................................................................................ - 12 -5.4.1功用和设计技术要求................................................................................. - 12 -5.4.2种类和结构特点......................................................................................... - 12 -5.4.3压膜轮的作用原理和设计......................................................................... - 13 -5.5覆土器的设计........................................................................................................ - 14 -5.5.1覆土器的类型和性能特点......................................................................... - 14 -5.5.2覆土器的设计............................................................................................. - 15 - 6覆膜机构的使用.............................................................................................................. - 16 -6.1覆膜机构作业的主要性能结构及其意义............................................................ - 16 -III6.2覆膜机构的使用和维护........................................................................................ - 17 -6.3膜的选择................................................................................................................ - 18 - 结论 .................................................................................................................................... - 19 - 参考文献............................................................................................................................. - 21 - 致谢 .................................................................................................................................... - 22 -IVII1前言1.1我国水稻生产的重要性水稻是我国种植面积最大、单产最高、总产最多的粮食作物。

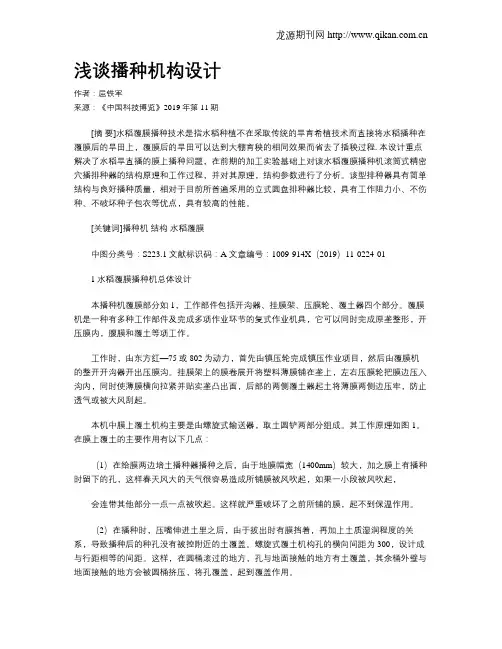

浅谈播种机构设计作者：屈铁军来源：《中国科技博览》2019年第11期[摘要]水稻覆膜播种技术是指水稻种植不在采取传统的旱育希植技术而直接将水稻播种在覆膜后的旱田上，覆膜后的旱田可以达到大棚育秧的相同效果而省去了插秧过程. 本设计重点解决了水稻旱直播的膜上播种问题，在前期的加工实验基础上对该水稻覆膜播种机滚筒式精密穴播排种器的结构原理和工作过程，并对其原理，结构参数进行了分析。

该型排种器具有简单结构与良好播种质量，相对于目前所普遍采用的立式圆盘排种器比较，具有工作阻力小、不伤种、不破坏种子包衣等优点，具有较高的性能。

[关键词]播种机结构水稻覆膜中图分类号：S223.1 文献标识码：A 文章编号：1009-914X（2019）11-0224-011水稻覆膜播种机总体设计本播种机覆膜部分如1，工作部件包括开沟器、挂膜架、压膜轮、覆土器四个部分。

覆膜机是一种有多种工作部件及完成多项作业环节的复式作业机具，它可以同时完成原垄整形，开压膜内，腹膜和覆土等项工作。

工作时，由东方红—75或802为动力，首先由镇压轮完成镇压作业项目，然后由覆膜机的整开开沟器开出压膜沟。

挂膜架上的膜卷展开将塑料薄膜铺在垄上，左右压膜轮把膜边压入沟内，同时使薄膜横向拉紧并贴实垄凸出面，后部的两侧覆土器起土将薄膜两侧边压牢，防止透气或被大风刮起。

本机中膜上覆土机构主要是由螺旋式输送器，取土圆铲两部分组成。

其工作原理如图1。

在膜上覆土的主要作用有以下几点：（1）在给膜两边培土播种器播种之后，由于地膜幅宽（1400mm）较大，加之膜上有播种时留下的孔，这样春天风大的天气很容易造成所铺膜被风吹起，如果一小段被风吹起，会连带其他部分一点一点被吹起。

这样就严重破坏了之前所铺的膜，起不到保温作用。

（2）在播种时，压嘴伸进土里之后，由于拔出时有膜挡着，再加上土质湿润程度的关系，导致播种后的种孔没有被控附近的土覆盖。

螺旋式覆土机构孔的横向间距为300，设计成与行距相等的间距。

播种机的结构设计与性能优化播种机是农业生产中重要的机械设备之一，用于将种子精确地投放到土壤中，以实现种植作物的目的。

本文将从结构设计和性能优化两个方面进行探讨。

1. 结构设计：1.1 播种机结构播种机的结构包括种子仓、分配装置、播种装置和控制系统。

种子仓用于存放种子，分配装置将种子从仓库中均匀分配到每个播种装置，播种装置将种子投放到土壤中。

控制系统用于控制播种机的运行过程。

1.2 材料选择播种机的结构应选择耐磨、耐腐蚀和轻量化的材料，以确保机器的使用寿命和性能。

常用的材料包括钢材、铝合金和工程塑料。

1.3 结构刚度播种机的结构刚度对于机器的稳定性和精度至关重要。

应通过增加结构强度和采用合理的刚性连接方式来提高播种机的结构刚度。

2. 性能优化：2.1 播种精度播种精度是衡量播种机性能的重要指标之一。

为提高播种精度，可以采取以下措施：- 优化种子的分配装置，确保种子的均匀分配；- 使用先进的传感器技术，实时检测播种装置的工作状态，以便及时调整；- 配备精确的控制系统，能够根据土壤条件和作物需求进行灵活调节。

2.2 操作便捷性播种机的操作便捷性对于农业生产的效率至关重要。

为提高操作便捷性，可以采取以下措施：- 设计合理的人机界面，包括易于理解的操作按钮和显示屏，方便农民使用；- 配备自动控制系统，减少人工操作，提高作业效率；- 考虑播种机的可调节性，以适应不同作物和土壤条件。

2.3 抗逆能力播种机在农业生产中经常面临各种复杂的环境条件，如不平整地形和恶劣天气。

为提高播种机的抗逆能力，可以采取以下措施：- 加强机器的结构强度，确保在不平整地形下仍能正常工作；- 设计防尘、防水和防震的结构部件，以应对恶劣天气和工作环境；- 优化传动系统，提高能耗效率和机器动力输出。

综上所述，播种机的结构设计和性能优化是提高农业生产效率和作物质量的关键因素。

合理选择材料、优化结构刚度和性能指标、提高播种精度、操作便捷性和抗逆能力，将为农业生产带来更好的发展前景。

覆膜有机水稻裁培技术与水稻覆膜插秧一体机1.覆膜有机水稻栽培技术优势（1）覆膜可以使有机水稻生产理想化，可以在不减产的前提下实现有机水稻生产。

首先它是一种比常规用化肥、农药和现有的有机栽培模式即稻鸭共作、鱼稻共作、人工除草方式增产的目前国内最先进的有机生产新模式。

（2）覆膜可以根本上解决草荒问题，极大的节省了人力和草荒争夺水稻营养。

（3）由于膜的温室作用，提高地温3-5℃，增加了水稻根部的有效积温，提高了土壤中微生物的活性，大大提高了土壤中有机肥的肥力，解决了水稻传统有机栽培模式减产的根本问题，增加了水稻前期生长量，使许多高产、晚熟，优质的品种可以引进，增加了所产有机水稻的产量，改善了食味性，提高了大米档次。

（4）覆膜后减少了稻田水分蒸发量，加之采用了浅灌技术，大量节约了用水量，可以缓解水田区水源严重不足的问题，扩大水稻种植面积，覆膜后全年可节水30％左右。

（5）机械覆膜效率高，水稻覆膜插秧一体机，使得水稻覆膜、插秧能同时进行，从而提高劳动效率,减少了对人工的依赖，解决了用人太多限制覆膜技术的扩展的难题，通过采用此设备省工、省时、可以大面积推广覆膜有机水稻裁培技术。

2.水稻覆膜插秧一体机简介技术领域：本实用新型涉及一种农业机械，具体涉及一种水稻覆膜插秧一体机。

背景技术：现有的插秧机不具备覆膜功能，在插秧后期，稻田需人工多次补水打药除草，不仅费工费时费水，也会增加稻谷农药残量，而且稻田抗旱能力差，况且覆膜有机水稻栽培技术是要对全田覆膜的，同时，也有单独的覆膜机，但是要在覆膜完成后再进行人工插秧，需要两次作业才能完成，劳动效率低。

发明内容：本实用新型的目的是提供一种水稻覆膜插秧一体机，使得水稻覆膜、插秧能同时进行，从而提高劳动效率。

上述的目的通过以下的技术方案实现：水稻覆膜插秧一体机，其组成包括：牵引机头，所述的牵引机头连接悬挂梁，所述的悬挂梁通过升缩轴一连接横梁，所述的横梁上依次安装开沟器、膜筒、压膜器和覆土器，所述的横梁和所述的悬挂梁之间安装插秧机。

播种机设计方案的研究及优化引言：播种机是现代农业生产中重要的机械设备，其功能是将种子按照一定的间距和深度均匀地播撒到农田中。

有效的播种机设计方案能够提高播种效率、减少种子浪费，并保证作物的良好生长。

本文将对播种机设计方案进行研究，并提出相应的优化措施，以提高农田的生产能力和农民的经济效益。

一、播种机设计方案的研究：1. 播种机的结构组成：播种机通常由输送装置、储种装置、分配装置和控制系统等部分组成。

结构合理的播种机能够实现种子的准确投放，确保每一颗种子都能够得到适当的生长空间。

2. 种子间距的控制：种子的间距直接影响作物的生长和产量。

通过设计合理的分配装置和控制系统，可以实现种子的均匀间距播撒。

同时，采用可调节的分配装置和控制系统，可以根据不同作物和土壤条件进行调整，以适应不同播种需求。

3. 深度的控制：种子的播种深度对作物的生长发育和产量也起着重要的影响。

通过设计合理的储种装置和控制系统，可以实现种子的准确深度播撒，并保证种子与土壤的充分接触，以促进发芽和生长。

4. 操作便捷性：良好的播种机设计方案应该考虑到农民的实际操作需求。

操作便捷、易于维修和保养的播种机有助于提高工作效率和减少故障率，提高农民的种植体验和经济效益。

二、播种机设计方案的优化：1. 采用先进的感知技术：结合传感器、图像识别技术和全球定位系统（GPS）等先进技术，实现对播种机运行状态和作业效果的实时监测与控制。

通过实时反馈数据，进行自动调整和优化，提高播种精度和作业效率。

2. 提高播种精度和稳定性：优化播种机的结构设计，提高分配装置和控制系统的准确性和稳定性。

同时，选用高质量的部件和材料，提高播种机的耐用性和可靠性，减少故障和维修次数。

3. 多功能性设计：在设计播种机时，考虑增加可调节的种子间距和深度控制功能，以适应不同作物和种植方式的需求。

同时，通过改变不同的配件，实现播种机的多功能化，兼容不同类型的种子和作业需求。

4. 能量效率优化：通过改进动力传动和输送装置的设计，减少能量损耗和作业阻力，提高播种机的能源利用效率，降低作业成本和环境污染。

水稻覆膜播种机设计与试验
水稻是我国的主要粮食作物之一，其种植面积广泛，产量较高。

随着农业机械化水平的提高，水稻种植也逐渐向机械化生产发展。

在水稻种植过程中，覆膜播种是一种常见的技术，可以有效地提高水稻的产量和质量。

设计和试验一种水稻覆膜播种机对于提高水稻种植的效率和质量具有重要意义。

一、水稻覆膜播种机的设计要求
1. 覆膜效果好：水稻覆膜播种机应能够将覆膜均匀地覆盖在土壤表面，确保种子的萌发和生长。

2. 播种均匀：水稻覆膜播种机应具有均匀的种子播放功能，保证水稻的密植效果。

3. 操作简便：水稻覆膜播种机应该具有简单易操作的特点，以减轻农民的劳动强度。

4. 功能全面：水稻覆膜播种机应能够满足不同地块和不同作业要求的播种效果。

二、水稻覆膜播种机的设计方案
1. 机架部分：水稻覆膜播种机采用钢管焊接，结构简单而稳固，便于移动和搬运。

2. 覆膜装置：覆膜装置采用液压系统，覆膜片采用优质的透明塑料材料，具有良好的韧性和抗老化性能。

3. 播种装置：播种装置采用种子仓和振动器，以确保种子的均匀播放和密植效果。

4. 驱动部分：驱动部分采用液压驱动，既能够满足不同速度的播种要求，又能够减小农民的劳动强度。

四、水稻覆膜播种机的优化方向
1. 提高播种效率：进一步优化播种装置，提高播种效率和精度。

2. 提高覆膜效果：进一步优化覆膜装置，提高覆膜的均匀性和紧密度。

3. 降低成本：进一步降低水稻覆膜播种机的制造成本，提高机器的性价比。

4. 增加功能拓展：增加水稻覆膜播种机的功能拓展，满足不同农田作业的需求。

2020年18期众创空间科技创新与应用Technology Innovation and Application家用播种与覆膜一体机的设计*宋丕伟，郑晓龙，游谨豪（大连科技学院，辽宁大连116000）引言现如今社会发展迅速，在各个领域都取得了非常大的成就。

作为一个农业超级大国，我国在农业机械发展上也取得了非常大的进步，各种大型农业机械的相继问世解决了全国各地的大面积农田春种秋收问题。

然而在我国有大量的不适合大型农机作业的地块，家用播种覆膜机则致力于解决该情况，其总体结构如图1所示。

它可以对花生等需要覆地膜来生长的作物进行半自动机械化的播种，做到节省人力、节省时间的目的。

图1总体结构简图1总体概述家用播种与覆膜一体机为半自动化机械，在工作时需要人力、畜力等外力驱动，原因在于小型地块稍大的机械设备往往无法到达。

另外出于经济以及结构简单等多方面考虑，发明设计成半自动化会更加体现出家用播种覆膜机的多地形多土壤条件的运用。

设备体积小、可拆卸易于存放且价格低廉等特点。

通过设计的播种与覆膜一体机，可以一次性实现播种与覆膜操作，提高了耕作的效率。

2家用播种与覆膜一体机组成产品主要由3部分组成，主体框架、中间的播种机构和后端的覆膜机构。

为了方便拆解与安装，这些主要的结构都设计成了框架结构。

播种机构和覆膜机构可以分开使用，增加了该设备的应用范围与实用性。

主体框架如图2所示，主要由40方钢镀锌1.2mm 组成。

其中拉杆可以拆卸方便人力与畜力的使用。

播种机构如图3所示，主要完成播种功能，主要由框架、压土轮、齿轮组、种子仓、挡片及轮盘、下种管和翻土管组成。

其中播种机构最主要的部分结构如图4所示。

覆膜机构主要完成薄膜铺设功能，其结构如图5所示，主要由翻土铲、地膜固定端、支撑架、培土铲组成并对称安装。

图2主体框架3家用播种与覆膜一体机功能摘要：很多农民在耕种时都会面临这样的问题，土地的面积不大没法使用大型自动化机械设备，只能使用效率较低的人力播种。
