干作业钻孔灌注桩分项工程施工技术交底编号：工程名称昌南农产品物流中心三期交底日期施工单位银广厦集团有限公司分项名称干作业成孔桩基础分项工程交底提要干作业钻孔灌注桩施工交底人交底内容：一、施工方法(一)准备工作：1、开挖前，场地完成三通一平，地上、地下障碍物都处理完毕，各项施工用临时设施准备就绪。
2、根据图纸放出轴线及桩点位，布设标高水平、轴线控制木桩，复测合格后报请监理单位验线同意。
3、场地整平、夯实或碾压，承载力应满足钻机说明书中对场地的要求。
选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。
4、桩基所用的原材料，根据设计要求和规范规定检测试验合格。
5、分段制作好钢筋笼。
6、施工人员应熟悉旋挖钻机及其配套设备的技术性能，施工前应做好施工方案和安全技术交底。
(二)施工机具1、钻孔设备：旋挖钻机及相应钻具、钢护筒等，并按照钻机使用说明书进行必要的检查、维修和保养。
2、配套设备：应根据工程采用的护壁方式、钢筋笼的制作和安装要求、混凝土的施工要求配备相应的设备（挖掘机、装载机、吊车、潜水泵、运输车等）。
3、安全设备：标准配电箱、防水照明灯、安全帽等。
4、桩施工检测工具：应根据桩基施工过程控制要求，配备相应的检测工具（测量绳、1Kg线坠、钢尺、桩径和沉渣检测工具等）(三)施工工艺流程测量放线定桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位→钻孔→成孔检查→清孔→孔口盖板→移钻机→移盖板测孔深、垂直度、沉渣厚度→吊放钢筋笼→安装混凝土导管→二次清孔→复测沉渣厚度→浇筑混凝土→孔口处理、凿除桩头→桩成品检测、验收。
(四)操作工艺1、测量放线根据施工设计图纸子图说进行桩位精确放样，桩轴线、标高控制点应设在不受施工影响的地方，施工前经复核后妥善保护，施工中应进行复测，桩定位后应同时测量记录原始地面标高。
2、场地规划规划好场内行车路线，出土出渣线路，布置稳定液制作、存放位置，布设好排浆、排水管沟，场地3、护筒埋设(1)、根据桩径选用厚度不小于10mm钢板制作不小于钻头直径200mm的钢护筒。
旋挖钻孔灌注桩施工记录表一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____桩号：＿____桩径：＿____桩长：＿____桩顶标高：＿____桩底标高：＿____混凝土强度等级：＿____二、施工准备1、场地平整施工前对场地进行平整，清除杂物和障碍物，确保桩机能够平稳作业。
场地平整度误差控制在 ±50mm 以内。
2、桩位放线根据设计图纸，采用全站仪或经纬仪进行桩位放线。
桩位偏差控制在规范允许范围内，群桩偏差不大于 20mm，单排桩偏差不大于 10mm。
3、护筒埋设护筒采用钢板制作，内径大于桩径 200mm。
护筒埋设深度根据地质情况确定，一般为 15 20m，护筒顶部高出地面 300mm。
护筒中心与桩位中心偏差不大于 50mm，垂直度偏差不大于 1%。
4、泥浆制备根据地质条件和施工要求，制备合适的泥浆。
泥浆性能指标应符合规范要求，如比重、粘度、含砂率等。
三、钻进成孔1、钻机就位钻机安装平稳，底座牢固，钻杆垂直。
对中误差不大于 20mm，垂直度偏差不大于 1%。
2、钻进参数根据地质情况和桩径、桩长，合理选择钻进速度、钻压和转速。
钻进过程中应及时记录钻进深度、钻进时间、钻进速度等参数。
3、地质情况记录钻进过程中，密切观察地质变化情况，每钻进 1 2m 记录一次地质情况。
详细记录土层、砂层、岩层等的分布情况和厚度。
4、孔深测量当钻进至设计孔深时，采用测绳或测孔仪测量孔深。
孔深允许偏差为＋300mm，0。
5、孔径测量采用孔径检测仪测量孔径，孔径不得小于设计桩径。
6、孔底沉渣厚度检测当钻进至设计孔深后，进行第一次清孔，清孔完成后测量孔底沉渣厚度。
孔底沉渣厚度不得大于 50mm。
四、钢筋笼制作与安装1、钢筋笼制作钢筋笼按照设计图纸要求制作，主筋间距、箍筋间距、钢筋笼直径等偏差应符合规范要求。
主筋接头采用焊接或机械连接，接头质量应符合规范要求。
旋挖钻孔灌注桩施工记录表关键信息项：1、工程名称：＿___________________________2、桩号：＿___________________________3、桩径：＿___________________________4、桩长：＿___________________________5、施工日期：＿___________________________6、施工单位：＿___________________________7、地质情况描述：＿___________________________8、钻孔深度：＿___________________________9、钢筋笼长度：＿___________________________10、混凝土强度等级：＿___________________________11、灌注混凝土量：＿___________________________11 施工准备111 施工前应确保施工现场具备“三通一平”条件，即水通、电通、路通和场地平整。
112 熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。
113 检查施工机械设备的性能和状态，确保其能够正常运行。
12 测量放线121 根据设计图纸和测量控制点，准确放出桩位，并设置明显的标志。
122 对桩位进行复测，确保桩位偏差符合规范要求。
13 护筒埋设131 护筒应采用钢板制作，其内径应大于钻头直径 100mm 以上。
132 护筒埋设深度应符合设计要求，一般应穿过松散土层进入稳定土层不小于 05m。
133 护筒埋设应垂直、稳固，中心与桩位中心偏差不得大于50mm。
14 钻机就位141 钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。
142 调整钻机的垂直度，使其偏差不大于 1%。
15 钻进成孔151 钻进过程中应根据地质情况控制钻进速度和钻进压力。
152 及时清理孔内的渣土和泥浆，保持孔内清洁。
旋挖钻孔灌注桩单桩建筑施工记录一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____施工单位：＿____监理单位：＿____本次施工的旋挖钻孔灌注桩为基础结构的一部分，设计桩径为_____mm，桩长为_____m，桩身混凝土强度等级为_____。
二、施工准备1、场地平整施工前对场地进行了平整，清除了地面障碍物，确保钻机能够平稳作业。
2、测量放线根据设计图纸，使用全站仪进行桩位的精确测量放线，并设置了明显的桩位标志。
3、设备选型选用了适合本工程地质条件的旋挖钻机型号_____，配备了相应的钻具和辅助设备。
4、材料准备提前准备了符合要求的钢筋、水泥、砂、石子等原材料，并进行了检验和复试。
三、施工工艺流程1、钻进成孔（1）将旋挖钻机就位，调整好钻杆垂直度和钻头位置。
（2）启动钻机，缓慢钻进，根据地质情况控制钻进速度和钻进压力。
（3）在钻进过程中，及时清理孔内的渣土，保持孔内清洁。
（4）当钻进至设计深度后，进行终孔验收，测量孔深、孔径、孔斜度等参数，确保符合设计要求。
2、钢筋笼制作与安装（1）根据设计要求，在加工场地制作钢筋笼。
钢筋的规格、型号、数量和间距均符合设计要求，主筋采用焊接连接，箍筋采用绑扎连接。
（2）制作完成后，对钢筋笼进行质量检验，合格后运往施工现场。
（3）采用吊车将钢筋笼吊起，缓慢放入孔内，确保钢筋笼的位置和垂直度准确无误。
3、灌注混凝土（1）安装导管，导管底部距孔底的距离控制在_____mm 左右。
（2）在灌注前，再次测量孔深和孔底沉渣厚度，如沉渣厚度超过设计要求，进行二次清孔。
（3）采用商品混凝土，混凝土坍落度控制在_____mm 左右。
（4）开始灌注混凝土，灌注过程中要连续进行，控制好灌注速度和导管埋深，确保混凝土灌注密实。
四、施工过程记录1、钻进成孔记录桩号：＿____开孔时间：＿____终孔时间：＿____钻进深度：＿____m地质情况描述：0 ＿____m：土层为_____，土性描述为_____。
旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30(B型桩)旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位:湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称:雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级:C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30。
工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30(B型桩)旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30(B型桩)旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30(C型桩)旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30旋挖钻孔灌注桩单桩施工记录工程名称：雨花污水处理厂厂外配套管网及泵站施工工程第一标段施工单位：湖南高岭建设集团股份有限公司砼设计强度等级：C30。

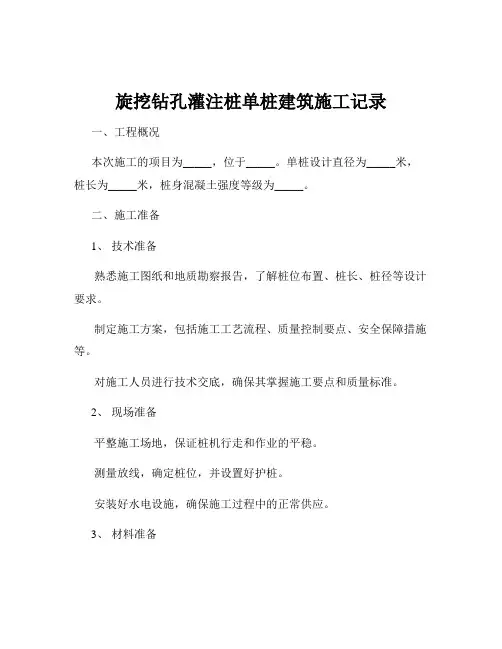

旋挖钻孔灌注桩单桩建筑施工记录一、工程概况本次施工的项目为_____，位于_____。
单桩设计直径为_____米，桩长为_____米，桩身混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计要求。
制定施工方案，包括施工工艺流程、质量控制要点、安全保障措施等。
对施工人员进行技术交底，确保其掌握施工要点和质量标准。
2、现场准备平整施工场地，保证桩机行走和作业的平稳。
测量放线，确定桩位，并设置好护桩。
安装好水电设施，确保施工过程中的正常供应。
3、材料准备准备好符合要求的钢筋、水泥、砂、石等原材料，并进行检验和复试。
确保混凝土配合比符合设计要求。
4、机械设备准备选用合适型号的旋挖钻机，并进行调试和保养。
配备好吊车、电焊机、泥浆泵等辅助设备。
三、施工工艺流程1、测量放线使用全站仪或 GPS 定位仪，根据设计图纸准确放出桩位，并在桩位四周设置护桩。
对桩位进行复核，确保桩位偏差符合规范要求。
2、埋设护筒护筒采用钢板制作，直径比桩径大 200 400mm ，长度根据地质情况确定，一般为 2 4m 。
护筒中心与桩位中心重合，偏差不大于 50mm 。
护筒埋设深度应满足要求，一般应穿过松散填土，进入原状土不少于 05m 。
3、钻机就位将旋挖钻机移动到桩位处，调整钻机的水平度和垂直度，使钻头中心与桩位中心重合。
启动钻机，使钻头缓慢接触地面，准备钻进。
4、钻进成孔采用旋挖钻进工艺，根据地质情况选择合适的钻进参数，如钻进速度、钻压、转速等。
在钻进过程中，及时清理孔内的渣土，保持孔内清洁。
钻进至设计深度后，进行清孔，清除孔底沉渣。
5、钢筋笼制作与安装根据设计要求，在加工场地制作钢筋笼。
钢筋笼主筋采用焊接连接，箍筋采用绑扎或点焊连接。
钢筋笼制作完成后，使用吊车将其吊运至孔口，并缓慢下放至孔内。
钢筋笼下放过程中，应保证其垂直度和位置准确，避免碰撞孔壁。
6、导管安装选用合适直径的导管，导管之间采用丝扣连接，并进行密封性试验。
旋挖钻孔灌注桩施工记录范本1：旋挖钻孔灌注桩施工记录1. 项目背景1.1 项目名称：XXX工程1.2 项目地点：XXX地区1.3 项目概况：XXX工程旨在建设XXX建筑物，本次施工记录主要针对旋挖钻孔灌注桩施工环节进行详细记录。
2. 施工前准备2.1 施工方案准备：制定旋挖钻孔灌注桩施工方案，并由工程师审核和批准。
2.2 设备准备：安排旋挖钻孔机、混凝土搅拌车等设备。
2.3 材料准备：准备好钢筋、混凝土、灌注桩模板等施工所需的材料。
2.4 人员准备：安排经验丰富的钻孔工和搅拌工，并进行必要的培训。
3. 施工过程3.1 钻孔施工：3.1.1 钻孔机操作人员根据设计要求，选取合适的孔径和孔深。
3.1.2 钻孔机进行钻孔作业，确保钻孔的位置、直径和深度符合要求。
3.1.3 钻孔过程中应注意记录钻孔进度、地质情况等重要数据。
3.2 钢筋安装：3.2.1 钻孔完成后，钢筋工将钢筋丝束按设计要求放入钻孔中。
3.2.2 确保钢筋的位置、间距和连接方式符合设计要求。
3.3 混凝土灌注：3.3.1 混凝土搅拌车将现场搅拌好的混凝土输送至钻孔位置。
3.3.2 混凝土从底部灌注至钻孔顶部，确保钻孔内混凝土的均匀性和密实性。
3.3.3 灌注过程中注意记录混凝土用量、搅拌时间等关键数据。
4. 施工质量控制4.1 验收标准：根据规范要求进行验收，确保灌注桩的质量符合要求。
4.2 质量控制措施：进行现场质量监督和检测，如对混凝土强度进行取样试验等。
4.3 质量记录：详细记录每个灌注桩的质量数据，并进行整理归档。
5. 安全施工5.1 安全方案：制定钻孔和灌注过程的安全施工方案，并向相关人员进行培训。
5.2 安全控制措施：设置安全警示标志、合理安排施工区域。
5.3 安全记录：记录施工中发生的安全事故、事故处理情况等。
6. 施工总结6.1 施工进度总结：根据施工进度和施工质量评估，对施工进度进行总结和分析。
6.2 问题及改进措施：总结施工中存在的问题，并提出改进措施。
旋挖钻孔灌注桩施工记录表一、工程概述工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、施工准备1、场地平整对施工场地进行了平整，清除了杂物和障碍物，确保旋挖钻机能够稳定作业。
测量了场地标高，确定了桩位的相对高程。
2、桩位放样根据设计图纸，采用全站仪精确放出桩位，并设置了明显的标志。
对桩位进行了复核，偏差符合规范要求。
3、机械设备旋挖钻机型号：＿____，性能良好，满足施工要求。
配套的泥浆制备设备、钢筋笼制作设备、混凝土灌注设备等均已到场，并进行了调试。
4、材料准备钢筋：＿____，质量合格，具备出厂合格证和检验报告。
商品混凝土：由_____供应，强度等级为_____，配合比符合设计要求。
三、钻进成孔1、开孔启动旋挖钻机，缓慢钻进，开孔时保持钻杆垂直。
记录开孔时间：＿____。
2、钻进过程控制钻进速度和钻压，根据不同的地层情况及时调整。
每钻进一定深度，进行一次清孔，清除孔内的渣土。
详细记录钻进过程中的地层变化情况，如土层、砂层、岩层等的厚度和性质。
3、终孔验收当钻孔达到设计深度后，进行终孔验收。
测量孔深、孔径、孔斜度等指标，均符合设计和规范要求。
记录终孔时间：＿____。
四、钢筋笼制作与安装1、钢筋笼制作按照设计图纸要求，在加工场地制作钢筋笼。
钢筋的规格、型号、数量、间距等符合设计要求，焊接质量良好。
制作完成后，对钢筋笼进行了编号和标识。
2、钢筋笼安装采用吊车将钢筋笼吊起，缓慢放入孔内。
确保钢筋笼的中心与桩位中心重合，主筋保护层厚度符合要求。
焊接钢筋笼的接头，保证连接牢固。
记录钢筋笼安装时间：＿____。
五、泥浆制备与循环1、泥浆制备根据地层情况，配制了合适的泥浆。
泥浆的比重、黏度、含砂率等指标符合规范要求。
2、泥浆循环在钻进过程中，通过泥浆循环系统将孔内的渣土带出孔外。
定期对泥浆进行检测和调整，保证其性能稳定。
六、混凝土灌注1、导管安装安装导管，导管的直径为_____，节长为_____，连接牢固，密封性良好。
