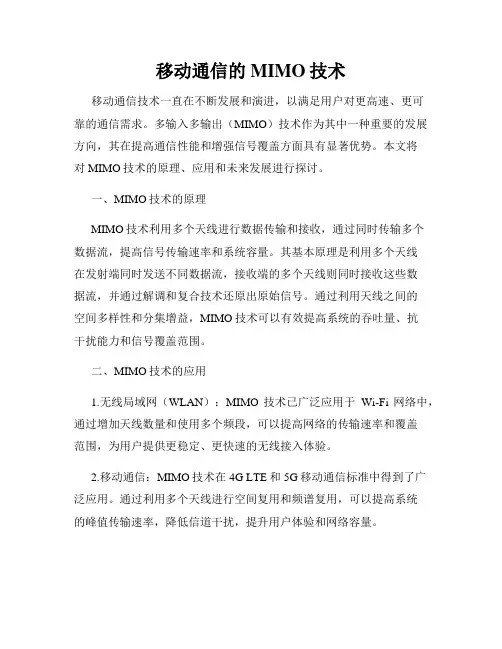

移动通信系统中的MIMO 技术分析

移动通信的MIMO技术移动通信技术一直在不断发展和演进，以满足用户对更高速、更可靠的通信需求。

多输入多输出（MIMO）技术作为其中一种重要的发展方向，其在提高通信性能和增强信号覆盖方面具有显著优势。

本文将对MIMO技术的原理、应用和未来发展进行探讨。

一、MIMO技术的原理MIMO技术利用多个天线进行数据传输和接收，通过同时传输多个数据流，提高信号传输速率和系统容量。

其基本原理是利用多个天线在发射端同时发送不同数据流，接收端的多个天线则同时接收这些数据流，并通过解调和复合技术还原出原始信号。

通过利用天线之间的空间多样性和分集增益，MIMO技术可以有效提高系统的吞吐量、抗干扰能力和信号覆盖范围。

二、MIMO技术的应用1.无线局域网（WLAN）：MIMO技术已广泛应用于Wi-Fi网络中，通过增加天线数量和使用多个频段，可以提高网络的传输速率和覆盖范围，为用户提供更稳定、更快速的无线接入体验。

2.移动通信：MIMO技术在4G LTE和5G移动通信标准中得到了广泛应用。

通过利用多个天线进行空间复用和频谱复用，可以提高系统的峰值传输速率，降低信道干扰，提升用户体验和网络容量。

3.无线电广播和电视：MIMO技术在无线电广播和电视传输中也有应用，通过使用多个天线发送和接收信号，可以提高信号的覆盖范围和质量，减少信号受阻和衰减的影响，提升音视频传送的效果。

4.车联网：MIMO技术在车载通信中也有应用，通过利用车载天线进行信号传输和接收，可以提升车联网系统的可靠性和传输速率，支持高速移动环境下的数据传输和车辆间通信。

三、MIMO技术的进一步发展1.大规模MIMO：大规模MIMO是MIMO技术的一种演进形式，通过进一步增加天线数量和采用更高级的信号处理技术，将可以实现更高的信号传输速率和更强的抗干扰能力。

大规模MIMO将在未来的5G和6G通信系统中得到广泛应用。

2.智能反馈技术：智能反馈技术是指通过对信道状态信息进行精确测量和预测，并将其作为反馈信号发送到发射端，以实现更高效的MIMO数据传输。

5G中MIMO技术分析及应用多输入多输出天线技术是无线移动通信领域的重大突破，在不增加带宽的情况下，MIMO技术成倍的提高了通信质量和频谱利用率，是新一代通信系统必备的关键技术。

在5G的建设中，大规模MIMO技术是一项关键技术，它解决了过去传统天线技术信道容量低的问题，提高通信系统的容量，所需成本低，整个系统地顽健性强。

MIMO技术因其覆盖能力强而成为5G采用的关键技术。

标签：MIMO；大规模MIMO天线一、多输入多输出天线技术（MIMO）MIMO技术指在发射端和接收端分别使用多个发射天线和接收天线，使信号通过发射端与接收端的多个天线传送和接收，从而改善通信质量。

它能充分利用空间资源，通过多个天线实现多发多收，在不增加频谱资源和天线发射功率的情况下，可以成倍的提高系统信道容量，显示出明显的优势、被视为下一代移动通信的核心技术。

MIMO技术经历了从最初的点到点通信，到单小区多用户MIMO，再到多小区MIMO的发展历程。

点对点单用户MIMO由于在实际中天线数目是受限制的，所以信道容量不可能无限制增长。

多用户MIMO利用天线空间的自由度实现多用户分离，其核心思想就是在尽可能地提高用户接收功率的同时，降低不同用户之间的干扰。

MIMO技术之所以在4G系统中广泛应用，主要是因为MIMO 技术通过利用收发两端配置的多根天线，可以充分的利用空间资源，成倍的提高系统信道容量。

一方面，多根天线的应用可以形成分集效应，用来对抗多径效率及平坦性衰落，从而提高系统的顽健性，利用空间的自由度提高单位时间内的信息传播量，间接地提高频谱资源的利用效率。

大规模MIMO技术，又称大规模天线阵列，指在收发两端装备超大数目的天线以发送和接收信号，从而使通信系统可以在相同的时频资源块上同时服务数十个用户。

二、大规模MIMO技术的优势大规模MIMO能够提高系统容量及能量效率，主要特点是在基站侧装配了大量的天线，可以在基站和用户之间形成多条独立传输的数据链路，因此，可以获得更大的空间复用增益。

5G中MIMO技术的分析及应用摘要：MMO技术是近三年来迅速发展起来的一种新型技术，它通过大幅增加通讯天线数目，采用时分双工通信方式实现了前所未有的频谱利用率。

而大规模MIMO技术是MIMO技术的延伸，其传输速率和能源利用率得到了极大的提高。

本文着重对5G背景下MIMO技术的标准化现状、大规模MIMO技术的特点和面临的技术难题进行了深入的分析。

关键词：5G；MIMO技术；应用引言多输入多输出（MIMO）技术在近十年来得到了广泛的应用，在不增加带宽和功耗的情况下，极大地改善了无线通信系统的频谱利用率。

随着移动终端的广泛使用和对新业务的需求的增加，对移动通信的传输速率的需求持续呈现指数式的增长，因此，今后的移动通信需要满足下列几个方面：（1）在相同的时间、频率资源上提供更多的用户；（2）提高了频谱利用率，提高了通讯可靠性；（3）降低了功率消耗。

由于服务于更多的用户，会造成更多的干扰，对系统的可靠性造成一定的影响，同时更高的数据率要求更高的功耗，以上需求相互矛盾，很难实现。

1传统MIMO技术MIMO技术是3G、4G通信中必不可少的技术，5G是随着无线通讯技术发展而出现的。

MIMO系统在提高无线覆盖率和提高频谱利用率等方面进行了革新。

在发送端由m个发射天线发送，在接收端配置n个接收天线[1]。

1.1单用户MIMO技术MIMO是一种点到点的通信技术，它是由单用户MIMO（SU-MIMO）实现的。

在实际应用中，SU-MIMO的发射、接收均采用多多根天线实现无线通讯，在实际应用中，如果发射和接收多个天线不具有相关性，则必须保证邻近天线的间距比载波波长大，而对手持式移动终端来说，由于其物理大小和多个天线的位置不相关，从而使SU-MIMO系统的实际增益受到限制。

1.2多用户MIMO技术实际的无线通讯系统常常是一个基站（BS）与多个移动终端（MS）同时进行通讯，因而产生了多用户。

2大规模MIMO技术2.1大规模MIMO技术分析相关的研究显示，在小区内的基站天线数目接近无限时，各使用者的信道会呈现出正交趋势，而加性高斯白噪声、小尺度衰落等负面效应可以被忽略，而在其它小区，由于使用同一导频序列的使用者，因此，系统的吞吐量要比常规MIMO系统提高一个量级。

移动通信的MIMO天线技术移动通信行业一直在不断发展，为了满足用户对更快速、更稳定的数据传输需求，MIMO（Multiple-Input Multiple-Output）天线技术应运而生。

MIMO天线技术通过同时使用多个发射和接收天线，有效地提高了通信系统的信号质量和系统容量，为用户提供更好的通信体验。

一、MIMO天线技术的原理和优势MIMO天线技术利用了空间上的多样性，通过在发射端和接收端增加多个天线，并采用信号处理算法将这些天线之间的信号分离和组合。

这种技术不仅能够显著提高无线传输的数据速率，还能够降低功耗和提升系统的覆盖范围。

MIMO天线技术具有以下几个优势：1. 增加数据传输速率：MIMO技术利用多个天线同时传输不同的数据流，使得传输速率大幅提升。

通过合理设计天线分布和信号处理算法，可以实现多天线之间的信号独立传输，提高频谱效率。

2. 提高传输可靠性：MIMO技术通过在空间上部署多个天线，可以减少信号的衰落和多径效应对传输质量的影响。

即使在信号受阻挡或干扰的情况下，MIMO技术仍能保持较高的传输可靠性。

3. 增强系统容量：MIMO技术在不增加频带宽度的情况下，通过增加天线的数量和信号处理算法，可以有效提高系统的容量，满足用户对于大规模数据传输的需求。

4. 减少功耗和干扰：MIMO技术在提升传输速率的同时，通过优化天线的功率分配和信号处理算法，可以降低功耗和减少对其他系统的干扰，提高整个系统的性能。

二、MIMO天线技术在移动通信领域的应用MIMO天线技术在移动通信领域的应用非常广泛，例如4G和5G 无线网络、Wi-Fi网络等都采用了MIMO技术。

以下是MIMO天线技术在几个典型应用场景中的具体应用：1. 无线网络：MIMO技术在4G和5G移动通信网络中得到了广泛应用。

通过在基站和终端设备中增加多个天线，可以实现多个用户之间的并行数据传输，提高网络容量和覆盖范围。

同时，MIMO技术还可以降低信号的干扰，提高网络的可靠性和稳定性。

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G时代的到来，移动通信技术得到了空前的发展。

其中，多输入多输出（MIMO）技术以其出色的性能在无线通信系统中得到了广泛的应用。

MIMO天线作为5G移动终端的重要组成部分，其设计与研究对于提高系统性能、增强通信质量和提升用户体验具有重要意义。

本文将重点探讨面向5G移动终端的MIMO天线设计与研究的相关内容。

二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种基于多天线技术的无线通信系统。

通过在收发端设置多个天线，可以同时传输多路信号，从而提高系统的频谱效率和通信质量。

MIMO 天线技术具有以下优点：提高信道容量、提高传输速率、提高系统的可靠性和覆盖范围等。

在5G时代，MIMO天线技术将发挥更加重要的作用。

三、5G移动终端MIMO天线设计1. 设计要求面向5G移动终端的MIMO天线设计需要满足以下要求：首先，要保证天线的小型化，以适应移动终端的紧凑空间；其次，要保证天线的性能，包括增益、辐射效率、阻抗匹配等；此外，还要考虑天线的隔离度、抗干扰能力以及成本等因素。

2. 设计方法针对上述要求，可以采用以下设计方法：首先，通过优化天线的结构参数，实现天线的小型化；其次，采用先进的材料和工艺，提高天线的性能；此外，通过优化天线的布局和排列方式，提高天线的隔离度和抗干扰能力。

同时，还需要考虑天线的阻抗匹配问题，以确保信号的传输效率和稳定性。

四、MIMO天线性能分析MIMO天线的性能分析主要包括增益、辐射效率、阻抗匹配、隔离度等方面的分析。

首先，增益和辐射效率是衡量天线性能的重要指标，它们直接影响到系统的通信质量和覆盖范围。

其次，阻抗匹配是保证信号传输效率和稳定性的关键因素。

最后，隔离度是衡量多天线系统性能的重要参数之一，它直接影响到系统的频谱效率和可靠性。

针对《面向5G移动终端的MIMO天线设计与研究》篇二一、引言随着5G技术的快速发展，移动通信设备的需求和性能要求也在不断提高。

MIMO天线3种技术及应用场景分析0 前言多入多出（MIMO）系统指在发射端和接收端同时使用多个天线的通信系统。

研究证明，MIMO 技术非常适用于城市内复杂无线信号传播环境下的无线宽带宽带通信系统，在室内传播环境下的频谱效率可以达到20～40 bit/s/Hz；而使用传统无线通信无线通信技术在移动蜂窝中的频谱效率仅为1～5 bit/s/Hz，在点到点的固定微波系统中也只有10～12 bit/s/Hz。

通常，射频信号多径会引起衰落，因而被视为有害因素。

然而研究结果表明，对于MIMO系统来说，多径可以作为一个有利因素加以利用。

MIMO技术作为提高数据传输速率的重要手段得到人们越来越多的关注，被认为是新一代无线通信技术的革命。

1 MIMO系统的3种主要技术当前，MIMO技术主要利用发射分集的空时编码、空间复用和波束成型等3种多天线技术来提升无线传输速率及品质。

1.1 发射分集的空时编码基于发射分集技术的空时编码主要有2种，即空时分组码（STBC）和空时格码（STTC）。

虽然空时编码方案不能直接提高数据率，但是通过这些并行空间信道独立、不相关地传输信息，从而使信号在接收端获得分集增益，为数据实现高阶调制创造条件。

1.1.1 空时分组码（STBC）STBC在发射端对数据流进行联合编码以减小由于信道衰落和噪声所导致的符号错误率，它通过在发射端增加信号的冗余度，使信号在接收端获得分集增益，空时分组码是将同一信息经过正交编码后从多根天线发射出去。

MIMO系统的原理，传输信息流s（k）经过空时编码形成N个信息子流 ci（k），i=1，．．．，N。

这N个信息子流由N个天线发射出去，经空间信道后由M个接收天线接收。

多天线接收机利用先进的空时编码处理能够分开并解码这些数据子流，从而实现最佳的处理。

特别是这N个子流同时发射信号，各发射信号占用同一频带，因而并未增加带宽。

若各发射接收天线间的通道响应独立不相关，则多入多出系统可以创造多个并行空间信道。

mimo技术的原理及应用1. MIMO技术的概述MIMO（Multiple-Input Multiple-Output）技术是一种利用多个天线进行数据传输和接收的无线通信技术。

相较于传统的单天线系统，MIMO技术能够显著提高系统的数据传输速率、信号质量和抗干扰能力。

本文将介绍MIMO技术的基本原理和其在无线通信领域的应用。

2. MIMO技术的基本原理MIMO技术通过利用多个天线进行传输和接收，利用信号的多径传播现象，通过分离信号路径，可以获得更多的传输通道和空间资源。

通过在发送端和接收端增加多个天线，可以实现多个数据流的并行传输，从而大大提高传输速率和系统容量。

MIMO技术的基本原理可以归纳为以下几点：•多个天线之间相互独立: 在MIMO系统中，每个天线都可以独立传输或接收数据，彼此之间相互独立，互不干扰。

•多径传播效应: 在无线信道中，信号经过多个传播路径到达接收端，通过利用多个天线接收并分离不同路径的信号，可以提高系统的容量和可靠性。

•空间多样性: MIMO系统中的多个天线可以提供多样的传输通道，通过不同的路径传输可以增强信号的稳定性和抗干扰能力。

•多天线信道估计: 为了实现有效的MIMO通信，需要对信道进行准确估计。

通过发送端和接收端的反馈信息，可以估计信道的状况，并进行相应的信号处理和调整。

3. MIMO技术的应用MIMO技术在无线通信领域有广泛的应用，为无线通信系统的性能提升和扩展提供了有效的解决方案。

以下列举了一些MIMO技术的应用场景：3.1 无线局域网（WLAN）在无线局域网中，MIMO技术可以显著提高数据传输速率和网络容量。

通过部署多个天线的基站和用户设备，可以实现更高的信号覆盖范围和更快的数据传输速率，提供更好的网络体验。

3.2 移动通信系统MIMO技术在移动通信系统中的应用非常广泛，特别是在4G和5G系统中。

通过利用多个天线进行多流束传输和接收，可以提高系统的容量和覆盖范围，提供更稳定和高速的移动通信服务。

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，5G时代已来临，对移动通信设备的性能提出了更高的要求。

多输入多输出（MIMO）技术作为5G网络的关键技术之一，其天线设计的重要性不言而喻。

本文将针对面向5G移动终端的MIMO天线设计与研究进行深入探讨，旨在提高5G移动终端的通信性能和系统容量。

二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种在无线通信系统中广泛应用的信号处理技术。

通过在发射端和接收端分别设置多个天线，MIMO技术能够有效地提高系统的信道容量和传输速率，同时降低信号的干扰和衰落。

在5G时代，MIMO天线技术更是成为了提高频谱效率和提升通信质量的关键手段。

三、5G移动终端MIMO天线设计1. 设计要求针对5G移动终端的MIMO天线设计，需要满足以下要求：首先，要保证天线在多个频段上的良好性能；其次，要降低天线间的相互干扰，提高系统的隔离度；此外，还需考虑天线的尺寸、重量以及制造成本等因素。

2. 设计方案（1）天线结构优化：采用紧凑型结构设计，减小天线的尺寸和重量，同时保证其在多个频段上的性能。

（2）多频段覆盖：设计具有多频段覆盖能力的MIMO天线，以满足5G网络的不同频段需求。

（3）隔离度提升：通过采用特殊的天线布局和电路设计，降低天线间的相互干扰，提高系统的隔离度。

（4）仿真与优化：利用电磁仿真软件对设计方案进行仿真验证，根据仿真结果进行优化设计。

四、MIMO天线性能研究1. 仿真与测试通过电磁仿真软件对设计的MIMO天线进行仿真验证，包括天线的辐射特性、阻抗特性以及信号传输特性等。

然后在实际环境中对天线进行测试，评估其性能表现。

2. 性能分析（1）频谱效率：通过对比实验数据和仿真结果，分析MIMO天线的频谱效率，评估其在提高系统容量的作用。

（2）抗干扰能力：分析MIMO天线在复杂电磁环境下的抗干扰能力，评估其在实际应用中的性能表现。
