电力系统分析课程设计报告完整版

课程设计报告书题目：电力系统分析课程设计院（系）电气工程学院专业电气工程及其自动化学生姓名学生学号指导教师课程名称电力系统课程设计课程学分 1起始日期 2020.1.2—2020.1.6电力系统分析课程设计任务书一、设计目的和要求1、设计目的通过课程设计，使学生加强对电力体统分析课程的了解，学会查寻资料、以及分析计算等环节，进一步提高分析解决实际问题的能力。

2、设计要求（1）培养学生认真执行国家法规、标准和规范及使用技术资料解决实际问题的能力；（2）培养学生理论联系实际，努力思考问题的能力；（3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；（4）懂得电力系统分析设计的基本方法，为毕业设计和步入社会奠定良好的基础。

二、设计课题和内容各元件参数标幺值如下（各元件及电源的各序阻抗均相同）：接线，非标准变比侧Δ接T1：电阻0，电抗0.2，k=1.1，标准变比侧YN线；接线，非标准变比侧ΔT2：电阻0，电抗0.15，k=1.05，标准变比侧YN接线；L24: 电阻0.03，电抗0.08，对地容纳0.04；L23: 电阻0.023，电抗0.068，对地容纳0.03；L34: 电阻0.02，电抗0.06，对地容纳0.032；G1和 G2：电阻0，电抗0.15，电压1.1；负荷功率：S1=0.5+j0.2；任务要求：当节点2发生B、C两相金属性接地短路时，1 计算短路点的A、B和C三相电压和电流；2 计算其它各个节点的A、B和C三相电压和电流；3 计算各条支路的电压和电流。

三、设计工作要求1、理解设计任务书，原始设计资料。

3、掌握以下设计内容及方法：电力系统组成、标幺制的原理、短路类型、短路原因、短路危害与短路计算的目的；同步发电机暂态过程、系统元件各序（正、负和零）参数计算、对称分量法原理、电力系统各序网络、不对称故障边界条件确定以及正序等效定理。

最后撰写设计报告，绘图工程图，考核。

摘要本文运用MATLAB软件进行潮流计算，对给定题目进行分析计算，再应用DDRT软件，构建系统图进行仿真，最终得到合理的系统潮流。

潮流计算是电力系统最基本最常用的计算。

根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压幅值和相角，各元件流过的功率，整个系统的功率损耗。

潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。

因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。

首先，画出系统的等效电路图，在计算出各元件参数的基础上，应用牛顿—拉夫逊Newton-Raphson法以及MATLAB软件进行计算对给定系统图进行了四种不同负荷下的潮流计算，经过调节均得到符合电压限制及功率限制的潮流分布。

其次，轮流断开环网的三条支路，在新的系统结构下进行次潮流计算，结果亦均满足潮流分布要求。

牛顿—拉夫逊Newton-Raphson 法具有较好的收敛性，上诉计算过程经过四到五次迭代后均能收敛。

最后，应用DDRTS软件，构建系统图，对给定负荷重新进行分析，潮流计算后的结果也能满足相应的参数要求。

关键词：牛顿-拉夫逊法MATLAB DDRTS 潮流计算1 •系统图:两个发电厂分别通过变压器和输电线路与四个变电所相连。

2 •发电厂资料：母线1和2为发电厂高压母线，发电厂一总装机容量为 300MV V 母线3为机 压母线，机压母线上装机容量为 100MMW 最大负荷和最小负荷分别为 40MW 和 20MW ；发电厂二总装机容量为200WM3 •变电所资料：（一）变电所1、2、3、4低压母线的电压等级分别为：10KV 35KV 35KV10KV（二） 变电所的负荷分别为：（3） 50MW 40MW 55MW 70MW （三） 每个变电所的功率因数均为cos © =0.8；题目原始资料变电所 235kV 母线线路长线路长为90km线路长为80km为 100km 线路长为90km11母线3电厂二变电所110kV 母线一次侧电压 A220kV 变电所335kV 母线一次侧电压220kV线路长为9线路长为80 km母线1母线2变电所410kV 母线2*QFQ-50 -22*QFs-50_2电厂一 TQN-100-22*TQN-100 -2（四）变电所1和变电所2分别配有两台容量为75MVA的变压器，短路损耗414KW，短路电压（%）=16.7;变电所3和变电所4分别配有两台容量为63MVA的变压器，短路损耗为245KW，短路电压（%）=10.5;4•输电线路资料：发电厂和变电所之间的输电线路的电压等级及长度标于图中，单位长度的电阻为0.17门，单位长度的电抗为0.402门，单位长度的电纳为2.78*10-6S。

电力系统分析课程设计专业：电气工程及其自动化设计题目：电力系统分析课程设计班级：电自1042学生姓名：杨鹏学号：24指导教师：王彬分院院长：许建平教研室主任：高纯斌电气工程学院一、课程设计任务书1.课程题目电力系统课程设计2.设计内容双端供电网络设计1）设计具体内容、计算参数、总负荷容量等设计数据已给出；1）完成电力网络电能分派设计；2）完成电力网络功率补偿；3）完成电力网络各节点短路故障的计算；4）撰写课程设计报告；5）完成课程设计答辩。

3. 课程设计报告要求课程设计报告应包括以下内容：A、本次设计的要紧内容、设计题目、设计目录、供配电网图、补偿结果、短路数据，利用设备清单、设备选择公式、计算进程、选择依据。

B、课程设计总结。

包括本次课程设计进程中的收成、体会，和对该课程设计的意见、建议等。

C、全文很多于3000字。

显现报告类似，经查实后剽窃学生成绩按不合格处置。

4.参考资料1.电力系统分析.2.power world 利用说明书。

5.设计进度（2011年12月1`日至12月15日）时间设计内容第1-2天查阅资料，方案比较、设计与论证，理论分析与计算第3-6天完成电力网络规划第7-11天系统负荷计算、短路计算、功率因素补偿第12-15天绘制图纸、书写报告、答辩6.答疑地址新实验楼 305目录第一章 PowerWorld软件介绍 (3)1.1 PowerWorld软件的简介 (3)1.2 PowerWorld软件的功能 (4)1.2.1 大体功能 (4)1.2.2 高级功能 (5)第二章 PowerWorld软件的大体应用简介 (6)2.1 绘制电力系统单线图 (6)2.1.1 创建工程实例 (6)2.1.2 添加电力元件 (7)潮流计算 (8).1 潮流计算 (8).2 潮流计算个元件信息表 (8)短路计算 (10)第三章 PowerWorld实际的应用 (11)4.1 power world仿真图 (11)4.2 节点潮流计算 (12)4.3 节点短路计算 (12)4.4 实例信息（节点） ......................................................... 错误!未定义书签。

电力系统分析课程设计报告题目: 电力系统三相对称短路计算专业: 电气工程及其自动化班级:姓名:学号:指导教师:目录电力系统分析........................................................................................................................... - 0 -第一章设计目的与任务 ......................................................................................................... - 2 -1.1设计目的.................................................................................................................... - 2 -1.2设计任务.................................................................................................................... - 2 -第二章基础理论与原理 ......................................................................................................... - 2 -2.1 对称短路计算的基本方法 ....................................................................................... - 2 -2.2 用节点阻抗矩阵的计算方法 ................................................................................... - 4 -2.3 用节点导纳矩阵的计算方法 ................................................................................... - 6 -2.4 用三角分解法求解节点阻抗矩阵 ........................................................................... - 7 -2.5 短路发生在线路上任意处的计算方法 ................................................................... - 8 -第三章程序设计..................................................................................................................... - 9 -3.1 变量说明................................................................................................................... - 9 -3.2 程序流程图............................................................................................................. - 10 -3.2.1主程序流程图 .............................................................................................. - 11 -3.2.2导纳矩阵流程图 .......................................................................................... - 12 -3.2.3三角分解法流程图 ...................................................................................... - 13 -3.3 程序源代码见附录1 ............................................................................................ - 14 -第四章结果分析................................................................................................................... - 14 -第五章收获与建议............................................................................................................... - 15 -参考文献................................................................................................................................. - 17 -附录......................................................................................................................................... - 17 -附录1: 程序源代码..................................................................................................... - 18 - 附录2: 测试系统数据与系统图 ................................................................................... - 23 - 附录3: 测试系统的运行结果- 25 -第一章设计目的与任务1.1设计目的1、加深理解并巩固电力系统发生短路的基本知识。

电力系统分析课程设计报告书区域电网规划与设计1 设计任务书区域电网课程设计任务书（一）1．发电厂、变电所相对地理位置及距离如图1所示（距离单位为km）。

图1 发电厂、变电所相对地理位置及距离2.距离L1=150kmL2=120kmL3=110kmL4=100km3.发电厂技术参数表1-1火电厂技术参数火电厂 A 额定功率因数ecos装机台数、容量（MW）125MW×3 0.90 50MW×4 0.85 25MW×4 0.80A112131 L1 L3L2L444.负荷情况表1-2 负荷情况荷为500MW，装机容量为525MW，要求发电厂在最大综合负荷时向系统提供有功功率220MW。

2 初选方案的选择2.1 检验功率平衡，确定电厂的运行方式最大综合负荷∑Pmax=k1k2∑Pimax=0.09×1.15×(100+100+120+ 120+220)=683.1(MW)1、储备系数k% = 系统总装机（MW）−系统最大综合负荷/系统最大综合负荷×100k%=125×3+50×4+25×4−683.1683.1×100=−1.1<10因为k%<10,故系统总装机不够，需再两台50MW的发电机，此时k%=125×2+50×4+25×4+100−683.1683.1×100=13.5>10满足条件。

2、最小负荷时，发电机组运行方式最小负荷时的总负荷为：70+70+90+80=310(MW)，故运行两台125MW，一台50MW，一台25MW的机组即可，P G=125×2+50+25=325(MW)2.2 初选方案的分析计算1.根据负荷对供电可靠性的要求拟定5个初步接线方案方案一：方案二：方案三：方案四：方案五：2、按均一网对其进行粗略潮流分布计算均一网初步功率分布的计算公式如下：S a=∑S i L i n1∑L in1环网潮流有功功率计算公式：P=∑P m L m ∑L m①供电路径ΣL×1.1②导线长度（消耗有色金属）ΣL×1.1（考虑单、双回线）③开关台数（单回线：2台开关，双回线：4台开关）④负荷矩ΣPL (双：12ΣPL)⑤最大故障电压损耗∆U max=0.05×ΣPL×10−2(kV)3、计算过程方案一的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=180km L2=100km L3=110km L4=163km L5=192km 供电路径：X=(L1+L2+L3+L4+L5)×1.1=819.5 km导线长度：L=(L1+L2+L3+L4+L5)×1.1=819.5 km 开关台数：N=5×2=10P a=P4(L2+L3+L4+L5)+P1(L3+L4+L5)+P3(L4+L5)+P2L5L1+L2+L3+L4+L5=234MWP b=P2(L1+L2+L3+L4)+P3(L1+L2+L3)+P1(L1+L2)+P4L1L1+L2+L3+L4+L5=206MWP a+P b=206+234=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P1)L2+(P a−P1−P3)L3+P b L5 +(P b−P2)L4= 113890L1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+P1L2= 158980MWL5断路：∑PL=(P1+P3+P4+P2)L1+(P3+P4+P2)L2+(P4+P2)L3+P2L4=174100MW⋅km最大故障电压损耗：∆U max 1=0.05×15300×10−2=79.49kV∆U max 2=0.05×174100×10−2=87.05 kV方案二的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=150km L2=120km L3=162.8km L4=148.6km L5=180.3km供电路径：X=(L1+L2+L3+L5+L4)×1.1=834.6km导线长度：L=(L1+L2+L3+L5+L4)×1.1=834.6km开关台数：N=4×2+4=12P a=P1(L2+L3+L5+L4)+P3(L3+L5+L4)+P3(L5+L4)+P4L5L2+L3+L1+L5=235.5MWP b=P4(L1+L2+L3+L4)+P3(L1+L2+L3)+P2(L1+L2)+P1(L1L2+L3+L1+L5∙=204.5MWP a+P b=235.5+204.5=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L5+(P a−P4)L4+(P a−P4−P3)L3+P b L1+(P b−P4)= 105392.85L1断路：∑PL=L5(P1+P2+P3+P4)+L4(P1+P2+P3)+L3(P1+P2)+L2P1=178848MV∙km L5断路：∑PL=L1(P1+P2+P3+P4)+L2(P1+P2+P3)+L3(P1+P2)+L4P1=154776MV∙km 最大故障电压损耗：∆U max 1=0.05×178848×10−2=89.424 kV∆U max 2=0.05×154776×10−2=77.388 kV方案三的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=180.3km L2=120km L3=110km L4=148.7km L5=192.1km供电路径：X=(180.3+120+110+148.7+192.1)×1.1=826.21km导线长度：L=(180.3+120+110+148.7+192.1)×1.1=826.21km开关台数：N=5×2=10P a=P4(L4+L3+L2+L5)+P3(L3+L2+L5)+P1(L2+L5)+P2L5L1+L2+L3+L4+L5=218.9MWP b=P2(L2+L3+L4+L1)+P1(L3+L4+L1)+P3(L4+L1)+P4L1L1+L2+L3+L4+L5=221.1MWP a+P b=218.9+221.1=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P4)L4+(P a−P4−P3)L3+P b L5+(P b−P2)L2= 113845.41MVL1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L2+(P3+P4)L3=164394MW∙kmL2断路：∑PL=(P1+P2+P3+P4)L1+(P2+P3+P1)L4+(P2+P1)L3+P2L2 =166090MW∙km最大故障电压损耗：∆U max 1=0.05×164394×10−2=82.197kV∆U max 2=0.05×166090×10−2=83.045kV方案四的粗略潮流计算：P1=120MW P2=100MW P3=100MW P4=120MWL1=150km L2=120km L3=163km L4=149km L5=100km供电路径：X=(120+150+100+163+149)×1.1=750.2km导线长度：L=(120+150×2+100+163+149)×1.1=915.2km 开关台数：N=4×2+4=12P a=(P1+P3)(L3+L4+L5)+P4(L4+L5)+P2L5L1+L3+L4+L5=167.529MWP b=P2(L3+L4+L1)+P4(L1+L3)+(P1+P3)L1L1+L3+L4+L5=152.406MWP a+P b=181.870+138.131=320.001MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+12P3L2+(P a−P1−P3)×L3+P b L5+(P b−P2)L4= 53947.499MVL1断路:∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+12P3L2=87697.499MW∙km L5断路：∑PL=(P1+P2+P3+P4)L1+(P2+P4)L3+P2L4+12P3L2=122258MW∙km L2断路：∑PL=(P1+P2+P3+P4)L1+(P2+P4)L3+P2L4+12P3L2=114080MW∙km最大故障电压损耗：∆U max 1=0.05×107597×10−2=43.849kV ∆U max 2=0.05×82983×10−2=61.129kV；；∆U max 3=0.05×107597×10−2=57.04kV 方案五的粗略潮流计算：P1=120MW P2=100MW P3=120MW P4=100MWL1=150km L2=100km L3=110km L4=163km L5=192km 供电路径：X=(L1+L2+L3+L4+L5)×1.1=786.5 km 导线长度：L=(L1+L2+L3+L4+L5)×1.1=896.5 km 开关台数：N=5×2+2=12P a=P4(L2+L3+L4+L5)+P1(L3+L4+L5)+P3(L4+L5)+P2L5L1+L2+L3+L4+L5=148.78MWP b=P2(L1+L2+L3+L4)+P3(L1+L2+L3)+P1(L1+L2)+P4L1L1+L2+L3+L4+L5=191.21MWP a+P b=206+234=440MW=P1+P2+P3+P4负荷矩：∑PL=P a L1+(P a−P1)L2+(P a−P1−P3)L3+P b L5 +(P b−P2)L4= 77062.35L1断路：∑PL=(P1+P2+P3+P4)L5+(P1+P3+P4)L4+(P1+P3)L3+P1L2= 104400MWL5断路：∑PL=(P1+P3+P4+P2)L1+(P3+P4+P2)L2+(P4+P2)L3+P2L4=91500MW⋅km最大故障电压损耗：∆U max 1=0.05×15300×10−2=52.20V∆U max 2=0.05×174100×10−2=45.25kV3.列表比较，选出2个最佳方案负荷矩太大，一旦建成就满负荷运行如方案一；负荷矩太小，利用率不高，如方案一。

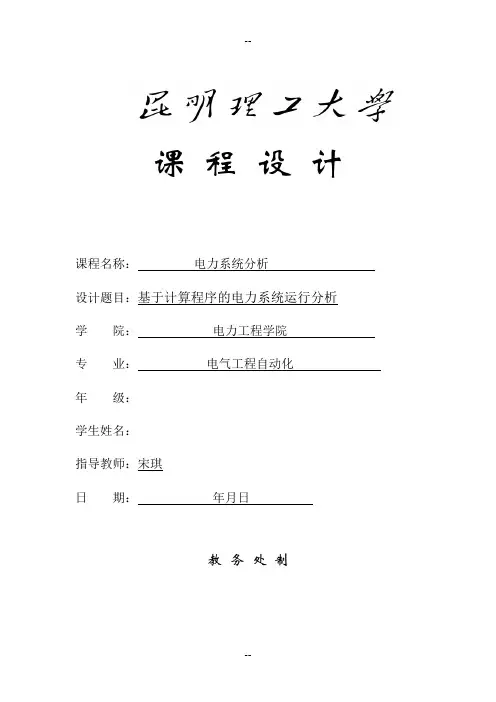

课程设计课程名称：电力系统分析设计题目：基于计算程序的电力系统运行分析学院：电力工程学院专业：电气工程自动化年级：学生姓名：指导教师：宋琪日期：年月日教务处制目录任务书······································前言·······································第一章电网模型的建立·······················第二章潮流计算····························第三章故障电流计算························第四章思考题······························总结体会····································参考文献····································前言电力系统潮流计算是电力系统分析中的一种最基本的计算，是对复杂电力系统正常和故障条件下稳态运行状态的计算。

课程设计电力系统短路故障的计算机算法程序设计姓名学号班级指导教师目录一、课程设计说明 (3)二、选择所用计算机语言的理由 (3)三、程序主框图、子框图及主要数据变量说明 (4)四、三道计算题及网络图 (8)五、设计体会 (15)六、参考文献 (16)七、附录（主程序及其注释） (17)电分课设报告一、课程设计说明根据所给的电力系统，编制短路电流计算程序，通过计算机进行调试，最后完成一个切实可行的电力系统计算应用程序。

通过自己设计电力系统计算程序使同学对电力系统分析有进一步理解，同时加强计算机实际应用能力的训练。

所谓短路，是指电力系统正常运行情况以外的相与相之间或相与地之间的“短接”。

在电力系统正常运行时，除中性点外，相与相或相与地之间是绝缘的。

如果由于某种原因使其绝缘破坏而构成了通路，我们就称电力系统是发生了短路故障。

在三相系统中，短路故障可分为两大类：即对称短路（三相短路）和不对称短路（两相短路、两相接地短路、单相接地短路）。

其中三相短路虽然发生的机会较少，但情况严重，又是研究其它短路的基础。

所以我们先研究最简单的三相短路电流的暂态变化规律。

二、选择所用计算机语言的理由我使用的是第四代计算机语言的MATLAB，利用其丰富的函数资源，它的优点如下：1）语言简洁紧凑，使用方便灵活，库函数极其丰富。

MATLAB程序书写形式自由，利用起丰富的库函数避开繁杂的子程序编程任务，压缩了一切不必要的编程工作。

由于库函数都由本领域的专家编写，用户不必担心函数的可靠性。

可以说，用MATLAB进行科技开发是站在专家的肩膀上。

2）运算符丰富。

由于MATLAB是用C语言编写的，MATLAB提供了和C语言几乎一样多的运算符，灵活使用MATLAB的运算符将使程序变得极为简短。

3）MATLAB既具有结构化的控制语句（如for循环，while循环，break语句和if语句），又有面向对象编程的特性。

4）程序限制不严格，程序设计自由度大。

山东交通学院电力系统课程设计报告书院(部)别信息科学与电气工程学院姓名刘俊杰指导教师栗玉霞课程设计任务书题目电力系统分析课程设计题目二学院信息科学与电气工程学院专业电气工程及其自动化学生姓名刘俊杰6 月 3 日至 6 月9 日共 1 周指导教师(签字)院长(签字)2013 年 6 月9三、设计完成后提交的文件和图表1．计算说明书部分设计报告和手算潮流的步骤及结果目录摘要 (2)第一章电力系统的基本概念 (3)第二章潮流计算 (4)2.1潮流计算概述与发展 (4)2.2复杂电力系统潮流计算 (6)2.3潮流计算的方法及优、缺点 (7)2.4潮流计算所用程序语言的发展 (7)2.5 MATLAB概述 (8)2.6牛顿-拉夫逊法原理 (9)2.7牛顿-拉夫逊法解决潮流计算问题 (10)2.8计算机潮流计算的步骤 (11)2.9计算机程序的实现 (12)2.10计算过程及数据分析 (15)2.11 MATLAB潮流计算结果 (18)第三章电力系统仿真概述 (21)3.1仿真发展 (21)3.2 Matlab仿真电力系统 (21)3.2 Simulink仿真模型 (26)第四章学习心得 (28)参考文献： (29)附录：............................................. 错误！未定义书签。

摘要电力系统稳态分析包括潮流计算和静态安全分析。

本文主要运用的事潮流计算，潮流计算是电力网络设计与运行中最基本的运算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中的各元件的电力损耗，进而求得电能损耗。

本位就是运用潮流计算具体分析，并有MATLAB仿真。

关键词：电力系统潮流计算 MATLAB仿真AbstractElectric power system steady flow calculation and analysis of the static safety analysis. This paper, by means of the calculation, flow calculation is the trend of the power network design and operation of the most basic operations of electric power network, various design scheme and the operation ways to tide computation, can get all kinds of each node of the power grid voltage and seek the trend of the network and the network of the components of the power loss, and getting electric power. The standard is to use the power flow calculation and analysis, the specific have MATLAB simulation.Key words: Power system; Flow calculation; MATLAB simulation第一章电力系统的基本概念电力系统：发电机把机械能转化为电能，电能经变压器和电力线路输送并分配到用户，在那里经电动机、电炉和电灯等设备又将电能转化为机械能、热能和光能等。

Beijing Jiaotong University 电力系统课程设计实验报告学院：电气工程1.题目要求220kV 环网及其等值电路如图，图中各元件归算到220kV 侧的阻抗分别为1440Z j =+Ω，2650Z j =+Ω，3 3.975Z j =+Ω，4 3.880Z j =+Ω，12120T Z j =+Ω，2125T Z j =+Ω。

变压器变比分别为1231110T K kV =，2209110T K kV =。

各点负荷分别为5030a S j MVA =+，150100b S j MVA =+，3010c S j MVA =+。

试求网络中的功率分布。

若实现经济功率分布，应附加多大的可调电势？c当已给出变压器一次侧的电压c V ,则有11c c V k V = 和22c cV k V = 。

将等值电路从C 点拆开，便得到如上所示的等值电路。

2．求网络中的功率分布将环网从电源点处解开成为一个两端供电的开式电力网（1）先假定两台变压器变比相同，计算网络中的功率分布。

()()()22341234141122341(5030)(16.7350)(150100)(10.7300)(3010)(5.8200)20.7390113351699931605439302174594220.S Z Z Z Z Z S Z Z Z Z S Z Z a T T b T T c T S daZ Z Z Z Z Z T T j j j j j j j j j j ***********++++++++++'=******++++++-++-++-=--+-+-=451146687180666.000555.99739020.7390390.549086.96206.545130.97=177.0994+j106.2859MVAj j -∠-==︒--∠-︒=∠()()1223121122341(3010)(14.9190)(150100)(1090)(5030)(440)20.739023475551105001250014001880142471993120.739020.7390S Z Z Z Z S Z Z S Z c T b a S d cZ Z Z Z Z Z T T j j j j j j j j j j j j *******++++++∙'='++++++-++-++-=--+-+--===--24499.423954.44390.549086.9662.7332.5252.894233.7233j MVA∠-︒∠-=∠=+（2）求仅由变压器变比不同而引起的循环功率。

电力分析系统课程设计一、课程目标知识目标：1. 理解电力系统的基本组成、运行原理及电力分析的重要性。

2. 掌握电力系统各元件的等效电路及其参数计算方法。

3. 学会运用基本的电力分析方法，如潮流计算、短路计算和稳定性分析。

技能目标：4. 能够运用所学软件工具，如PowerWorld、PSS/E等进行电力系统的模拟和计算。

5. 能够分析实际电力系统案例，提出合理的解决方案，并具备一定的电力系统优化和改进能力。

情感态度价值观目标：6. 培养学生对电力系统分析和工程应用的兴趣，增强其探索精神和实践能力。

7. 增强学生的团队合作意识，培养严谨的科学态度和良好的工程伦理观念。

本课程针对高年级本科生或研究生，结合电力系统分析课程的特点，注重理论与实践相结合。

课程目标旨在使学生掌握电力系统分析的基本知识和技能，具备解决实际电力工程问题的能力。

通过本课程的学习，学生将能够更好地理解电力系统的运行规律，为今后从事电力系统设计、运行和管理奠定坚实基础。

同时，注重培养学生的专业兴趣、实践能力和团队协作精神，使其成为具有创新意识和责任感的电力工程人才。

二、教学内容1. 电力系统概述：介绍电力系统的基本组成、运行特点及发展现状，对应教材第一章。

- 电力系统基本概念- 电力系统运行特点- 电力系统发展概况2. 电力系统元件及参数计算：学习电力系统中各主要元件的等效电路及其参数计算方法，对应教材第二章。

- 发电机、变压器、线路的等效电路- 元件参数的计算与测量3. 电力系统基础分析：掌握基本的电力分析方法，包括潮流计算、短路计算和稳定性分析，对应教材第三章至第五章。

- 潮流计算原理及方法- 短路计算原理及方法- 稳定性分析原理及方法4. 电力系统分析软件应用：学习使用PowerWorld、PSS/E等软件工具进行电力系统的模拟和计算，对应教材第六章。

- 软件操作方法与技巧- 案例分析与讨论5. 实践教学与案例分析：结合实际电力系统案例，进行综合分析，提高学生的实际操作能力和问题解决能力，对应教材第七章。

电力系统课程设计报告题目：区域电网设计4-7学生姓名：何泰楠，黄界姿学生学号：************ ，************指导老师：***所在学院：电力学院专业班级：电气工程及其自动化4班报告提交日期：2012年1月1日目录目录 (1)前言 (4)一、设计原始资料 (5)1.1、设计的系统与厂、站资料 (5)1.2、设计主要内容及要求 (7)二、校验电力系统功率平衡和确定发电厂的运行方式 (8)2.1负荷合理性校验 (8)2.2功率平衡校验 (8)2.3电力电量平衡校验 (10)三、确定电力系统的接线图 ························ 1错误!未定义书签。

3.1拟定主接线方案 ······························ 1错误!未定义书签。

3.2选择接线方案1,2进行设计工作 (19)3.3 matlab潮流计算与powerword仿真潮流计算的对比 (25)3.3.1 方案1 matlab潮流计算与powerword仿真潮流计算的对比 (25)3.3.2方案2 matlab潮流计算与powerword仿真潮流计算的对比 (27)3.4 N-1潮流校核 (29)3.5 三相短路容量测算校核 (35)四、确定发电厂、变电所的电气主接线 ···········错误!未定义书签。

电力系统分析实验报告第一篇：电力系统分析实验报告五邑大学电力系统分析理论实验报告院系专业学号学生姓名指导教师实验一仿真软件的初步认识一、实验目的：通过使用PowerWorld电力系统仿真软件，掌握电力系统的结构组成，了解电力系统的主要参数，并且学会了建立一个简单的电力系统模型。

学会单线图的快捷菜单、文件菜单、编辑菜单、插入菜单、格式菜单、窗口菜单、仿真控制等菜单的使用。

二、实验内容：（一）熟悉PowerWorld电力系统仿真软件的基本操作（二）用仿真器建立一个简单的电力系统模型：1、画一条母线，一台发电机；2、画一条带负荷的母线，添加负荷；3、画一条输电线，放置断路器；4、写上标题和母线、线路注释；5、样程存盘；6、对样程进行设定、求解；7、加入一个新的地区。

三、电力系统模型：按照实验指导书，利用PowerWorld软件进行建模，模型如下：四、心得体会：这一次试验是我第一次接触PWS这个软件，刚开始面对一个完全陌生的软件，我只能听着老师讲解，照着试验说明书，按试验要求，在完成试验的过程中一点一点地了解熟悉这个软件。

在这个过程中也遇到了不少问题，比如输电线的画法、断路器的设置、仿真时出现错误的解决办法等等，在试验的最后，通过请教老师同学解决了这些问题，也对这个仿真软件有了一个初步的了解，为以后的学习打了基础。

在以后的学习中，我要多点操作才能更好地熟悉这个软件。

实验二电力系统潮流分析入门一、实验目的通过对具体样程的分析和计算，掌握电力系统潮流计算的方法；在此基础上对系统的运行方式、运行状态、运行参数进行分析；对偶发性故障进行简单的分析和处理。

二、实验内容本次实验主要在运行模式下，对样程进行合理的设置并进行电力系统潮流分析。

选择主菜单的Case Information Case Summary项，了解当前样程的概况。

包括统计样程中全部的负荷、发电机、并联支路补偿以及损耗；松弛节点的总数。

进入运行模式。

电力系统课程设计报告电力系统继电保护技术在创新的同时，对运行维护以及装置保护原则等相关内容也有了新要求，下面是小编整理的电力系统课程设计报告，希望对你有帮助。

第一篇：电力系统继电保护二次回路维护与检修传统的保护设备维护检修工作复杂，而且而保护性能不强，难以满足当前电力系统的使用需求，无法提供有效的保护，降低故障概率。

相比之下，继电保护系统不仅能够为电力系统提供有效的保护，还能增加电力系统技术数据信息的安全性，对整个电力系统有着高效的防护和监视作用。

继电保护装置结构相对简单，安装简便，在安装过程中所需的人力和物力资源较少，安装工作的时间较短，成本较低，减少了企业的资金投入，有助于企业的长久发展。

继电保护装置的零部件通常是由绝缘材料制成，继电保护装置采用绝缘材料可以有效的对装置起到保护作用，同时可以避免设备遭到腐蚀。

从当前继电保护装置的发展趋势来看，采用新型的保护材料是一种必然趋势，这不仅可以保证装置的有效运行，还可以保障整个电力系统的安全可靠运行，确保电力作业人员的安全。

有效维护电力系统数据信息安全；现代社会已经进入了信息时代，信息安全受到了前所未有的重视，电力行业作为社会运行的基础，其信息安全值得重视。

继电保护二次回路作为一种新型的现代化电力系统设备，不仅能够降低系统痴线故障的几率，保证继电保护工作及时有效地进行，还能对电力系统中的数据信息进行有效的保护，防止信息泄露，保护电力系统的平稳运行。

减少电网运行投资成本；继电保护二次回路构造简单，运用现代新型材料制成的回路系统成本相对更加低廉，其体型较小，质量不大，方便于继电保护二次回路的施工，也利于继电保护二次回路的维护，人力物力投入相对较少，减少了资金投入。

继电保护装置性能优越；继电保护二次回路可以提高装置的抗腐蚀能力，避免其在运行过程中因为受外在因素影响而发生腐蚀问题，另外，其特殊的材质还可以防止电磁效应对继电保护装置产生影响，从而大幅度提升了继电保护装置的抗干扰能力。

目录摘要 (1)1 设计意义 (2)2 设计要求 (3)3 设计环节 (4)3.1 设计思路 (4)3.2潮流计算过程 (4)3.2.1 各元件参数计算 (4)3.2.2 绘制等效电路 (5)3.2.3 功率分布计算 (6)4 调压计算 (8)5 总结体会 (9)参考资料 (10)电力系统分析潮流计算摘要电力系统的出现使高效、无污染、使用方便易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，开启了第二次科技革命。

电力系统的规模和发展水平成为一个国家经济发展水平的标志之一。

至今人类文明的主流发展方向依然与电力有着不可分割的联系。

潮流计算是电力网络设计及运行中最基本的计算，对电力网络的各种设计方案及各种运行方式进行潮流计算，可以得到各种电网各节点的电压，并求得网络的潮流及网络中各元件的电力损耗，进而求得电能损耗。

在数学上是多元非线性方程组的求解问题，求解的方法有很多种。

关键词:电力系统潮流计算1 设计意义潮流计算是电力系统分析中的一种最基本的计算，也是最重要的计算。

他的任务是对给定运行条件确定系统运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布及功率损耗等。

对于正在运行的电力系统，通过潮流计算可以判断电网电压母线、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。

对于电力系统，进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。

潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。

潮流计算的结果是电力系统稳定计算和故障分析的基础。

具体表现在以下方面：(1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。

(2)在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。

题目某冶金机械修造厂总降压变电所一次系统设计课程名称电力系统分析目录《电力系统分析》课程设计 (1)一、绪论 (1)二、工厂供电的设计 (2)2.1工厂供电的意义及要求 (2)2.2工厂供电设计的一般原则 (4)2.3设计的具体容 (4)2.4工厂原始资料 (4)三、工厂的电力负荷及其计算 (6)3.3工厂的电力负荷 (6)3.2 车间计算负荷的确定 (6)3.3 工厂计算负荷的确定 (7)3.4 无功功率补偿及其计算 (9)四、总降压变电所变压器台数和容量的选择 (10)五、短路电流计算 (11)5.1 短路电流计算的目的 (11)5.2 短路电流计算的方法和步骤 (11)5.3 该厂供电系统电路及短路等效电路 (12)5.4 短路计算 (14)5.5 短路计算结果 (20)六、总降压变电所35kV侧一次设备的选择与校验 (21)七、继电保护装置的整定计算 (23)7.1 总降压变电所35kV变压器的保护 (23)7.2 35kV电力线路保护 (25)八、防雷保护与接地装置的设计 (27)8.1 变电所防雷保护与防雷装置的选择 (27)8.2 接地装置的设计计算 (27)心得体会 (28)参考文献 (29)《电力系统分析》课程设计某冶金机械修造厂总降压变电所一次系统设计一、绪论随着我国国民经济的飞速发展，工业对电力的需求也越来越迫切。

随着中国工业规模的不断扩大，对电力供应的安全性、可靠性提出了更高的要求，因此电力系统与用户直接关联的供电系统尤为重要。

作为供电系统的主要组成部分，电气设备的质量及其性能的先进性是决定供电系统安全可靠运行的前提条件之一。

本设计根据该冶金机械厂的相关资料和实际情况，对该厂的总降压变电所系统进行设计。

本设计首先根据工厂提供的资料对工厂的负荷情况进行了计算，根据负荷情况对变压器的容量和台数进行了选择。

该厂电源由某变电所以35kV 双回路架空线引出，本设计选择在该厂设立总降压变电所先将电压降为厂区供电电压10kV，在由各车间变电所降为负荷所需电压。

1. 设计任务和原始资料1.1 设计任务本次电力系统规划设计是按照 给定的发电厂、变电所原始资料完成如下设计： 1.1 确定供电电压等级；1.2 初步拟定假设干待选的电力网接线方案； 1.3 发电厂、变电所主变压器选择； 1.4 电力网接线方案的技术、经济比较； 1.5 输电线路导线截面选择； 1.6 调压计算。

1.2 原始资料〔1〕发电厂、变电所相对地舆位置及距离〔2 〕发电厂技术参数表1-1发电厂A 装机台数、容量〔MW 〕4×75额定电压〔kV 〕额定功率因数e cos〔3〕 发电厂与负荷数据及有关要求表1-22. 电网初步方案的拟定与比较2.1 电力电量平衡计算电力平衡：① 最大负荷时发电厂最大负荷功率：MW P AL 20max = 电源最大出力：MW P G 28020300max =-=∑ 变电所最大负荷功率：MW P L 210706080max =++= 从电网S 吸收的功率：MW P P P G L S 70max max max -=-=∑∑ ② 最小负荷时发电厂最小负荷功率：MW P AL 10min = 电源最小出力：MW P G 29010300min =-=∑ 变电所最小负荷功率：MW P L 105353040min =++= 从电网S 吸收的功率：MW P P P G L S 185min min min -=-=∑∑ 电量平衡：系统发电量：1400000MW5000280max max =⨯=∑T P G系统用电量：MWT P L 1160000500070550060600080max max =⨯+⨯+⨯=∑往电网输送电量：MWT P T P P L G S 240000max max max max max =-=∑∑∑〔注：本次设计中对于无功功率一律采纳电容器“当场抵偿〞〕2.2. 供电电压等级确实定按照 图1中的变电所负荷大小、变电所与发电厂的距离，由有关资料确定电压等级，采用架空线时与各额定电压等级相适应的输送功率和输送距离。

电力系统分析课程设计报告专业班级：电气116班学生学号：3110421175学生姓名：刘万成指导教师：段建东教授2014 年秋季学期起止时间：2015年1月5日至2015年1月16日目录一、设计目的............................ . (2)二、设计任务............................ . (2)三、基础理论3.1不对称短路故障概述 (2)3.2不对称短路的计算条件及近似 (3)3.3系统标幺值计算 (3)3.4不对称短路的计算方法3.4.1对称分量法............................ . (4)3.4.2简单不对称短路计算步骤 (4)3.4.3正序等效定则 (4)3.4.4节点导纳矩阵的计算方法 (7)四、程序设计4.1计算程序原理 (8)4.2变量说明 (9)4.3程序流程图 (9)五、算例分析............................ (11)六、收获建议............................ (14)附件一：程序源代码 (16)附件二：系统算例 (31)附件三：输出结果 (32)附件四：参考文献 (42)一、设计目的1、加深理解并巩固电力系统基础知识；2、掌握电力输电、配电系统的计算方法；3、熟悉电力系统计算程序基本编写过程；4、为今后从事与电力系统相关的设计、运行、管理及科学研究工作打下良好的基础。

二、设计任务1、掌握电力系统不对称短路计算，理解专业理论、计算机算法；2、用MATLAB或C语言编写一个计算程序并调试通过；3、分别对教材例题与数个标准测试系统（IEEE节点系统）解出算例结果并分析。

三、基础理论3.1不对称短路故障的概述在电力系统运行过程中，时常发生故障，其中大多数是短路故障。

所谓短路：是指电力系统正常运行情况以外的相与相或相与地（或中性点）之间的连接。

除中性点外，相与相或相与地之间都是绝缘的。

上海电力学院课程设计（大型作业）任务书（学年第一学期）12、学习—Ⅲ型电力系统综合自动化试验台的使用方法并通过实验分析电力系统功角稳定问题，加深和巩固课堂教学内容。

二、设计内容、要求及组织形式本次课程设计包括两部分：软件计算部分和—Ⅲ型电力系统综合自动化试验台实验部分。

具体设计内容见附表。

三、设计进度安排（时间及地点）时间：——１．复习电力系统潮流、短路、稳定计算方法。

２．了解在进行潮流、短路、稳定计算时电力系统各元件所用的不同的数学模型并在进行不同的计算（潮流、短路、稳定计算）时加以正确选用。

３．学会用，通过图形编辑建模（即建立电力系统电气接线图并输入相应参数），并对特定网络进行计算分析。

三．内容１．用进行电力系统潮流计算，先将计算结果与已知结果进行比较。

然后在此网络上分别ａ．选用不同的算法计算潮流，比较迭代次数，并分析原因ｂ．加大某一线路电阻（增大倍），选用不同的算法计算潮流，比较迭代次数，并分析原因。

ｃ．调变压器变比，观察对发电机有功、无功出力，网络有功、无功潮流，网络各节点电压幅值和相角的影响，分析原因。

ｄ．调节点有功，观察对发电机有功、无功出力，网络有功、无功潮流，网络各节点电压幅值和相角的影响，分析原因。

ｅ．调节点无功，观察对发电机有功、无功出力，网络有功、无功潮流，网络各节五．成品要求：成品要求版面工整，内容全面，简明扼要、层次清楚。

具体要求如下：１．各内容按顺序写。

２．每一内容包括接线图（屏幕图形），输入输出报告（同一结线的报告和图形的编号要对应）。

对结果的分析与思考。

数据输入过程中的注意事项等。

３．通过熟悉使用，写它给你留下的印象。

六．参考资料１．何仰瓒等“电力系统分析”华中科技大学出版社２．联机文档七．原始资料：内容一：如图所示的简单电力系统中，网络各元件参数的有名值如下：Ω；：；；Ω；Ω；系统中节点１，２为ＰＱ节点，节点３为ＰＶ节点，节点４为平衡节点，已给定：容许误差：． 变压器参数 （阻抗单位：标幺）各变压器容量：，；，；，． 支路参数 （阻抗、导纳单位：标幺，）第二部分：实验部分一．题目用—Ⅲ型电力系统综合自动化试验台做电力系统实验。
