单光子计量中的探测系统设计与实现

单光子探测器技术原理1. 单光子探测器技术原理单光子探测器（Single-Photon Detector，SPD）是一种能够探测到单个光子的器件。

SPD具有高灵敏度、高速度、低功率等优点，因此被广泛应用于光学通信、量子通信、量子计算、生命科学等领域。

本文将介绍SPD的技术原理。

SPD的基本工作原理是：当一个光子被探测器吸收时，探测器会发出一个电信号。

这个电信号可以被放大、记录和分析，从而确定光子的存在和性质。

SPD的探测效率、时间分辨率和噪声等性能取决于其具体实现方式。

SPD的实现方式有很多种，以下是几种常见的实现方式：1.1 线性光子探测器线性光子探测器（Linear Photon Detector，LPD）是SPD的一种常见实现方式。

LPD的工作原理是：当一个光子被吸收时，它会生成一个电荷激发，在探测器中形成电流。

该电流与光子数成正比，因此可以计算出光子的存在和强度。

LPD的灵敏度、探测效率和时间分辨率等性能取决于其探测器材质、制备工艺和电子学系统等因素。

LPD通常需要被冷却至低温，以提高探测效率和减少噪声。

1.2 热光子探测器热光子探测器（Thermal Photon Detector，TPD）是一种利用光子吸收产生热效应的SPD实现方式。

TPD的工作原理是：当一个光子被吸收时，它会增加探测器的温度，从而产生一个热效应信号。

该信号可以被放大和记录，从而确定光子的存在和强度。

TPD的探测效率、时间分辨率和噪声等性能取决于其探测器材质、制备工艺和热管理等因素。

TPD通常需要被冷却或控制温度，以提高探测效率和减少噪声。

1.3 光电倍增管光电倍增管（Photomultiplier Tube，PMT）是一种利用光电效应产生电子增益的SPD实现方式。

PMT的工作原理是：当一个光子被吸收时，它会产生一个光电子，光电子会在PMT 中加速并撞击光阴极，从而产生多个次级电子。

这些次级电子会再次加速并撞击下一个次级结构，如此反复，直到产生一个可以被读取的电信号。

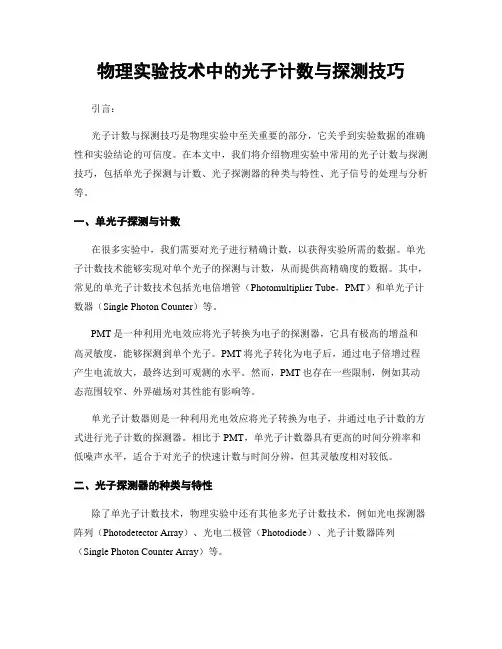

物理实验技术中的光子计数与探测技巧引言：光子计数与探测技巧是物理实验中至关重要的部分，它关乎到实验数据的准确性和实验结论的可信度。

在本文中，我们将介绍物理实验中常用的光子计数与探测技巧，包括单光子探测与计数、光子探测器的种类与特性、光子信号的处理与分析等。

一、单光子探测与计数在很多实验中，我们需要对光子进行精确计数，以获得实验所需的数据。

单光子计数技术能够实现对单个光子的探测与计数，从而提供高精确度的数据。

其中，常见的单光子计数技术包括光电倍增管（Photomultiplier Tube，PMT）和单光子计数器（Single Photon Counter）等。

PMT是一种利用光电效应将光子转换为电子的探测器，它具有极高的增益和高灵敏度，能够探测到单个光子。

PMT将光子转化为电子后，通过电子倍增过程产生电流放大，最终达到可观测的水平。

然而，PMT也存在一些限制，例如其动态范围较窄、外界磁场对其性能有影响等。

单光子计数器则是一种利用光电效应将光子转换为电子，并通过电子计数的方式进行光子计数的探测器。

相比于PMT，单光子计数器具有更高的时间分辨率和低噪声水平，适合于对光子的快速计数与时间分辨，但其灵敏度相对较低。

二、光子探测器的种类与特性除了单光子计数技术，物理实验中还有其他多光子计数技术，例如光电探测器阵列（Photodetector Array）、光电二极管（Photodiode）、光子计数器阵列（Single Photon Counter Array）等。

光电探测器阵列是一种将光子转换为电荷信号，并通过阵列状布置的光敏元件进行大面积的光子探测的器件。

光电探测器阵列具有高分辨率、高速度、低噪声等特点，广泛应用于大面积光子计数与成像等领域。

光电二极管是一种基于光电效应的光子探测器，它以其快速响应速度、高稳定性和低功耗等特点而被广泛应用。

光电二极管能够将光子转化为电子，并通过适当的电路进行信号放大与处理，实现对光子的计数与探测。

单光子光学信号探测技术研究随着科学技术日新月异的发展，单光子光学信号探测技术成为了现代光学研究领域的一个热点问题。

这项技术可以在纳米尺度上精确探测物质的光学信号，并且具有高精度和高灵敏度的特点，因此在物理、化学、材料科学等领域都有不少应用。

光学信号探测技术是探究物质在光场中的响应和相互作用的重要手段。

在光学信号探测中，单光子光学信号探测技术则是利用单个光子探测物质的光学信号。

作为纳米尺度下最小的信号单位，单光子具有极高的能量敏感性和信号检测灵敏度，因此可以得到更加准确的信号数据。

单光子光学信号探测技术的研究现状单光子探测的方法主要有两种：一种是传统的单光电子倍增二极管探测器（SPAD）探测方法，另一种是新兴的超导探测器探测方法。

SPAD探测方法是通过探测单光子引发电子级联倍增的过程来实现探测，具有高速性和高效性的特点，但输出信号存在高能背景噪声的问题；超导探测器则是利用超导元件的特性进行光子探测。

由于其冷却要求极高，价格昂贵，目前仅有寥寥数家研究机构拥有该技术。

研究人员在对单光子光学信号探测技术的研究过程中，通过对材料、器件、信号处理、成像等方面的不断探索，逐步提高单光子探测的灵敏度和精度，使其在物理学、化学、生物学及信息科学等领域得到广泛应用。

单光子光学信号探测技术的应用前景单光子光学信号探测技术在各个领域的应用前景广泛。

物理学领域，可以通过单光子探测技术实现量子计算、量子通信、量子隐形传态等量子信息的研究；化学领域，可以利用单光子探测技术进行分子结构的测量和分析；生物学领域，可以通过单光子探测技术研究细胞分子结构和功能活动，进而探究与人类健康相关的疾病危险因素。

总之，单光子光学信号探测技术的应用前景十分广泛，并且仍然有许多研究方向有待深入挖掘。

结论单光子光学信号探测技术作为一种前沿技术，自问世以来就备受关注，其在多个领域的应用前景及其科技发展的前景都非常可观。

随着新材料、新器件和新算法的不断研发，单光子探测技术的灵敏度和精度也将会得到进一步提高，为更广泛的领域带来更为丰富的应用。

单光子探测技术研究及其应用在当代科技领域中，单光子探测技术一直是备受关注的热门领域之一。

作为量子光学实验的重要组成部分，它在量子通信、量子计算、量子加密、量子纠缠等方面都有广泛的应用。

那么什么是单光子探测技术呢？如何进行单光子探测？本文将从理论基础、技术原理和应用前景三个方面进行讲解。

一、理论基础1.光子：光子是电磁波的量子，具有能量和动量。

光子孪生实验表明，光子有时候表现出波动性，有时候又表现出粒子性。

2.单光子：单光子指的是只有一个光子存在于光场中，具有探测单个光子的能力是进行光子实验的基本要求。

3.探测效率：单光子探测技术中重要的一个参数就是探测效率，它定义为经过探测器的光子数与进入探测器的光子数之比。

单光子探测探测精度很高，但探测效率却很低，极易被噪声的影响而产生误差。

二、技术原理1.探测器：单光子探测技术的核心就是探测器，探测器有两个常用的类型：光子倍增管和超导单光子探测器。

前者是一种利用光电效应实现光子计数的技术，后者则是通过超导元件将光子转化为电流信号来实现光子探测，具有高探测效率和高光子分辨率两大优点。

2.滤波器：在单光子探测中，滤波器的作用是对信号进行预处理，提高探测器的信噪比和探测效率。

常用的滤波器包括单色滤波器、电荷耦合器件、带通滤波器等。

3.放大器：由于单光子信号非常微弱，容易受到环境噪声、光子背景等干扰，因此需要使用放大器对信号进行放大和处理。

常用的放大器有放大器、锁相放大器等，可以有效提高信噪比和探测效率。

三、应用前景1.量子通信：单光子探测技术在量子通信中具有很高的应用价值，可以用于量子密钥分发、量子远程控制等领域。

2.量子计算：单光子探测技术在量子计算中也有着广泛的应用，可以用于量子储存、量子演化、量子比特操作等。

3.量子纠缠：单光子探测技术还可以用于量子纠缠的实验，对实现量子纠缠的研究具有重要意义。

4.生命科学：单光子探测技术也可以在生命科学领域用于研究生物分子，用于生物分子成像和实现单分子荧光标记等。

实验十七单光子计数实验光子计数也就是光电子计数，即当光流强度小于10−16W时，光的光子流量可降到一毫秒内不到一个光子，因此该实验系统要完成的是对单个光子进行检测，进而得出弱光的光流强度，这就是单光子计数．它是微弱光信号探测中的一种新技术。

它可以探测弱到光能量以单光子到达时的能量。

目前已被广泛应用于喇曼散射探测、医学、生物学、物理学等许多领域里微弱光现象的研究。

通常的直流检测方法不能把淹没在噪声中的信号提取出来。

微弱光检测的方法有：锁频放大技术、锁相放大技术和单光子计数方法。

最早发展的锁频，原理是使放大器中心频率f0与待测信号频率相同，从而对噪声进行抑制。

但这种方法存在中心频率不稳、带宽不能太窄、对待测信号缺乏跟踪能力等缺点。

后来发展了锁相，它利用待测信号和参考信号的互相关检测原理实现对信号的窄带化处理，能有效的抑制噪声，实现对信号的检测和跟踪。

但是，当噪声与信号有同样频谱时就无能为力，另外它还受模拟积分电路漂移的影响，因此在弱光测量中受到一定的限制。

单光子计数方法，是利用弱光照射下光电倍增管输出电流信号自然离散化的特征，采用了脉冲高度甄别技术和数字计数技术。

与模拟检测技术相比有以下优点：1、测量结果受光电倍增管的漂移、系统增益的变化及其它不稳定因素影响较小。

2、基本上消除了光电倍增管高压直流漏电流和各倍增级的热发射噪声的影响，提高了测量结果的信噪比。

可望达到由光发射的统计涨落性质所限制的信噪比值。

3、有比较宽的线性动态范围。

4、光子计数输出是数字信号，适合与计算机接口作数字数据处理。

所以采用光子计数技术，可以把淹没在背景噪声中的微弱光信息提取出来。

目前一般光子计数器的探测灵敏度优于10－17W，这是其它探测方法所不能比拟的。

一、实验目的1、介绍这种微弱光的检测技术；了解SGD-2实验系统的构成原理。

2、了解光子计数的基本原理、基本实验技术和弱光检测中的一些主要问题。

3、了解微弱光的概率分布规律。

单光子探测技术单光子探测技术介绍单光子探测技术（Single Photon Detection Technology）是指一种用于检测光子粒子的技术，它可以实现单个光子的探测和计数。

在物理、化学、生物医学领域中，单光子探测技术具有极大的应用价值，它可以用于光子学交换、量子计算、分子成像、生物体内光学成像等众多领域。

单光子探测技术的发展将大大提高各个研究领域的科研水平。

目前，单光子探测技术已经成为现代物理研究的重要手段之一，并且在实际应用中发挥了重要作用。

下面，我们将从单光子探测技术的原理、方法、技术发展等几方面进行详细介绍。

单光子探测技术的原理单光子探测技术是一种基于光电效应的技术，它利用探测器感受光子的单个物理事件，在信号放大后通过放大电子学电路记录每个事件。

而探测器能否探测到单个光子则决定了单个光子探测技术的可行性。

探测器的种类与原理目前，单光子探测技术主要采用以下两种探测器：1. 光电二极管（Photomultiplier Tube，PMT）：PMT是目前最常用的单光子探测器，具有高灵敏度、高时间分辨率的优点。

它利用光电效应，在高电场作用下，从一个光子中释放出许多电子，随后这些电子在电场作用下形成电流，从而输出探测信号。

图1 光电二极管2. 硅单光子探测器（Silicon Single Photon Detector，SSPD）：SSPD是一种基于超导原理的单光子探测器，它具有高计数速度、高时间分辨率、宽光谱响应等优点。

SSPD的探测原理是基于光子的到来会产生热能，并引起超导材料中的超导态损耗，从而造成电压变化，探测单个光子信号。

SSPD的响应时间通常在几十皮秒以内。

图2 硅单光子探测器探测器的性能主要受到噪声和分辨率的影响。

其中噪声主要来自于热电子噪声、暗计数噪声和光电倍增管烷基噪声等，因此，在单光子探测技术中通常采用探测器阵列的方法，将多个探测器阵列进行综合测量，以提高信噪比，降低噪声，并实现高灵敏度、高时间分辨率的单光子探测。

单光子探测器的研究和应用单光子探测器是一种能够探测到单个光子的探测器，是量子光学实验和量子信息处理的关键设备。

它广泛应用于光子发射、量子计算、量子通信、量子密钥分发等领域。

在实际应用中，单光子探测器的性能直接影响到量子技术的可靠性和实用性。

一、单光子探测器介绍单光子探测器是一种能够探测到光子的探测器，可以实现单个光子的探测和测量。

它通过将光子与探测器的探测元件相互作用，将光子转换为电子信号，并通过探测器电路来测量电子信号。

当光子被探测器接收时，它会导致电光子的发射，从而使电路中的电压发生变化。

然后，通过分析电路中的电压变化来检测光子。

目前，常用的单光子探测器包括雪崩光电二极管(APD)、光子检测器(PD)等。

二、单光子探测器的应用单光子探测器广泛应用于实验室和实际应用中，包括量子通信、量子计算、量子密钥分发等领域，以下是其中一些应用的介绍：1. 量子计算量子计算是一种基于量子力学原理的计算方式，比传统计算方式更加高效和可靠。

在量子计算中，单光子探测器被广泛应用于量子纠缠、单量子态测量等领域，提高了量子计算的可靠性和实用性。

2. 量子通信量子通信是一种基于量子力学原理的通信方式，比传统通信方式更加安全和难以被攻击。

在量子通信中，通过单光子探测器来实现单量子态的探测和传输，从而保证了通信的安全性和可靠性。

3. 量子密钥分发量子密钥分发是一种使用量子力学原理的加密方式。

在量子密钥分发中，通过单光子探测器来实现单量子态的探测和传输，从而保证了密钥的安全性和可靠性。

三、单光子探测器的研究现状目前，单光子探测器的研究进展非常迅速。

随着量子计算和量子通信技术的不断发展，单光子探测器的性能需求也越来越高。

一方面，目前的单光子探测器在光子检测效率和暗计数率等方面仍存在一些限制，限制了其在实际应用领域中的应用。

另一方面，随着新材料和新技术的出现，单光子探测器得到了新的研究进展。

例如，超导探测器、有机材料探测器等新型单光子探测器的研究正日趋活跃。

第28卷第4期增刊　2007年4月仪　器　仪　表　学　报Chinese Jour nal of Scientif ic InstrumentVol.28No.4Apr.2007　单光子计数系统的设计与实现朱　勇1,欧阳俊2(1　解放军理工大学通信工程学院电信工程系　南京　210007;2　解放军理工大学通信工程学院研究生3队　南京　210007)摘　要:单光子计数方法利用弱光照射下光子探测器输出电信号自然离散的特点,采用脉冲甄别技术和数字计数技术把极其弱的信号识别并提取出来。

现代单光子计数技术具有信噪比高、抗漂移性好、时间稳定性好、便于计算机进行分析处理等优点,在高技术领域占有重要地位,它已经成为各发达国家光电子学界重点研究的课题之一。

为了深入地讨论和分析单光子计数系统,本文首先介绍了单光子计数系统的工作原理,给出了具体硬件电路的设计方案,并对由于脉冲堆积效应造成的系统误差进行了分析。

设计表明,该系统各项参数基本达到设计要求,可以用于一般用途的光子计数式微弱信号测量。

关键词:单光子计数系统;放大2甄别电路;脉冲堆积效应Design and implementa tion of the single photon counter systemZhu Y ong1,Ouyang J un2(1　Po st gra duate Tea m3I CE,PL A US T,N a nj ing210007,Chi na;2　De pa rtment of Telecommunica tions E ngi nee ring I C E,PL A US T,N a njing210007,Chi na)Abstract:Single p ho to n cou nti ng can recognize and extract weak signal s by p ulse di scrimi natio n and digi tal counting, based o n the characteristic t hat p ho to n detector o utput s di screte el ect ronic si gnals under weak irradiatio n.Modern pho2 ton co unting,advantageou s in hi gh SN R,good anti2drift,excellent ti me stabilit y and c o nvenience fo r co mp uter analy2 sis,o ccupies an impo rtant posi tio n in hi2tech fields and beco mes one of t he major research subject s in t he optoelect ron2 ics indust ry of develop ed co untri es.To di scus s and analyze single p ho ton co unting system deeply and thoroughly,t he concep t of si ngle p hoton co unter system i s int ro duced.The design and detail circuit are given.T he measurement errors of p ulse pile2up e ffect is al so st udied.The test result show s t hat t he p arameters reach t he desi gn requirement basically. The syst em can be u sed i n t he nor mal weak signal detectio n.Key words:si ngle p hoton co unter system;amplifier2discriminaror circuit;p ul se pile2up effect1　引 言光子计数技术[1]是检测弱光信号的一种新技术。

单光子探测器的工作原理和应用随着科技的不断发展，关于光子及其相关的技术逐渐成为了研究热点。

其中，单光子探测器作为一种光子检测技术，已经被广泛地应用于量子通信、量子计算、光学成像等领域。

本文将从单光子探测器的工作原理和应用两方面进行探讨。

一、单光子探测器的工作原理单光子探测器的基本原理是在光子到达探测器之后，将其转化为带电子的信号，然后将其放大。

在这个过程中，单光子探测器需要克服相对论效应和量子效应，才能准确地检测出光子信号。

因此，单光子探测器的核心是探测器的探测效率和信噪比。

常见的单光子探测器有微波水平的超导单光子探测器和微纳光子探测器两种。

超导单光子探测器是通过在铜基底上涂敷超导薄膜，并在其上投入电流的方式进行工作的。

而微纳光子探测器则是利用二维电子气和半导体中的谷极化效应进行光子探测的。

这两种单光子探测器都具有高探测效率和高信噪比的特点。

二、单光子探测器的应用单光子探测器在量子通信、量子计算和光学成像等领域有广泛的应用。

量子通信是指通过量子态来传递信息的通信方式。

由于光信号中一个光子能携带一个比特的量子信息，因此单光子探测器的高探测效率和高信噪比为量子通信提供了极大的便利。

目前，单光子探测器在基于光子的量子密钥分发系统中得到了广泛应用。

在量子计算中，单光子探测器也有着不可替代的作用。

量子计算是利用量子现象来进行计算的一种全新的计算方式，其计算速度远远超过传统的计算方式。

而量子计算中，通过光子的方式来处理和传递量子信息，因此单光子探测器在量子计算中也起到了重要的作用。

此外，单光子探测器在光学成像方面也有着广泛的应用。

通过使用单光子探测器，我们可以探测到极微小的光信号，从而可以使用更高分辨率的光学成像系统进行角分辨率更高的成像。

三、总结单光子探测器是一种重要的光子检测技术，其在量子通信、量子计算、光学成像等领域有着广泛的应用前景。

随着技术的不断改进，单光子探测器的探测效率和信噪比将得到进一步提高，从而为光子学及其相关领域的发展提供更加可靠的检测手段。
