单光子探测器技术原理单光子探测器技术原理随着量子通讯和量子计算等领域的发展,单光子探测器逐渐成为热门的研究领域。
单光子探测器是一种检测单个光子的器件,它可以用于量子密钥分发、量子加密、精密测量等领域。
本文将介绍单光子探测器的技术原理,包括基于探测器元件的光电倍增管、单光子探测器芯片、超导单光子探测器等。
一、基于探测器元件的单光子探测器探测器元件是一种传统的光电探测器,它由一个光敏元件和一组电子学元件组成。
光敏元件可以是光电倍增管(photomultiplier tube,简称PMT)或光电二极管(photodiode,简称PD),电子学元件包括放大器、滤波器和数字转换器等。
当光子入射到光敏元件上时,它会被光电效应激发出一个电子。
这个电子会被极高的电场加速,撞击到其他电子上,形成一系列电子级联。
最后在电子收集极处形成较强的电信号。
这个信号会被放大器放大,经过滤波器,最终由数字转换器转换为数字信号,以供后续的处理和分析。
基于探测器元件的单光子探测器具有较高的探测效率和快速响应时间。
然而,它们主要适用于低光强度的应用,因为探测器会受到噪声干扰,限制其探测低能量的光子。
二、单光子探测器芯片单光子探测器芯片是一种集成化的单光子探测器,它由多个单光子探测器、电子学元件、微透镜等组成。
它具有紧凑、高灵敏度和低噪声等特点,成为当前热门的单光子探测器技术之一。
单光子探测器芯片的工作原理是,当光子入射到探测器芯片上时,它会被探测器元件感应出来,探测器将光子转换为电子信号,并将信号传递给后续的电子学元件。
这些电子学元件可以对信号进行放大、滤波、数字转换等处理,最后输出数字信号。
单光子探测器芯片的探测效率和响应时间都比传统探测器元件优秀,但是其集成电路的复杂度和制造成本也更高。
此外,当多个探测器同时工作时,可能会发生交叉干扰,导致误检率升高。
三、超导单光子探测器超导单光子探测器是一种基于超导材料的单光子探测器,具有超高的灵敏度和超低的噪声。
单光子光学信号探测技术研究随着科学技术日新月异的发展,单光子光学信号探测技术成为了现代光学研究领域的一个热点问题。
这项技术可以在纳米尺度上精确探测物质的光学信号,并且具有高精度和高灵敏度的特点,因此在物理、化学、材料科学等领域都有不少应用。
光学信号探测技术是探究物质在光场中的响应和相互作用的重要手段。
在光学信号探测中,单光子光学信号探测技术则是利用单个光子探测物质的光学信号。
作为纳米尺度下最小的信号单位,单光子具有极高的能量敏感性和信号检测灵敏度,因此可以得到更加准确的信号数据。
单光子光学信号探测技术的研究现状单光子探测的方法主要有两种:一种是传统的单光电子倍增二极管探测器(SPAD)探测方法,另一种是新兴的超导探测器探测方法。
SPAD探测方法是通过探测单光子引发电子级联倍增的过程来实现探测,具有高速性和高效性的特点,但输出信号存在高能背景噪声的问题;超导探测器则是利用超导元件的特性进行光子探测。
由于其冷却要求极高,价格昂贵,目前仅有寥寥数家研究机构拥有该技术。
研究人员在对单光子光学信号探测技术的研究过程中,通过对材料、器件、信号处理、成像等方面的不断探索,逐步提高单光子探测的灵敏度和精度,使其在物理学、化学、生物学及信息科学等领域得到广泛应用。
单光子光学信号探测技术的应用前景单光子光学信号探测技术在各个领域的应用前景广泛。
物理学领域,可以通过单光子探测技术实现量子计算、量子通信、量子隐形传态等量子信息的研究;化学领域,可以利用单光子探测技术进行分子结构的测量和分析;生物学领域,可以通过单光子探测技术研究细胞分子结构和功能活动,进而探究与人类健康相关的疾病危险因素。
总之,单光子光学信号探测技术的应用前景十分广泛,并且仍然有许多研究方向有待深入挖掘。
结论单光子光学信号探测技术作为一种前沿技术,自问世以来就备受关注,其在多个领域的应用前景及其科技发展的前景都非常可观。
随着新材料、新器件和新算法的不断研发,单光子探测技术的灵敏度和精度也将会得到进一步提高,为更广泛的领域带来更为丰富的应用。
单光子发射与探测技术的发展及应用随着物理学和量子力学的飞速发展,单光子发射与探测技术也日益成熟,并广泛应用于通信、量子计算、医学等领域。
本文将介绍单光子发射与探测技术的发展历程、原理和应用。
一、单光子发射技术单光子发射技术是指在一个稳定的光源中产生一个单一的光子。
早期的单光子发射技术主要是通过一些狭缝和中心缝,将光子束缩小到微小的尺寸,然后通过减小光的强度来减少光子的数量,实现单光子发射。
这种方法虽然可行,但操作要非常精确,也比较复杂,容易受到来自光源的环境干扰。
随着技术的不断发展,出现了很多新的单光子发射技术,如基于超冷原子的单光子发射、基于单个量子点的单光子发射等。
超冷原子是最早的单光子发射来源之一。
物理学家通过不断减小温度,将气体冷却到几个微开尔文以下,使其在极低温下形成玻色-爱因斯坦凝聚体。
此时,原子会产生强烈的减速效应,使其停留在光诱导的陷阱中,随后进行激光冷却,最终产生单光子。
量子点是一种半导体结构,可以产生单光子。
通过将量子点添加到纳米结构中,可以产生单光子发射。
二、单光子探测技术单光子探测技术是指当光子到达某一位置时,将其转换为电信号进行检测的技术。
单光子探测技术主要有光电倍增器探测器、超导单光子探测器等。
其中,光电倍增器探测器是一种比较常见的技术,它将光子转换为电子,并将电子倍增,放大其信号。
这种技术具有检测灵敏度高、时间分辨率高等优点,但同时也受到光子吸收效应的影响,从而限制了其检测距离和灵敏度。
超导单光子探测器是一种能够在极低温下运行的技术。
它由超导材料、微波和光探测器组成,具有灵敏度高、探测距离远等优点,但需要针对不同光源进行不同的调整,操作和维护较为麻烦。
三、单光子技术的应用单光子技术广泛应用于通信、量子计算、医学、生物学等领域。
在通信领域,单光子技术可以用于实现秘密的密钥分发、光学量子计算等。
在医学和生物学领域,单光子技术可以用于分子成像、神经元成像等应用。
在量子计算领域,单光子技术可以用于量子纠缉、量子错误更正等方面,为量子计算的实现提供了关键的技术支持。
单光子探测器的研究与发展章节一:引言单光子探测器是利用光能量的离散性质,极为敏感地探测和测量单个光子的设备。
它的研究和发展深化了人们对光子特性和相互作用的认识,对常规摄影、光学通信、量子信息等领域都产生了巨大影响。
本文将系统地介绍单光子探测器的研究背景、原理、分类、性能评价和应用等方面,对该领域的热点和趋势进行深入分析。
章节二:原理光子是光学中最基本的量子组成部分,它具有波粒二象性和纯量性,同时能在空气、水和固体等媒介中传播。
单光子探测器利用了光子的纯量性和可控性,通过吸收、分离和测量单个光子,形成了高效、准确、灵敏的光子检测系统。
单光子探测器的核心一般有两个部分:光子探测器和信号处理器。
光子探测器依类型可分为光电二极管、单光子计数器、超导单光子探测器、低噪声单光子计数器等等,但基本原理都是利用光子在探测介质中的光电效应产生电子,再测量电子的位置或时间分布,从而得到光子信息;信号处理器依据具体探测器的输出信号,采用前置放大、噪声滤波、计数电路等技术手段,实现对光子信号的精确检测和处理。
章节三:分类根据光子探测器的特性和用途,可将其分为以下几类:1. 光电二极管型单光子探测器:它是最常见的单光子探测器,基于光电二极管的光生电效应,利用电子被激发出来的原理实现单光子计数。
主要特点是价格低廉、稳定可靠、使用范围广泛。
2. 低噪声单光子计数器:该探测器通过降低检测器的噪声,从而提高了信号噪比,实现更高的灵敏度和分辨率。
主要特点是信噪比高、响应速度快、精度高。
3. 超导单光子探测器:这种探测器利用超导体的特性,能够在光谱范围内实现单光子探测,其优点是低噪声、高探测效率和快速响应速度。
4. 单光子计数仪:它是一种高效、精度高的光子计数系统,通过将单个光子转化为电子脉冲信号,并通过前置放大和计数电路等处理获得单光子信号的计数信息。
5. 其他型号:如光学谐振腔型单光子探测器、超快上转换探测器、单光子红外探测器等等。
量子光学中的单光子探测器原理和应用探讨量子光学是一门研究光与物质相互作用的学科,旨在深入理解和利用光的量子性质。
在量子光学的研究领域中,单光子探测器起着至关重要的作用。
本文将详细介绍单光子探测器的原理和应用,并探讨其在量子光学中的重要性。
一、单光子探测器的原理单光子探测器的原理基于光子的量子特性。
根据光子的波粒二象性,我们知道光子既可以被视为粒子,也可以被视为波。
单光子探测器的任务就是能够准确地检测到一个光子的存在,并产生一个可观测的电信号。
目前广泛应用的单光子探测器有光电倍增管(PMT)和单光子雪崩光电二极管(SPAD)。
光电倍增管基于光电效应,当光子入射到光电阴极上时,光电阴极会释放出电子,然后通过电子倍增过程,产生一个可观测的电信号。
而单光子雪崩光电二极管则利用雪崩效应,当一个光子入射到二极管中时,就会引起电子的雪崩增长,从而产生一个电荷脉冲。
二、单光子探测器的应用1. 量子通信量子通信是一种基于量子力学原理的通信方式,具有超强的信息安全性。
在量子通信中,单光子探测器被广泛用于量子密钥分发和量子密码通信中。
通过探测和计数单个光子,可以实现单光子水平的安全信息传输。
2. 量子计算量子计算是指利用量子力学的原理来进行计算,具有超强的计算能力。
在量子计算中,单光子探测器被用于检测和控制量子比特的状态。
通过单光子探测器的精确测量,可以实现量子比特之间的纠缠和操作,从而实现量子计算的目标。
3. 量子成像量子成像是一种利用光子的量子特性来实现高分辨率成像的技术。
在量子成像中,单光子探测器被用于探测单个光子的位置和强度。
通过对大量单光子探测器数据的处理,可以重建出高分辨率的图像。
4. 量子测量量子测量是一种对光子进行精确测量的技术,用于研究光子的量子特性以及相关的量子效应。
单光子探测器可以精确地测量光子的幅度、相位和偏振等参数,为量子测量提供了可靠的工具。
三、单光子探测器在量子光学中的重要性量子光学是研究光与物质相互作用的学科,旨在深入理解和利用光的量子性质。

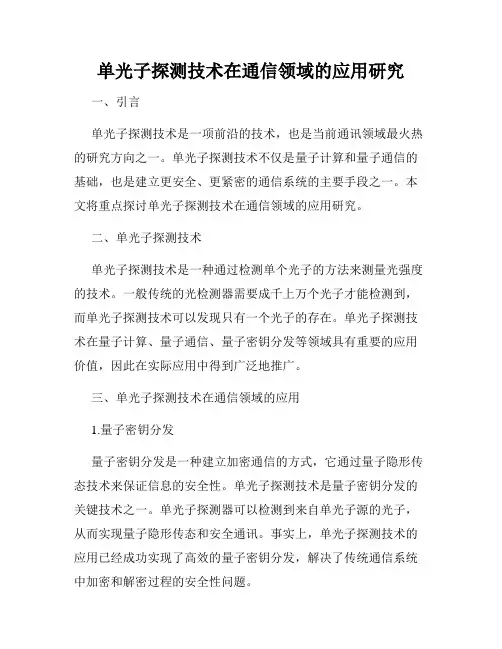

单光子探测技术在通信领域的应用研究一、引言单光子探测技术是一项前沿的技术,也是当前通讯领域最火热的研究方向之一。
单光子探测技术不仅是量子计算和量子通信的基础,也是建立更安全、更紧密的通信系统的主要手段之一。
本文将重点探讨单光子探测技术在通信领域的应用研究。
二、单光子探测技术单光子探测技术是一种通过检测单个光子的方法来测量光强度的技术。
一般传统的光检测器需要成千上万个光子才能检测到,而单光子探测技术可以发现只有一个光子的存在。
单光子探测技术在量子计算、量子通信、量子密钥分发等领域具有重要的应用价值,因此在实际应用中得到广泛地推广。
三、单光子探测技术在通信领域的应用1.量子密钥分发量子密钥分发是一种建立加密通信的方式,它通过量子隐形传态技术来保证信息的安全性。
单光子探测技术是量子密钥分发的关键技术之一。
单光子探测器可以检测到来自单光子源的光子,从而实现量子隐形传态和安全通讯。
事实上,单光子探测技术的应用已经成功实现了高效的量子密钥分发,解决了传统通信系统中加密和解密过程的安全性问题。
2.光量子计算光量子计算是一种使用光子作为计算单位的计算方式。
单光子探测技术在光量子计算中扮演着重要的角色,它可以检测到源端和目的端之间单光子之间的关系,从而为光量子计算带来了超高的计算精度和计算速度。
3.纳米薄膜技术纳米薄膜技术是一种可以制作非常细的微电子设备的技术。
单光子探测技术在纳米薄膜技术中也有广泛的应用。
通过单光子探测技术可以有效测量和控制纳米薄膜的表面反射率,从而提高纳米薄膜的功能。
4.生物医学应用单光子探测技术在生物医学领域中的应用非常广泛。
其高精确检测的特性可以用于测量细胞的活动状态,从而帮助生物医学工作者更好地研究人类身体的基础生理学问题。
四、结论单光子探测技术在通信领域的应用研究非常重要,它可以大大提高通讯系统的安全性和传输精度。
同时,单光子探测技术的应用还可以推动其他领域的发展,如量子计算、生物医学等。

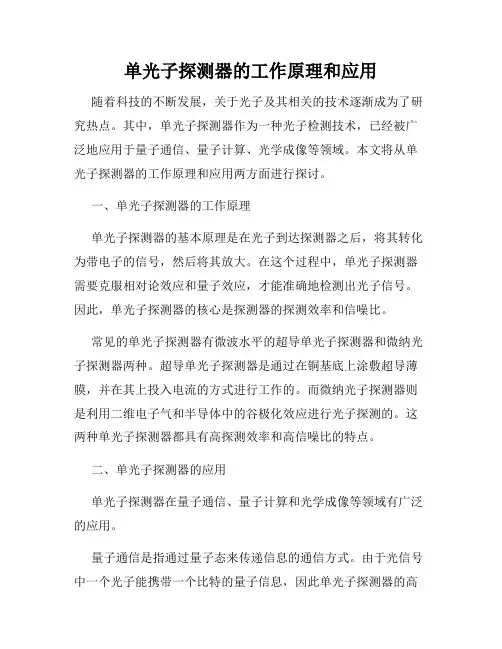

单光子探测器的工作原理和应用随着科技的不断发展,关于光子及其相关的技术逐渐成为了研究热点。
其中,单光子探测器作为一种光子检测技术,已经被广泛地应用于量子通信、量子计算、光学成像等领域。
本文将从单光子探测器的工作原理和应用两方面进行探讨。
一、单光子探测器的工作原理单光子探测器的基本原理是在光子到达探测器之后,将其转化为带电子的信号,然后将其放大。
在这个过程中,单光子探测器需要克服相对论效应和量子效应,才能准确地检测出光子信号。
因此,单光子探测器的核心是探测器的探测效率和信噪比。
常见的单光子探测器有微波水平的超导单光子探测器和微纳光子探测器两种。
超导单光子探测器是通过在铜基底上涂敷超导薄膜,并在其上投入电流的方式进行工作的。
而微纳光子探测器则是利用二维电子气和半导体中的谷极化效应进行光子探测的。
这两种单光子探测器都具有高探测效率和高信噪比的特点。
二、单光子探测器的应用单光子探测器在量子通信、量子计算和光学成像等领域有广泛的应用。
量子通信是指通过量子态来传递信息的通信方式。
由于光信号中一个光子能携带一个比特的量子信息,因此单光子探测器的高探测效率和高信噪比为量子通信提供了极大的便利。
目前,单光子探测器在基于光子的量子密钥分发系统中得到了广泛应用。
在量子计算中,单光子探测器也有着不可替代的作用。
量子计算是利用量子现象来进行计算的一种全新的计算方式,其计算速度远远超过传统的计算方式。
而量子计算中,通过光子的方式来处理和传递量子信息,因此单光子探测器在量子计算中也起到了重要的作用。
此外,单光子探测器在光学成像方面也有着广泛的应用。
通过使用单光子探测器,我们可以探测到极微小的光信号,从而可以使用更高分辨率的光学成像系统进行角分辨率更高的成像。
三、总结单光子探测器是一种重要的光子检测技术,其在量子通信、量子计算、光学成像等领域有着广泛的应用前景。
随着技术的不断改进,单光子探测器的探测效率和信噪比将得到进一步提高,从而为光子学及其相关领域的发展提供更加可靠的检测手段。
单光子探测技术的发展趋势及应用光子是量子力学中的基本粒子之一,而单光子是指在一定时间内只存在一个光子。
单光子探测技术是指通过精密的实验仪器,通过一定的技术手段,准确地检测单个光子的存在和其产生的特性。
这项技术涉及到量子力学、光学、电子学、材料学等多个领域,是一项综合性强的技术。
单光子探测技术的历史可以追溯到20世纪50年代,当时A.S. Cooper等人首次提出了单光子探测的思路和方法,并通过实验进行了验证。
但当时的技术条件十分有限,甚至连现在最基本的冷却技术都没有。
从那时起,单光子探测技术的发展进程持续了半个多世纪,经过了多次革命性的突破,逐渐成为了一个重要的前沿技术领域。
单光子探测技术的发展既包括硬件的技术进步,也包括算法和数据处理的提升。
从硬件角度看,单光子器件是单光子探测技术中最关键的部件。
其中最为常见的两种单光子器件是单光子探测器和单光子发生器。
单光子探测器广泛应用于量子通信、量子计算、生命科学等领域。
其中,超导性单光子探测器是应用最广泛的一种,它的检测效率和时间分辨率达到了极高的水平。
除此之外,布拉格衍射光学器件和钙钛矿材料也是近年来单光子探测领域中备受关注的研究方向。
从算法和数据处理角度看,单光子探测技术的应用范围也越来越广泛,研究者们提出了多种新型的算法和方法。
其中,能够在存在噪声的情况下,准确地判断光子的存在性和数量的Bayesian估计算法备受关注。
除此之外,深度神经网络、量子机器学习等新兴技术也为单光子探测技术带来了新的应用前景。
例如,利用深度神经网络对光强度变化进行监测,能够实现高效、高精度的光通信系统。
单光子探测技术的应用范围十分广泛,涵盖了多个领域。
在量子通信方面,单光子的量子密钥分发是一项重要的技术,它可确保通信的安全性。
在生命科学中,单光子探测技术被广泛应用于分子荧光检测、细胞成像等领域,能够提供高分辨率的成像结果,对于生命科学研究有着不可或缺的重要意义。
在材料科学领域,单光子探测技术可以检测光的散射和吸收,有助于研究材料的能带结构和光学性质。

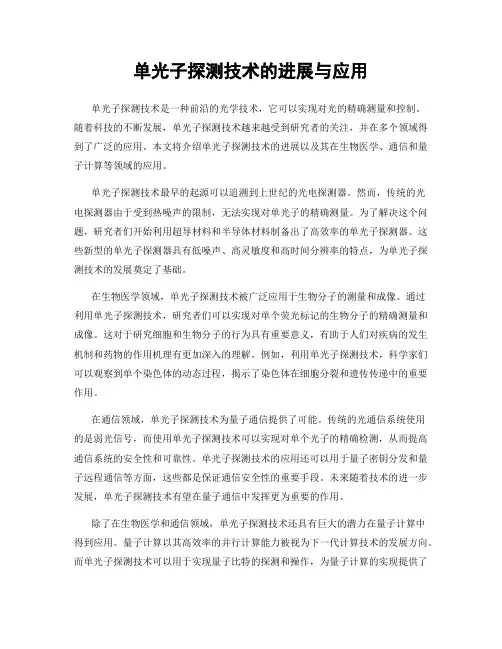

单光子探测技术的进展与应用单光子探测技术是一种前沿的光学技术,它可以实现对光的精确测量和控制。
随着科技的不断发展,单光子探测技术越来越受到研究者的关注,并在多个领域得到了广泛的应用。
本文将介绍单光子探测技术的进展以及其在生物医学、通信和量子计算等领域的应用。
单光子探测技术最早的起源可以追溯到上世纪的光电探测器。
然而,传统的光电探测器由于受到热噪声的限制,无法实现对单光子的精确测量。
为了解决这个问题,研究者们开始利用超导材料和半导体材料制备出了高效率的单光子探测器。
这些新型的单光子探测器具有低噪声、高灵敏度和高时间分辨率的特点,为单光子探测技术的发展奠定了基础。
在生物医学领域,单光子探测技术被广泛应用于生物分子的测量和成像。
通过利用单光子探测技术,研究者们可以实现对单个荧光标记的生物分子的精确测量和成像。
这对于研究细胞和生物分子的行为具有重要意义,有助于人们对疾病的发生机制和药物的作用机理有更加深入的理解。
例如,利用单光子探测技术,科学家们可以观察到单个染色体的动态过程,揭示了染色体在细胞分裂和遗传传递中的重要作用。
在通信领域,单光子探测技术为量子通信提供了可能。
传统的光通信系统使用的是弱光信号,而使用单光子探测技术可以实现对单个光子的精确检测,从而提高通信系统的安全性和可靠性。
单光子探测技术的应用还可以用于量子密钥分发和量子远程通信等方面,这些都是保证通信安全性的重要手段。
未来随着技术的进一步发展,单光子探测技术有望在量子通信中发挥更为重要的作用。
除了在生物医学和通信领域,单光子探测技术还具有巨大的潜力在量子计算中得到应用。
量子计算以其高效率的并行计算能力被视为下一代计算技术的发展方向。
而单光子探测技术可以用于实现量子比特的探测和操作,为量子计算的实现提供了重要的技术手段。
当前,单光子探测器的灵敏度和时间分辨率已经达到了比较高的水平,为实现大规模量子计算提供了良好的基础。
总之,单光子探测技术的进展为我们深入了解光与物质相互作用的规律提供了有力的工具。

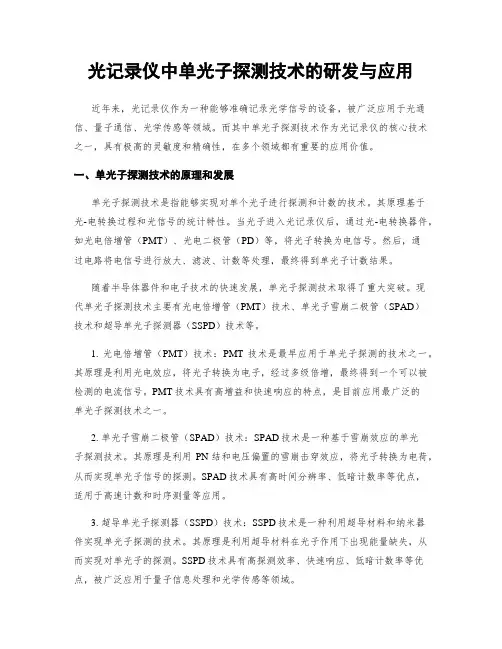

光记录仪中单光子探测技术的研发与应用近年来,光记录仪作为一种能够准确记录光学信号的设备,被广泛应用于光通信、量子通信、光学传感等领域。
而其中单光子探测技术作为光记录仪的核心技术之一,具有极高的灵敏度和精确性,在多个领域都有重要的应用价值。
一、单光子探测技术的原理和发展单光子探测技术是指能够实现对单个光子进行探测和计数的技术。
其原理基于光-电转换过程和光信号的统计特性。
当光子进入光记录仪后,通过光-电转换器件,如光电倍增管(PMT)、光电二极管(PD)等,将光子转换为电信号。
然后,通过电路将电信号进行放大、滤波、计数等处理,最终得到单光子计数结果。
随着半导体器件和电子技术的快速发展,单光子探测技术取得了重大突破。
现代单光子探测技术主要有光电倍增管(PMT)技术、单光子雪崩二极管(SPAD)技术和超导单光子探测器(SSPD)技术等。
1. 光电倍增管(PMT)技术:PMT技术是最早应用于单光子探测的技术之一。
其原理是利用光电效应,将光子转换为电子,经过多级倍增,最终得到一个可以被检测的电流信号。
PMT技术具有高增益和快速响应的特点,是目前应用最广泛的单光子探测技术之一。
2. 单光子雪崩二极管(SPAD)技术:SPAD技术是一种基于雪崩效应的单光子探测技术。
其原理是利用PN结和电压偏置的雪崩击穿效应,将光子转换为电荷,从而实现单光子信号的探测。
SPAD技术具有高时间分辨率、低暗计数率等优点,适用于高速计数和时序测量等应用。
3. 超导单光子探测器(SSPD)技术:SSPD技术是一种利用超导材料和纳米器件实现单光子探测的技术。
其原理是利用超导材料在光子作用下出现能量缺失,从而实现对单光子的探测。
SSPD技术具有高探测效率、快速响应、低暗计数率等优点,被广泛应用于量子信息处理和光学传感等领域。
二、光记录仪中单光子探测技术的应用光记录仪中的单光子探测技术具有丰富的应用场景和潜在的市场需求。
以下是几个典型的应用示例:1. 光通信:单光子探测技术在光通信领域被广泛应用于光纤通信和量子通信。
上转换单光子探测器的研究及技术进展单光子探测器(Single photon detector)是一种能够探测到单个光子的器件,具有广泛的应用前景。
在过去的几十年中,对于单光子探测器的研究和技术进展有了重大突破,尤其在材料、结构和探测原理等方面取得了显著进展。
首先,材料方面。
过去,铠甲重计数器(APD)是最常用的单光子探测器。
然而,砷化镓(GaAs)和铟镓砷化物(InGaAs)等材料的发展使得人们有了更好的选择。
这些半导体材料都可以用来制造高性能的单光子探测器。
而且,随着纳米技术的进步,人们已经可以制造出非常小尺寸的探测器,从而提高了探测器的空间分辨率。
其次,结构方面。
近年来,人们对于单光子探测器的结构进行了改进,以提高其灵敏度和效率。
例如,超导单光子探测器(SSPD)是一种基于超导电子材料的探测器。
与传统的光电倍增管(PMT)和APD相比,SSPD具有更高的量子效率和更低的暗计数率。
此外,人们还研究了微腔单光子探测器(Microcavity Single Photon Detector,MCSPD)。
该探测器利用了光与微腔模式的相互作用,从而实现了更高的灵敏度和探测效率。
最后,探测原理方面。
目前常见的单光子探测原理有直接探测、光电倍增管、电子单光子探测器以及光子计数。
其中,直接探测原理是利用半导体材料的光电效应,将光子转化为电子,然后测量电子的信号来进行光子探测。
光电倍增管则是通过将光子转化为电子,并通过多级倍增过程放大电子信号,从而实现对单光子的探测。
电子单光子探测器是一种新型的探测器,它利用了电子束缚态的能级结构,通过测量电子的能级跃迁来进行光子探测。
光子计数是一种基于光子与其中一种介质的相互作用的原理。
它通过测量光子与特定介质反应产生的光子来进行光子计数。
总之,随着材料、结构和探测原理的不断改进和突破,单光子探测器的性能不断提高,应用领域也越来越广泛。
目前,单光子探测器已经在量子通信、量子计算、量子密钥发电等方面得到了广泛应用。
量子光学中的单光子探测技术量子光学是研究光与物质相互作用的一门学科,它不仅在基础研究中具有重要意义,还有着广泛的应用前景。
而单光子探测技术作为量子光学中的重要组成部分,对于实现光子的精确控制和量子信息处理具有关键性的作用。
单光子探测技术是指能够对光场中的光子进行逐个检测和计数的技术。
在传统的光学实验中,我们通常使用光电二极管等探测器来检测光的强度。
然而,当光场非常弱,甚至只有一个光子时,传统的光学探测器就无法满足需求了。
而单光子探测技术的出现,填补了这一空白,使得我们能够对光子进行高灵敏度的探测和测量。
在量子光学实验中,单光子探测技术被广泛应用于光子的产生、传输和检测等方面。
首先,单光子探测技术对于光子的产生具有重要意义。
在实验中,我们通常使用非线性光学效应,如自发参量下转换(SPDC)来产生单光子。
通过单光子探测技术,我们可以准确地判断光子的产生情况,进而对光子的量子特性进行研究。
其次,单光子探测技术在光子的传输过程中也发挥着重要作用。
在量子通信中,光子的传输是非常关键的一环。
通过单光子探测技术,我们可以实时地监测光子的传输情况,判断光子的损耗和噪声情况,从而提高光子传输的可靠性和安全性。
最后,单光子探测技术在光子的检测中具有不可替代的地位。
在量子计算和量子信息处理中,光子的检测是非常重要的一步。
通过单光子探测技术,我们可以对光子进行高精度的测量和计数,从而实现对光子的精确控制和处理。
在实际应用中,单光子探测技术已经取得了很多重要的成果。
例如,在量子密码学中,单光子探测技术被用于实现量子密钥分发和量子随机数生成等。
另外,在量子计算和量子模拟中,单光子探测技术也被广泛应用于光子的操控和测量等方面。
然而,单光子探测技术仍然面临着一些挑战。
首先,由于光子的弱信号特性,单光子探测技术需要具备高灵敏度和低噪声的特点。
因此,如何提高探测器的性能成为一个重要的研究方向。
其次,由于光子的量子特性,单光子探测技术需要具备高时间分辨率和高空间分辨率的特点。
单光子检测器开发及其在量子通信中的应用近年来,随着量子通信技术的快速发展,单光子检测器成为量子通信领域的关键技术之一。
本文将对单光子检测器的开发以及其在量子通信中的应用进行详细介绍。
一、单光子检测器的发展单光子检测器作为一种能够实现光子计数的仪器,具有高灵敏度、低噪声和高时间分辨率等特点。
它可以对单光子的到达进行准确测量,并将其转化为电信号输出。
在量子通信中,单光子检测器能够实现单光子的传输和检测,从而实现对信息的传输和处理。
因此,单光子检测器的研发对于量子通信的实现具有重要意义。
目前,常见的单光子检测器主要包括光电倍增管(PMT)、单光子二极管(SPAD)和超导单光子探测器(SSPD)等。
其中,SSPD是一种基于超导材料的单光子检测器,具有高灵敏度、高量子效率和高时间分辨率等优点。
随着超导材料和纳米技术的不断发展,SSPD的性能不断提升,成为当前研究的热点之一。
二、单光子检测器在量子通信中的应用1. 量子密钥分发(QKD)量子密钥分发是一种基于量子力学原理的安全通信方式。
在传统的密钥分发中,加密密钥需要通过经典信道发送,容易被窃听者截取和篡改。
而在量子密钥分发中,通过使用单光子检测器探测单光子的到达,能够实现对信息的传输和检测,并确保密钥的安全性。
因此,单光子检测器在量子密钥分发中扮演着重要的角色。
2. 量子隐形传态量子隐形传态是一种利用量子纠缠和量子叠加原理实现的信息传输方式。
在传统的信息传输中,通过经典信道发送信息容易被窃听和窃取,而量子隐形传态通过利用单光子的量子叠加和纠缠状态传输信息,可以实现无窃听的安全传输。
单光子检测器能够准确检测光子的到达,从而对量子隐形传态的实现起到关键作用。
3. 量子密钥分配(QKA)量子密钥分配是一种通过量子通信实现安全密钥分配的机制。
其原理是通过发送光子的量子态进行信息传输,并利用单光子检测器对光子进行测量,从而生成共享的密钥。
通过利用量子通信的特性,能够实现安全的密钥分配。
单光子计数探测器行业报告正文目录1 单光子计数探测器市场概述1.1 单光子计数探测器行业概述及统计范围1.2 按照不同产品类型,单光子计数探测器主要可以分为如下几个类别1.2.1 不同产品类型单光子计数探测器增长趋势2017 VS 2021 VS 20281.2.2 红外单光子探测器1.2.3 超导纳米线单光子探测器1.3 从不同应用,单光子计数探测器主要包括如下几个方面1.3.1 不同应用单光子计数探测器增长趋势2017 VS 2021 VS 20281.3.2 荧光测量1.3.3 单分子检测1.3.4 环境分析1.3.5 激光测距仪1.3.6 量子密码学1.3.7 其他1.4 行业发展现状分析1.4.1 单光子计数探测器行业发展总体概况1.4.2 单光子计数探测器行业发展主要特点1.4.3 单光子计数探测器行业发展影响因素1.4.4 进入行业壁垒2 行业发展现状及“十四五”前景预测2.1 全球单光子计数探测器供需现状及预测(2017-2028)2.1.1 全球单光子计数探测器产能、产量、产能利用率及发展趋势(2017-2028) 2.1.2 全球单光子计数探测器产量、需求量及发展趋势(2017-2028)2.1.3 全球主要地区单光子计数探测器产量及发展趋势(2017-2028)2.2 中国单光子计数探测器供需现状及预测(2017-2028)2.2.1 中国单光子计数探测器产能、产量、产能利用率及发展趋势(2017-2028) 2.2.2 中国单光子计数探测器产量、市场需求量及发展趋势(2017-2028)2.2.3 中国单光子计数探测器产能和产量占全球的比重(2017-2028)2.3 全球单光子计数探测器销量及收入(2017-2028)2.3.1 全球市场单光子计数探测器收入(2017-2028)2.3.2 全球市场单光子计数探测器销量(2017-2028)2.3.3 全球市场单光子计数探测器价格趋势(2017-2028)2.4 中国单光子计数探测器销量及收入(2017-2028)2.4.1 中国市场单光子计数探测器收入(2017-2028)2.4.2 中国市场单光子计数探测器销量(2017-2028)2.4.3 中国市场单光子计数探测器销量和收入占全球的比重3 全球单光子计数探测器主要地区分析3.1 全球主要地区单光子计数探测器市场规模分析:2017 VS 2021 VS 20283.1.1 全球主要地区单光子计数探测器销售收入及市场份额(2017-2022年)3.1.2 全球主要地区单光子计数探测器销售收入预测(2023-2028年)3.2 全球主要地区单光子计数探测器销量分析:2017 VS 2021 VS 20283.2.1 全球主要地区单光子计数探测器销量及市场份额(2017-2022年)3.2.2 全球主要地区单光子计数探测器销量及市场份额预测(2023-2028)3.3 北美(美国和加拿大)3.3.1 北美(美国和加拿大)单光子计数探测器销量(2017-2028)3.3.2 北美(美国和加拿大)单光子计数探测器收入(2017-2028)3.4 欧洲(德国、英国、法国和意大利等国家)3.4.1 欧洲(德国、英国、法国和意大利等国家)单光子计数探测器销量(2017-2028) 3.4.2 欧洲(德国、英国、法国和意大利等国家)单光子计数探测器收入(2017-2028) 3.5 亚太地区(中国、日本、韩国、中国台湾、印度和东南亚等)3.5.1 亚太(中国、日本、韩国、中国台湾、印度和东南亚等)单光子计数探测器销量(2017-2028)3.5.2 亚太(中国、日本、韩国、中国台湾、印度和东南亚等)单光子计数探测器收入(2017-2028)3.6 拉美地区(墨西哥、巴西等国家)3.6.1 拉美地区(墨西哥、巴西等国家)单光子计数探测器销量(2017-2028)3.6.2 拉美地区(墨西哥、巴西等国家)单光子计数探测器收入(2017-2028)3.7 中东及非洲3.7.1 中东及非洲(土耳其、沙特等国家)单光子计数探测器销量(2017-2028)3.7.2 中东及非洲(土耳其、沙特等国家)单光子计数探测器收入(2017-2028)4 行业竞争格局4.1 全球市场竞争格局分析4.1.1 全球市场主要厂商单光子计数探测器产能市场份额4.1.2 全球市场主要厂商单光子计数探测器销量(2017-2022)4.1.3 全球市场主要厂商单光子计数探测器销售收入(2017-2022)4.1.4 全球市场主要厂商单光子计数探测器销售价格(2017-2022)4.1.5 2021年全球主要生产商单光子计数探测器收入排名4.2 中国市场竞争格局4.2.1 中国市场主要厂商单光子计数探测器销量(2017-2022)4.2.2 中国市场主要厂商单光子计数探测器销售收入(2017-2022)4.2.3 中国市场主要厂商单光子计数探测器销售价格(2017-2022)4.2.4 2021年中国主要生产商单光子计数探测器收入排名4.3 全球主要厂商单光子计数探测器产地分布及商业化日期4.4 全球主要厂商单光子计数探测器产品类型列表4.5 单光子计数探测器行业集中度、竞争程度分析4.5.1 单光子计数探测器行业集中度分析:全球头部厂商份额(Top 5)4.5.2 全球单光子计数探测器第一梯队、第二梯队和第三梯队生产商(品牌)及市场份额5 不同产品类型单光子计数探测器分析5.1 全球市场不同产品类型单光子计数探测器销量(2017-2028)5.1.1 全球市场不同产品类型单光子计数探测器销量及市场份额(2017-2022)5.1.2 全球市场不同产品类型单光子计数探测器销量预测(2023-2028)5.2 全球市场不同产品类型单光子计数探测器收入(2017-2028)5.2.1 全球市场不同产品类型单光子计数探测器收入及市场份额(2017-2022)5.2.2 全球市场不同产品类型单光子计数探测器收入预测(2023-2028)5.3 全球市场不同产品类型单光子计数探测器价格走势(2017-2028)5.4 中国市场不同产品类型单光子计数探测器销量(2017-2028)5.4.1 中国市场不同产品类型单光子计数探测器销量及市场份额(2017-2022)5.4.2 中国市场不同产品类型单光子计数探测器销量预测(2023-2028)5.5 中国市场不同产品类型单光子计数探测器收入(2017-2028)5.5.1 中国市场不同产品类型单光子计数探测器收入及市场份额(2017-2022)5.5.2 中国市场不同产品类型单光子计数探测器收入预测(2023-2028)6 不同应用单光子计数探测器分析6.1 全球市场不同应用单光子计数探测器销量(2017-2028)6.1.1 全球市场不同应用单光子计数探测器销量及市场份额(2017-2022)6.1.2 全球市场不同应用单光子计数探测器销量预测(2023-2028)6.2 全球市场不同应用单光子计数探测器收入(2017-2028)6.2.1 全球市场不同应用单光子计数探测器收入及市场份额(2017-2022)6.2.2 全球市场不同应用单光子计数探测器收入预测(2023-2028)6.3 全球市场不同应用单光子计数探测器价格走势(2017-2028)6.4 中国市场不同应用单光子计数探测器销量(2017-2028)6.4.1 中国市场不同应用单光子计数探测器销量及市场份额(2017-2022)6.4.2 中国市场不同应用单光子计数探测器销量预测(2023-2028)6.5 中国市场不同应用单光子计数探测器收入(2017-2028)6.5.1 中国市场不同应用单光子计数探测器收入及市场份额(2017-2022)6.5.2 中国市场不同应用单光子计数探测器收入预测(2023-2028)7 行业发展环境分析7.1 单光子计数探测器行业发展趋势7.2 单光子计数探测器行业主要驱动因素7.3 单光子计数探测器中国企业SWOT分析7.4 中国单光子计数探测器行业政策环境分析7.4.1 行业主管部门及监管体制7.4.2 行业相关政策动向7.4.3 行业相关规划8 行业供应链分析8.1 全球产业链趋势8.2 单光子计数探测器行业产业链简介8.2.1 单光子计数探测器行业供应链分析8.2.2 单光子计数探测器主要原料及供应情况8.2.3 单光子计数探测器行业主要下游客户8.3 单光子计数探测器行业采购模式8.4 单光子计数探测器行业生产模式8.5 单光子计数探测器行业销售模式及销售渠道9 全球市场主要单光子计数探测器厂商简介9.1 Single Quantum9.1.1 Single Quantum基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.1.2 Single Quantum单光子计数探测器产品规格、参数及市场应用9.1.3 Single Quantum单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.1.4 Single Quantum公司简介及主要业务9.1.5 Single Quantum企业最新动态9.2 AUREA Technology9.2.1 AUREA Technology基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.2.2 AUREA Technology单光子计数探测器产品规格、参数及市场应用9.2.3 AUREA Technology单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.2.4 AUREA Technology公司简介及主要业务9.2.5 AUREA Technology企业最新动态9.3 Photek9.3.1 Photek基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.3.2 Photek单光子计数探测器产品规格、参数及市场应用9.3.3 Photek单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.3.4 Photek公司简介及主要业务9.3.5 Photek企业最新动态9.4 ProxiVision9.4.1 ProxiVision基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位 9.4.2 ProxiVision单光子计数探测器产品规格、参数及市场应用9.4.3 ProxiVision单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.4.4 ProxiVision公司简介及主要业务9.4.5 ProxiVision企业最新动态9.5 ID Quantique9.5.1 ID Quantique基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.5.2 ID Quantique单光子计数探测器产品规格、参数及市场应用9.5.3 ID Quantique单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.5.4 ID Quantique公司简介及主要业务9.5.5 ID Quantique企业最新动态9.6 Bruker9.6.1 Bruker基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.6.2 Bruker单光子计数探测器产品规格、参数及市场应用9.6.3 Bruker单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.6.4 Bruker公司简介及主要业务9.6.5 Bruker企业最新动态9.7 Teledyne Princeton Instruments9.7.1 Teledyne Princeton Instruments基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.7.2 Teledyne Princeton Instruments单光子计数探测器产品规格、参数及市场应用9.7.3 Teledyne Princeton Instruments单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.7.4 Teledyne Princeton Instruments公司简介及主要业务9.7.5 Teledyne Princeton Instruments企业最新动态9.8 Thorlabs, Inc.9.8.1 Thorlabs, Inc.基本信息、单光子计数探测器生产基地、销售区域、竞争对手及市场地位9.8.2 Thorlabs, Inc.单光子计数探测器产品规格、参数及市场应用9.8.3 Thorlabs, Inc.单光子计数探测器销量、收入、价格及毛利率(2017-2022)9.8.4 Thorlabs, Inc.公司简介及主要业务9.8.5 Thorlabs, Inc.企业最新动态10 中国市场单光子计数探测器产量、销量、进出口分析及未来趋势10.1 中国市场单光子计数探测器产量、销量、进出口分析及未来趋势(2017-2028)10.2 中国市场单光子计数探测器进出口贸易趋势10.3 中国市场单光子计数探测器主要进口来源10.4 中国市场单光子计数探测器主要出口目的地11 中国市场单光子计数探测器主要地区分布11.1 中国单光子计数探测器生产地区分布11.2 中国单光子计数探测器消费地区分布12 研究成果及结论。
单光子探测器基本概念单光子探测器:(SPD)是一种超低噪声器件,增强的灵敏度使其能够探测到光的最小能量量子——光子。
单光子探测器可以对单个光子进行探测和计数,在许多可获得的信号强度仅为几个光子能量级的新兴应用中,单光子探测器可以一展身手。
光子,是光的最小能量量子。
单光子探测技术,是近些年刚刚起步的一种新式光电探测技术,其原理是利用新式光电效应,可对入射的单个光子进行计数,以实现对极微弱目标信号的探测。
光子计数也就是光电子计数,是微弱光(低于10-14W)信号探测中的一种新技术。
研究背景通常的直流检测方法不能把淹没在噪声中的信号提取出来。
微弱光检测的方法有:锁频放大技术、锁相放大技术和单光子计数方法。
最早发展的锁频,原理是使放大器中心频率f0与待测信号频率相同,从而对噪声进行抑制。
但这种方法存在中心频率不稳、带宽不能太窄、对待测信号缺乏跟踪能力等缺点。
后来发展了锁相,它利用待测信号和参考信号的互相关检测原理实现对信号的窄带化处理,能有效的抑制噪声,实现对信号的检测和跟踪。
但是,当噪声与信号有同样频谱时就无能为力,另外它还受模拟积分电路漂移的影响,因此在弱光测量中受到一定的限制。
单光子计数方法,是利用弱光照射下光电倍增管输出电流信号自然离散化的特征,采用了脉冲高度甄别技术和数字计数技术光子计数原理1、光子光是由光子组成的光子流,光子是静止质量为零、有一定能量的粒子。
与一定的频率υ相对应,一个光子的能量E p可由下式决定:E p=hυ=hc/λ(15-1)式中c=3×108m/s,是真空中的光速;h=6.6×10-34J·s,是普朗克常数。
例如,实验中所用的光源波长为λ=5000Å的近单色光,则E p =3.96×10-19J。
光流强度常用光功率P表示,单位为W。
单色光的光功率与光子流量R(单位时间内通过某一截面的光子数目)的关系为:P=R·E p (15-2)所以,只要能测得光子的流量R,就能得到光流强度。
单光子探测器及其发展摘要:本文介绍了光电倍增管单光子探测器、雪崩光电二极管单光子探测器和真空单光子探测器以及它们的基本工作原理和特性,分析了它们各自的优缺点和未来的发展方向。
关键词:单光子探测;光电倍增管(PMT);雪崩光电二极管(APD);真空雪崩光电二极管(VAPD)中图分类号:TP21.14 文献标识码:A一、引言单光子探测技术在高分辨率的光谱测量、非破坏性物质分析、高速现象检测、精密分析、大气测污、生物发光、放射探测、高能物理、天文测光、光时域反射、量子密钥分发系统等领域有着广泛的应用。
由于单光子探测器在高技术领域的重要地位,它已经成为各发达国家光电子学界重点研究的课题之一。
二、单光子探测器的原理及种类单光子探测是一种极微弱光探测法,它所探测的光的光电流强度比光电检测器本身在室温下的热噪声水平(10-14W)还要低,用通常的直流检测方法不能把这种湮没在噪声中的信号提取出来。
单光子计数方法利用弱光照射下光子探测器输出电信号自然离散的特点,采用脉冲甄别技术和数字计数技术把极其弱的信号识别并提取出来。
这种技术和模拟检测技术相比有如下优点[1]:(1)测量结果受光电探测器的漂移、系统增益变化以及其它不稳定因素的影响较小;(2)消除了探测器的大部分热噪声的影响,大大提高了测量结果的信噪比;(3)有比较宽的线性动态区;(4)可输出数字信号,适合与计算机接口连接进行数字数据处理。
入射的光子信号打到光电倍增器件上产生光电子,然后经过倍增系统倍增产生电脉冲信号,称为单光子脉冲。
计数电路对这些脉冲的计数率随脉冲幅度大小的分布如图1所示。
脉冲幅度较小的脉冲是探测器噪声,其中主要是热噪声;脉冲幅度较大的是单光电子峰。
V h为鉴别电平,用它来把高于V h的脉冲鉴别输出,以实现单光子计数。
可用来作为单光子计数的光电器件有许多种,如光电倍增管(PMT)、雪崩光电二极管(APD)、增强型光电极管(IPD)、微通道板(MCP)、微球板(MSP)和真空光电二极管(VAPD)等。
1、光电倍增管(PMT)单光子探测器光电倍增管是利用光的外光电效应的一种光电器件,主要由光电阴极和打拿极构成。
其工作原理如下:首先光电阴极吸收光子并产生外光电效应,发射光电子,光电子在外电场的作用下被加速后打到打拿极并产生二次电子发射,二次电子又在电场的作用下被加速打到下一级打拿极产生更多的二次电子,随着打拿极的增加,二次电子的数目也得到倍增,最后由光电阳极接收并产生电流或者电压输出信号。
当可见光的辐射光功率低于1.0×10-12~1.0×10-14时,光电倍增管的光电阴极上产生的光电流不再是连续的,这样,在光电倍增管的输出端就有离散的数字脉冲信号输出。
当有一个光子信号打到光电阴极上,就会产生一定数量的光电子。
这些光电子在电场的作用下,经过打拿极倍增,在输出端就有相应的电脉冲输出。
输出端电脉冲的数目与光子数成正比,对这些电脉冲进行计数也就能够相应地确定光子的数目。
光电倍增管单光子探测器主要采用的是一种逐个记录单光电子产生的脉冲数目的探测技术。
这种探测器主要由光电倍增管、制冷系统、宽带放大器、比较器、计数器组成。
光电倍增管是整个系统的基础,单光子信号经过光电倍增管,把光子信号转换为电信号。
在这过程中,要避免噪声把有用信号湮没。
光电倍增管性能的好坏直接决定了单光子探测器性能的好坏,因此选择合适的光电倍增管是非常关键的。
单光子探测需要的光电倍增管要求增益高、暗电流小、噪声低、时间分辨率高、量子效率高、较小的上升和下降时间。
影响光电倍增管单光子探测的一个重要因素就是光电倍增管的暗电流,尽管暗电流的成因很复杂,但一般认为光电倍增管的暗电流主要来源于光电倍增管阴极和第一发射极的热电子发射,即热噪声,因此降低热噪声是提高光电倍增管光子计数率的关键。
对于金属来说热发射电流密度j为[2]:j=(1)式中,W—金属热发射的逸出功;T—温度;e—电子的电荷;m—电子的质量;k—玻尔兹曼常数;h—普朗克常数。
本征半导体的热发射电流密度为:j=(2)式中,EA—电子亲和能;E—禁带宽度。
G在掺杂半导体中,热发射来源于杂质能级,热发射电流密度公式为:(3) 式中,E F—从价带顶算起的费米能级;n—杂质浓度。
由式(1)~(3)可以看出,要降低热发射噪声,必须降低环境温度。
同时,对于掺杂半导体来说,热发射噪声还与半导体的掺杂浓度有关,通常由于掺杂浓度不同,同一种型号的光电倍增管的热发射电流也是不同的。
因此在选择光电倍增管时要先对其进行测试,选择适合自己要求的管子。
由于光电倍增管不仅在单光子探测领域,而且在其它的光电检测领域也有很广泛的应用,因此有不少的国家和企业投入了大量的人力和物力进行研究。
PMT具有高的增益(104~107)、大光敏面积、低噪声等效功率(NEP)等优点;但是它体积庞大、量子效率低下、反向偏压高、仅能够工作在UV和可见光谱范围内,抗外部磁场能力较差。
2、雪崩光电二极管(APD)单光子探测器雪崩光电二极管不同于光电倍增管,它是一种建立在内光电效应基础上的光电器件。
雪崩光电二极管具有内部增益和放大的作用,一个光子可以产生10~1 00对光生电子空穴对,从而能够在器件内部产生很大的增益。
雪崩光电二极度管工作在反向偏压下,反向偏压越高,耗尽层当中的电场强度也就越大。
当耗尽层中的电场强度达到一定程度时(材料不同,电场大小也不一样,如:Si-A PD为105V/cm),耗尽层中的光生电子空穴对就会被电场加速,而获得巨大的动能,它们与晶格发生碰撞,就会产生新的二次电离的光生电子空穴对,新的电子空穴对又会在电场的作用下获得足够的动能,再一次与晶格碰撞又产生更多的光生电子空穴对,如此下去,形成了所谓的“雪崩”倍增,使信号电流放大。
外加电压的变化会使倍增因子发生较大的变化,倍增因子M的经验公式为:M=1/[1-(V/V)n] (4)B式中,V B—APD的雪崩电压。
式中的n因子与PN结低掺杂边是N型还是P型有关,且与入射波长有关。
理论上,当APD的工作电压趋近于雪崩电压时,M将趋于无穷大。
但实际上,当工作电压小于雪崩值时,M到1000左右就会饱和,这样的倍增还不足以探测到单光子信号。
在单光子探测中,APD一般是工作在所谓的“盖革模式”下,在这种模式下,雪崩光电二极管两端的偏压大于雪崩电压。
当有光子信号到达APD时,被APD吸收,并使APD迅速雪崩。
为了能够对下一个光子信号产生响应,需要采取一定的抑制电路,使雪崩发生后迅速地被切断,并使APD恢复到接收光子的状态。
通常采取的方式有:无源抑制和有源抑制。
一种简单的无源抑制工作方式的工作原理图如图2[3]:在无源抑制电路中,APD和一个大电阻R L以及一个小电阻R S串联,其等效电路图如图2(b)。
其中虚线框中的部分为APD的等效电路,R d为APD的电阻(一般为几百欧姆到几千欧姆不等),V A为APD的雪崩电压,C d为APD的结电容,C S 为分布电容。
当没有光子到达时,相当于开关K断开,APD处于等待状态,C d和C s被充电;当有光子到达时,APD发生雪崩,相当于图2(b)图中的K闭合,此时APD 处于接收光子状态,C d和C s通过R d和R s放电。
当C s和C d两端电压等于雪崩抑制电压V q时,雪崩停止,一般认为V q近似等于V A。
此时V B通过R L给C d和C s充电,恢复到接收光子状态。
无源抑制电路虽然简单,但是却限制了光子的计数率。
由上面的分析可知,雪崩光电二极管有一个“猝灭时间”和恢复时间,而这个时间主要是由R L、R d、C、C d决定。
由于R L必须很大才能够使APD猝灭,这样就使恢复时间增大。
这s个时间一般为几百纳秒,时间分辨率至多为400ps。
有源抑制可以大大地提高APD的计数性能。
在过去几年的发展中,已经有部分产品商品化。
有源抑制的响应时间主要是受晶体管开关的限制,而不是受R和C的限制,从而大大地降低了猝灭时间,提高了时间分辨率。
这种死时间已降低到了50ns,时间分辨率高达20ns。
目前应用的APD主要有三种,即Si-APD、Ge-APD和InGaAs-APD。
它们分别对应不同的波长。
Si-APD主要工作在400nm~1100nm,Ge-APD在800nm~15 50nm,InGaAs-APD则在900nm~1700nm。
对于光谱响应重叠的部分,InGaAs-A PD具有更低的噪声和更高的频率响应特性,因而价格也是最高的。
Ge-APD则处于两者之间。
用Si-APD制作的单光子探测器已经逐渐趋于成熟,国外一些半导体公司(如美国的EG&G公司)已经有产品在出售。
在国外,光通信三个波段(即850nm、1310nm和1550nm)的单光子探测器用于量子密钥系统已经有了相关的报道。
在国内,中科院物理所与中国科大(北京)研究生院合作,成功地制作了850nm波长的单光子探测器,并在850nm的单模光纤中完成了1.1km的量子密码通信演示性实验。
但在1310nm和1550nm波段的红外单光子探测国内还未见报道。
总的来说,比起国外目前的水平,我国在单光子探测领域还有较大差距。
APD单光子计数具有量子效率高、功耗低、工作频谱范围大、体积小、工作电压较低等优点,但是同时也有增益低、噪声大,外围控制电路及热电制冷电路较复杂等缺点。
3、真空雪崩光电二极管(VAPD)单光子探测器[5]针对PMT和APD的缺点,研究者开发出一种真空雪崩光电二极管(VAPD)单光子探测器,它是由光阴极和一个具有大光敏区面积的半导体硅APD组成。
光阴极和APD之间保持高真空态,光子信号打到光阴极上,产生光电子,这些光电子在高压电场的作用下加速,然后再打到APD上。
对于硅APD,这些光电子的能量约为硅带隙能量的2000倍,这样一个光电子就能产生大于2000对的电子空穴对。
在VAPD中,Si-APD的典型增益为500倍,因而VAPD的增益可以达到106倍(2000×500)。
VAPD单光子探测器是一种PMT和APD相结合的产物,具有许多PMT和APD 无法比拟的优点。
其主要特点有:低噪声、动态范围大、分辨率高、抗磁干扰能力强、探测光谱范围宽等特点。
这种单光子探测器的出现,对人们探索高技术领域将起到积极的推动作用。
三、单光子探测器的现状及其发展对于可见光探测,光电倍增管有很好的响应度,暗电流也非常小,很早就用于单光子计数,现在技术已经比较成熟,市场上也有了不少类似的产品。
然而随着人们对红外光研究的不断深入,特别是近年来量子通信技术、量子密码术的研究不断引起各国的重视,对红外通信波段(850nm、1310nm和1550nm)单光子探测器的研究也就显得尤为迫切。
