贴片电阻数值对照表

贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W)4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.8 2，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K 200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M常用电容容值【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P 470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 33 39 56 68 82【单位uF】0.10.15 0.22 0.33 0.47 1.0 (1.5) 2.2精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K。

贴片电阻温度系数对照表
1. 金属膜电阻：
温度系数通常在50 ppm/°C到200 ppm/°C之间，具体数值取决于材料和制造工艺。

2. 碳膜电阻：
温度系数通常在100 ppm/°C到800 ppm/°C之间，同样取决于材料和制造工艺。

3. 金属氧化物电阻（MOX）：
温度系数通常在100 ppm/°C到500 ppm/°C之间。

需要注意的是，这些数值只是一般性的参考值，实际的温度系数可能会因制造商、型号和工作条件而有所不同。

因此，在选择贴片电阻时，最好参考其具体的datasheet，以获取准确的温度系数信息。

此外，温度系数还会影响电路的稳定性和温度补偿的设计。

在一些对温度变化敏感的应用中，设计师需要考虑电阻的温度系数，以确保电路的性能不会受到温度变化的影响。

总的来说，了解并考虑贴片电阻的温度系数对于电路设计和应用至关重要，因为它直接影响着电路的稳定性和性能。

SMT精密贴片电阻数字代码对照表
普通贴片电阻和精密贴片电阻有很大的差别：
普通贴片电阻一般由三位数字表示，前2位是有效数值，第三位是乘数，误差一般为5%；
而精密贴片电阻是由两位数字加一位字母表示（也有一些是由4位数字组成），如：12D，28D……等。

它的算法是与普通贴片电阻是完全不一样的。

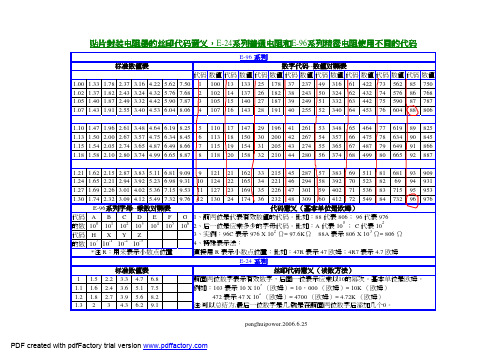

详细见下表
例：24A所表示的阻值为：174×10=174×1=174 R（欧姆）
24Y所表示的阻值为：174×10-2=1.74 R（欧姆）
24X：17.4
24B：1.74K
24C：17.4K
24D所表示的阻值为：174×103 =174×1000=174 KΩ （千欧）
普通贴片电阻的表示方法：
三位：前2位是有效值，第三位是数量级
四位：前3位是有效值，第四位是数量级
普通色环电阻的表示方法：
四环：前2环是有效值，第3环是数量级，第4环是误差。

五环：前3环是有效值，第4环是数量级，第5环是误差。

等。

常用贴片电阻阻值速查表
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数
有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.
贴片电阻表示方法
1）2位数字后面加1位字母表示法:这种方法前面两位数字表示电阻值的数值,后面的字母表示数值后面应乘以10的多少次方,单位Ω.其标识意义见下面两个
2) 3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.。

常用贴片电阻阻值速查表国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。

精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 3 57K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 66 5K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681 K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K常用电阻阻值：1，1.1，1.2，1.3，1.5，1.6，1.8 2，2.2，2.4，2.7，3，3.3，3.6，3.9 4.3，4.7 5.1，5.6 6.2，6.8 7.5 8.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，18 0，220，240，270300，330，360，390430，470510，560620，680750820910 1K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K 4.3K，4.7K 5.1K，5.6K 6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K 100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K560K620K，680K750K， 820K910K 1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M 2M，2.2M，2.4M，2.7M 3M，3.3M，3.6M，3.9M4.4M，4.7M常用电容值：【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 10 15 18 22 27 3339 56 68 82【单位uF】0.15 0.22 0.33 0.47 1.0 (1.5) 2.21、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2021是3/4W、2512是1W。
