(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287405.6(22)申请日 2019.03.07(73)专利权人 陈新华地址 510000 广东省广州市白云区新市街齐富路自编90号金富大厦323房(72)发明人 陈新华 (51)Int.Cl.B21D 43/00(2006.01)B08B 15/04(2006.01)(54)实用新型名称一种新型冲孔机用固定夹具(57)摘要本实用新型公开了一种新型冲孔机用固定夹具,包括底座,所述底座的前表面设置有控制开关,所述底座的侧表面开设有凹槽,且底座的侧表面对应凹槽内部安装有收纳盒,所述收纳盒的内部横向安装有滤网,所述底座的上表面开设有通孔,且底座的上表面靠近通孔外侧位置处焊接有固定架,所述固定架的前表面贯穿安装有螺杆,本实用新型中驱动机构以及齿条齿槽卡合的设置,可以快速对工件进行夹持,不仅提高了工作效率,还保证了工件与夹具间的稳定性,避免钻孔时工件发生晃动的现象;收纳盒的设置,不仅保证了夹具上的整洁度,还可以对废料进行收集利用,提高了资源的利用率,该固定夹具结构设计合理,夹紧效率高,实用性强。
权利要求书1页 说明书3页 附图2页CN 209953656 U 2020.01.17C N 209953656U权 利 要 求 书1/1页CN 209953656 U1.一种新型冲孔机用固定夹具,包括底座(1),其特征在于,所述底座(1)的前表面设置有控制开关(2),所述底座(1)的侧表面开设有凹槽(3),且底座(1)的侧表面对应凹槽(3)内部安装有收纳盒(4),所述收纳盒(4)的内部横向安装有滤网(5),所述底座(1)的上表面开设有通孔(6),且底座(1)的上表面靠近通孔(6)外侧位置处焊接有固定架(7),所述固定架(7)的前表面贯穿安装有螺杆(8),且固定架(7)的前表面靠近螺杆(8)一侧位置处设置有驱动机构(9),所述固定架(7)的侧表面贯穿安装有活动杆(10),所述固定架(7)的内侧壁上横向开设有滑槽(11),且固定架(7)的内部安装有推板(12),所述活动杆(10)的一端设置有把手杆(13),且活动杆(10)的另一端安装有活动板(15),所述活动杆(10)的外部套有挤压弹簧(14),所述活动板(15)的侧壁上设置有齿槽(16),所述推板(12)的一端设置有滑块(17),且推板(12)的另一端设置有齿条(18)。
(10)授权公告号(45)授权公告日 (21)申请号 201420713624.3(22)申请日 2014.11.24G01R 1/04(2006.01)(73)专利权人深圳市佳晨科技有限公司地址518000 广东省深圳市宝安区西乡三围奋达科技创意园C 栋5楼B 区、C 区(72)发明人伍连保 周名华 杨虹(74)专利代理机构深圳市顺天达专利商标代理有限公司 44217代理人陆军(54)实用新型名称一种测试夹具(57)摘要本实用新型公开了一种测试夹具,包括构成测试夹具主体架构的框架、用于提供测试信号的耦合器组件、用于置放被测试产品的限位板、用于自动扣紧被测试产品的压紧装置以及用于数据连接插头测试系统与被测试产品之间数据连接通断的插拔装置;所述限位板侧边分别设置有所述压紧装置和插拔装置;当进行测试时,所述压紧装置压紧被测试产品,所述插拔装置将测试系统的数据连接插头插入被测试产品的数据连接接口使得被测试产品与测试系统相联接;当测试完成时,所述插拔装置将测试系统的数据连接插头从被测试产品的数据连接接口拔出断开被测试产品与测试系统的联接,所述压紧装置松开被测试产品以便于将被测试产品从所述限位板上取出。
(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书2页 说明书6页 附图7页(10)授权公告号CN 204203284 U (45)授权公告日2015.03.11C N 204203284U1.一种测试夹具,其特征在于:包括构成测试夹具主体架构的框架(1)、用于提供测试信号的耦合器组件(2)、用于置放被测试产品的限位板(3)、用于自动扣紧被测试产品的压紧装置(4)以及用于测试系统与被测试产品之间数据连接通断的插拔装置(5);所述框架(1)包括平行设置的用于固定测试夹具的夹具底板(11)、用于安装测试设备的夹具顶板(13)以及连接在所述夹具底板(11)和夹具顶板(13)之间的支撑杆(12);所述耦合器组件(2)设置在所述夹具底板(11)上且面向所述限位板(3)设置;所述限位板(3)固定在所述夹具顶板(13)上;所述限位板(3)侧边分别设置有所述压紧装置(4)和插拔装置(5);所述压紧装置(4)用于将被测试产品扣紧固定在所述限位板(3)上。

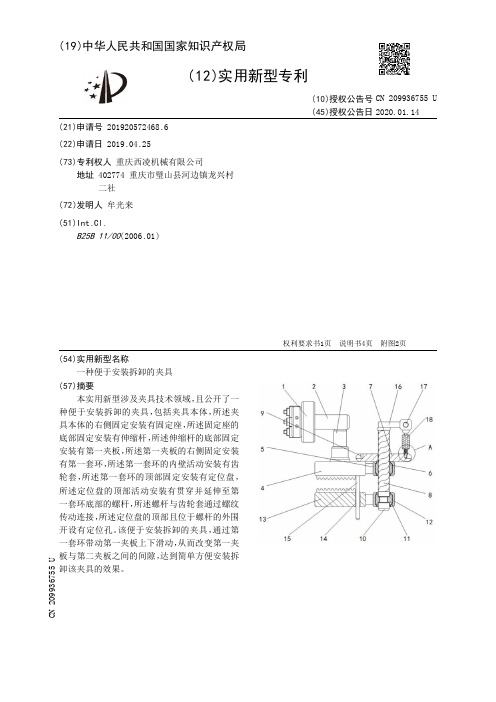

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920572468.6(22)申请日 2019.04.25(73)专利权人 重庆西凌机械有限公司地址 402774 重庆市璧山县河边镇龙兴村二社(72)发明人 牟光来 (51)Int.Cl.B25B 11/00(2006.01)(54)实用新型名称一种便于安装拆卸的夹具(57)摘要本实用新型涉及夹具技术领域,且公开了一种便于安装拆卸的夹具,包括夹具本体,所述夹具本体的右侧固定安装有固定座,所述固定座的底部固定安装有伸缩杆,所述伸缩杆的底部固定安装有第一夹板,所述第一夹板的右侧固定安装有第一套环,所述第一套环的内壁活动安装有齿轮套,所述第一套环的顶部固定安装有定位盘,所述定位盘的顶部活动安装有贯穿并延伸至第一套环底部的螺杆,所述螺杆与齿轮套通过螺纹传动连接,所述定位盘的顶部且位于螺杆的外围开设有定位孔。
该便于安装拆卸的夹具,通过第一套环带动第一夹板上下滑动,从而改变第一夹板与第二夹板之间的间隙,达到简单方便安装拆卸该夹具的效果。
权利要求书1页 说明书4页 附图2页CN 209936755 U 2020.01.14C N 209936755U权 利 要 求 书1/1页CN 209936755 U1.一种便于安装拆卸的夹具,包括夹具本体(1),其特征在于:所述夹具本体(1)的右侧固定安装有固定座(2),所述固定座(2)的底部固定安装有伸缩杆(3),所述伸缩杆(3)的底部固定安装有第一夹板(4),所述第一夹板(4)的右侧固定安装有第一套环(5),所述第一套环(5)的内壁活动安装有齿轮套(6),所述第一套环(5)的顶部固定安装有定位盘(7),所述定位盘(7)的顶部活动安装有贯穿并延伸至第一套环(5)底部的螺杆(8),所述螺杆(8)与齿轮套(6)通过螺纹传动连接,所述定位盘(7)的顶部且位于螺杆(8)的外围开设有定位孔(9),所述螺杆(8)的底部固定安装有凸杆(10),所述凸杆(10)的外壁套接有旋转轴承(11),所述旋转轴承(11)的外壁固定安装有第二套环(12),所述第二套环(12)的左侧固定安装有第二夹板(13),所述第二夹板(13)的顶部开设有贯穿并延伸至第二夹板(13)底部的通孔(14),所述第一夹板(4)的底部固定安装有延伸至通孔(14)内部的限位杆(15),所述螺杆(8)的顶部固定安装有支杆(16),所述支杆(16)的底部活动安装有旋转块(17),所述旋转块(17)的底部固定安装有摇把(18),所述摇把(18)的底部固定安装有连杆(19),所述摇把(18)的底部且位于连杆(19)的外壁固定安装有复位弹簧(20),所述复位弹簧(20)的底部且位于连杆(19)的外壁套接有卡环(21)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920211470.0(22)申请日 2019.02.19(73)专利权人 东莞市诺正机械设备有限公司地址 523000 广东省东莞市长安镇新民社区兴民路3号二楼(72)发明人 李朝发 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.B05B 13/02(2006.01)(54)实用新型名称一种自动喷涂设备的夹具(57)摘要本实用新型公开了一种自动喷涂设备的夹具,包括底座,所述底座上设置有箱体,所述箱体内设置有电机,所述电机设置有转轴,所述箱体的开口位置设置有密封板,所述转轴穿过密封板设置有第一圆盘,所述第一圆盘上设置有第一支撑套,所述第一支撑套设置有管道本体。
该自动喷涂设备的夹具,通过定点第一圆盘上的第一支撑套配合可移动第二圆盘上的第二支撑套,能够对管道本体进行有效的制成,并通过三个管道位置实现两个圆盘的联动,通过挤压块的伸缩,对两个锲形块的挤压,实现顶杆对管道本体的抵实效果,从而防止两个圆盘整体转动时,单一位置的管道本体出现自转的情况,保证喷涂效果。
权利要求书1页 说明书3页 附图2页CN 209866422 U 2019.12.31C N 209866422U权 利 要 求 书1/1页CN 209866422 U1.一种自动喷涂设备的夹具,包括底座(1),其特征在于:所述底座(1)上设置有箱体(11),所述箱体(11)内设置有电机(12),所述电机(12)设置有转轴(13),所述箱体(11)的开口位置设置有密封板(14),所述转轴(13)穿过密封板(14)设置有第一圆盘(15),所述第一圆盘(15)上设置有第一支撑套(16),所述第一支撑套(16)设置有管道本体(17)。
2.根据权利要求1所述的一种自动喷涂设备的夹具,其特征在于:所述底座(1)上设置有滑槽(2),滑槽(2)内滑动连接有滑块(21),滑块(21)上固定连接有衔接杆(22),底座(1)上固定连接有气缸(23),气缸(23)的活塞杆固定连接衔接杆(22)。
专利名称:一种蜂鸣器
专利类型:实用新型专利
发明人:唐寅初
申请号:CN201520903955.8申请日:20151113
公开号:CN205302937U
公开日:
20160608
专利内容由知识产权出版社提供
摘要:本实用新型公开本一种蜂鸣器,包括蜂鸣器盒结构、设于蜂鸣器盒结构内且通电后可发出声响的蜂鸣片。
蜂鸣器盒结构包括可容置蜂鸣片的蜂鸣器壳、与蜂鸣器壳相适配的盖板,本实施例的盖板通过卡合连接方式盖设于蜂鸣器壳上,结构简单,安装拆卸方便,检修维护简单,提高生产效率,缩短生产周期,降低生产成本,绿色环保,经久耐用;且无需使用胶黏剂粘接工艺便可确保蜂鸣片压固在弧形限位条和环形凸起之间,结构稳固牢靠,发音效果好,经久耐用,无毒无污染;而且蜂鸣器壳和盖板均设置为一体成型结构,生产工序简单,制造成本低;另外蜂鸣器壳和盖板选用耐高温塑料制成,确保发音效果,且蜂鸣器壳内底面设有一发声孔,能使蜂鸣器的音质更佳。
申请人:中山市中立电子有限公司
地址:528400 广东省中山市东凤镇东海西路18号东凤电子电器商贸城6栋109卡
国籍:CN
代理机构:东莞市中正知识产权事务所
代理人:谷庆红
更多信息请下载全文后查看。
专利名称:一种电子产品检测用夹具专利类型:实用新型专利
发明人:王家校
申请号:CN202021144603.6
申请日:20200618
公开号:CN212965035U
公开日:
20210413
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种电子产品检测用夹具,包括固定夹板、检测件本体、活动压板、固定承载板、凹孔、磁铁块、圆管、铁块、导向杆、螺旋弹簧、塑料套以及安装孔。
本实用新型可通过固定夹板和活动压板为检测件本体提供两侧夹持,实现检侧时的限位夹持,其中夹持力通过螺旋弹簧拉伸的弹力提供,保障了夹持效果,同时固定夹板与活动压板之间的距离在一定的范围内可调,从而便于进行不同宽度检测件本体的夹持;其中夹持活动施力部分,通过铁块、磁铁块以及凹孔的配合作用,实现限位安装,在进行安装时,通过铁块与凹孔嵌合,实现安装,分离时,铁块与凹孔分离即可,实现拆卸,且操作简单,便于进行更换,从而为整个夹具的使用提供了便捷。
申请人:王家校
地址:310000 浙江省杭州市西湖区文新街道天河西苑9幢3单元301室
国籍:CN
代理机构:北京化育知识产权代理有限公司
代理人:尹均利
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920621927.5(22)申请日 2019.05.05(73)专利权人 湖南德奈斯检测技术有限公司地址 410100 湖南省长沙市经济技术开发区人民东路二段189号中部智谷工业园4栋204号(72)发明人 夏三保 邓浩 (74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.G01R 1/04(2006.01)(54)实用新型名称一种电子产品检测用固定机构(57)摘要本实用新型涉及电子产品检测技术领域,尤其涉及一种电子产品检测用固定机构,解决了现有技术中在电子产品人为检测的方法中,需检测者手动固定电子产品进行检测工作,增加了检测者的体力消耗的缺点,包括支撑底板及设置于支撑底板上的立柱,所述立柱上套设有调节块,该调节块上开设有限位槽,限位槽的内部设置有限位杆,且限位杆的另一端设置有环板,所述环板的两侧均固定设置有安装板,该安装板的底部固定连接有复位弹簧,本实用新型通过设备进行电子产品检测的固定,且固定的角度、高度均可方便的进行调节,设备的使用灵活可靠,方便了电子产品检测工作,节省了检测者的体力消耗。
权利要求书1页 说明书3页 附图2页CN 209992547 U 2020.01.24C N 209992547U权 利 要 求 书1/1页CN 209992547 U1.一种电子产品检测用固定机构,包括支撑底板(1)及设置于支撑底板(1)上的立柱(2),其特征在于,所述立柱(2)上套设有调节块(4),该调节块(4)上开设有限位槽(41),限位槽(41)的内部设置有限位杆(221),且限位杆(221)的另一端设置有环板(22),所述环板(22)的两侧均固定设置有安装板(3),该安装板(3)的底部固定连接有复位弹簧(31),复位弹簧(31)的另一端固定设置有固定板(32);所述立柱(2)上开设有多个插槽(21),所述调节块(4)的底部设置有插板(5),该插板(5)插设于所述插槽(21)的内部。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920181406.2
(22)申请日 2019.02.01
(73)专利权人 江苏华能电子有限公司
地址 225714 江苏省泰州市兴化市陈堡镇
工业集中区
(72)发明人 张长华
(74)专利代理机构 江苏圣典律师事务所 32237
代理人 贺翔
(51)Int.Cl.
G01N 33/00(2006.01)
(54)实用新型名称
蜂鸣器外壳固定检测夹具
(57)摘要
本实用新型属于蜂鸣器组装应用技术领域,
具体公开了蜂鸣器外壳固定检测夹具,由底板,
及设置在底板底部四角的圆形支柱,及设置在底
板上一侧的第一定位组件,及设置在底板上另一
侧且与第一定位组件相配合使用的第二定位组
件组成。
本实用新型的蜂鸣器外壳固定检测夹具
的有益效果在于:其设计合理,能实现对待检测
壳体进行快速和稳定的定位,且壳体上、下安装
卸料便捷,同时第一定位凹槽、第二定位凹槽可
依据待检测壳体的直径尺寸进行适应性的更换,
实用性强,
且整体便于组装维护。
权利要求书1页 说明书3页 附图2页CN 209486085 U 2019.10.11
C N 209486085
U
权 利 要 求 书1/1页CN 209486085 U
1.蜂鸣器外壳固定检测夹具,其特征在于:由底板(1),及设置在底板(1)底部四角的圆形支柱(2),及设置在底板(1)上一侧的第一定位组件,及设置在底板(1)上另一侧且与第一定位组件相配合使用的第二定位组件组成;所述第一定位组件,包括设置在底板(1)上一端的第一竖定位板(3),及设置在第一竖定位板(3)两端内的一组内螺纹调节孔(4),及与内螺纹调节孔(4)连接的第一外螺纹调节杆(5),及与第一外螺纹调节杆(5)相配合使用的第一外壳定位块(6),及设置在第一外壳定位块(6)一侧内的第一定位凹槽(8),其中,第一外壳定位块(6)的另一侧内设置有与第一外螺纹调节杆(5)连接的圆形限位槽(7);所述第二定位组件,包括设置在底板(1)上另一端的第二竖定位板(9),及设置在第二竖定位板(9)内的通孔(10),及贯穿通孔(10)的第二外螺纹调节杆(11),及与第二外螺纹调节杆(11)一端连接的中空内螺纹定位套(16),及设置在中空内螺纹定位套(16)一端的第二外壳定位块(13),及设置在第二外壳定位块(13)一侧内的第二定位凹槽(14),及分别设置在第二竖定位板(9)、第二外壳定位块(13)侧壁且相配合使用的第一弹簧中空限位套(12)、第二弹簧中空限位套(15),及两端分别位于第一弹簧中空限位套(12)、第二弹簧中空限位套(15)内的弹簧(17)。
2.根据权利要求1所述的蜂鸣器外壳固定检测夹具,其特征在于:所述蜂鸣器外壳固定检测夹具,还包括设置在底板(1)上的一组第一凹形限位导轨(18)、一组第二凹形限位导轨(20),及设置在第一外壳定位块(6)、第二外壳定位块(13)两端底面且分别与一组第一凹形限位导轨(18)、一组第二凹形限位导轨(20)相配合使用的一组第一外壳限位导板(19)、一组第二外壳限位导板(21)。
3.根据权利要求1所述的蜂鸣器外壳固定检测夹具,其特征在于:所述第一定位凹槽(8)、第二定位凹槽(14)分别设置为半圆形结构。
