火灾报警及消防联动控制系统使用说明

消防控制系统操作说明消防系统操作规程(消防报警控制柜)一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。

部分自动允许和全部自动允许时，面板上的“自动允许”灯亮部分自动允许只允许联动公式中含有“==”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。

其选择方式包括“提示所有联动公式”、“只提示含‘==’的公式”以及“没有提示”三种方式。

四、总线制被控设备的手动启动与停动操作1、对外部设备进行手动启动操作的条件提醒用户注意，这些外部设备都是消防专用的。

错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。

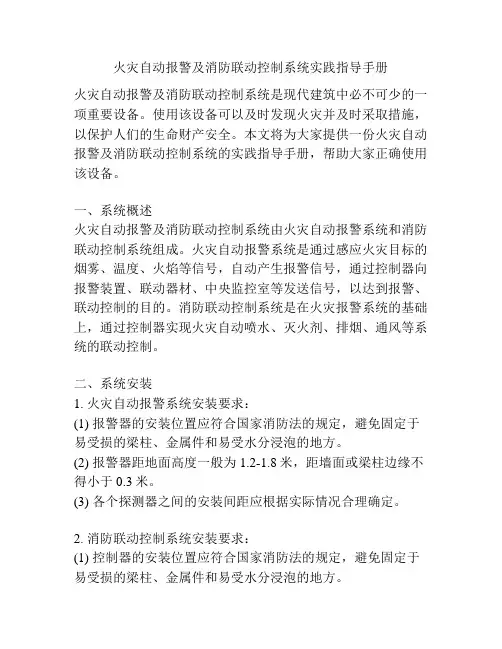

火灾自动报警及消防联动控制系统实践指导手册火灾自动报警及消防联动控制系统是现代建筑中必不可少的一项重要设备。

使用该设备可以及时发现火灾并及时采取措施，以保护人们的生命财产安全。

本文将为大家提供一份火灾自动报警及消防联动控制系统的实践指导手册，帮助大家正确使用该设备。

一、系统概述火灾自动报警及消防联动控制系统由火灾自动报警系统和消防联动控制系统组成。

火灾自动报警系统是通过感应火灾目标的烟雾、温度、火焰等信号，自动产生报警信号，通过控制器向报警装置、联动器材、中央监控室等发送信号，以达到报警、联动控制的目的。

消防联动控制系统是在火灾报警系统的基础上，通过控制器实现火灾自动喷水、灭火剂、排烟、通风等系统的联动控制。

二、系统安装1. 火灾自动报警系统安装要求：(1) 报警器的安装位置应符合国家消防法的规定，避免固定于易受损的梁柱、金属件和易受水分浸泡的地方。

(2) 报警器距地面高度一般为1.2-1.8米，距墙面或梁柱边缘不得小于0.3米。

(3) 各个探测器之间的安装间距应根据实际情况合理确定。

2. 消防联动控制系统安装要求：(1) 控制器的安装位置应符合国家消防法的规定，避免固定于易受损的梁柱、金属件和易受水分浸泡的地方。

(2) 控制器须采用独立的防火金属柜体，在安装过程中需保持良好的通风条件。

(3) 控制器与各个系统之间的连接应牢固可靠，接线要符合相关规范。

三、系统操作1. 火灾自动报警系统的操作步骤：(1) 根据实际情况，选择合适的报警模式、报警方式和音量。

(2) 查验所有探测器的工作状态，确保正常工作。

(3) 在发现火灾时，立即按下报警按钮，并迅速撤离现场。

(4) 在火灾得到有效控制后，及时关闭报警装置。

2. 消防联动控制系统的操作步骤：(1) 在确认火灾后，按下联动控制按钮，启动相应的灭火系统。

(2) 若启动喷水系统，需注意喷头的方向和喷出的水压。

(3) 使用灭火器等消防器材时，要严格遵守操作规程。

操作说明书通用火灾报警控制器（联动型）JB-TBZL-GK602产品使用前请仔细阅读操作说明书北京国泰怡安电子有限公司二O O六年五月操 作 说 明一。

控制器状态有火警联动状态、火警状态、联动状态、预火警状态、故障状态、正常状态六种情况，液晶显示的优先级为：火警状态>火警=联动>预火警>故障>正常注：如果上述六种情况同时发生,则按所规定的优先级在液晶上显示高优先级画面。

1。

火警联动状态当火警事件和联动事件同时发生时系统进入火警联动状态，火警灯闪亮同时喇叭发出火警音响。

首火警始终显示在第一条。

2。

火警状态有火警事件发生且无联动事件发生时系统进入火警 状态，面板上的火警灯闪亮；同时喇叭发出火警音响。

首火警始终显示在第一条。

功能键：F1：设置，可对网络、回路、控制矩阵等项进行编程操作；F2：查询，可对各类信息数据进行查询；F3：上页，向上翻页查询火警事件；F4：下页，向下翻页查询火警事件；F5：切换，向其他状态画面切换。

3。

联动状态当有联动事件发生后且无火警事件发生时系统进入联动状态，面板上的联动灯闪亮；同时喇叭发出联动音响。

功能键：F1：设置，可对网络、回路、控制矩阵等项进行编程操作；F2：查询，可对各类信息数据进行查询；F3：上页，向上翻页查询联动事件；F4：下页，向下翻页查询联动事件；F5：切换，向其他状态画面切换。

4。

预火警状态当系统处于故障或正常状态时，发生预火警事件后进入预火警状态，蜂鸣器发出预警音响。

功能键：F1：设置，可对网络、回路、控制矩阵等项进行编程操作；F2：查询，可对各类信息数据进行查询；F3：上页，向上翻页查询预火警事件；F4：下页，向下翻页查询预火警事件；F5：切换，向其他状态画面切换。

当发生预火警事件的器件进入火警状态后，原预警事件不再显示。

5。

故障状态当系统处于正常状态时，发生故障事件后系统进入故障状态，喇叭发出故障音响。

功能键：F1：设置，可对网络、回路、控制矩阵等项进行编程操作；F2：查询，可对各类信息数据进行查询；F3：上页，向上翻页查询故障事件；F4：下页，向下翻页查询故障事件；F5：切换，向其他状态画面切换。

消防联动系统操作规程5.1 目的规范消防联动系统的操作5.2 适用范围适用于物业公司各管理处工程部5.3 消防联动系统的操作5.3.1 操作规程1)火灾自动报警时，首先看其显示屏报警部位为几层几区，并到指定位置查看。

2)当确定有火灾时，启动联动系统，切断非消防电源，切入应急电源启动发电机，把电梯全部迫降到一楼，消防梯供抢险人员使用。

3)启动消防水泵，使消防栓内水压充足，供灭火使用。

4)启动消防排烟风机，排除着火层烟雾，启动送风机给灭火和疏散提供方便。

5)发出疏散命令，打开楼层广播，通知业主疏散。

6)如没有火灾发生，是误报火警，按“复位”按钮，将恢复正常运行状态。

5.3.2 消防联动系统的日常巡查、维护内容5.3.1 检查显示屏上各种显示是否正常。

5.3.2 检查火灾自动报警柜内各接口是否松动，线路是否有损伤。

5.3.3 擦拭设备，保持地面、墙壁、设备无积尘、水渍、油渍等。

5.3.4 检查柜上各显示灯是否烧坏，各按钮开关是否在正确的位置上，指示准确无误。

5.3.5 检查各消防报警设备，消防反馈设备的正常功能，发现故障立即检查维修。

5.4 管理规程5.4.1 消防联动监控中心须有专人24小时不间断值班，并严格作好各种记录。

5.4.2 消防联动系统维保责任人须有消防上岗证，按维保计划定期维保，确保整个系统发挥正常功能。

5.4.3 消防联动设施为消防专用，严禁挪作它用，专用工具、专用设备应保管理良好。

5.4.4 发现消防联动系统的报警须立即弄清原因，按操作规程处理，发现故障须立即排除，所有系统的报警或动作都须作详细处理记录。

5.4.5 消防监控中心须保持干净整洁，严禁无关人员进入监控室内。

5.5 附表：5.5.1 《消防联动系统巡查记录》5.5.2 《消防联动系统维修保养计划表》5.5.3 《消防联动系统维修保养记录表》5.5.4 《消防联动系统故障（或报警）处理记录表消防联动系统巡查记录说明：每日运行巡查人员按以上时间巡查签到，发现问题作记录并报告，各消防管道及设备设施巡查记录在此表内。

20210510本说明书中所有带有标识的条款都需要设备使用人员谨慎操作。

警告目录1 概述 (4)1.1 产品特点 (4)1.1.1彩色显示界面 (4)1.1.2 多功能配置选择 (4)1.1.3 配备总线手动控制盘和多线联动控制盘 4 1.1.4操作灵活方便 (4)1.1.5联动矩阵编程 (4)1.1.6火灾声警报与应急广播交替播放 (4)1.2额定使用条件 (4)1.3主要技术指标 (4)2 系统组成及工作原理 (4)2.1 控制器结构及典型配置方式概述 (4)2.2按键及面板设置说明 (5)2.3联动控制盘说明 (5)2.4工作原理 (6)3安装与调试 (6)3.1开箱检查 (6)3.2控制器的安装条件及方式 (6)3.3外部设备检查 (7)3.4开机 (7)3.5现场调试 (8)4一般性用户使用说明 (8)4.1 基本特点 (8)4.2 技术特性与功能 (8)4.2.1开机显示 (8)4.2.2正常监控状态....................................9 4.2.3火警报警状态 (9)4.2.4其他报警状态 (9)4.2.5复位 (9)4.2.6消音 (9)4.2.7设备检查操作 (10)4.2.8信息查询界面 (10)4.2.9帮助界面 (10)4,2,10手动控制 (10)4.2.11自检操作 (10)4.2.12手自动切换 (10)4.2.13声光控制 (10)5控制器编程设置操作 (11)5.1 编程设置操作 (11)5.2 系统设置 (11)5.3 回路信息 (11)5.4 联动关系 (11)5.5 总线盘定义 (11)5.6 多线盘定义 (12)5.7 显示盘定义 (12)5.8 其它设置 (12)5.9 其它操作 (12)6 维修与保养 (13)7 故障分析与排除 (13)8 运输及贮存 (13)9 产品成套 (14)1 概述JB-QB-CH9800（简称CH9800，外形如下图）火灾报警控制器消防联动控制器（简称控制器）是西安西核彩桥实业科技有限公司推出的新一代控制器，为适应工程设计的需要，本控制器兼有联动控制功能，可与西安盛赛尔公司和本公司生产的其它产品配套使用，组成配置灵活的报警联动一体化控制系统。

火灾报警器一、火灾报警控制器划分为：显示屏、水泵启动按钮，消防广播，消防电话、备电箱二、控制状态及显示界面1.控制其状态分为：火警、监管、联动、故障、2.火灾报警，在发生火警报警时、火警指示灯亮、发出火警声/声光报警信号、第一“消音”、然后“复位”键处理3.联动报警，在发生联动报警时、联动指示灯亮、发出火警报警信号、联动无反馈时，联动灯10秒后闪亮，有反馈时，联动灯常亮，且反馈灯亮，声信号可按“消音”键消音，如果再次发生联动部分报警，报警音会再次响起，再次“消音”4.故障报警，在发生故障报警时，故障灯亮，发出故障音，按“消音”建就可以消音，如果无法排除，故障一直在增加，处理办法先关闭各控制器开关再关备电开关最后关闭主电开关，是设备处于关闭状态。

5.查询历史记录，①按F1编程②输入密码：9999 ③按“确定”键④“7”历史记录查询（可按显示屏提示操作），⑤翻页信息查询按“↑”上一个“↓”下一个⑥查询完后按“退出”键三、消防泵按钮分为：消防水泵喷淋水泵1.启动消防水泵按“3”号键，关闭消防水泵同样按“3”键。

2.启动喷淋按钮按“4“号键，关闭喷淋按钮同样按“4”键。

备注：（1）保安人员现场核实报警部位确实起火时应第一时间通知消防控制室人员将联动系统装置调整自动状态，（即钥匙旋转至有效位置）。

四、广播系统1.当保安人员现场核实报警部位确实起火后，应根据现场情况告知监控室人员是否应启动消防广播。

2.消防广播启动程序：①消防控制室人员根据现场保安人员提供的火情信息并结合监控画面选择是否通播或局部播放预警词或疏散词。

②首先插入话筒然后按“线路”键，其次如需通播按广播通播键进行喊话。

如需局部播放按广播控制盘所标示楼层有选择性的喊话五、消防电话分布：中控室总机电话一枚，可移动电话三枚：水泵房一枚，配电房电一枚，备用电话一枚。

分机呼叫主机可直接取下电话或将可移动电话插入手报按钮电话插孔，总机电话立即响应，分机即可与主机通话。

火灾自动报警及联动控制系统操作规程
一、火灾自动报警及联动控制系统：
1、集中控制器：每月试验火灾报警控制器的基本功能。

2、探测器：每月试验（抽检，不少于8%）探测器的报警功能是否正常，并排除探测器的故障（误报及不报）。

⑴探测器的维护保养：
①对有故障的探测器进行清洗，并作响应阀值及其它必要的功能试验；
②试验中有不合格的探测器必须进行更换。

⑵采用专用检测仪器分期分批试验探测器的报警功能及确认灯显示。

3、手动报警按钮：每月试验（抽检，不少于8%）手报按钮的功能是否正常。

4、对联动系统的维护保养：每年至少对下列消防控制设备手动、自动试验1—3次，试验消防控制设备的控制显示功能：
⑴防排烟设备（可半年试验一次）、电动防火阀、送风阀、排烟阀、防火卷帘等的控制设备；
⑵室内消火栓、自动喷水灭火系统的控制设备；
⑶消防广播、应急照明灯及疏散指示标志灯；
⑷货梯迫降功能试验；
⑸消防通讯设备应在消防控制室进行对讲通话试验；
⑹强制切断非消防电源功能试验。

5、对系统布线的维护保养，发现线路故障立即检修。

火灾报警控制器(连动型)使用手册目录一．系统概述二．系统接线图三．设备简介四．面板功能五．开机六．用户的登录操作七．系统的特殊功能按键八．中文输入法说明九．菜单功能一览表十．系统配置（1）时间设置（2）区域设置、楼栋设置、楼层设置（3）联网设置（4）密码设置（5）复示盘设置（6）电源设置（7）打印机设置（8）系统更名（9）LCD定时关闭（10）接口板设置（11）探测器／模块设置（12）设备类型添加（13）系统联动设置（14）区中联动设置（15）栋中联动设置（16）层中联动设置（17）房中联动设置（18）复合联动设置（19）手控盘设置十一．操作（1）消音（2）恢复（3）机检（4）一般联动禁／允（5）远音联动禁／允（6）总线手控禁／允（7）单点测试（8）单点测试启／停（9）自动登录（10）隔离当前报警（11）查询当前隔离（12）取消全部隔离十二．历史查询（1）历史火警（2）历史故障（3）历史请求／反馈（4）历史操作（5）历史删除十三．报警功能十四．总线联动功能简介十五．多线联动功能简介十六．特殊操作简介（1）CF数据备份（2）CF数据载入（3）总线质量检查（4）文件复位（5）统计（6）LCD刷新率调整十七．版本查询及系统运行信息附录：设备类型表一.系统概述JB-QGL-2100A豪华型是我公司自主研制开发的新型总线制火灾报警控制器。

它具备以下特性：采用新一代高速微处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍采用10.4”（640X480点阵）16灰度级中文液晶（LCD）－立柜或琴台式7.4”（640X480点阵）16灰度级中文液晶（LCD）－壁挂式操作界面采用仿Windows菜单及窗口界面使用标准PS/2计算机键盘、鼠标做为现场编程设备，操控灵活方便提供拼音中文输入法和区位码中文输入法，实现自由中文输入使用智能存储卡（选配），可复制或恢复系统的设置文件和历史文件，方便设备维护采用两总线智能报警联动模式，每个回路可连接：①198个智能探测器或②99个智能探测器＋99个智能模块配备多个高速CAN总线接口，数据传输高速可靠配备USB接口，可与PC机进行直接的数据交互超大系统容量，最大单机容量：①15,840报警点②7,920报警点＋7,920控制点支持20台JB-QGL-2100A豪华型无主多机互联，组网后最大系统容量：③316,800报警点④158,400报警点＋158,400控制点可扩展多线联动控制单元，最大容量4000点超大当前报警容量：火警、请求、反馈、故障各500条具备运行历史记录功能，历史火警、历史请求、历史反馈、历史故障、历史操作各1000用户可自定义设备类型，方便系统集成引入虚拟接口板的概念，实现通用语义的联动运算具备模块的手动单点启动／停止功能具备探测器／模块的单点测试功能可连接中文打印机即时打印系统状态可接入区域显示盘、楼栋显示盘或楼层显示盘可连接CRT中文图文终端直观显示发生火警、故障的部位可实行用户的分级管理，给不同级别的用户提供不同级别的系统操作权限系统可在现场进行软件升级执行GB4717－93国家标准执行GB16806－97《消防联动控制设备通用技术条件》国家标准二.系统接线图三.设备简介为了让您熟悉本系统的运作，下面简要的介绍一下本系统的构成。

消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器;整个系统管理部分：包括各型控制器;联动控制：各种模块;辅助部分：包括电源盘、火灾显示盘、CRT等;探测器的作用：监视保护区,把火警信息传给控制器,包括感烟、感温、感光等多种类型;控制器的作用：接收显示火警信息,手动自动控制联动设备;模块的作用：接收控制器的控制灭火设备及辅助设备的指令,通过模块内的继电器使相应设备启动,同时可接收设备的动作信息;电源盘的作用：输出直流24V电源,给模块、火灾显示盘等设备供电;火灾显示盘的作用：在保护区内与控制器同步显示火警信息,有数字式、液晶式、图形式三种;CRT的作用：有火警等信息时,用图形化显示具体位置,并可对联动设备进行操作;二、开机及注意事项：1、开机顺序：关机顺序与开机顺序相反１原则：先开备电开关,后开工作开关；先开电源盘箱开关,后开控制器开关；先开从机包括火灾显示盘开关,后开主机开关;柜式控制器开机前先打开后面的空气开关控制器部分开机后,再打开消防电话主机、消防广播系统的卡座、功放、CRT等;２说明：工作开关、备电开关位置：见具体设备及相应使用说明书,不明之处请与海湾公司技术服务部联系; 打开备电开关作用：平时给备电充电,交流掉电时备电自动投入使系统保持正常工作;２、开机时注意事项：１主电是否正常交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障；２备电是否正常备电故障指示灯亮或设备报备电故障；３电源盘箱电压输出是否正常正常在２4－２7ｖ之间；４各个指示灯、数码管、液晶屏是否正常点亮,声音是否正常；５是否显示总线故障,如显示表示总线短路,应立刻关机,待排除线路故障后再开机;３、控制器开机时的正常显示过程：消防自动报警/联动系统操作说明依次点亮指示灯、数码管,液晶屏,显示各种信息,并顺序发出各种声音火警、故障、动作等声音,然后检测总线和通讯线上所连接的设备;4、开机后注意事项：1查看时间、日期显示是否准确,如不准确,调整时间、日期；2报警控制器报警是否正常；3联动设备在手动盘上手动启动设备是否正常；4有无异常现象出现；如有外界强干扰造成机器死机无时间显示,键盘不能操作,可关机后重新开机看能否恢复正常;三、系统操作常识1、报警系统：消防报警系统投入使用时,在消防监控室应有竣工平面图,竣工平面图上应标明设备位置及编码,如果没有应向安装公司索取;值班员应牢记整个系统的探测器/手报的数量,还有熟知现场报警设备的具体位置;2、联动系统：应牢记整个联动系统的监视、控制点总数、各点对应的具体设备及手动盘上相应的按键,还有被控设备的位置及作用; 一旦发生火情,应能正确操作和处理;手动启动,在控制器处于“手动”允许状态时,通过操作控制器的主机键盘或按相应点的启动键,使设备动作；在控制器处于“自动”允许状态时,当逻辑条件满足要求时,相应设备自动启动;若控制气体喷洒设备,还应使控制器处于喷洒允许状态;模块动作后,可通过按控制器的清除键或手动盘的相应按键使其复位;3、出现火警信息后的处理步骤：首先消音,再依据报警显示号确定报警点具体位置,然后利用电话、对讲机或直接派人尽快到现场查看是否有火情发生;1确实起火：在火势比较小并且能够利用附近的有效灭火工具如泡沫灭火器迅速扑灭的,则马上组织人员灭火；如火势较大,应迅速通知消控室如利用对讲机;值班人员首先应拨打119,然后通知上级领导组织人员疏散和灭火工作,并迅速手动启动相应的联动设备如广播、消防泵、排烟机、正压送风机、电梯、防火阀、送风阀、排烟阀等,如时间紧迫,应将联动控制器设为自动状态,自动启动相应的联动设备;如火势很难控制,可启动防火卷帘门隔离着火区;2没有火情：考察是否由周围环境因素水蒸气、油烟、潮湿、灰尘等造成探测器误报警;是,则将报警点隔离,待环境恢复正常后,取消隔离;不是或不能确定的,反复按控制器清除键,如仍报警,则将报警点隔离,然后及时更换或通知施工单位或厂家维修．控制器操作简要说明1、GST200型主机1出现火警信息时：按“消音”键,然后确认现场是否有火情,如有火情按预定方案灭火,如无火情确认误报原因手钮报警可用钥匙手动恢复并记录;如不能独立处理,可暂时隔离设备,并及时与安装公司或海湾公司联系;设备屏蔽：按下“屏蔽”键,然后输入需要屏蔽设备的用户编码、设备类型,按“确认”键存储;设备处理正常后,必须及时释放该设备,以使系统对该设备恢复正常监控;设备释放：按“取消屏蔽”键,操作同设备屏蔽;2联动设备的启动当确认火情后,可启动联动设备;首先查看控制器是否处于手动允许状态,否则把控制器转为手动允许状态;手动方式是指通过手动盘对联动设备进行启动和停动的操作,手动允许时,面板上的“手动允许”灯点亮;手动允许的设置：按下“启动控制”键,调出启动控制操作菜单,菜单分为手动启动控制与自动启动控制两种操作,可通过按下其对应的数字键来选择手动启动方式,系统即工作在所选的状态下;当控制器处于手动允许状态,可通过手动盘启动相应设备;当系统较大时,确认火情后,可把控制器转为自动状态,控制器将根据预设的逻辑程序执行,相应联动设备自动启动;自动允许的设置：同上面的手动允许的设置;3日常操作当想了解整个系统注册、配置信息,每个回路设备的具体信息,可进行详细查询;信息检查：按下“设备检查”键,屏幕显示一个选择设备检查的画面;按下“1”键,则进入手动盘检查菜单,显示的内容包括：手动盘键编码、对应外部设备的二次码及设备类型代码;按“窗口切换”键可以进行翻页查看;按字符键“2”或“3”,便进入通讯设备火灾显示盘或外部设备的检查状态,显示系统所配置通讯设备、外部设备的情况;按下“确认”键后,屏幕显示所选择设备的详细注册信息包括：设备的原码、二次码、设备类型以及汉字信息对于外部设备检查操作显示的注册信息还包括联动设备的特性,例如表示脉冲特性;;按下“4”键,则进入检查从机配置,从机配置就是对GST网络系统中其它的控制器进行检查,其操作与检查手动盘配置相同,此处不再赘述;按下“记录检查”键,系统将显示运行记录信息,每条信息包括记录信息的顺序号、发生的时间、六位编码、类型、内容提要及汉字信息;信息的打印：在查看运行记录时,当打印机处于非禁止打印状态时,可以选中要打印的信息条位于液晶屏的第二条,No反白显示,按下“打印控制”键就可以将记录的信息打印出来;另外,当控制器处于“自动打印”状态时,控制器还可随时将系统中的各种信息打印出来; 防盗控制设置：按下“防盗控制”键,屏幕显示防盗控制操作菜单,当前为自动防盗方式呈反白显示;当防盗探测器监视区处于非重点监视期间,可将防盗探测器关闭,使其处于“防盗关闭”状态,避免正常扰动造成的误报；而在“防盗开启”的状态下,系统的防盗报警功能将被打开,可对防盗探测器监视区进行防盗监视,同时防盗开启灯点亮;在“自动防盗”的状态下,用户可自己设置防盗开启与关闭的时间,控制器将根据用户设定的时间实现开启、关闭防盗功能;。

JB-TT-JF999火灾报警控制器消防联动控制器使用说明书V1.1安装、使用本产品前，请阅读使用说明书2019年10月电源接线安全警示本机使用AC220V,50HZ交流电，电源接线端子位于机柜底部。

使用前需用钥匙打开机柜门，按端子标识接好市电。

接线前请确认已切断相关电源，接线时注意火线、零线、地线严禁接错，具体操作步骤：1．用钥匙打开机柜门；2．取下接线端子的塑料护盖。

3．按照端子所标的标志连接电源线。

4．扣好接线端子的塑料护盖。

5．装上电源端子保护盖板。

6．扎线固定电源电缆。

在琴台底部设有专用机柜接地柱，以确保安全，建议以≥2.0平方毫米的多股铜芯软线接入接地电阻小于2欧的大地接地桩。

危险：没有正确可靠的保护接地有可能造成机壳带电，有电击危险。

目录电源接线安全警示 (1)第一章控制器的特点 (4)第二章控制器特性 (5)2.1控制器组成 (5)2.2控制器结构 (5)2.3技术特性 (5)第三章控制器主要功能 (6)第四章安装调试步骤 (7)4.1系统设计要求 (7)4.2现场调试 (7)第五章报警显示说明 (8)5.1控制器正常监视状态 (8)5.2控制器报火警 (8)5.3控制器联动输出 (8)5.4控制器报故障 (9)5.5控制器报屏蔽 (11)5.6控制器声光指示 (11)第六章控制器操作 (12)6.1查询操作 (16)6.1.1 查询注册地址 (16)6.1.2 查询屏蔽部件 (17)6.1.3 查询系统配置 (17)6.1.4 查询联动编程 (18)6.1.5 查询总线盘地址对应关系 (18)6.1.6 查询直线控制盘登记及故障检测 (19)6.1.7 查询历史记录 (19)6.1.8 查询组网控制器 (20)6.1.9查询汉字注释信息 (21)6.2测试操作 (21)6.2.1 探测器模拟曲线 (22)6.2.2 回路状态信号浏览 (22)6.2.3 现场部件数据查询 (23)6.2.4 回路部件状态信号值 (24)6.2.5 现场部件类型状态 (24)6.2.6 用户密码及授权管理 (24)6.2.7 监管信息（控制器没有监管功能） (25)6.2.8 故障信息 (25)6.3设置操作 (26)6.3.1 设置时间 (26)6.3.2 设置部件屏蔽 (27)6.3.3 开关打印机 (27)6.3.4 打印历史记录 (28)6.3.5 设置手动控制状态 (28)6.3.6 控制器自检 (29)6.3.7 设置手动启停设备 (29)6.3.8设置警铃广播轮响间 (29)6.4安装操作 (30)6.4.1 自动登记操作 (30)6.4.2 地址手动登记 (31)6.4.3 设置联动编程 (31)6.4.4 设置总线控制盘联动部件编程 (32)6.4.5 设置汉字注释信息 (32)6.4.6 设置本机地址 (33)6.4.7 设置直线控制盘登记及故障检测 (33)6.4.8 设置组网模式 (34)6.5系统信息操作 (34)6.5.1 系统配置 (35)6.5.2 清除处理 (35)6.5.3 设置密码 (36)6.5.4 设置语言 (37)6.5.5 运行模式 (37)6.5.6 设置组网控制器配置 (38)6.5.7 单元板卡信息 (38)6.6CCU直线控制盘操作 (39)6.7BCU总线控制盘操作 (39)第七章联动编程语句语法规则 (40)第八章控制器打印机的安装与使用 (43)附录一汉字机内码表 (44)第一章控制器的特点1.两总线无极性，采用电子编码技术。
