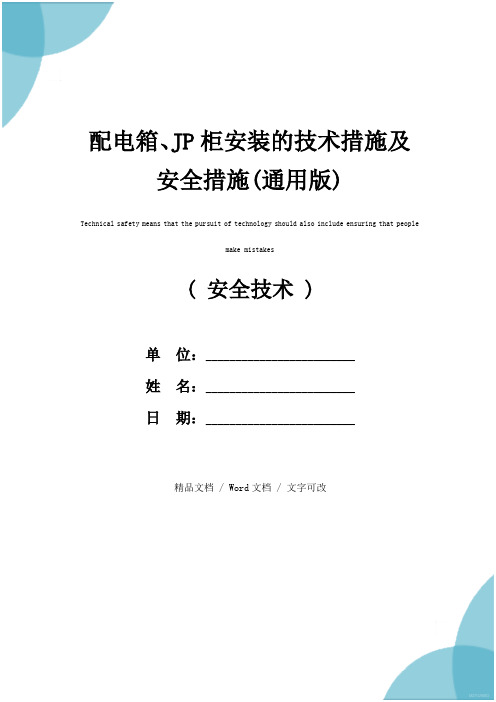

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改配电箱、JP柜安装的技术措施及安全措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes配电箱、JP柜安装的技术措施及安全措施(通用版)二、配电箱、JP柜安装的技术措施1、人员分工安排：进行配电箱、JP柜的电气安装接线应设工作负责人、安全监护人及现场技术负责人；2、配电箱、JP柜的安装应牢固，且与设计的要求相符，对周边可能影响接线安装作业的带电设备或带电体装设防护措施，并对相应的危险点进行标识；3、设备上各接线端子应与设计相符，各连接端子与设备内部的连接应可靠；4、接线时应根据设备接线图的要求分组由某设备的一端向另一设备的一端进行，应在保证每个端子接头电气性能的条件下，接头应牢固可靠；5、母线与电器端子连接安装时，铜与铜连接，必须搪锡，铝与铝连接，可采用搭接的方式，搭接时应洁净表面并涂以导电膏，相同布置的主母线、分支母线、引下线及设备连接线应一致，横平竖直，整齐美观；6、配电箱、JP柜的进出引线，应采用具有绝缘护套的绝缘电线或电缆，穿越箱壳时加套管保护；采用直埋塑料绝缘塑料护套电线时，应在冻土层以下且不小于0.8米处敷设，引上线在地面以上和地面以下0.8米的部位应装设保护套管。
三、配电箱、JP柜安装的危险点及安全防护措施1、配电箱、JP柜安装过程的危险点主要有：（1）导线展放过程中或跨越障碍物时可能受到损伤；（2）杆上作业人员高空落物或高空坠落；（3）收线牵引力过大，可能造成倒杆、断线；（4）导线连接或固定绑扎不牢固，可能造成跑线。
云南电网公司红河供电局2019年蒙自城网项目工程智能综合配电箱（JP柜）技术规范书2019年5月货物需求一览表1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的智能综合配电箱（JP柜）应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3 本招标文件技术规范提出了对智能综合配电箱（JP柜）的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
如果没有不一致的地方，必须在“技术差异表”中写明为“无差异”。
1.1.6 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。
技术规范及技术参数响应表项目单位招标人要求值使用环境安装地点户外额定电压V 380额定频率Hz 50系统最高运行电压V 440 环境温度℃-25℃—+55℃相对湿度40℃时空气相对湿度不超过20%—90% 海拔高度：米≤1000最大降雨强度≯50 mm/10min污秽等级：四级技主电路用刀开关 A ≥1.5 Ie主智能断路器额定电流 A ≥1.5 Ie 计量单元CT 3支,精度不低于0.2级测量单元电压、电流基本量测量术要求技术要求控制保护单元1、具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。
装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。
2、进线和各路出线应装刀开关，作为明显断开点的隔离器件防雷保护和接地单元1、应选择氧化锌避雷器YH1.5W-0.28/1.32、接地端子直径不小于φ10mm3、电气元件且活动的面板与装置主体间，应用6 mm2铜编织线牢固连接。
其与接地端子之间的电阻不大于0.1Ω。
无功补偿单元1、按变压器容量：大于等于100kVA自补按≥30%配置；小于100KVA静补，无功补偿容量不小于变压器容量的10％保护电路有效性试验测试点允许值（mΩ）门锁-地≤100主刀开关支架-地≤100电容器安装底板-地≤100端子排支架-地≤100工频过电压保护试验将电容器拆除，给装置接上电源，并将电容器投切开关闭合，电源电压至少在1.1～1.2倍的额定电压，在1min内将电容器切除电气间隙与爬电距离电气间隙≥10mm 爬电距离≥14mm介电性能绝缘电阻≥1000Ω/V 额定绝缘电压（V）：660装置柜体及结构壳体材料及颜色1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046）顶盖两出水3度排水倾角防护等级IP44进出线孔200KVA及以下进线孔Ø110mm；200KVA以上进线孔均为Ø120mm，出线孔均为Ø110mm。
智能综合配电柜（JP柜）技术协议智能综合配电柜（JP柜）技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：一总则（一）、范围本技术协议规定了使用于电网低压JP柜(配电变压器综合配电柜，以下简称JP柜)的使用条件、各单元配置和技术要求、检测试验及产品标志等方面的通用技术协议。
本技术协议适用于电网建设与改造工程中，交流50Hz、标称电压为400V 的低压配电系统用于配电变压器计量、保护功能为一体的低压JP柜。
除本技术协议所规定的要求外，订货中用户的特殊性能要求或其他具体事宜需由买卖双方面通过协商商定。
（二）、正常使用条件除非另有规定，JP柜及其内部任何单元均在本正常使用条件下的额定特性时使用。
如实际使用条件不同，则产品设计应满足用户提出的特殊要求，或者协商解决。
二技术参数（一）、JP柜技术参数JP柜主要电器配置技术参数表（元件配置按最新技术标准执行）二、一次电气原理示意图（以315KVA为例）三、具体要求（一）、通用要求1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。
JP柜外壳应有足够的机械强度，以承受使用时、搬迁过程中可能遇到的机械力。
柜体采用前后对开(四门)。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。
3、3、进出线布置：电缆进出线，采用下进下出，电缆进出线孔应采用防护及封堵措施。
4、总进线塑壳断路器，进线侧装计量CT，出线侧装测量CT。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N，各电气接头接触良好，母排和接线桩头都应做绝缘处理。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。
柜内装检修照明灯，在配电出线室正门装开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。
8、对接地的要求：8.1 JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。
（2010年安徽版）安徽省电力公司物资采购标准JP系列低压智能综合配电箱通用技术规范编号：安徽省电力公司二〇一〇年十月采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8《项目单位技术偏差表》”，并加盖该市、县公司物流服务分中心公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术偏差表”，放入专用部分表8中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应的内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9《投标人技术差异表》”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、技术规范范本的页面、标题等均为统一格式，不得随意更改。
7、各专业要求（如有）目录1 总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、说明书和试验报告的要求 (4)1.5标准和规范 (4)1.6安装、调试、性能试验、试运行和验收 (5)2 结构要求 (5)2.1JP柜技术参数 (5)2.2通用要求 (5)2.3电容器 (6)2.4复合开关 (6)2.5微型断路器 (7)2.6避雷器 (7)2.7浪涌保护器 (8)2.8塑壳断路器 (8)2.9无功补偿自动控制器 (8)2.10总进线刀开关 (9)2.11电流互感器 (9)2.12综合保护器 (9)2.13导体及其他 (9)3 出厂检验 (11)4 技术服务 (11)4.1概述 (11)4.2任务和责任 (11)1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
低压智能综合配电箱（JP柜，400kVA）采购技术标准一总则（一）、范围本技术条件规定了使用于电网低压JP柜(配电变压器综合配电柜，以下简称JP柜)的使用条件、各单元配置和技术要求、检测试验及产品标志等方面的通用技术条件。
本技术条件适用于电网建设与改造工程中，交流50Hz、标称电压为400V 的低压配电系统用于配电变压器计量、保护功能为一体的低压JP柜。
除本技术条件所规定的要求外，订货中用户的特殊性能要求或其他具体事宜需由买卖双方面通过协商商定。
（二）、引用标准国家电网公司文件（国家电网科〔2011〕 561 号）关于印发《农网智能型低压配电箱功能规范和技术条件》等标准的通知装置的设计要求，符合以下最新版本国家标准和行业标准：GB 7251.1－2005 低压成套开关设备和控制设备（第一部分）GB/T 15576－2008 低压成套无功功率补偿装置GB 3797-2005 控设备第二部分装有电子器件的电控设备；DL/T 597-1996 低压无功补偿控制器定货技术条件；GB 4208-2008 外壳防护等级；GB 2681-1981 电工成套装置中导线的颜色等；GB 2682-1981 工成套装置中指示灯和按钮的颜色；GB 11463-1989 电子测量仪器可靠性试验；（三）、正常使用条件除非另有规定，JP柜及其内部任何单元均在本正常使用条件下的额定特性时使用。
如实际使用条件不同，则产品设计应满足用户提出的特殊要求，或者协商解决。
二技术参数一、JP柜技术参数JP柜电器配置技术参数表容量（kVA）回路低压塑壳断路主母排TYM剩余电流动作保护器补偿容量（kvar）补偿方式JP-400/2-C 400 2 800A 60×6 800A 120 共补90 分补30二、一次电气原理示意图（以315KVA为例）三、具体要求（一）、通用要求1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。
JP柜订货通用基本技术条件1 、正常使用工作环境a) 周围空气温度最高气温: +40℃，24小时平均温度不超过35℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: －25℃最大日温差： 25kb) 最大风速： 35m/sc) 海拔： 3000md) 湿度：月平均最高相对空气湿度（25℃）：90%，在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露。
e) 爬电比距：≥25 mm/kVf) 安装地点：户外2、JP 柜配置及要求2.1 JP柜回路配置配电变压器容量为160—200kV A，配置二回路出线，馈线使用二只空气开关，不配置进线总开关。
2.2 JP柜配置JP柜内配置如下单元:(a). 计量单元(b). 保护单元(c).无功补偿单元(d). 防雷保护单元(e). JP柜外壳正面设置红色带电指示灯2.3 JP柜单元配置及要求(a). 计量单元计量单元仅配置变压器低压侧的计量装置，不配置各出线回路计量装置。
统一配置 0.5 s级电流互感器，按配电变压器容量选择电流互感器一次侧额定电流，电流互感器二次侧额定电流为5 A；统一配置 1级三只单相 1.5（6）A 有功电能表。
电能表要求选择有良好质量保证的长寿命电子式电能表。
统一配置2 级单只单相电压表，设置切换开关便于测量三相电压；电压表进线与JP柜设置的带电红色指示灯配置共用保险。
在需要装设电压监测仪的JP柜内，不再设置电压表及相应切换开关；电压表的安装位置应便于改安装电压监测仪并易作相应电气接线调整。
JP柜内装设的电压监测仪应满足相应的技术条件。
JP柜内装设的电能计量装置，应符合国标GBJ63—83《工业与民用电力装置的电气测量仪表装置设计规范》，DL/T448—2000 《电能量技术规程》的规定。
(b). 控制保护单元配置及要求JP柜内按各回路设置，选择目前国内生产的可靠性较高产品；空气开关按配电变压器的容量及回路分配容量选择空气开关型号参数。
JP柜技术规范书景县供电局二0一一年六月1.生产厂家应遵循的标准按本规范书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
GBJ 63－1990 电力装置的电测量仪表装置设计规范GB 4208－1993 外壳防护等级（IP代码）GB 6829－1995 剩余电流动作保护器的一般要求GB 7251.1－2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB 9466－1988 低压成套开关设备基本试验方法GB 13955－2005 剩余电流动作保护装置安装和运行GB/T 15576－1995 低压无功功率静态补偿装置总技术条件GB/T 17626.2－1998 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.3－1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4－1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5－1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 50169－2006 电气装置安装工程施工及验收规范DL/T 499-2001 农村低压电力技术规程JB 3085－1999 电力传动控制装置的产品包装与运输规程JB 5877－2002 低压固定封闭式成套开关设备JB 7113－1993 低压并联电容器装置国家认证认可监督管理委员会[2004] 1号文电气电子产品类强制性认证实施规则当标准、规范之间存在差异时，应按要求高的指标执行。
2环境条件1 海拔高度：≤1000m2周围空气湿度：－25℃～＋4O ℃3最大日温差：25℃4户内环境湿度：（相对湿度）不大于9O%（25℃时）5地震烈度：8度6污秽等级：Ⅳ级7最大风速：34m/s。
8 无强烈腐蚀性气体、强磁场干扰以及强烈震动源的场所；没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸汽或盐的污染。
3.技术参数1 户外配电箱技术参数额定电压:0.4kV额定频率:50Hz2绝缘水平:额定1min工频耐受电压（有效值）：相线与相线间、相线与零线间、相线零线与地间2500V外露绝缘操作手柄、绝缘外壳与带电部件间3750V3电气间隙：30mm爬电比距：≥31mm/kV安装方式：吊装、托装4．其它技术要求1 装置功能单元的划分a．计量单元b．测量单元c．控制保护单元d．防雷保护和接地单元e．无功补偿单元2各功能单元要求1 计量单元用于计费的电流互感器，精度应不低于0.5S级。
JP柜技术规范（通用部分）总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的智能综合配电箱（以下简称配电箱）应符合招标文件所规定的要求。
1.1.3本技术规范提出了对配电箱的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，对于没有标注日期的引用标准，投标人应提供符合本技术规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在项目单位技术差异表（见表 7）中列出。
1.1.6本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1投标人或制造商投标产品的销售记录（按技术规范专用部分投标产品的销售及运行业绩表提供）及相应的最终用户的使用情况证明。
1.2.2投标人或制造商应提供权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书。
1.2.3投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。
1.2.4投标人或制造商应提供履行合同设备维护保养、修理及其他服务义务的文件。
1.2.5投标人或制造商应提供投标设备产品全部有效的型式试验报告。
1.2.6投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。
1.2.7投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函。
1.2.8投标人或制造商应提供投标产品中组部件的供应商及原产地（按技术规范专用部分 3.4 的格式提供）。
1.3适用范围1.3.1本规范的适用范围仅限于招标产品的设计、安装、试验、调试及现场服务和技术服务。
1.3.2中标人应不晚于签约后 4周内，向招标人提出一份详尽的生产进度计划表（见表1），包括设备设计、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
表 1生产进度计划表合同号：项目名称：设备名称：型号规格：工作日期：至制造商名称及地址： ________________技术规范号： _______________________工作号： __________________________离岸日期： ______________ 到岸日期： ______________到达交货地点日期：时间（年月日）项目工程制图表 1（续）时间（年月日）项目图纸寄出图纸认可时间材料及配套件采购材料及配套件进厂配变终端电能表电流互感器断路器交流接触器隔离开关部件生产无功补偿元（包括采购）器件及试验剩余电流保护器避雷器温控设备电缆导线、母排工厂组装工厂试验1.3.3工作进度如有延误，投标人应及时向招标人说明原因、后果及采取的补救措施等。
1.4对设计图纸、说明书和试验报告的要求1.4.1图纸及图纸的认可程序1.4.1.1所有需经招标人确认的图纸和说明文件，均应由投标人在合同生效后的 4 周内提交给招标人进行审定认可。
这些资料包括配电箱的外形图、剖面图、布臵图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布臵图等。
招标人审定时有权提出修改意见。
招标人在收到需认可图纸 4 周后，将一套确认的或签有招标人校定标记的图纸（招标人负责人签字）返还给投标人。
凡招标人认为需要修改且经投标人认可的，不得对招标人增加费用。
在未经招标人对图纸作最后认可前任何采购或加工的材料损失应由投标人单独承担。
1.4.1.2完工后的产品应与最后确认的图纸一致。
招标人对图纸的认可并不减轻投标人关于其图纸正确性的责任。
设备在现场安装时，如投标人技术人员进一步修改图纸，投标人应对图纸重新收编成册，正式递交招标人，并保证安装后的设备与图纸完全相符。
1.4.1.3 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用SI 国际单位制。
对于进口设备以中文为主，当招标人对英文局部有疑问时，投标人应进行书面解释。
投标人免费提供给招标人全部最终版的图纸、资料及说明书。
其中图纸应包括 1.4.1.1 所涉及的图纸，并且应保证招标人可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。
1.4.2说明书的要求1.4.2.1配电箱的使用条件和技术参数。
1.4.2.2配电箱及主要元件的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。
1.4.2.3开箱和起吊：运输单元的质量，起吊和开箱的注意事项及专用的起吊用具等。
1.4.2.4组装：运输单元应有清楚的标志和代号，注有运输单元号的组装示意图。
1.4.2.5 安装准备：基础施工的要求，外部接线端子的尺寸，电缆进入地点位臵，接地以及各种管道的连接方式、尺寸和布臵等资料。
1.4.2.6最终的安装验收：现场交接试验项目及试验方法。
1.4.2.7维护：主要元件的维护说明以及维修工作的分类、程序和范围。
1.4.2.8运行检修：运行中应注意的事项及控制指标，主要元件的检修周期和检修方案。
1.4.2.9配电箱各个元件和所有附件的技术数据。
1.4.2.10表示配电箱和操动机构的结构图及对基础的技术要求的说明。
1.4.2.11结构特征、设备及其元件的更详细的说明。
1.4.2.12操动机构特征的说明。
1.4.2.13备品备件、专用工具和专用仪器仪表的使用说明。
1.4.2.14说明书使用中文。
1.4.3试验报告投标人应提供下列试验报告：1）配电箱的型式试验报告和出厂试验报告。
2）配电箱主要元件的型式试验报告和出厂试验报告。
3）当产品的设计、工艺、生产条件或使用的材料及主要元件发生重大改变而影响到产品性能时，应做相应的型式试验并提供试验报告。
1.4.4图纸、说明书及试验报告等资料的交付时间、数量投标人应向招标人提供的资料、图纸、试验报告见表2，但不限于表 2 的内容。
表 2投标人向招标人提供的资料、图纸、试验报告序号内容份数交付时间收图单位1图纸1.1规定及图纸1.2安装、维护、运行说明及图纸1.3电气原理图详见本技术规范专用部分1.4二次控制、测量、监控、信号回路、辅助设备回路主方案图、元件安装图纸（二次小室）1.5布臵图（平面、断面）序号1.6内容安装图，带外形尺寸、运输尺寸、质量份数交付时间收图单位2安装使用说明书2.1主要元件安装使用说明书2.2专用工具、仪表介绍2.3运输和安装所需要专用设备的说明2.4现场试验和其他试验说明3试验报告表 2（续）序号内容份数交付时间收图单位3.1全套型式试验报告3.2全套出厂试验报告3.3其他试验报告3.4零部件试验（包括绝缘件的局部放电试验报告）4其他资料4.1主要元件标准4.2所用材料标准4.3检查、调试规定详见本技术规范专用部分4.4包装、装船、储存规定4.5现场试验规定和标准4.6维修指南4.7装箱清单4.8包装说明4.9设备中使用的润滑剂、油脂的清单及检验合格证明4.10带电显示装臵的规格、型号、厂家1.5标准和规范1.5.1合同中所有设备、备品备件，包括投标人从第三方获得的所有附件和设备，除本技术规范中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（ GB）和 IEC国际单位制（SI ），这是对设备的最低要求。
投标人如果采用自己的标准或规范，必须向招标人提供中文和英文（若有）复印件并经招标人同意后方可采用，但不能低于DL、 GB和 IEC 的有关规定。
1.5.2执行的标准标准及GB 7251.1-2005 GB/T 10233-2005低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备低压成套开关设备和电控设备基本试验方法Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约DL/T 725-2000电力用电流互感器订货技术条件DL/T 597-1996低压无功补偿控制器订货技术条件GB/T15576-1995低压无功功率静态补偿装臵总技术条件GB13955-2005剩余电流动作保护装臵安装和运行GB 6829-1995剩余电流动作保护器的一般要求GB 14048.2-2001 低压开关设备和控制设备低压断路器DL/T 842-2003低压并联电容器装臵使用技术条件GB/T12747.1-2004 标称电压 1kV 及以下交流电力系统用自愈式并联电容器第 1 部分：总则－性能、试验和定额－安全要求－安全和运行导则GB 12747 自愈式低电压并联电容器（ eqv IEC 60831-1）GB 4208-1993外壳防护等级（ IP 代码）GB14048.3－2002 低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器DL/T 8074-2002交流电力系统金属氧化物避雷器使用导则JB 8591.1-1997 CJ20 系列交流接触器JB /T5877-2002低压固定封闭式成套开关设备1.5.3所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（ SI ）的标准。
1.6投标人必须提交的技术参数和信息1.6.1技术参数响应表（见表1）、投标人技术偏差表（见表8）及相关技术资料。
1.6.2投标产品的特性参数和特点。
1.6.3与其他设备配合所需的相关技术文件和信息。
1.6.4设备详细的一次接线图及布臵图。
1.6.5型式试验报告。
1.7备品备件1.7.1投标人应提供必需和推荐的备品备件，并分别列出其单价（商务部分填写）。
1.7.2所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。
1.7.3所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运，并标注“备品备件”以区别本体。
1.8专用工具与仪器仪表1.8.1投标人应提供必备和推荐的专用工具和仪器仪表，并列出其单价（商务部分填写）。
1.8.2所有专用工具与仪器仪表必须是全新的，并附详细的使用说明资料。
