TC1800全站仪在施工测量中特殊应用

全站仪在工程测量中的应用李义云(吉林省吉林轻工业设计院有限公司，吉林吉林132002)—工程夔苤．日商要]全站型电子速测仪简称全站钗，它是一种可以同时进行角度(水平角、竖值角)测量、距离(斜距、平距、高差)测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

l关键词]全站仪；操作；工程测量；应用1全站仪基本原理全站型电子速测仪简称全站仪。

它是一种可以同时进行角度(水平角、竖值角)测量、距离(斜距、平距、高差)测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统，水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I／O接口接入总线与微处理机联系起来。

微处理机(C P U)是全站仪的核心部件，主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。

微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置(接口)，输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

2全站仪的操作与使用不同型号的全站仪，其具体操作方法会有较大差异。

下面简要介绍全站仪的基本操作与使用方法。

21水平角测量1)按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

2】设置A方向的水平度盘读数为0000。

00”。

3)照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

22距离测量1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

2)设置大气改正值或气温、气压值实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。

全站仪在测绘中的应用与操作要点测绘技术在日常生活和各行各业中扮演着重要的角色。

全站仪作为一种现代测量仪器，广泛应用于土地测量、建筑工程、道路规划等领域。

本文将探讨全站仪在测绘中的应用以及操作要点。

一、全站仪的应用1. 土地测量：全站仪在土地测量中发挥了重要的作用。

它能够准确地测量地面的高程、水平和方位角，为土地开发和规划提供重要的数据支持。

此外，全站仪也可以用于测量土地的边界，帮助确定土地的界线。

2. 建筑工程：在建筑工程中，全站仪用于测量和布置建筑物的各种参数，如地壳变形、建筑物的高程和水平等。

通过使用全站仪，建筑师和工程师可以准确地确定建筑物的位置和方向，确保建筑物的稳固性和安全性。

3. 道路规划：全站仪在道路规划中具有广泛的应用。

它可以精确地测量地面的高度和坡度，帮助道路设计师确定最佳的道路线路和施工方案。

此外，全站仪还可以用于测量道路的宽度和曲率，确保道路的安全和舒适性。

4. 矿产勘探：在矿产勘探中，全站仪被用来测量矿石的数量和位置。

通过使用全站仪，勘探人员可以准确地确定矿石的走向和倾角，帮助他们确定最佳的矿区开发计划。

二、全站仪的操作要点1. 校准：在使用全站仪之前，必须将其校准以确保测量的准确性。

校准包括水平校准、垂直校准和方位校准。

水平校准是通过调整水平仪和平台来确保全站仪的水平度。

垂直校准是通过调整垂直仪和井筒来确保全站仪的垂直度。

方位校准是通过调整望远镜和测距仪的角度来确保全站仪的方位准确。

2. 数据采集：在使用全站仪进行测量时，需要准确地采集测量数据。

一般来说，全站仪可以通过内置存储器或外部存储设备记录数据。

在采集数据时，需要保持仪器的稳定，并使用准确的测量棚来遮挡干扰。

通过使用测量棚，可以减少光线干扰，提高数据的准确性。

3. 数据处理：在采集完测量数据后，需要进行数据处理以获得准确的测量结果。

数据处理包括数据计算和数据分析两个步骤。

数据计算是将采集的测量数据输入到计算机软件中进行计算，得出所需的测量结果。

徕卡TPS1800/2003 简易操作手册TPS1800/2003全站仪简易操作手册一、基本操作1、仪器基本性能、仪器保养à性能：TPS1000系列全站仪的特点是精度高，主要应用于高精度的变形观测、大地控制测量等精密工程测量领域。

TC(A)2003角度测量精度为0.5秒，距离测量精度为1mm+1ppmTC(A)1800角度测量精度为1.0秒，距离测量精度为1mm+2ppmà仪器的保养和使用：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃干燥环境中；保持目镜和物镜的清洁；充电器不能在潮湿环境中使用；雷雨天气不能进行野外测量，可能遭受雷击；不能使用望远镜对准太阳，会损坏眼睛；操作人员不能离开仪器，随时注意周围环境，防止意外事故发生；定期对仪器进行调试和检校；激光不能直接照射眼睛；电磁干扰可能降低测量精度；2、徕卡GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：110001+00000005 21.324+00000004 22.324+08545254 31..06+00044207110002+00000007 21.324+00020034 22.324+09019410 31..06+00033750110003+00000009 21.324+18019579 22.324+26942383 31..06+00033751以上数据中，110001+00000005中11表示测量点号的字索引，用于标识该数据块，“+”之后为测量点号，21.324+00000004中的21表示水平角的字索引，00000004 是水平角0°00′00.4″；22.324+08545254中的22表示垂直角的字索引，08545254 是天顶距85°45′25.4″；31..06+00044207中的31表示斜距的字索引，00044207 是斜距4.4207m。

全站仪在工程测量中的具体应用全站仪是一种广泛应用于工程测量中的精密仪器，具有高精度、高效率、多功能等特点。

它在工程测量中的具体应用主要包括以下几个方面。

全站仪在土地测量中的应用非常广泛。

在土地测量中，需要测量地面上各个点的坐标和高程，以便进行土地规划、划界和分割等工作。

全站仪通过测量地面上的控制点，可以准确地确定每个点的坐标和高程，从而提供准确的土地数据。

全站仪在建筑工程中的应用也非常重要。

在建筑工程中，需要进行各种测量工作，如地基测量、建筑物定位、高程测量等。

全站仪可以通过测量控制点的坐标和高程，帮助工程师准确地确定建筑物的位置和高度，从而保证建筑物的稳定性和安全性。

全站仪在道路工程中也有着重要的应用。

道路工程需要测量道路的中心线、横断面和纵断面等参数，以便进行道路设计和施工。

全站仪可以通过测量控制点的坐标和高程，帮助工程师准确地确定道路的位置和高度，从而保证道路的平整度和坡度符合设计要求。

全站仪还可以应用于水利工程中。

在水利工程中，需要测量河道、水库、水闸等水利设施的位置和高程，以便进行水利工程设计和管理。

全站仪可以通过测量控制点的坐标和高程，帮助工程师准确地确定水利设施的位置和高度，从而保证水利工程的安全性和效益。

全站仪还可以应用于矿山工程、环境工程、测绘等领域。

在矿山工程中，全站仪可以帮助工程师测量矿山的位置和高程，以便进行矿山开发和管理。

在环境工程中，全站仪可以帮助工程师测量环境参数，以便进行环境监测和保护。

在测绘领域，全站仪可以帮助测绘师进行地形测量和地图绘制。

全站仪是一种在工程测量中应用广泛的仪器，具有高精度、高效率、多功能等特点。

它在土地测量、建筑工程、道路工程、水利工程等领域都有重要的应用。

随着科技的不断发展，全站仪的功能还将不断完善，为工程测量提供更加精确和便捷的解决方案。

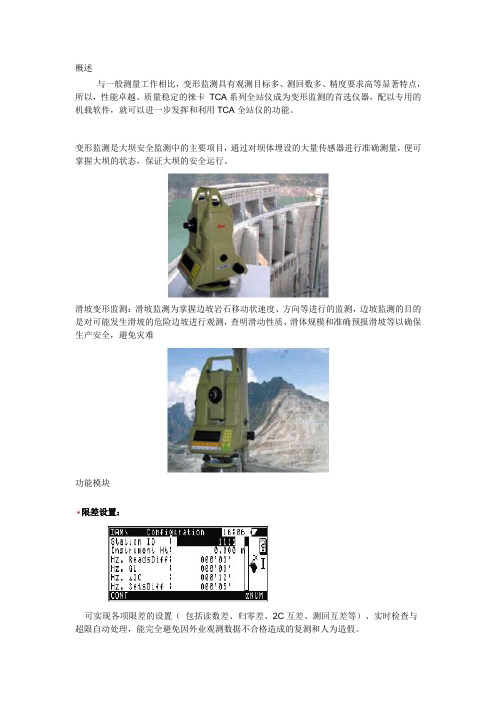

概述与一般测量工作相比，变形监测具有观测目标多、测回数多、精度要求高等显著特点，所以，性能卓越、质量稳定的徕卡TCA系列全站仪成为变形监测的首选仪器，配以专用的机载软件，就可以进一步发挥和利用TCA全站仪的功能。

变形监测是大坝安全监测中的主要项目，通过对坝体埋设的大量传感器进行准确测量，便可掌握大坝的状态，保证大坝的安全运行。

滑坡变形监测：滑坡监测为掌握边坡岩石移动状速度、方向等进行的监测，边坡监测的目的是对可能发生滑坡的危险边坡进行观测，查明滑动性质、滑体规模和准确预报滑坡等以确保生产安全，避免灾难功能模块限差设置：可实现各项限差的设置（包括读数差、归零差、2C互差、测回互差等）、实时检查与超限自动处理，能完全避免因外业观测数据不合格造成的复测和人为造假。

自动测量同一测站，经过第一次学习测量后，仪器可自动照准各目标点，自动测距、测角，并实时检查各项误差，超限后自动处理。

报表输出仪器数据通过后处理软件，存入数据库，可以随时查询比对，并可以自动生成报表，并具备另存为Excel、PDF、HTML等多种格式的功能。

特点操作简单：正常情况下，无论有多少个方向、多少个测回，用户只需按一次键即可完成所有项目的观测；限差设置灵活：可以根据具体需要自定义各项限差，自动默认上次设置的限差值，通常无需修改；只需学习一次：对于同一个测站，只需在第一次观测时进行学习测量，以后观测时直接调用该测站的学习结果；全自动观测：完成各项设置后，仪器可自动照准各目标点，自动测距、测角，并实时检查各项误差，超限后自动处理。

能完全避免因外业观测数据不合格造成的复测和人为造假；后处理完善、规范：与之相配套的后处理软件可以自动生成与国家标准方向观测记录手薄完全一致的报表等功能。

各期原始观测数据采用SQL Server 数据库进行管理，安全可靠，用户可以方便的查询、比较各期观测数据，并进一步进行被监测点的变形趋势预报。

适用仪器TCA1800/2003全站仪。

全站仪在施工中的应用发布时间：2021-06-23T15:35:24.783Z 来源：《基层建设》2021年第8期作者：谭昊杨宝三[导读] 摘要：全站仪是及经纬仪、光电测距仪、数据记录装置组成一体的测量仪器，而且具有测设坐标的放样功能。

中建八局第四建设有限公司山东青岛 266000摘要：全站仪是及经纬仪、光电测距仪、数据记录装置组成一体的测量仪器，而且具有测设坐标的放样功能。

它能达到速度快、精准度高、方便省时的功效，目前在工程中广泛应用。

关键词：“功能为一体”；“测设坐标”；“速度快、精准度高、方便省时”1.1 全站仪的历史发展全站仪的定义：全站型电子速测仪简称全站仪，全站仪在测站上一经观测，必要的观测数据如斜距、天顶距（竖直角）、水平角等均能自动显示，而且几乎是在同一瞬间内得到平距、高差、点的坐标和高程。

如果通过传输接口把全站仪野外采集的数据终端与计算机、绘图机连接起来，配以数据处理软件和绘图软件，即可实现测图的自动。

全站仪一般用于大型工程的场地坐标测设及复杂工程的定位和细部测设。

最初没有全站仪，随着人类的不断探索、研究，随之慢慢涌现出来的一些测角仪器、测距仪器，慢慢的人们发现把测角仪器、测距仪器结合起来那不就是能同时测角度距离了吗，于是研究出来了半站仪，半站仪就是在普通经纬仪的上部安装一台电子测距仪，使用的同时和经纬仪同时同向转动，不能实现像全站仪那样。

所以最终人们研究出来全站仪。

全站仪发展的第一个阶段：工具型全站仪（TC1），由徕卡公司与1978年生产，代表了当时那个年代最先进的全站仪水平，TC1拥有测角、测距、数据处理等功能，但是由于受当时的技术限制，TC1无法储存测量数据，要借助纸张或是记事本来手动记录数据，因此，这类全站仪被称为工具型全站仪。

2 全站仪在施工中的应用2.1 全站仪在施工前的应用施工前，首先项目上必须配备全站仪一部，三脚架一副，棱镜一个，棱镜架一副，这些必须完整配齐，否者不能使用全站仪的放样，数据采集功能。

全站仪的应用及测量在施工中的放样前言全站仪是一种使用广泛的精密测量仪器，它可以测量多种参数，如距离、高度、角度等。

在建筑施工中，全站仪被广泛应用于土建和装配工程的放样，对于保证工程质量和工期进度具有重要的意义。

本文将介绍全站仪的基本原理和应用，并探讨在施工中使用全站仪进行放样的方法和技巧。

全站仪的基本原理和应用全站仪的测量原理是三角测量法。

在测量时，全站仪的望远镜对准目标点和定位点，并测量目标点和定位点之间的距离和角度。

根据三角形的定理可以计算出目标点的坐标。

在土建和装配工程中，全站仪主要应用于地下管道、基础和结构的放样、机械装配和试验、立柱、板和墙面的定位等领域。

全站仪具有高精度的测量功能，可以达到亚毫米级别的测量精度。

同时，全站仪可以存储和传输测量数据，远距离传输数据和获取数据处理结果。

全站仪的放样方法和技巧放样是土建施工中非常常见的操作，它是确保建筑质量和工期进度的重要环节。

在放样中，全站仪是非常重要的测量工具。

下面将介绍一些全站仪在放样中的应用方法和技巧。

地下管道的放样地下管道的放样是一个复杂的过程，需要考虑地面上的障碍物和地下管道的深度。

全站仪可以通过瞄准地面上的目标点来确定管道的方向和水平位置，然后可以根据地下管道的深度来计算出管道的坐标。

在进行地下管道的放样时，应该先给地面打好放样点，然后瞄准放样点，并原地打标记，确定位置后才能在管道上进行标识。

基础和结构的放样在建筑结构的放样中，全站仪可以帮助工人确定建筑的尺寸、重心和轮廓。

在放样时，需要确定好基础标高和地面高程，选定基准点。

然后使用全站仪对极点和定位点进行测量，测量完之后应该将收到的数据进行处理和核对。

机械装配和试验在机械制造和装配中，全站仪可以用来进行机械零件的布置、重心计算和安装位置的确定。

在进行机械装配时，应该先熟悉机械图纸，确定好机器的结构和尺寸，然后使用全站仪测量机械零件，确定其位置和尺寸。

全站仪是土建施工中不可缺少的工具，它可以通过高精度的测量，保证建筑的质量和工期进度。

全站仪在建筑施工与监测中的应用案例分析随着科技的不断进步，现代建筑施工与监测中使用的工具也在不断升级。

其中，全站仪作为一种高精度的测量仪器，被广泛应用于建筑施工与监测中。

本文将通过一些实际案例，探讨全站仪在建筑施工与监测中的应用。

在建筑施工中，全站仪可用于定位基坑的开挖。

以某大型商业综合体项目为例，施工团队通过全站仪的使用，精确测量了基坑的边界和深度，确保了土方开挖的准确性。

通过全站仪进行定位测量后，还可生成测量报告，方便施工团队进行后续的工作。

此外，全站仪在施工中还可用于检测场地的平整度和地表高差，确保施工的稳定性和质量。

除了基坑的开挖，全站仪还可以在建筑施工过程中进行垂直度的测量。

在一座高层建筑的施工中，施工团队使用全站仪对建筑物的竖直度进行测量，确保建筑物的垂直度符合设计要求。

通过全站仪的高精度测量，可以及时发现并调整建筑物的倾斜情况，避免可能的安全隐患。

全站仪在建筑监测中也发挥了重要的作用。

以一座桥梁的监测为例，施工团队使用全站仪对桥梁结构进行定位测量，检测桥墩和桥面的变化情况。

通过不同时间段的测量数据对比，可以及时发现桥梁的位移或形变情况，判断桥梁的稳定性。

全站仪还可用于监测桥梁的振动情况，保证桥梁在使用过程中的安全性。

在建筑施工与监测中，全站仪还可进行建筑物的立面测量。

例如，在一座历史遗迹的修复工程中，施工团队使用全站仪对建筑物的立面进行高精度测量。

通过将测量数据与设计图纸进行对比，可以及时发现建筑物的破损或位移情况，指导修复工作的进行。

全站仪还可生成三维模型，为修复工作提供更直观的参考。

此外，全站仪还可以在建筑精细化施工中进行定位测量。

以某高科技企业的办公楼为例，施工团队使用全站仪对办公楼的门窗、内墙和装饰材料进行精准定位。

通过全站仪的测量，可以确保建筑物内的各项设施精准安装，提高建筑质量。

综上所述，全站仪在建筑施工与监测中发挥了重要作用。

通过一些实际案例的分析，我们可以看到全站仪在建筑施工中的多种应用：定位基坑开挖、测量垂直度、监测桥梁变形、建筑立面测量和精细化施工定位等。

全站仪测量技术在道路施工中的应用随着城市建设的不断推进，道路建设成为城市发展的重要组成部分。

道路的规划和设计是道路施工的前提和基础，而全站仪测量技术的应用，则成为道路施工中不可或缺的一个环节。

本文将重点探讨全站仪测量技术在道路施工中的应用，从而为道路建设提供更加精确的测量数据，提高道路的质量和安全性。

全站仪是一种高精度的测量设备，它利用电子器件和激光技术来进行测量。

全站仪可以实现测量位置和测量角度的功能，同时还具备数据处理和存储的能力。

在道路施工中，全站仪主要用于道路轮廓的测量、地面标高的测量以及线路的测量等方面。

首先，全站仪在道路轮廓的测量中发挥着重要的作用。

道路的轮廓是道路设计的重要依据，也是道路施工的关键环节。

传统的测量方法需要人工进行，不仅效率低下，而且容易出现误差。

而全站仪的应用可以实现自动化的测量，仅需一名操作员即可完成测量工作。

全站仪可以通过激光技术测量道路的水平高程，同时还可以通过激光测距仪测量道路的宽度和曲率等参数。

这种高精度的测量方法不仅可以提高道路的施工质量，还可以减少人力和时间成本，提高施工效率。

其次，全站仪在地面标高的测量中也起到了关键作用。

道路的标高是道路施工的重要指标，不仅决定了道路的坡度和平整度，也关系到道路的排水和交通安全等因素。

传统的高程测量方法需要使用水准仪等测量工具，需要多名工作人员进行配合操作，且容易受到人为因素的影响。

而全站仪的应用可以实现自动化的高程测量，减少了人为影响的可能性。

全站仪可以通过激光技术测量地面的高程，同时还可以实现对多个标志点的测量，从而提供更加精确的高程数据。

这种高精度的测量方法可以有效地提高道路的施工质量和安全性。

此外，全站仪在道路线路的测量中也具备独特的优势。

道路线路的测量是道路施工的前提和基础，它直接影响道路的布线和施工进度。

传统的线路测量方法需要使用经纬仪等测量工具，需要多名工作人员进行配合操作。

而全站仪的应用可以实现自动化的线路测量，仅需一名操作员即可完成测量工作。

全站仪在工程测量中的具体应用
全站仪是一种高精度的测量仪器，主要用于工程测量中进行角度、距离以及高差的测量。

其具体应用包括：
1. 建筑工程测量：全站仪可以用于建筑物的定位、布点、平面测量以及立面测量等工作。

通过全站仪的角度测量和距离测量功能，可以快速准确地获取建筑物各点的坐标位置，并进行偏差校正，为建筑施工提供精确的数据。

2. 道路工程测量：在道路建设和维护过程中，全站仪可以用于测量道路线路的平面位置、高程以及曲线数据等。

通过全站仪的高差测量和角度测量功能，可以实现道路设计师对道路线路的精确勘测。

3. 桥梁工程测量：在桥梁建设和检测过程中，全站仪可以用于测量桥梁的起伏度、高程以及形状等参数。

通过全站仪的角度测量和高差测量功能，可以提供桥梁设计师和监控人员所需的精确数据。

4. 管线工程测量：在管线布设和维护过程中，全站仪可以用于测量管线的路径、坡度以及垂直度等参数。

通过全站仪的角度测量和高差测量功能，可以提供精确的管线测量数据，帮助工程人员进行管线设计和施工。

5. 矿山工程测量：在矿山勘探和开采过程中，全站仪可以用于测量矿山地形、矿体分布以及开采面积等参数。

通过全站仪的角度测量和高差测量功能，可以提
供准确的矿山测量数据，帮助矿工进行矿石的定位矿石，并规划开采路线。

总之，全站仪在工程测量中的应用非常广泛，可以提供高精度、高效率的测量数据，帮助工程师和设计师进行工程规划、设计和施工。
