cad练习题和答案精品文档cad练习题和答案1、以下说法正确的是A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对2、要表明绝对位置为5，5的点的方式是:A、@5，B、#5，C、5，D、5〈53、要表示离现在对象4单位远，成37度角的点用表示A、4〈3B、@4〈3C、4，3D、37〈44、在CAD中为一条直线制作平行线用什么命令最简单A.移动B.镜像C.偏移D.旋转5、一个完整的尺寸由哪几部分组成A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头6、AUTOCAD中用于绘制圆弧和直线结合体的命令为A.圆弧1 / 24精品文档B.构造线C.多段线D.样条曲线7、下列不属于图层设置的范围有CA.颜色B.线宽C.过滤器D.线型8、下列选项中，不属于图层状态控制的有A.冻结/解冻B.修改C.开/关D.解锁/锁定9、要修改CAD的绘图背景色，应选择。

A:格式-图层 B:工具-草图设置 C:工具-选项 D:绘图-图案设置10、图案填充命令，要求。

A:全是直线或圆弧 B:有相同的颜色和线型 C:构成封闭区域一层上11、在CAD下，若重复使用某个命令，应用键。

A:回车B:空格C:ALTD:CTRL2 / 24精品文档D:在同12、以下关于图层的说法中，正确的是。

A:各图层的颜色、线型、宽度在设置好后不能修改 B:各图层的原点以轴向可以不同C:当前层可关闭但不能被冻结D:0层可以被删除也可以改名13、在插入块对话框中，需给定。

A:插入点 B:缩放比例 C:旋转D:以上都有14、为了保持图形实体的颜色与该图形实体所在层的颜色一致，应设置该图形实体的颜色特性为。

A:随块 B:随层 C:白色 D:任意15、若标注两点间的水平距离，应采用。

A:坐标标注 B:对齐标注C:线性标注 D:直径标注16、倒圆角指令的快捷键是A:C B:FC:ED:P17、下面哪种对象不能用于OFFSET偏移命令A.直线B.多边形C.样条曲线D.面域3 / 24精品文档18、AutoCAD 中可以建立_____个UCS 坐标。

建筑工程CAD习题库+答案一、单选题（共100题，每题1分，共100分）1、基础埋深的最小深度为（）A、0.8mB、0.6mC、0.5mD、0.3m正确答案：A2、平开木窗的窗扇是由()组成。

A、亮子.上冒头、下冒头、玻璃B、上.下冒头、窗芯、玻璃C、边框.五金零件、玻璃D、边框.上下框、玻璃正确答案：B3、楼梯的连续踏步阶数最多不超过多少级?()A、32B、18C、12D、28正确答案：B4、声场分存最不均匀的房间形状为（）。

A、矩形B、扇形C、钟形D、圆形正确答案：D5、()的作用是将墙体、柱箍在一起，以加强厂房的整体刚度。

A、基础梁B、圈梁C、过梁D、连系梁正确答案：B6、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是()。

A、房屋外墙门窗的大小及与轴线的平面关系B、房屋的开间.进深尺寸C、房屋内墙的厚度和内部门窗洞口尺寸D、房屋水平方向的总长.总宽正确答案：A7、横向定位轴线的编号采用（）A、大写英文字母.从下向上依次注写；B、阿拉伯数字.从下向上依次注写；C、阿拉伯数字.从左向右依次注写；D、大写英文字母.从左向右依次注写。

正确答案：D8、梁板式梯段由哪两部分组成。

()A、栏杆.踏步板B、垫层.楼板C、平台.踏步板D、梯斜梁.踏步板正确答案：D9、根据受力状况的不同，现浇肋梁楼板可分为（）。

A、单向板肋梁楼板.双向板肋梁楼板B、双向板肋梁楼板.三向板肋梁楼板C、单向板肋梁楼板.多向板肋梁楼板D、有梁楼板.无梁楼板正确答案：D10、保温屋顶为了防止保温材料受潮，应采取（）措施。

A、加做水泥砂浆粉刷层B、用钢筋混凝土基层C、加大屋面斜度D、设隔蒸气层正确答案：D11、砖基础墙体的水平防潮层的位置应设在（）A、垫层标高以下B、垫层高度范围内C、平齐或高于室内地面面层D、室内地面以下—0.06m正确答案：D12、()多用于中间有走廊或一侧有走廊的办公楼以及开间、进深变化较多的建筑。

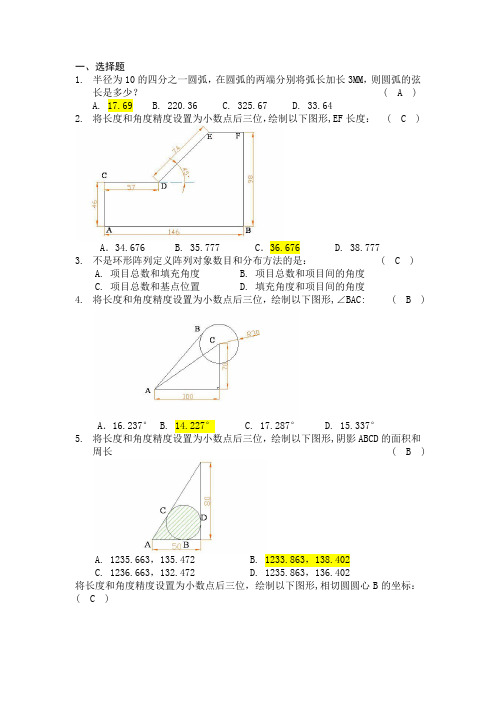

一、选择题1.半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3MM，则圆弧的弦长是多少？ ( A )A.17.69B. 220.36C. 325.67D. 33.642.将长度和角度精度设置为小数点后三位，绘制以下图形,EF长度： ( C )A．34.676 B. 35.777 C．36.676 D. 38.7773.不是环形阵列定义阵列对象数目和分布方法的是： ( C )A. 项目总数和填充角度B. 项目总数和项目间的角度C. 项目总数和基点位置D. 填充角度和项目间的角度4.将长度和角度精度设置为小数点后三位，绘制以下图形,∠BAC: ( B )A．16.237° B. 14.227° C. 17.287° D. 15.337°5.将长度和角度精度设置为小数点后三位，绘制以下图形,阴影ABCD的面积和周长 ( B )A. 1235.663，135.472B. 1233.863，138.402C. 1236.663，132.472D. 1235.863，136.402将长度和角度精度设置为小数点后三位，绘制以下图形,相切圆圆心B的坐标：( C )A.（63.346，15）B.（65.346，20）C.（63.246，20）D.（65.246，15）6.在对图形对象进行移动操作时，给定了基点坐标为（120，90），系统要求给定第二点时直接回车，那么图形对象移动量是？ ( B )A.90,120B. 120,90C. 无法移动D. 24,1807.利用图案填充的缺省选项，填充出左图的效果，要填充处右图的效果，可以在“图案填充和渐变色”中？ ( A )A. 在“图案填充原点”选择“指定原点”，选择矩形左下角作为原点B. 更改“比例”C. 选择其他的填充图案D. 在“图案填充原点”选择“指定原点”，选择矩形右下角作为原点8.如图所示作图，图中三角形第三边边长为多少？ ( A )9.圆弧的弦长为100，包角135，则其弧长为？ ( A )A.127.52B. 340.04C. 212.53D. 54.1210.当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单： ( D )A. LOADB.NEWC. OPEND. MENU11.以下哪种说法是错误的： ( D )A. 使用“绘图”|“正多边形”命令将得到一条多段线B. 可以用“绘图”|“圆环”命令绘制填充的实心圆C. 打断一条“构造线”将得到两条射线D. 不能用“绘图”|“椭圆”命令画圆12.如果从起点为(5,5)，要画出与X轴正方向成30度夹角，长度为50的直线段应输入： ( C )A. 50,30B. ＠30,50C. ＠50<30D. 30,5013.拉伸命令“stretch”拉伸对象时，不能： ( A )A. 把圆拉伸为椭圆B. 把正方形拉伸成长方形C. 移动对象特殊点D. 整体移动对象14.如图所示：使用夹点菜单通过中间被选择的小圆创建一系列的同心圆，应该如何实现？ ( C )A.首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建同心圆B.首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”创建同心圆C. 首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建同心圆D. 首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建同心圆15.如图，使用夹点菜单通过中间被选择的小圆创建一系列小圆的副本，应该如何实现？ ( A )A.首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建小圆副本B.首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”，创建小圆副本C.首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建小圆副本D.首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建小圆副本16.绘制如图所示的图形，求L值 ( C )A.53.5386B. 53.5387C. 53.5388D.53.538917.使用MOVE移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60<45），则移动后的基点坐标是多少？ ( D )A. 60，45B. 90，135C. 72.426，135D. 72.426，122.42618.绘制如图所示的图形，五边形内切5个相等圆，五边形左右两端点间距离为85，求五边形减去5个圆的面积 ( C )A. 1934.4616B. 1934.4617C. 1934.4618D.1934.461919.当使用编辑命令时，将显示“选择对象”提示，并且十字光标将替换为拾取框,响应“选择对象”提示有多种方法，下列选项最全面的是： ( D )A. 一次选择一个对象B. 单击空白区域并拖动光标，以定义矩形选择区域C. 输入选择选项，输入已显示所有选择选项D. 以上说法均对20.图形文件“ED21.DWG”保存后生成的备份文件( B )A. ED21.AC$，与原图形文件在同一文件夹下B. ED21.bak,与原图形文件在同一文件夹下C. ED21.AC$，与原图形文件不在同一文件夹下D. ED21.BAK，与原图形文件不在同一文件夹下21.下面图形中偏移后图形属性没有发生变化的是？ ( D )A. 多段线B. 椭圆线C. 椭圆D. 直线22.下面哪个命令能使下图左边图形变成右边图形？ ( D )A.旋转 C. 复制 D. 拉长 D. 拉伸23.打开附带图片，可见图中填充区域的填充起点是 ( D )A.左上角B. 左下角C. 右上角D. 右下角24.如果需要将图左所示的多行文字变成图右所示的单行文字最好的方法( B )A. 按照图左的格式和内容用单行文字重新写一次B. 将图左的文字用EXPLODE命令炸开C. 可以用缩放（SCALE）来实现D. 根本无法实现25.如图，B区域周长为多少？ ( A )A. 100.554B. 100.654C. 100.754D. 以上都不正确26.重新执行上一个命令的最快方法是： ( A )A. 按ENTER键B. 按SHIFT键C. 按ESC键D. 按F1键27.AutoCAD图形文件和样板文件的扩展名分别是： ( B )A.DWT,DWGB. DWG,DWTC.BMP,BAKD. BAK,BMP28.在命令行中输入“Zoom”，执行【缩放】命令。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

一、单选题1当丢失了下拉菜单,可以用下面哪一个命令重新加载标准菜单：A、NEW B、OPEN C、MENU√D、LOAD2在十字光标处被调用的菜单，称为：A、鼠标菜单B、十字交叉线菜单C、快捷菜单√D、此处不出现菜单3可以利用以下那种方法来调用命令：DA、选择下拉菜单中的菜单项B、单击工具栏上的按钮C、在命令状态行输入命令D、三者均可√4取消命令执行的键是：A A、按ESC键√B、按鼠标右键C、按ENTER键D、按FI键5AutoCAD图形文件和样板文件的扩展名分别是：A、DWT，DWG B、DWG,DWT√C、BMP，BAK D、BAK，BMP 7在命令行状态下,不能调用帮助功能的操作是：A、键入HELP命令B、快捷键Ctrl＋H√C、功能键F1 D、键入? 8哪个功能健可以进入文本窗口？A、功能键F2√B、功能键F3 C、功能键F1 D、功能键F49以下那种输入方式是绝对坐标输入方式: A、10 B、＠10，10，0 C、10,10，0√D、@10＜０10当前图层（）被关闭，（）被冻结: A、不能，可以B、不能，不能C、可以，可以D、可以，不能√11下面哪个层的名称不能被修改或删除：A、标准层B、０层√C、未命名的层D、缺省的层12下面哪种可以作为过滤器条件？A、绿色B、颜色√C、随块D、随层13移动（Move）和平移（Pan）命令是：A、都是移动命令,效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan)的对象是物体D、移动(Move）的对象是物体，平移（Pan）的对象是视图√14当图形中只有一个视口时，【重生成】的功能与（)相同.A、重画B、窗口缩放C、全部重生成√D、实时平移15对于图形界限非常大的复杂图形,（）工具能快速简便地定位图形中的任一部分以便观察。

DA、移动B、缩小C、放大D、鸟瞰视图√16设置“夹点”大小及颜色是在【选项】对话框中的(）选项卡中。

cad练习题及答案CAD（计算机辅助设计）是现代工程设计中至关重要的技术手段之一。

通过CAD软件，设计师可以创建、修改和分析各种设计方案，大大提高了设计效率和准确性。

为了帮助初学者掌握CAD技能，以下是一些CAD练习题及答案，供读者参考和练习。

第一题：2D CAD绘图就像学习任何新的技能一样，我们从基础开始。

首先，我们将练习CAD中的二维绘图技巧。

请根据下面的要求进行绘图：要求：绘制一个简单的几何图形，包括一个正方形和一个等边三角形。

答案：以下是绘制正方形和等边三角形的CAD代码：```1. 绘制正方形：a. 输入“RECTANG”命令，然后按Enter键。

b. 指定一个角点，再指定另一个角点。

c. 输入正方形的边长。

2. 绘制等边三角形：a. 输入“POLYGON”命令，然后按Enter键。

b. 指定一个角点。

c. 输入边数，此处为3。

d. 输入等边三角形的边长。

```第二题：三维CAD建模了解了二维绘图之后，我们可以开始进行三维CAD建模的练习。

请根据下面的要求进行建模：要求：使用CAD软件创建一个简单的三维模型，如一个立方体。

答案：以下是在CAD软件中创建立方体的步骤：```1. 输入“BOX”命令，然后按Enter键。

2. 指定一个角点。

3. 输入立方体的长度、宽度和高度。

```第三题：CAD图形编辑除了创建基本的几何图形和模型外，CAD还可以用于编辑和修改现有图形。

请根据下面的要求进行编辑：要求：将一个矩形裁剪成两个三角形。

答案：以下是将矩形裁剪成两个三角形的步骤：```1. 输入“TRIM”命令，然后按Enter键。

2. 选择需要裁剪的图形（矩形）。

3. 指定控制点用于裁剪，此处为矩形的对角线交点。

4. 选择需要留下的区域，此处是两个三角形的区域。

5. 按Enter键确认裁剪操作。

```第四题：CAD尺寸标注CAD中的尺寸标注是非常重要的，它们用于指示设计图纸上的物理尺寸和距离。

请根据下面的要求进行尺寸标注：要求：给前面绘制的等边三角形加上尺寸标注。

建筑CAD考试复习题一一、单项选择题1、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：（）A、NEWB、OPENC、MENUD、LOAD2．.AutoCAD图形文件和样板文件的扩展名分别是：( )A、DWT, DWGB、DWG, DWTC、BMP, BAKD、BAK, BMP3．以下那种输入方式是绝对坐标输入方式：( )A、10B、＠10，10，0C、10，10，0D、＠10＜０4．下面哪个层的名称不能被修改或删除：( )A、标准层B、０层C、未命名的层D、缺省的层5．移动（Move）和平移（Pan）命令是：( )A、都是移动命令，效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan）的对象是物体D、移动（Move）的对象是物体，平移（Pan）的对象是视图6．以下哪个命令不可绘制圆形的线条：( )A、ELLIPSEB、POLYGONC、ARCD、CIRCLE7．下面哪个命令以等分长度的方式在直线、圆弧等对象上放置点或图块：( )A、POINTB、DIVIDEC、MEASURED、SOLIT8．在保护图纸安全的前提下，和别人进行设计交流的途径为： ( )A、把图纸文件缩小到别人看不太清楚为止B、利用电子打印进行．dmf文件的交流C、不让别人看图．dwg文件，直接口头交流D、只看．dwg文件，不进行标注9．在绘制直线时，第一点坐标为100，80，第二点坐标为@30<45，绘制的直线长度为( ) A、30 B、45 C、100 D、8010．在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和( )A、建筑结构图B、建筑截面图C、建筑详图D、建筑给排水图二、填空题1.在文字的输入时，以下符号怎样输入：Φ_________±_________°_________2.加粗图框线用的命令是中的选项。

1. 把下列代数式写成AutoLISP 表达式(x +y )6*arcsin(2x )解：(* (expt (+ x y) 6)) (atan (/ (* 2 x) (sqrt (- 1 (* 4 (* x x))))))解：（/ 1 (+ (/ 1 a) (/ 1 b)))解：(* (/ (- 1 B) (+ 2 A (* A A))) (+(/ (+ 2 B (* B B)) (- 1 C))) (* 2 (expt (/ (- 1 A) (+ 2 C (* C C))) 4)))解：(+(- (* x x x) (* 9.6 (* x x))) (- (* 25.8375 x) 19.25))解：(sqrt (+ (* y y) (* 4 (/ (* a a) (+ (* x x) (* y y))))) 1/2)2. 纠错题。

如果下面的AutoLISP 语句正确请在（）中输入T ，如果错误请在（）中输入F ，并在“ ”处进行纠正1、设当前目录为C:\CAD ，一个LISP 程序文件tt.lsp 驻留在F 盘的子目录\CHP 下；在文件（如下所示程序文件）中自定义函数名为tt 的函数，此函数中4个局部变量。

（ F ）(defun c: tt( sa sb sc) (defun c: tt ( sa sb sc)(setq sa 100)(setq sb 20)(setq sc 10)(setq sd (+ sa sb sc ) (setq sd (+ sa sb sc))指令：键入(load “tt”)111a b +42221212212B B B A A A C C C ⎡⎤-++-⎛⎫⋅+⋅⎢⎥ ⎪++-++⎝⎭⎢⎥⎣⎦329.625.837519.25x x x -+-2、(+, a, b, c) （F ）(+ a b c)3、(log (/ 3 7)) （F ）(log (/ 3.0 7))4、(expt -8 (/ 1.0 8.0))) （F ）(expt5、(1 + -7) （F ）(1+ (0- 7))3. 填空题。

中南大学土木工程CAD计算机绘图_在线作业一一. 单选题（共15题,共30分）AutoCAD软件不能用来进行：( )。

（2分）A.文字处理B.服装设计C.电路设计D.零件设计★标准答案：A如果命令行显示的命令执行结果行数过多，可通过按( )键激活命令文本窗口的方法来帮助用户查找更多的信息。

（2分）A.F1B.F2C.F8D.F9★标准答案：B哪几种设置使得光标锁定在预先定义好的点上( )。

（2分）A.栅格设置B.正交设置C.当前层D.捕捉栅格设置★标准答案：DAutodesk公司推出AuroCAD1.0版本的时间是：( )。

（2分）A.1977B.1982C.1988D.1997★标准答案：B如果执行了ZOOM命令的[全部]选项后，图形在屏幕上变成很小的一个部分，则可能的原因是( )。

（2分）A.溢出计算机内存B.将图形对象放置在错误的位置上C.栅格和捕捉设置错误D.图形界限比当前图形对象范围大E.AutoCAD不会发生上述情况★标准答案：D用"两点"选项绘制圆时，两点之间的距离等于( )。

（2分）A.圆周B.周长C.最短弦D.半径E.直径★标准答案：E对于拉伸命令应用哪种方式建立选择集？( ) （2分）A.交叉选择窗口B.窗口选择C.不没关系D.A和B★标准答案：A多段线( )。

（2分）A.由直线和圆弧组成，每一段被认为是独立对象B.是顺序连接起来的直线和圆弧C.A和B均是D.A和B均不是★标准答案：BAutoCAD中CAD标准文件后缀名为：( )。

（2分）A.dwgB.dxfC.dwtD.dws★标准答案：A要保存某个显示结果，用哪个命令？( ) （2分）A.显示视图B.已保存视图C.命名视图★标准答案：C在AutoCAD中默认存在的命名图层过滤器不包括：( )。

（2分）A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层★标准答案：D应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键？( ) （2分）A.对象捕捉B.正交C.极轴D.捕捉★标准答案：A不能选中已经设定的组，以下哪种原因不可能：( )。
