50kW中波广播发射机的调试和维护

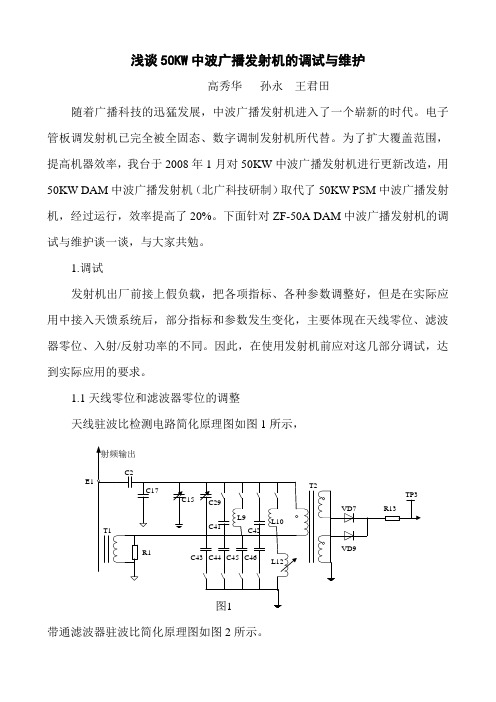

浅谈50KW 中波广播发射机的调试与维护高秀华 孙永 王君田随着广播科技的迅猛发展，中波广播发射机进入了一个崭新的时代。

电子管板调发射机已完全被全固态、数字调制发射机所代替。

为了扩大覆盖范围，提高机器效率，我台于2008年1月对50KW 中波广播发射机进行更新改造，用50KW DAM 中波广播发射机（北广科技研制）取代了50KW PSM 中波广播发射机，经过运行，效率提高了20%。

下面针对ZF-50A DAM 中波广播发射机的调试与维护谈一谈，与大家共勉。

1.调试发射机出厂前接上假负载，把各项指标、各种参数调整好，但是在实际应用中接入天馈系统后，部分指标和参数发生变化，主要体现在天线零位、滤波器零位、入射/反射功率的不同。

因此，在使用发射机前应对这几部分调试，达到实际应用的要求。

1.1天线零位和滤波器零位的调整天线驻波比检测电路简化原理图如图1所示，T2E1带通滤波器驻波比简化原理图如图2所示。

T3E2在接上天馈系统后，发射机功率开到10KW ，面板上的天线和滤波器零位表指示均应接近零。

当发射机满功率开机时，将面板上的多用表置于天线零位，若读数约为0，那么天线零位是正确的，这样，C 15，L 12调整的位置是正确的。

若读数偏离0太大，说明C 15，L 12调整的不合适，用数字万用表在TP3测量其电压，并细心调整C 15，L 12时电压最小为止。

当发射机满功率开机时，将面板上的多用表置于滤波器零位，若读数约为0，那么滤波器零位是正确的，这样，C 16，L 5～L 8调整的位置是正确的。

若读数偏离0太大，说明C 16，L 5～L 8调整的不合适，用数字万用表在TP6测量其电压，并细心调整C 16，L 5～L 8时电压最小。

2.2入射/反射功率调整原理图如3所示。

发射机开50KW 不加调制，从面板上功率表读出反射功率，并调整反射平衡电容C40，使反射功率指示为0。

关断高压，将P1和P3的1—3跳线改为1—2，在发射机开不到满功率时，记下在反射功率表位置时的入射功率和在入射功率表位置时的反射功率。

中波广播发射机常见故障及维护中波广播发射机是一种重要的广播设备，常常用于中波广播电台的传输。

由于设备长时间运行或使用不当，中波广播发射机也会出现一些常见的故障。

本文将探讨中波广播发射机常见的故障原因和维护方法，以帮助用户更好地维护和保养设备。

1. 发射信号不稳定如果中波广播发射机的发射信号不稳定，可能是由于天线系统故障、天线调谐器故障、天馈线损耗严重等原因引起的。

这些问题可能导致信号传输不畅，影响广播质量。

2. 发射功率下降中波广播发射机的发射功率下降可能是由于功放管老化、电源系统故障或冷却系统故障引起的。

发射功率下降会导致广播覆盖范围缩小，影响传输效果。

3. 整机故障除了以上两种常见故障外，中波广播发射机还可能出现整机性故障，例如控制系统故障、射频系统故障等。

这些问题会导致设备无法正常运行，需要进行及时的维修和保养。

二、中波广播发射机的维护方法1. 定期检查设备用户应定期对中波广播发射机进行全面的检查，包括天线系统、电源系统、冷却系统等。

发现问题及时处理，防止故障的发生和恶化。

2. 注意保养功放管功放管是中波广播发射机中比较容易损坏的部件，用户应该定期对功放管进行保养和清洁，以延长其使用寿命。

3. 做好设备冷却中波广播发射机在工作过程中会产生大量热量，用户需要做好设备的冷却工作，确保设备正常运行。

注意定期清洁设备的散热系统，防止灰尘堵塞影响散热效果。

4. 天线系统维护天线系统是中波广播发射机传输信号的重要部分，用户应定期检查和维护天线系统，确保其良好的工作状态。

5. 系统升级和维护有些中波广播发射机设备可能需要定期进行系统升级和维护，以保证设备的正常运行和提升其性能。

三、结语中波广播发射机的正常运行对于广播行业至关重要，用户应该重视设备的维护和保养工作，及时发现并解决设备故障，确保广播信号的稳定传输和良好的音质效果。

用户也应该定期对设备进行检查和维护，延长设备的使用寿命，降低故障发生的可能性。

中波广播发射机故障分析及维护措施中波广播发射机是广播电台的核心设备之一，它承担着向广大听众传输广播节目的重要任务。

由于长期的使用和环境因素的影响，中波广播发射机在运行过程中不可避免地会出现各种故障。

本文将对中波广播发射机的常见故障进行分析，并提出相应的维护措施，以确保广播节目的正常播出。

一、中波广播发射机的常见故障1. 电源故障电源故障是中波广播发射机常见的故障之一。

在电源故障的情况下，发射机无法正常工作，导致广播节目无法正常传输。

电源故障的原因可能是供电线路故障、电源控制板故障或者主控制系统故障等。

解决电源故障需要对电源系统进行仔细的检查和维修，确保电源系统的正常运行。

2. 模块故障中波广播发射机由多个模块组成，包括调制模块、功率放大模块、天线驱动模块等。

模块故障会导致相应功能无法正常工作，从而影响广播传输。

模块故障的原因可能是元器件老化、连接线路松动或者模块损坏等。

解决模块故障需要对各个模块进行逐一检查，并及时更换损坏的模块。

3. 散热故障中波广播发射机在长时间工作后会产生大量的热量，如果散热系统设计不合理或者散热件受损，会导致发射机过热，从而引发故障。

散热故障的原因可能是散热风扇故障、散热片脏堵或者冷却液泄漏等。

解决散热故障需要对散热系统进行检查和清洁，并及时更换损坏的散热部件。

4. 天馈系统故障天馈系统是中波广播发射机的重要组成部分，它负责将发射机输出的信号传输至天线，并与天线进行匹配。

天馈系统故障会导致信号损耗增大、发射效率下降甚至天线故障，从而影响广播信号的传输。

天馈系统故障的原因可能是馈线老化、天馈接头接触不良或者天线损坏等。

解决天馈系统故障需要对天馈系统进行检查和维护，确保信号的正常传输。

1. 日常维护对中波广播发射机进行日常的维护工作是保障其正常运行的关键。

包括定期清洁发射机内部及外部，检查电源系统、散热系统和天馈系统的运行状态，及时更换老化和损坏的部件，并对发射机进行必要的调试和校准。

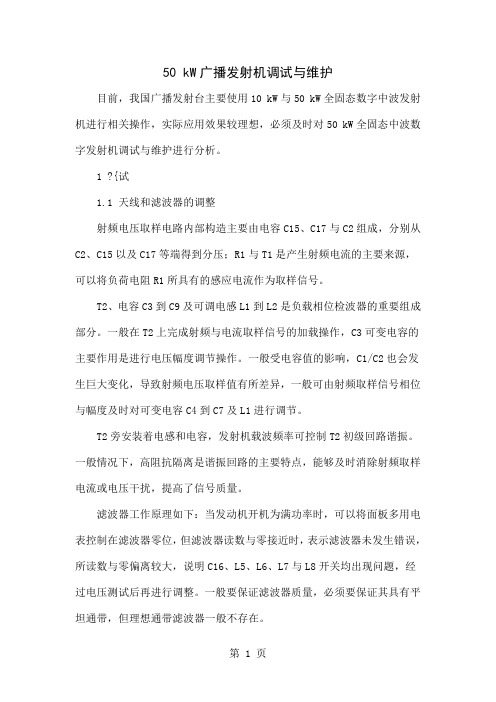

50 kW广播发射机调试与维护目前，我国广播发射台主要使用10 kW与50 kW全固态数字中波发射机进行相关操作，实际应用效果较理想，必须及时对50 kW全固态中波数字发射机调试与维护进行分析。
