中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。

本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。

本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。

自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。

本标准由中国南方电网有限责任公司市场营销部归口。

本标准由中国南方电网有限责任公司市场营销部提出并负责解释。

本标准起草单位：广东电网公司电力科学研究院。

本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。

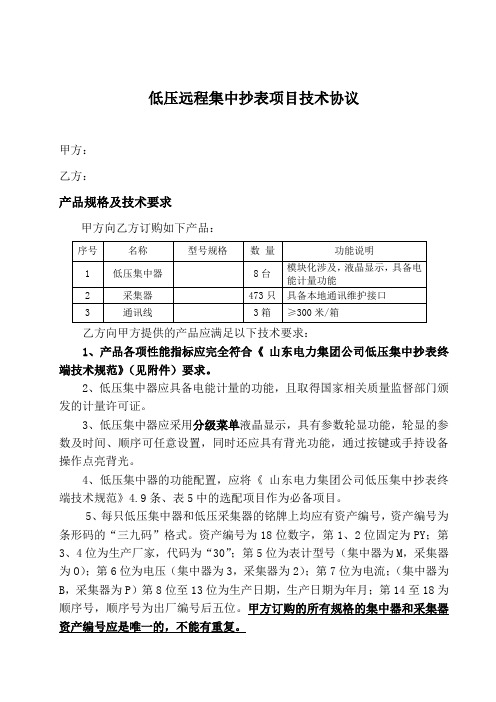

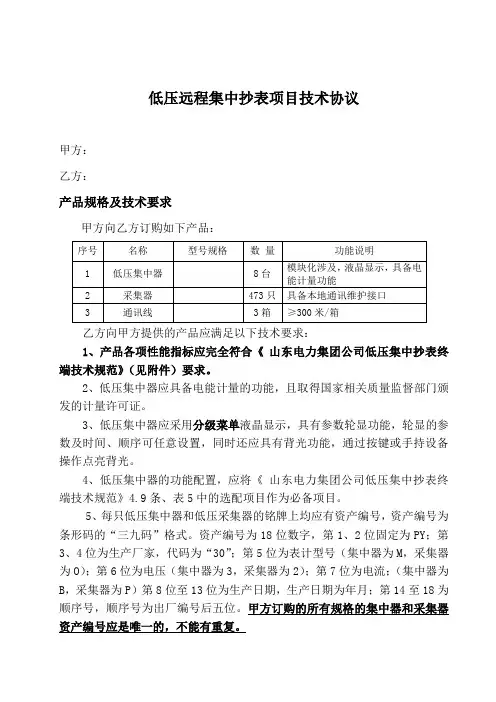

低压远程集中抄表项目技术协议甲方：乙方：产品规格及技术要求甲方向乙方订购如下产品：序号名称型号规格数量功能说明1 低压集中器8台模块化涉及，液晶显示，具备电能计量功能2 采集器473只具备本地通讯维护接口3 通讯线3箱≥300米/箱乙方向甲方提供的产品应满足以下技术要求：1、产品各项性能指标应完全符合《山东电力集团公司低压集中抄表终端技术规范》（见附件）要求。

2、低压集中器应具备电能计量的功能，且取得国家相关质量监督部门颁发的计量许可证。

3、低压集中器应采用分级菜单液晶显示，具有参数轮显功能，轮显的参数及时间、顺序可任意设置，同时还应具有背光功能，通过按键或手持设备操作点亮背光。

4、低压集中器的功能配置，应将《山东电力集团公司低压集中抄表终端技术规范》4.9条、表5中的选配项目作为必备项目。

5、每只低压集中器和低压采集器的铭牌上均应有资产编号，资产编号为条形码的“三九码”格式。

资产编号为18位数字，第1、2位固定为PY；第3、4位为生产厂家，代码为“30”；第5位为表计型号（集中器为M，采集器为O）；第6位为电压（集中器为3，采集器为2）；第7位为电流；（集中器为B，采集器为P）第8位至13位为生产日期，生产日期为年月；第14至18为顺序号，顺序号为出厂编号后五位。

甲方订购的所有规格的集中器和采集器资产编号应是唯一的，不能有重复。

6、乙方应严格按照要求向甲方提供各种规格终端的检测报告，提供终端的设置、测试程序（软盘或光盘）。

7、包装要有防震措施，包装箱上应注明型号规格、数量、资产编号清单，每箱按资产编号顺序装箱。

验收及售后服务1、产品生产过程中，甲方派技术人员现场进行监督、抽查，对乙方的生产工艺、标准及过程进行监督检查，往返等费用由乙方承担。

2、产品运送到甲方后，甲方随机进行验收，验收依据为国家相关规程以及本技术协议所提出的技术要求。

如果验收不合格，乙方应负责全部退货，签订的购货合同取消。

3、乙方对产品的硬件和软件提供三年的包修。

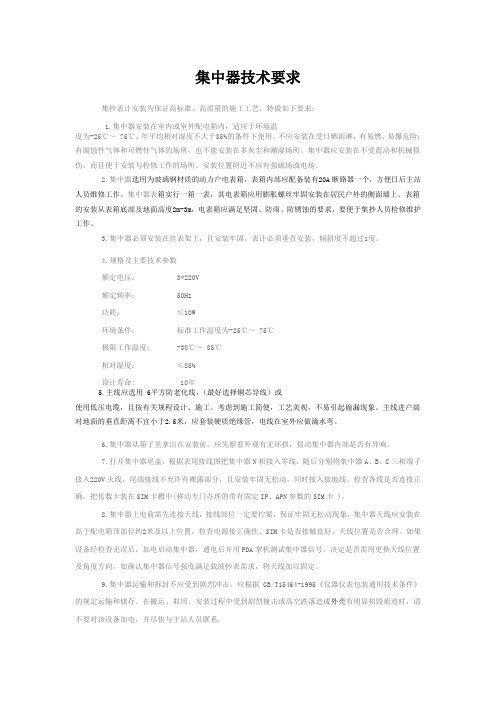

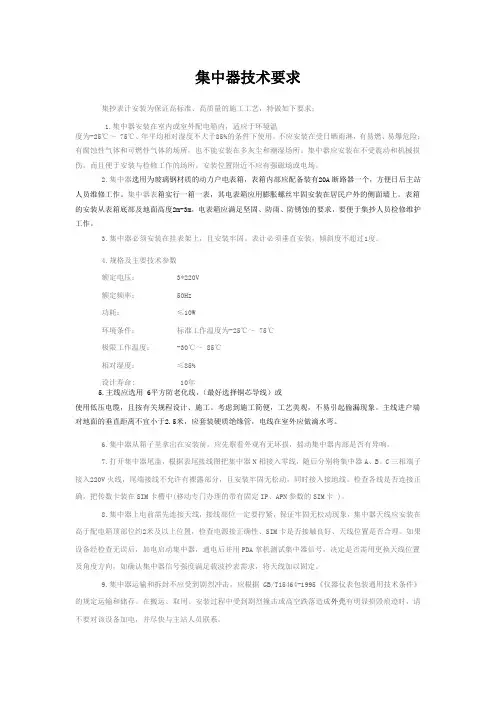

集中器技术要求集抄表计安装为保证高标准、高质量的施工工艺，特做如下要求：1.集中器安装在室内或室外配电箱内，适应于环境温度为-25℃～75℃、年平均相对湿度不大于85%的条件下使用。

不应安装在受日晒雨淋，有易燃、易爆危险；有腐蚀性气体和可燃性气体的场所，也不能安装在多灰尘和潮湿场所。

集中器应安装在不受震动和机械损伤，而且便于安装与检修工作的场所。

安装位置附近不应有强磁场或电场。

2.集中器选用为玻璃钢材质的动力户电表箱，表箱内部应配备装有20A断路器一个，方便日后主站人员维修工作。

集中器表箱实行一箱一表，其电表箱应用膨胀螺丝牢固安装在居民户外的侧面墙上。

表箱的安装从表箱底部及地面高度2m-3m，电表箱应满足坚固、防雨、防锈蚀的要求，要便于集抄人员检修维护工作。

3.集中器必须安装在挂表架上，且安装牢固。

表计必须垂直安装，倾斜度不超过1度。

4.规格及主要技术参数额定电压： 3*220V额定频率： 50Hz功耗：≤10W环境条件：标准工作温度为-25℃～75℃极限工作温度： -30℃～85℃相对湿度：≤85%设计寿命: 10年5.主线应选用 6平方防老化线，（最好选择铜芯导线）或使用低压电缆，且按有关规程设计、施工。

考虑到施工简便，工艺美观，不易引起偷漏现象。

主线进户端对地面的垂直距离不宜小于2.5米，应套装硬质绝缘管，电线在室外应做滴水弯。

6.集中器从箱子里拿出在安装前，应先察看外观有无坏损，摇动集中器内部是否有异响。

7.打开集中器尾盖，根据表尾接线图把集中器N相接入零线，随后分别将集中器A、B、C三相端子接入220V火线，尾端接线不允许有裸露部分，且安装牢固无松动，同时接入接地线。

检查各线是否连接正确，把传数卡装在SIM卡槽中(移动专门办理的带有固定IP、APN参数的SIM卡 )。

8.集中器上电前需先连接天线，接线部位一定要拧紧，保证牢固无松动现象，集中器天线应安装在高于配电箱顶部位约2米及以上位置，检查电源接正确性、SIM卡是否接触良好、天线位置是否合理。

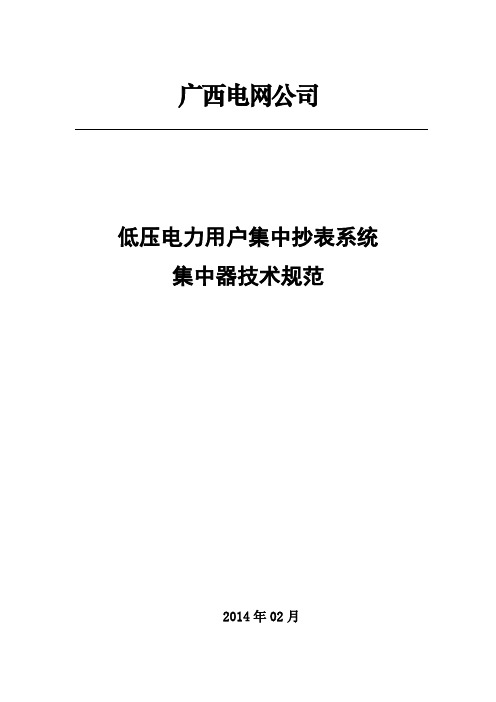

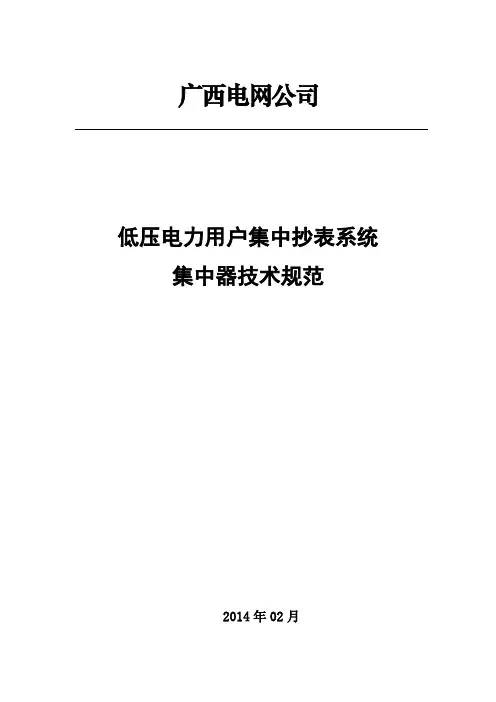

广西电网公司低压电力用户集中抄表系统集中器技术规范2014年02月目录1范围 (2)2规范性引用文件 (2)3术语和定义 (2)3.1采集器 (2)3.2集中器 (2)3.3手持设备 (3)3.4计量自动化主站 (3)3.5测量点 (3)4技术要求 (3)4.1环境条件 (3)4.2机械影响 (3)4.3工作电源 (3)4.4外观结构 (4)4.5绝缘性能要求 (4)4.6温升 (5)4.7数据传输信道 (5)4.8功能要求 (8)4.9电磁兼容性要求 (15)4.10可靠性指标 (16)5检验规则 (16)5.1检验分类 (16)5.2全性能试验 (16)5.3到货抽检 (17)5.4到货验收 (17)5.5结果处理 (17)5.6检验项目 (17)广西电网公司低压电力用户集中抄表系统集中器技术规范1范围本标准适用于广西电网公司低压电力用户集中抄表系统集中器（以下简称“集中器”）的招标、验收等工作，包括技术指标、功能要求、机械性能、电气性能、适应环境、抗干扰及可靠性等方面的技术要求以及验收等要求。

凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB/T 15464-1995仪器仪表包装通用技术条件GB/T 17626.2-2006 静电放电抗扰度试验GB/T 17626.3-2006 射频电磁场辐射抗扰度试验GB/T 17626.4-2006 电快速瞬变脉冲群抗扰度试验GB/T 17626.5-2006 浪涌（冲击）抗扰度试验GB/T 17626.6-2006 射频场感应的传导骚扰抗扰度GB/T 17626.8-2006 工频磁场抗扰度试验GB/T 17626.11-2008 电压暂降、短时中断和电压变化抗扰度试验GB/T 17626.12-1998 振荡波抗扰度试验GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 4208-2008 外壳防护等级（IP代码）DL/T 533-2007 电力负荷管理终端DL/T 614 多功能电能表DL/T 645－2007 多功能电能表通信规约Q/CSG 113007-2011 中国南方电网有限责任公司三相多功能电能表技术规范Q/CSG 113013-2011 中国南方电网有限责任公司多功能电能表通信协议扩展协议广西电网公司低压用户集中抄表系统集中器数据上行规约广西电网公司电子式电能表通信规约V3.03术语和定义3.1 采集器采集器是用于直接转发集中器与电能表间的命令和数据的设备。

低压电力用户集中抄表系统集中器订货及验收技术条件广西电网公司目录1范围 (1)2总体说明 (1)3技术要求 (1)3.1结构要求 (1)3.1.1底壳 (1)3.1.2上盖 (1)3.1.3端子座 (1)3.1.4电压端子螺丝 (2)3.1.5外壳及封印螺丝 (2)3.1.6端子盖 (2)3.1.7铭牌 (2)3.1.8铅封 (2)3.1.9外形尺寸 (2)3.2线路板 (2)3.3文档资料 (3)3.4元器件选用 (3)3.4.1主要元器件 (3)3.4.2处理器 (3)3.4.3通信模块 (3)3.4.4电解电容 (3)3.4.5压敏电阻 (3)3.4.6电池 (3)3.5接口 (4)3.6面板指示 (4)3.7通讯要求 (4)3.7.1集中器与主站之间的上行通信 (4)3.7.2集中器与采集终端、载波表之间的下行通信 (5)3.7.3载波通信要求： (5)3.7.4通讯模块要求： (6)3.7.4.1调制解调器主要技术参数 (6)3.8功能要求 (8)3.8.1主从工作模式 (8)3.8.2参数设置和维护功能 (8)3.8.3数据采集、处理 (9)3.8.4储存容量 (9)3.8.5未抄收到数据补抄、报警功能 (9)3.8.6校时功能 (9)3.8.7现场抄读功能 (9)3.8.8自诊断和异常信息记录功能 (9)3.8.9安全性 (10)3.8.10远程控制功能 (10)3.8.11停电数据保持 (10)3.8.12重点用户功能 (10)3.8.13日线损计算功能 (10)3.8.14*载波通信相别检测功能 (11)3.9电能读数准确度 (11)3.10数据传输可靠性 (11)3.11电气性能 (11)3.11.1供电方式 (11)3.11.2供电电压 (11)3.11.3功耗 (11)3.11.4通讯模块、芯片及元件要求 (11)3.11.5绝缘电阻 (12)3.11.6工频耐压 (12)3.11.7电压暂降和短时中断影响 (12)3.11.8高低温及交变温热影响 (12)3.11.9电快速瞬变脉冲群影响 (13)3.11.10静电放电影响 (13)3.11.11浪涌影响 (13)3.11.12辐射电磁场影响 (13)3.12寿命要求 (13)4验收 (14)低压电力用户集中抄表系统集中器订货及验收技术条件1范围本技术条件规定了广西电网公司低压电力用户集中抄表系统集中器订货及验收的技术要求。

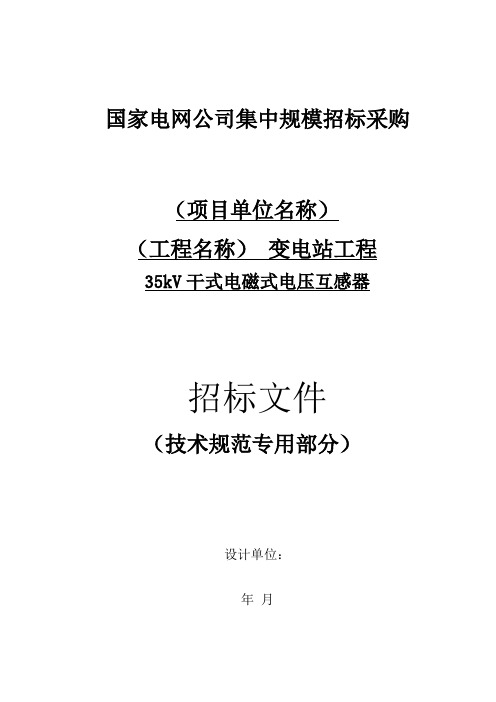

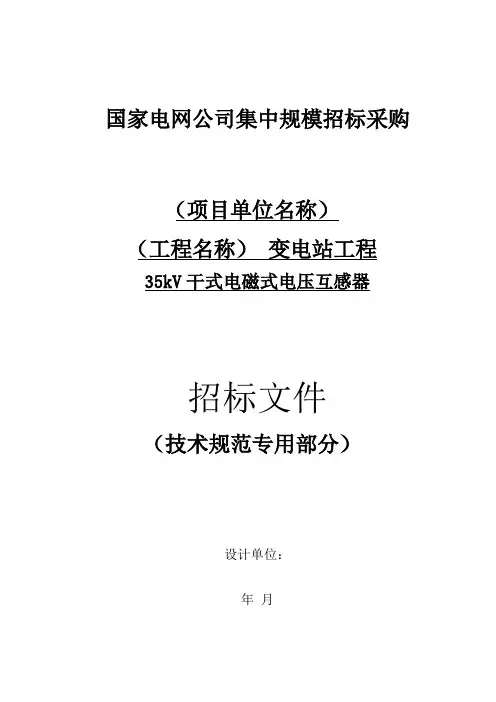

国家电网公司集中规模招标采购（项目单位名称）（工程名称）变电站工程35kV干式电磁式电压互感器招标文件（技术规范专用部分）设计单位：年月目录1标准技术参数表 (2)2项目单位需求部分 (4)2.1货物需求及供货范围一览表 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (4)2.3图纸资料提交单位 (4)2.4工程概况 (4)2.5使用条件 (5)2.6项目单位可选技术参数表 (5)2.7项目单位技术参数差异表 (5)2.8一次、二次及土建接口要求（适用扩建工程） (6)3投标人响应部分 (6)3.1投标人技术响应及技术差异表 (6)3.235kV干式电磁式电压互感器销售运行业绩表 (6)3.3投标人需提供的设备图纸及资料 (6)3.4主要部件材料表 (7)3.5推荐的备品备件、专用工具和仪器仪表供货表 (7)1 标准技术参数表表1标准技术参数表中“标准参数值”栏是正常运行条件下标准化参数，不允许项目单位和投标人改动标准参数值。

如有差异，项目单位请填写表8项目单位技术差异表。

投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替。

如有差异，请投标人填写表10投标人技术偏差表。

表1标准技术参数表表1（续）2.1 货物需求及供货范围一览表表2货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。

卖方向买方最终提供的资料、图纸及试验报告接收单位见表5。

表4卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况1）工程项目名称：2）项目单位名称：3）工程规模：4）工程地址：5）交通、运输：2.5 使用条件表5使用条件注1.最高气温超过40℃的需要提供气象部门证明。

2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图。

3. 有关海拔、污秽、温度的修正情况见表8。

国家电网公司企业标准Q/GDW XXX-200X电力用户用电信息采集系统集中器型式规范power user elecro energy data acquire systemconcentrator for Type specification（2009年2月）200X-XX-XX发布 200X-XX-XX实施中华人民共和国国家电网公司发布目录前言................................................................. 错误!未定义书签。

1使用范围........................................................... 错误!未定义书签。

2规范性引用文件..................................................... 错误!未定义书签。

3定义............................................................... 错误!未定义书签。

数据转发data transfer ........................................ 错误!未定义书签。

低压集中器 concentrator ...................................... 错误!未定义书签。

低压采集器 acquisition unit .................................. 错误!未定义书签。

手持设备 hand-held unit ...................................... 错误!未定义书签。

集中器采集周期 reading period of concentrator ............... 错误!未定义书签。

4一般要求........................................................... 错误!未定义书签。

国家电网公司物资采购标准（用电信息采集卷集中器册）集中器通用技术规范（编号：1108005-0000-00）国家电网公司二〇一一年九月本规范对应的专用技术规范目录序号名称编号1 集中器1108005-0000-01集中器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6《项目单位技术差异表（项目单位填写）》”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则--------------------------------------------------------------------------------------------------------------------- 52 技术规范要求--------------------------------------------------------------------------------------------------------- 8 2.1环境条件---------------------------------------------------------------------- 82.2机械影响 ---------------------------------------------------------------------- 92.4工作电源 ---------------------------------------------------------------------- 92.5结构要求 ---------------------------------------------------------------------- 92.6绝缘性能要求 ----------------------------------------------------------------- 102.7数据传输信道 ----------------------------------------------------------------- 102.8功能配置 --------------------------------------------------------------------- 112.9显示要求 --------------------------------------------------------------------- 182.10通信接口结构要求 ------------------------------------------------------------ 182.11材料及工艺要求 -------------------------------------------------------------- 182.12标志及标识要求 -------------------------------------------------------------- 182.13电磁兼容性要求 -------------------------------------------------------------- 192.14连续通电稳定性 -------------------------------------------------------------- 192.15可靠性指标 ------------------------------------------------------------------ 192.16包装要求 -------------------------------------------------------------------- 193 试验-------------------------------------------------------------------------------------------------------------------- 193.1试验要求 --------------------------------------------------------------------- 193.2验收检验 --------------------------------------------------------------------- 19 3.3型式试验 --------------------------------------------------------------------- 193.4项目和顺序 ------------------------------------------------------------------- 204 技术服务、设计联络、工厂检验和监造 ---------------------------------------------------------------------- 214.1技术服务 --------------------------------------------------------------------- 214.2现场安装调试相关要求 --------------------------------------------------------- 224.3出厂测试数据 ----------------------------------------------------------------- 224.4设计联络会 ------------------------------------------------------------------- 224.5工厂检验和监造 --------------------------------------------------------------- 225 废标条件 --------------------------------------------------------------------------------------------------------------- 22附件1：集中器全性能试验检验报告使用说明表---------------------------------------------------------------- 231 总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）集中器的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。

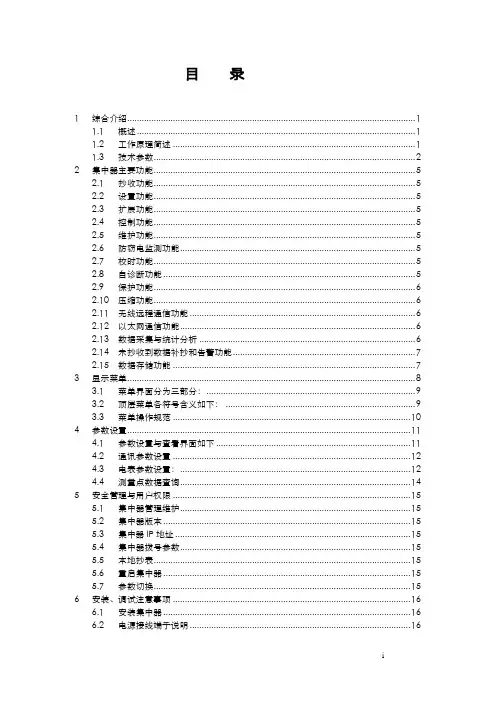

目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)2 集中器主要功能 (5)2.1 抄收功能 (5)2.2 设置功能 (5)2.3 扩展功能 (5)2.4 控制功能 (5)2.5 维护功能 (5)2.6 防窃电监测功能 (5)2.7 校时功能 (5)2.8 自诊断功能 (5)2.9 保护功能 (6)2.10 压缩功能 (6)2.11 无线远程通信功能 (6)2.12 以太网通信功能 (6)2.13 数据采集与统计分析 (6)2.14 未抄收到数据补抄和告警功能 (7)2.15 数据存储功能 (7)3 显示菜单 (8)3.1 菜单界面分为三部分： (9)3.2 顶层菜单各符号含义如下： (9)3.3 菜单操作规范 (10)4 参数设置 (11)4.1 参数设置与查看界面如下 (11)4.2 通讯参数设置 (12)4.3 电表参数设置： (12)4.4 测量点数据查询 (14)5 安全管理与用户权限 (15)5.1 集中器管理维护 (15)5.2 集中器版本 (15)5.3 集中器IP地址 (15)5.4 集中器拨号参数 (15)5.5 本地抄表 (15)5.6 重启集中器 (15)5.7 参数切换 (15)6 安装、调试注意事项 (16)6.1 安装集中器 (16)6.2 电源接线端子说明 (16)6.3 抄表RS-485线接法 (17)6.4 使用注意事项 (18)6.4.1 安装注意事项 (18)6.4.2 运输贮存 (19)6.5 故障分析和排 (19)7 保修期限 (21)1综合介绍1.1概述CGZ191-1J型低压集抄集中器，是新一代具有电力载波通信的管理集中器，符合DL/T698-1999等相关标准。

它综合了先进的移动通信技术、32位RISC嵌入式硬件平台、实时LINUX嵌入式操作系统、电力载波通讯技术及无线通信技术等。

载波通信在系统中能实现自动路由，本地无线通信技术能在500米内自由通信。

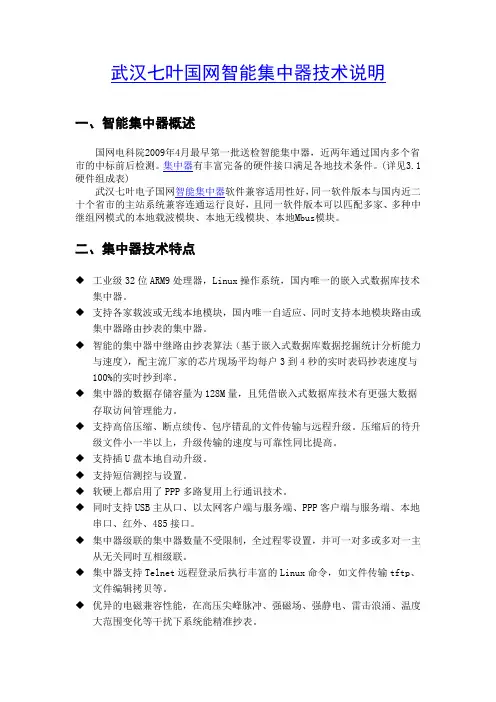

武汉七叶国网智能集中器技术说明一、智能集中器概述国网电科院2009年4月最早第一批送检智能集中器，近两年通过国内多个省市的中标前后检测。
